Замена пыльника шруса lada 2107 (ваз 2107)

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту.

Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.

Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.

Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

Включите ручной тормоз, установите противокаты под колеса.
Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.
Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.
Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.
Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.
Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.
Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.
Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.
Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Внутренний привод (ШРУС) предназначен для работы с меньшими углами, его пыльник менее подвержен негативным воздействиям. Потому меняют внутреннюю гранату достаточно редко.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.

Ни в коем случае не извлекайте одновременно два ШРУСа из КПП. В противном случае это приведет к смещению шестерни. Снимайте поочередно или вставляйте специальные вставки на место шарнира.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы

Но подобная задача требует повышенного внимания и осторожности в действиях.
Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты

Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.
Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.
Возьмите достаточно тяжелый молоток с короткой рукояткой.
Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.
Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.
За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.
Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.
Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Демонтажные работы

Для фиксации пыльника к полуоси и корпусу новой гранаты многие используют обычные сантехнические хомуты. Практика владельцев ВАЗ 2109 показывает, что они удобнее и эффективнее стандартных крепежей, предусмотренных заводом.

Поменять ШРУСы — задача не самая легкая, но и невероятно сложным этот этап никак не назовешь. Главное, использовать качественные новые гранаты, чтобы в ближайшие несколько десятков тысяч километров пробега вы про них забыли. А они о себе не напоминали.

Загрузка …

Особенности ремонта внутреннего ШРУСа

Для замены внутреннего ШРУСа необходимо полностью снимать привод, для чего сначала отсоединяют наружный шарнир без последующего демонтажа. Далее с помощью монтировки извлекаем концевик шарнира из коробки передач. Для этого плоскую часть инструмента вставляем между наружной обоймой и коробкой, а потом двигаем им как рычагом.

Дальше процедура замены узла будет аналогична действиям при ремонте внешнего шарнира. Внутренний ШРУС необходимо правильно завести в коробку передач. Рекомендуется вставить деталь в ступицу, с помощью которой толкающими движениями узел заводится на свое место. Но также возможна забивка уже собранного вала киянкой или деревянной наставкой и молотком. Шарнир обязательно должен зафиксироваться стопорным кольцом.

На завершающем этапе все снятые детали устанавливаются обратно. На этом замена ШРУСов считается выполненной.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Как понять, что необходима замена пыльника ШРУСа?

Все очень просто, заезжаете на яму и проверяете пыльник, если на его поверхности нет повреждений и пыльник «сухой» (нет следов масла), можно смело продолжать ездить время от времени, выполняя такую нехитрую процедуру проверки.
Иногда проблемы с пыльником ШРУСа проявляются по-другому, например, во время резкого старта в области передних колес может раздаваться одиночный хруст или стук. У некоторых хруст проявляется при повороте колес во время движения. В таких случаях одной заменой пыльника, скорее всего, не отделаешься и придется менять всю «гранату» в сборе.

Ну что, краткий экскурс, пожалуй, закончим, и перейдем непосредственно к процессу устранения неисправности, но для начала подготовьте инструмент.

Вам потребуется:

Домкрат, молоток, деревянный брусок;
Ключи на «17», «30»;
Монтировка, баллончик;
Плоская отвертка, специальные щипцы для установки хомутов;
Новый пыльник + смазка для ШРУСов, графитовая смазка, керосин или аналогичная промывочная жидкость.

Неисправности ШРУСов

Главная проблема, из-за которой шарниры угловых скоростей изнашиваются и приходят в негодность – это пыль и грязь, которая попадает внутрь подшипника. Элемент оснащается пыльником. Но часто эти защиты разрушаются – обязательно следите за состоянием пыльника. Увидеть его можно, заглянув под автомобиль. При этом колеса выворачиваются до упора в одну из сторон. Если на резиновом чехле обнаружена смазка, разрывы или трещины, требуется замена пыльника внутреннего ШРУСа. Если несколько раз покачать приводной вал рукой, то так можно выяснить, есть ли в механизме люфт. Еще одна причина, по которой может потребоваться замена ШРУСа на ВАЗ-2114. Это срок эксплуатации. Современные запчасти для «Лады» в основной массе изготавливаются в Китае и чаще всего не обладают высоким качеством. Отечественные запасные части отличаются более высоким уровнем, но иногда встречается брак. Несколько реже встречается разрушение стопорного кольца. Тогда из шарнира выходит осевой вал при крутых поворотах. Это ведет к повреждениям, а через некоторое время — к полному выходу детали из строя. Симптомы неисправностей внешнего шарнира – это характерные звуки, чаще стук и треск при выполнении поворотов. Это актуально для внешнего ШРУСа. Признаки неисправностей ШРУСа внутреннего – щелчки и вибрации. При наборе скорости, они переходят на кузов автомобиля. Быстрее всего выходит из строя наружный ШРУС. Он работает в более тяжелых условиях. ШРУС внутренний (ВАЗ-2115 в том числе) выходит из строя и требует замены значительно реже. Неисправность заключается в выработке сепаратора в местах контакта шариков. В обойме они установлены со значительными зазорами. Поэтому если износ сепаратора равномерный, то это не опасно.

Расположение

Выполнить замену шруса у ВАЗ 2114 будет невозможно, если не знать, где именно эти элементы расположены. Их место нахождения определить легко — по обе стороны передней подвески в нижней части автомобиля. Они представляют собой продолговатые элементы и входят в ступицу каждого колеса.

То есть добраться до узла не сложно, но для этого потребуются определенные условия.

Самое главное — процедура замены не представляет собой ничего сложного, что позволяет произвести работы своими собственными руками. Но скажем сразу, если у вас нет времени, желания или вы просто не уверены в собственных навыках, доверьте лучше ремонт специалистам. Вы потратите на это лишние деньги, зато будете уверены в результате.

Съем привода, пыльника и ШРУСа

Для замены внешнего ШРУСа следует придерживаться следующего порядка действий:

Устанавливаем машину на смотровую яму и подпираем ее противооткатными башмаками.

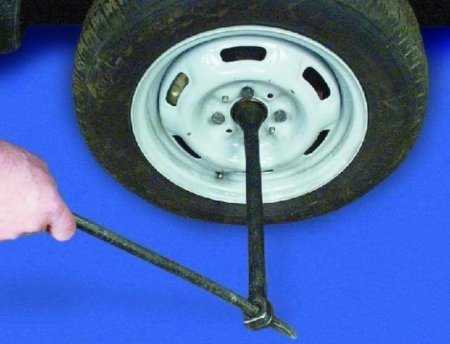

С помощью торцевой головки 30 мм ослабляем гайку ступицы. Если гайка не срывается, то можно нарастить ключ трубой.

Приподнимаем автомобиль домкратом в нужном месте и снимаем колесо.
Выкручиваем болты, фиксирующие шаровую опору нижнего рычага на ступице.

Выдавливаем съемником наконечник рулевой тяги.

Откручиваем до конца гайку приводного вала.
Вытягиваем ступицу, взявшись за тормозной диск и подтягивая к себе амортизационную стойку.

Чтобы поменять пыльник и шарнир, придется залезть в смотровую яму. Для снятия ШРУСа убираем хомуты, которые удерживают пыльник. Далее избавляемся от старого пыльника, что проще сделать с помощью ножа. Тряпкой очищаем шарнир от смазки. Затем нужно сбить внутреннюю обойму, для чего несильно бьем молотком по наставке, которую надо упереть в торец шарнира. Далее хорошо очищаем ШРУС от грязи, песка, пыли и смазки.

Разборка привода и замена пыльника

Машина загоняется на яму, под колеса ставятся упоры, само авто оставляется на первой передаче.

Перед полным снятием колеса, послабляются все гайки его крепления.

Также снимается защитный колпачок гайки крепления привода к ступице.

Чтобы гайка не откручивалась с вала, она по окружности накернена, из-за чего на ней есть загибы, входящие в паз, проделанный в валу.

Эти загибы нужно выровнять, делается это тонкой отверткой или выколоткой и молотком.

После выравнивания загибов, при помощи головки и мощного воротка гайка выкручивается, а также снимается шайба, находящаяся под ней.

Далее машина выдомкрачивается и под его пороги ставятся деревянные подставки.

Выкручиваются гайки крепления колеса и последнее снимается.

Дальше производятся работы под автомобилем.

Если имеется защита картера, она откручивается. Затем через сливную пробку в подготовленную емкость сливается масло из КПП.

Далее нужно открутить два болта крепления нижней шаровой опоры к ступице.

Это даст возможность смещаться последней вбок. Заодно можно проверить состояние самой опоры.

Руль нужно выкрутить до упора влево, чтобы привод полностью сместился во внутреннем ШРУСу, обеспечивая минимальную его длину.

После этого ступица снимается со шлицов приводного вала.

Внешняя сторона привода будет извлечена.

Далее можно пойти двумя путями.

Сбить внешнюю «гранату», не извлекая внутренний ШРУС.

Для этого нужно снять хомуты крепления пыльника, а затем последний разрезать, а далее вытереть имеющуюся смазку на шарнире.

Затем нужно исключить возможность сдвигаться приводу на внутреннем шарнире.

Для этого берутся малые тиски или попковый ключ, вал зажимается в них и крепко удерживается в руках.

Помощник при помощи проставки с мягкого метала и молотка сбивает ШРУС, нанося удары по внутренней обойме шарнира.

При таком методе сливать масло с коробки не нужно. Но существует возможность при нанесении ударов выскакивания внутренней обоймы из внешней внутреннего ШРУСа.

Также сбивать «гранату» таким способом не очень удобно, поскольку выполнятся эта работа будет в ограниченном пространстве.

Полное извлечение привода с автомобиля. Для этого между корпусом КПП и внутренним шарниром загоняется монтировка и движениями вперед-назад вытягивается вал, входящий в КПП.

После этого привод полностью снимается.

Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло.

В дальнейшем будем рассматривать работы при полностью снятом приводе.

Дефекты «гранат»

Перед тем как поменять шрус на ВАЗ 2110, необходимо удостовериться в том, что они выполнены качественно и смогут эффективно выполнять свою работу на новом месте.

Увы, иногда замена внутреннего шруса на ВАЗ 2110 не дает ожидаемого результата, поскольку при изготовлении или установке проявляются дефекты изделий.

В литературе указывается, что шрусы изготавливают из специальных высокопрочных сплавов, которые практически не изнашиваются. Но на практике все выглядит немного иначе. Как ни крути, но вечных деталей не существует, и шрусы — не исключение.

Дефекты могут быть следующими:

Низкое качество сплавов, применяемых при изготовлении;
Банальные подделки и брак комплектующих;
Низкое качество или полное отсутствие смазки, что ведет к быстрому выходу из строя даже новой гранаты;
Поврежденные пыльники, из-за которых в гранату попадает всевозможный мусор.

Относительно замены пыльников шруса у ВАЗ 2110 рекомендуем посмотреть видео, которое позволит справиться с возникшей проблемой. К этому вопросу следует подходить основательно.

Для чего нужен пыльник ШРУС?

Любой пыльник выполняет одну и ту же задачу – это защита механизма от проникновения внутрь инородных частиц. Если эксплуатировать ШРУС без защитного комплекта, то частицы пыли попадут внутрь, нарушат состав смазочного материала и ускорят износ механизма.

Пыльник представляет собой конусообразное резиновое изделие, которое узким концом крепится на приводном валу, а вторым более широким концом устанавливается непосредственно на самой «гранате». Крепление осуществляется при помощи железных хомутов с разных концов.

В процессе эксплуатации наблюдаются такие неисправности, как появление трещин и обрывов. Через эти дефекты пыль проникает в места соединений и нарушает работу ШРУСа. Причиной повреждения пыльника может быть как его естественный износ, или старение резины, а также небрежная эксплуатация. Агрессивная езда по неровному дорожному покрытию, частое пребывание автомобиля в водной среде и длительная стоянка автомобиля также способствуют ускорению износа пыльника.

Оценка состояния пыльника производится путем внешнего осмотра. Если на нем обнаружены какие-либо дефекты, необходимо срочно приступать к ремонту. Езда с изношенным пыльником может привести к последующему вырыванию ШРУСа из ступицы или коробки передач. После этого, эксплуатация автомобиля становится невозможной, так как колеса будут стоять на месте.

Особенности замены внутреннего узла

Если проделывается замена внутреннего ШРУСа 2108, то требуется полное снятие привода. Для этого сначала выполняется отсоединение внешнего шарнира (описано выше), но демонтировать его с вала не нужно.

Затем берем монтировку и плоский ее конец загоняем между внешней обоймой шарнира и корпусом коробки. Действуя монтировкой как рычагом, преодолевая усилие стопорного кольца, выводим концевик шарнира с КПП.

Здесь стоит отметить, что не рекомендуется снимать оба приводных вала сразу, чтобы не произошло смещений шестерен в коробке, проводить замену шарниров следует по очереди.

Далее производятся работы по замене, идентичные операциям с внешним ШРУСом. После этого привод ставиться на место.

При этом нужно еще правильно вставить ШРУС в коробку ВАЗ-2108. Шарнир нужно посадить в КПП до упора, при этом наносить удары в торец собранного узла нельзя, чтобы не повредить новый пыльник.

Чтобы вставить ШРУС, можно сначала его вставить в ступицу, а потом уже вводить в коробку. А для преодоления усилия стопорного кольца делаем толкающие движения ступицей, то есть, по сути, забиваем концевик внутреннего ШРУСа стойкой. Такие ударные движения никакого вреда шарнирам не принесут, а пыльники останутся целыми. Но можно и просто забить вал в сборе, используя проставку и молоток.

Перед сборкой авто следует удостовериться, то внутренний шарнир вошел в КПП до упора и зафиксировался стопорящим кольцом (оно должно стать в проточку внутри коробки), иначе при эксплуатации авто ШРУС может просто выпасть.

А далее ставим все снятые элементы на автомобиль. Операция по замене ШРУСов на ВАЗ-2108 можно считать завершенной.

Установка новых деталей и сборка

В первую очередь производится замена пыльника ШРУСа, если она необходима. Это делается в обратном порядке. Очередность такая: сначала на вал надевают хомут, натягивают новый пыльник, а потом на него перемещают хомут и затягивают. Не стоит пытаться надеть пыльник на вал вместе с хомутом, это очень неудобно. Хомуты для этих целей лучше тоже брать новые. Следующий шаг — новую гранату надевают на вал таким образом, чтобы шлицы совпали.

Затем через деревянную проставку несильными ударами молотка деталь насаживают на вал до упора

Внимание! Перед сборкой обязательно нужно убедиться в наличии смазки внутри ШРУСа, как правило, там ее недостаточно. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно находиться не менее 80 см³ смазки, внешней — не менее 40 см³

В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4».

После того как граната насажена, на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить и с другой гранатой. Теперь весь привод в сборе можно ставить на место, для этого его из смотровой ямы одним концом пропускают в проем над нижним рычагом и опирают на последний

Важно при этом не перепутать внешний и внутренний концы. Если вы делаете операцию впервые, то не лишним будет наметить внешний ШРУС при снятии узла

Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали. Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач.

После того как один конец привода установлен на место, можно производить дальнейшую сборку механизма в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. Когда палец можно легко крутить в корпусе рукой или он просто болтается, то деталь надо заменить, пользуясь удобным случаем. Если из коробки передач изначально сливалась часть масла, то его надо залить обратно через соответствующую горловину.

Пыльники требуется менять чаще, чем сами ШРУСы, поскольку узел может отслужить 100-150 тысяч км, а резина — в лучшем случае 30 тысяч. Для замены пыльника наружной гранаты снимать весь привод необязательно, достаточно только вытащить вал из шлиц ступицы. Но такая замена мало того, что неудобна, но и бессмысленна. Причина — в ближайшее время все равно придется разобрать автомобиль и вытащить привод целиком, чтобы заменить пыльник внутреннего ШРУСа.

Сборка узла

Процесс сборки внешнего ШРУСа такой:

На вал натягиваем новый резинотехнический элемент;
Насаживаем на шлицы вала промытый или новый ШРУС (в случае, если и он меняется), а затем набиваем его, чтобы канавка в обойме шарнира нашла на стопорящее кольцо, что обеспечит фиксацию от снятия;
Закладываем новый смазочный материал (напрессовываем ее в сам шарнир, а также в пыльник);
Натягиваем пыльник на внешнюю обойму;
Рукой немного поджимаем пыльник, чтобы выдавить воздух изнутри;
Надеваем хомуты и все фиксируем.

После этого привод устанавливается обратно – надевается ступица на шлицы концевика и все это фиксируется гайкой. Далее ставиться на место наконечник тяги, опора и колесо.

После снятия машины с домкрата, затягиваем гайку крепления привода и при помощи мощной отвертки она кернится (подгибается ее юбка в проточку на валу), чтобы исключить самопроизвольное отворачивание.

Причины замены пыльника

Ресурс ШРУСов может очень быстро сократиться из-за поврежденных пыльников. Попадающие внутрь «гранаты» грязь и пыль работают как абразив.

А поскольку элементы шарнира являются сильнонагруженными и постоянно контактируют между собой, попавшая грязь очень быстро повреждает их и «граната» выходит из строя.

Даже если не проверять состояние пыльника, шарнир о своем повреждении сам просигнализирует.

К примеру, как показано на фото ниже ШРУС провернуло.

При выполнении поворотов, ШРУС с попавшей в него грязью, начнет сильно трещать. Если быстро не устранить повреждение, «граната» в скором времени попросту распадется и придется ее полностью заменять.

Но замена ШРУСа обойдется значительно дороже, чем пыльника. Поэтому обнаружив повреждение пыльника, или услышав треск ШРУСа лучше сразу же заняться устранением неисправности.

А устраняется такая неисправность путем замены пыльника, промывки ШРУСа и закладки в него новой смазки.

Далее рассмотрим последовательность действий по замене внешнего пыльника ШРУСа переднеприводных ВАЗов на примере модели 2199.

Похожие работы проводятся и на моделях ВАЗ 2110, 2114, поэтому проблем у владельцев этих автомобилей, после прочтения статьи, мы надеемся не будет.

Внешний пыльник выбираем потому, что он повреждается значительно чаще, чем внутренний, поскольку располагается возле ступицы колеса и воздействие на него происходит интенсивнее, поэтому и шанс появления трещины на нем больше.

Как заменить пыльник ШРУСа на Лада Калина?

Замену пыльника мы будем производить на снятой полуоси, это упростит и ускорит рабочий процесс.

1. Ставим машину на ровной поверхности, затягиваем ручник и кладем под задние колеса клинья или что-то похожее для того, чтобы машина не покатилась.

2. Берем «баллонник» и приступаем к снятию колеса. Не спешите домкратить машину, сорвите болты пока машина стоит на четырех точках. После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел.

3. Используя плоскую отвертку, поддеваем защитный колпачок и снимаем подкрылки (если таковые имеются).

4. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло.

5. Дальше необходимо открутить два болта крепления, которыми шаровая крепится к поворотному кулаку.

6. Теперь необходимо открутить ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Если вам некому помочь, используйте какую-нибудь приспособу, которая будет давить на тормоз вместо помощника.

7. Достаем упорную шайбу, после чего выворачиваем колеса в крайнее положение (все зависит от того с какой стороны происходит замена) и выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а второй рукой придерживаем сам приводной вал.

9. Возьмите приводной вал и зафиксируйте его в тисках, затем при помощи отвертки снимаем старые хомуты и срезаем старые пыльники (если они испорчены). Если же пыльники в порядке и будут установлены обратно срезать их не нужно.

10. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.

11. Используя промывочную жидкость (керосин, бензин и т. д.), промойте «гранату» и проверьте состояние ее деталей. Если во время проверки вы не обнаружили ничего подозрительного (нарушение симметричности, люфт, выработка трещины и т. д.), можно приступать к установке новых пыльников на вал.

12. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.

13. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.

14. Замените стопорное кольцо внутреннего ШРУСа и смажьте его шлицы графитовой смазкой, после чего аккуратно установите шарнир в корпус КПП.

15. Фиксируем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.

Дальнейшая сборка выполняется в обратной последовательности.
