Замена проводки lada 2131 (ваз 2131)

Цепи, защищаемые плавкими предохранителями

№ предохранителя

Защищаемые цепи (ток)

1 (16 А)

Электродвигатель вентилятора отопителя.
Реле (обмотка) очистителей фар и электродвигатели очистителей
фар при всех положениях щеток, кроме исходного.
Реле (обмотка) включения обогрева стекла двери задка.
Электродвигатели очистителя и омывателя стекла двери задка.
Электродвигатель омывателя ветрового стекла

2 (8 А)

Реле и электродвигатель очистителя ветрового стекла.
Лампы указателей поворота и реле-прерыватель указателей поворота
и аварийной сигнализации (в режиме указания поворота).
Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода).
Обмотка возбуждения генератора (при пуске двигателя) и
контрольная лампа заряда аккумуляторной батареи*.
Контрольная лампа блокировки дифференциала.
Реле-прерыватель и контрольная лампа стояночной тормозной
системы.
Контрольная лампа недостаточного уровня тормозной жидкости.
Контрольная лампа давления масла.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Тахометр

3 (8 А)

Левая фара (дальний свет).
Контрольная лампа дальнего света фар

4 (8 А)

Правая фара (дальний свет)

5 (8 А)

Левая фара (ближний свет)

6 (8 А)

Правая фара (ближний свет)

7 (8 А)

Левый передний фонарь (габаритный свет).
Правый задний фонарь (габаритный свет).
Фонари освещения номерного знака.
Контрольная лампа габаритного света

8 (8 А)

Правый передний фонарь (габаритный свет).
Левый задний фонарь (габаритный свет).
Лампы освещения комбинации приборов.
Табло подсветки рычагов управления отопителем.
Лампы освещения прикуривателя.
Лампы подсветки выключателей

9 (16 А)

Указатели поворота и реле-прерыватель указателей поворота и
аварийной сигнализации в режиме аварийной сигнализации.
Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А)

Звуковой сигнал.
Штепсельная розетка для переносной лампы.
Плафоны освещения салона.
Задние фонари (лампы стоп-сигнала)

13 (8 А)

Задние фонари (противотуманный свет).
Электродвигатели очистителей фар в момент пуска и в моменты
прохождения щетками исходного положения.
Реле (контакты) очистителей фар.
Электродвигатель омывателя фар

15 (16 А)

Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо
контрольной лампы устанавливался вольтметр, который тоже защищался
предохранителем №2.

   ..

205

206

207

208

209    ..

Описание и схема блока предохранителей

Автомобили Нива оснащаются тремя модулями с предохранительными устройствами, и одним блоком реле.

Каждое устройство оборудуется пластиковой защитной крышкой. На ее внутренней части нанесена схема.

Где находятся блоки предохранителей и реле

Основной модуль устанавливается под нижней кромкой защитного кожуха комбинации приборов, около левой ноги водителя. Непосредственно под этим устройством располагается дополнительный блок. Чуть левее можно увидеть еще один модуль, оснащенный вставками, предназначенными для защиты элементов впрыска горючего. Помимо предохранительных компонентов, здесь располагается отдельное реле управления параметрами стеклоочистителей, а также системы ДВС.

Дополнительная коммутационная колодка устанавливается слева от кузова, рядом с основным предохранительным модулем. Устройство закрывается защитной пластиковой крышкой. Ее фиксация осуществляется посредством двух саморезов, которые можно открутить отверткой с крестовым наконечником. Внутри модуля имеется диагностический выход, а также четыре предохранительных устройства. Они используются для защиты охладительной системы и силового агрегата.

Реле стартерного механизма монтируется либо рядом с основным блоком, либо под капотом автомобиля. Если его установка осуществляется в моторном отсеке, то оно фиксируется на специальном щитке, рядом с резервуаром для тормозной жидкости.

Обозначение и схема

Описание компонентов подробно приведено в таблице.

Номер устройства Описание
01 Электрический двигатель вентилирующего устройства отопительной системы. Также предохранитель отвечает за защиту цепей моторов заднего дворника и механизма подачи воды на лобовое стекло.
02

Предназначается для защиты:

  • передних щеток стеклоочистки;
  • поворотных огней вместе с реле;
  • модуля переключателя под рулевым колесом;
  • датчиков и световых индикаторов на приборной панели;
  • световых устройств заднего хода.
03 Используется для защиты электроцепи дальнего освещения в левом фонаре, а также светового индикатора режима дальнего света на контрольном щитке
04 Лампочка дальнего света, установленная в правой фаре
05 Лампа ближнего света, установленная в левой фаре
06 Световой источник ближнего освещения в правом фонаре
07

Используется для защиты нескольких цепей:

  • габаритной левой фары;
  • системы освещения номерного знака;
  • индикации габаритных огней на контрольном щитке.
08 Правая габаритная фара, а также подсветка комбинации приборов
09 Электроцепь реле световой сигнализации с клавишей ее включения и отключения. Также используется для защиты системы прогрева заднего стекла.
10

Предназначается для защиты:

  • рулевого гудка;
  • системы освещения в салоне авто;
  • стоп-сигналов.
11 Резервный предохранитель
12 Зарезервированное устройство
13 Устройство для активации и отключения противотуманных задних фонарей
14 Прикуривательное устройство
15 Резервный предохранитель
16 Зарезервированное устройство

О назначении предохранительных элементов подробно рассказал канал «Pro АВТО32».

Предохранители системы управления двигателем

Элементы системы управления силовым агрегатом:

  1. Защиты электролинии двигателя правого вентилирующего устройства.
  2. Плавкий предохранитель, использующийся для защиты левого вентилятора.
  3. Реле вентилирующих устройства и модуля управления системой впрыска. Также используется для защиты форсунок и катушки зажигания.
  4. Система понижения уровня токсичности отработавших газов. Предназначается для защиты электроцепей кислородных контроллера, клапана фиксации паров горючего и контроллера замера воздушного потока, подающегося в ДВС.
  5. Диагностический выход для контролирования параметров работы системы впрыска.

Блок реле системы управления двигателем

Описание реле системы управления мотором:

  1. Включение системы зажигания.
  2. Основное реле, предназначенное для пуска всех систем силового агрегата.
  3. Защита электроцепи пуска правого вентилирующего устройства на радиаторном узле.
  4. Запуск левого вентилятора.
  5. Защита электроцепи бензонасоса.

Схема блока реле над педалью газа

Описание компонентов в блоке, установленном над педалью газа:

  1. Источники освещения в задней противотуманной оптике.
  2. Система прогрева стекла, установленного в задней двери.
  3. Лампочки ближнего освещения.
  4. Световые источники в фарах дальнего освещения.

Смазка для двигателя

Итак, автолюбителю понадобилось заменить смазку в двигателе. Опытный будет пользоваться той, которая им уже была проверена. А что делать неопытному автолюбителю? Выхода два — искать в интернете или спросить у знающих водителей. К сожалению мнения многих владельцев этого автомобиля сильно расходятся. В этой статье будет описан один вид моторного масла — Shell 10W40. Эта полусинтетика достаточно недорогая, да и отзывы о ней оставляют исключительно положительные. Автомобиль заводится при очень низких температурах. Приблизительно до −28 °С. В −30 °С просто неразумно выезжать на ниве куда либо. Поскольку замерзают не только масла, а и смазочная составляющая двигателя может замерзнуть. В принципе, можно попробовать Лукойл Люкс. Полусинтетика, почти идентичная «Шеллу». Но все-таки хуже, потому что многие автолюбители его не советуют. Причина кроется в том, что нагар от смазки «Шелл» удаляется гораздо проще. Но для тех, кто будет ездить на Лукойле максимум два-три месяца, то разница будет несущественная. Кстати, еще необходимо своевременно проверять масляный индикатор на приборной панели. Бывают модели ваз Нива, которые начинают немерено потреблять этот нефтепродукт. И его приходятся доливать каждые полгода. Чтобы слить всю отработку из двигателя, перед началом процедуры его надо прогреть.

Главное предназначение коробки передач — это изменять крутящий момент на ведущих колесах автомобиля и трансмиссии, способствовать получению заднего хода.

Крутящий момент на ведущих колесах изменяется в зависимости от дорожных условий, чтобы обеспечить самый оптимальный режим скорости и как можно экономной работы мотора.

Классификация коробки передач

По передаче потока мощности различают такие виды коробок передач:

  • Планетарные — разработаны с применением планетарных рядов.
  • Вариаторные — основаны на бесступенчатой механической фрикционной передаче.
  • С соосными валами — разработаны на основе конических и цилиндрических зубчатых передачах.

Виды коробок передач

Механическая

Данному виду коробки передач уже более ста лет. За это время она перенесла множество усовершенствований. И сейчас механическая коробка передач лучшая в своем роде, по сравнению с ее механическими предшественниками.

Современные автомобили оснащены двухвальными коробками, которые, в свою очередь, соединены с мотором одним валом, а вторым — с трансмиссией двигателя.

Механическая коробка передач считается самой простой конструкцией из всех остальных.

Автоматическая

Первый экземпляр данной конструкции увидел свет в середине прошлого столетия. Сейчас автоматические коробки пользуются высокой популярностью и это вовсе не странно. Автомобиль, который ею оснащен, двигается ровно и очень плавно, так как потоки мощности, не разрываясь, с мотора передаются на колеса.

Роботизированные

Такая коробка передач имеет множество сходств с механической. Автомобилем намного легче управляеть, водитель может не затруднять себя частым переключением передач.

Пять признаков неисправности коробки передач

  • Происходит проскальзывание передач.
  • Слышится шум коробки передач, в то время когда она находится в нейтральном положении.
  • Замечена утечка жидкости.
  • Неуверенное переключение передач либо вовсе нет реакции.
  • При переключении передач слышен скрежет.

Обнаружив хоть одну из вышеупомянутых признаков, необходимо осуществить замену коробки передач.

Источники

  • http://remladavaz.ru/kak-snyat-korobku-pereklyucheniya-peredach-vaz-2121-niva-2131
  • http://maslodoc.ru/zamena-masla/korobka-peredach/niva
  • http://www.bibi.pro/search-from-mark/models-from-mark/rukovodstvo-po-remontu/remont-auto/417-zamena-korobki-peredach-transmissiya-417

Какое значение имеет смазка

Модели этого автомобиля, такие как ваз 2131, 21213 и 21214 характеризуются тем, что все детали двигателя постоянно испытывают колоссальные нагрузки. Причина в том, что все детали — трущиеся. А при езде вне асфальтового покрытия, срок эксплуатации значительно сокращается. Значение трансмиссионных масел достаточно высоко. Вообще, масла используют для того чтобы трущиеся детали не изнашивались, а так же для сброса температуры. В трущихся деталях температура может быть около 150 °С, а в цепных передачах, где присутствуют зубцы она достигает 300°С. Главным критерием смазки должен быть быстрый разогрев в холодную погоду.

Подушки крепления двигателя ваз 2107 «классика», 2121 Нива

Поддеваем опору небольшой монтажной лопаткой и снимаем ее с автомобиля. Производим замену, после чего установку проводим в обратной последовательности. Аналогично производим демонтаж и замену левой опоры двигателя, с той лишь разницей, что гайку откручиваем головкой на семнадцать, а регулируемую опору подставляем под болт крепления поддона картера. Потом так же приподнимаем двигатель и снимаем ее

При установке всех опор, обратите внимание, чтобы центрирующий поясок на шейке вошел в соответствующую проточку на кронштейне. На этом ремонтные работы по завершены.

Снятие левой и правой опор и подушек силового агрегата на автомобиле Ваз 2121 и Нива 2131 производят для их замены в случае механического повреждения — деформации, повреждения резины или при выполнение снятия самого двигателя. Для выполнения ремонтных работ потребуется стандартный набор инструментов, автомобиль необходимо загнать на смотровую яму, эстакаду или подъемники. При наличие всего необходимого проделайте следующую последовательность действий:

Начинаем наш ремонт с демонтажа подушки правой опоры силового агрегата. Для этого накидным ключом на семнадцать откручиваем сначала гайку крепления опоры к кронштейну подвески двигателя, а затем откручиваем гайку ее крепления к кронштейну поперечины.

  • Снимите со шпилек опоры утолщенные шайбы.
  • Далее подставляем под кронштейн крепления генератора регулируемую опору и немного приподнимаем ее, чтобы стало возможно вывести шпильки опор из отверстий и снять подушку.
  • Поддеваем опору небольшой монтажной лопаткой и снимаем ее с автомобиля. Производим замену, после чего установку проводим в обратной последовательности.

Аналогично производим демонтаж и замену левой опоры двигателя, с той лишь разницей, что гайку откручиваем головкой на семнадцать, а регулируемую опору подставляем под болт крепления поддона картера. Потом так же приподнимаем двигатель и снимаем ее.

При установке всех опор, обратите внимание, чтобы центрирующий поясок на шейке вошел в соответствующую проточку на кронштейне.

На этом ремонтные работы по снятию и замене левой и правой опор силового агрегата на автомобиле Ваз 2121 и Нива 2131 завершены.

Источники

  • http://remont-vaz2106.ru/niva-2121-i-2131-zamena-opor-silovogo-agregata
  • http://avtoresurs-plus.ru/2016/12/16/zamena-podushek-dvigatelja-niva.html
  • http://remladavaz.ru/zamena-levoj-i-pravoj-opor-silovogo-agregata-vaz-2121-niva-2131

Самостоятельная замена блока предохранителей (пошаговая инструкция)

При выполнении замены предохранительных элементов и модулей необходимо обесточить бортовую сеть.

Для этого открывается моторный отсек и отключается аккумулятор. С помощью гаечного ключа ослабляется и отсоединяется минусовая клемма батареи.

Замена блока

Процедура выполняется так:

  1. Производится демонтаж защитной крышки блока, с помощью гаечного ключа выкручивается две гайки на 8. Пластиковый модуль тянется на себя и выводится с фиксирующих шпилек.
  2. На старом модуле обязательно надо записать маркировку и отметить расположение кабелей.
  3. Производится отключение проводников с разъемов извлеченного модуля.
  4. Выполняется подключение колодок на новый блок.
  5. Производится диагностика номиналов предохранительных устройств, а также правильность их подключения.
  6. Модуль ставится на место, закручиваются гайки, фиксирующие его.
  7. Производится подключение питания электросети автомобиля. Выполняется диагностика правильности выполненных работ. Надо активировать все электрооборудование и удостовериться в его работоспособности.

Канал «Жизнь это хобби» рассказал о самостоятельной замене предохранительного модуля в автомобиле Лада Нива.

Замена предохранителей

В основном модуле с предохранительными устройствами располагаются детали цилиндрического типа. А в блоках системы впрыска устанавливаются ножевые элементы.

Процедура замены производится следующим образом:

  1. Зажигание в автомобиле отключается.
  2. Открывается защитная пластиковая крышка устройства.
  3. Производится визуальная диагностика предохранительного элемента.
  4. Вышедшая из строя деталь демонтируется из посадочного места, вместо нее ставится запасная. Не допускается применение самодельных элементов, так как это может привести к замыканию и возгоранию.
  5. После установки выполняется проверка работоспособности электроцепи. Если предохранитель вышел из строя сразу после замены, надо произвести диагностику линии.

Оценка технического состояния

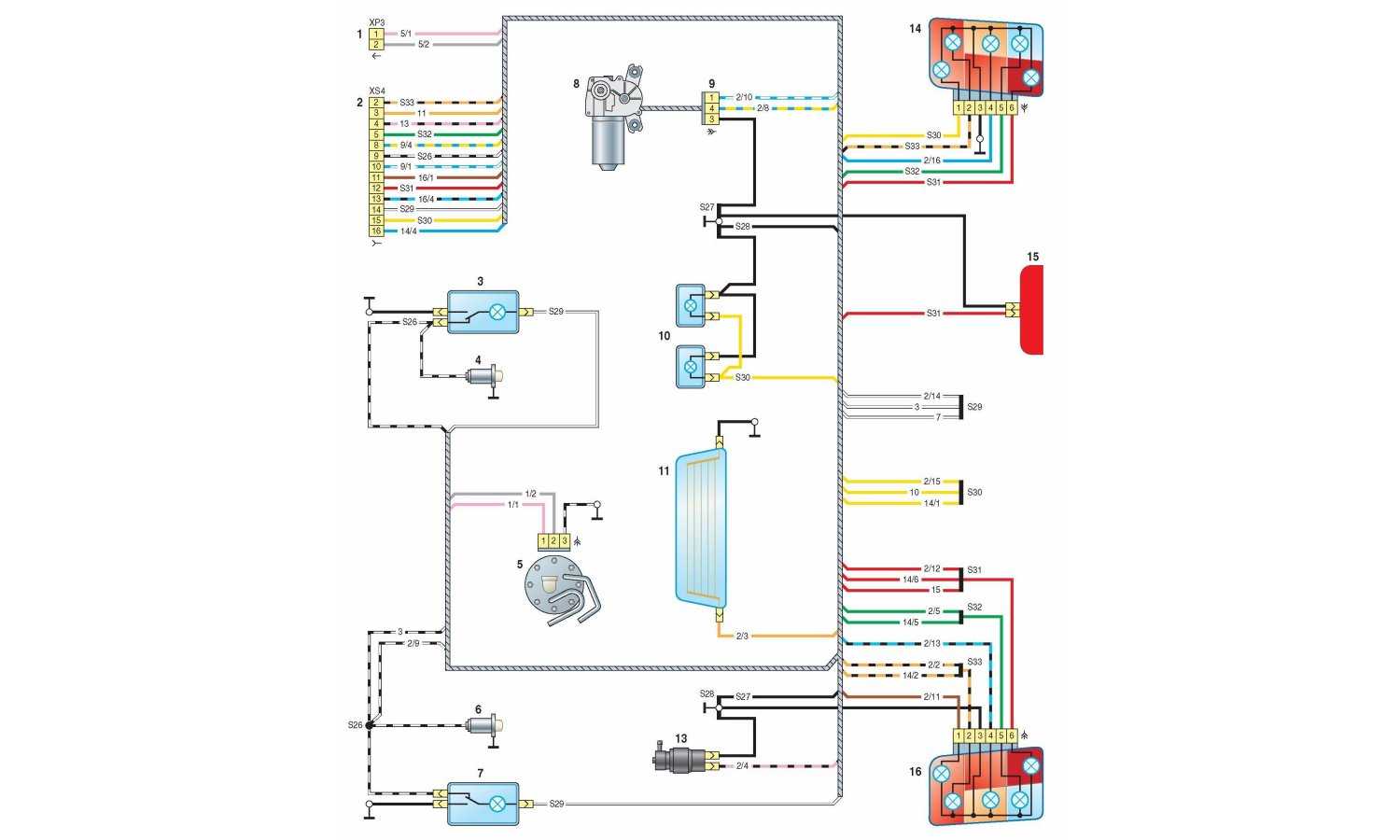

Существующая электросхема Ваз 21214 Нива (ИЗОБРАЖЕНИЕ 1) построена таким образом, что каждый элемент влияет на работу последующего. На практике это значит, что сломавшиеся предохранители системы омывания стекол негативным образом скажутся на включении двигателя. Система динамического контроля состояния транспортного средства не даст включить карбюратор, если имеется подозрение короткого замыкания.

Именно поэтому перед началом любых действий, направленных на диагностику неисправности, нужно свериться с техническим описанием. После этого проводится стандартная проверка. Ее цель — правильно определить источник проблемы. Последовательность действий выглядит следующим образом:

  1. Проверить целостность предохранителей. Следы физического износа, повреждений или короткого замывания — это явный признак того, что деталь настало время менять. Не лишним будет осмотреть проводку Нивы. В большей степени это касается проводов, подключаемых к предохранителям.
  2. Дольше придется повозиться, если проблема связана с работой вентиляторов. Электродвигатель и реле расположены в конце цепи, поэтому неисправность могут вызвать множество факторов. К примеру, работу вентилятора нарушает неправильно подключенная сигнализация или проблемы со стартером.

Изображение 1. Электрическая схема ВАЗ 21214.

Найти первоначальную причину помогает проведенная на СТО или в сервисном центре компьютерная расшифровка показаний. Времени она занимает немного и позволяет на экране ПК увидеть, почему электрическая схема дала сбой. Если причиной стала незначительная поломка, то достаточно заменить вышедшие из строя предохранители. Медлить с этим не стоит, ведь по мере эксплуатации транспортного средства с неисправной электросхемой под удар попадают другие части автомобиля.

В большей степени под удар попадает карбюратор. Его замена или ремонт обойдутся в немалую сумму. На втором месте находится система внутреннего освещения. Контролирующая ее электропроводка в большей степени чувствительна к внешним воздействиям. Завершают приведенный список поворотники. Начинается все со снижения интенсивности светового потока. Затем подкорачивающая электрическая проводка спровоцирует «принцип домино».

Необходимый объем вмешательства

В случае неисправности электрооборудования ВАЗ нужно в сжатые сроки провести обязательную диагностику и ремонт. Делается это в сервисном центре, если транспортное средство находится еще на гарантии. Мастеру понадобится несколько часов, чтобы электропроводка восстановила свою работоспособность.

В противном случае нужно отправиться на станцию технического обслуживания. Опыт показывает, что больше всего проблем вызывает блок предохранителей ВАЗ.

Стоимость работы зависит от природы неисправности. В некоторых случаях изучение схем не приносит желаемого результата. Тогда требуется углубленная компьютерная диагностика. Короткое замыкание, попадание влаги, физический износ или неисправность стороннего агрегата — лишь небольшая часть причин, провоцирующих сбой в работе «железного коня».

Процедура ремонта ВАЗ 2131 или более ранних модификаций занимает не более 48 часов. Если речь идет о комплексной неисправности, то здесь необходима детальная схема электрооборудования. План размещения электрических цепей транспортного средства с инжекторным двигателем — графическое изображение, где видно местоположение элементов. Важная особенность документа — схема электрическая показывает взаимосвязь всех элементов.
