Проводка ваз 2114 инжектор 8 клапанов: общая схема, передний жгут, боковой, задний

Обслуживание электрооборудования

Если вам предстоит установка дополнительного оборудования, то перед началом работ следует отсоединить клемму АКБ. При замене сгоревшего предохранителя новый устанавливается с номиналом не выше предыдущего. Если поставить предохранитель мощнее положенного, то есть вероятность поломки самого потребителя. Если предохранитель сгорел повторно, то следует незамедлительно приступить к поиску причины перегорания.

Для поиска неисправности в электрической части автомобиля обязательно использовать электрическую схему ВАЗ-2114. Это основной документ, благодаря которому можно выявить любую неисправность проводки. Схема четырнадцатой модели ВАЗ не такая сложная, как может показаться на первый взгляд. У современных моделей авто она гораздо сложнее.

Еще один важный момент. Все цвета проводов в автомобиле соответствуют цветам проводов на электрической схеме. Благодаря этому можно без труда определить, куда и какой провод подключается. Знание электрической схемы поможет вам самому выявить неисправность, не прибегая к услугам автосервиса.

Поиск неисправности

Порой достаточно просто пошевелить клеммы и колодки проводов, чтобы неисправность пропала. Если же этого не происходит – возможно, понадобится замена одного из датчиков. Некоторые из них можно диагностировать при помощи индикатора Check Engine, который загорается, как только с датчиком что-то не в порядке.

Зато датчик холостого хода или расхода воздуха такой функцией не обладают, а потому их диагностировать можно только способом отключения. Если вы сняли датчик с машины, но работа двигателя не меняется, значит, причина была в нем.

Заводская цветная электрическая (кликабельна 1900х1200) схема

Что соединено проводами

На панели приборов отображается информация о работе и неисправностях двигателя, расположены индикаторы включения поворотников и фар. У торпеды тоже есть множество функций. На ней расположены кнопки включения противотуманок, габаритов, фар, обогрева заднего стекла, кнопки стеклоподъемников. Задняя передача при включении сигнализирует загоранием ламп заднего хода тоже с помощью электропроводки и датчика. Салонная звуковая сигнализация оповещает о непристегнутом ремне безопасности и неисправности ламп только благодаря проводам. Но и это еще не все! Генератор, вентилятор охлаждения, отопитель салона, свечи тоже работают благодаря электропроводке. Все жгуты проводов берут свое начало от блока предохранителей и расходятся по всему кузову автомобиля.

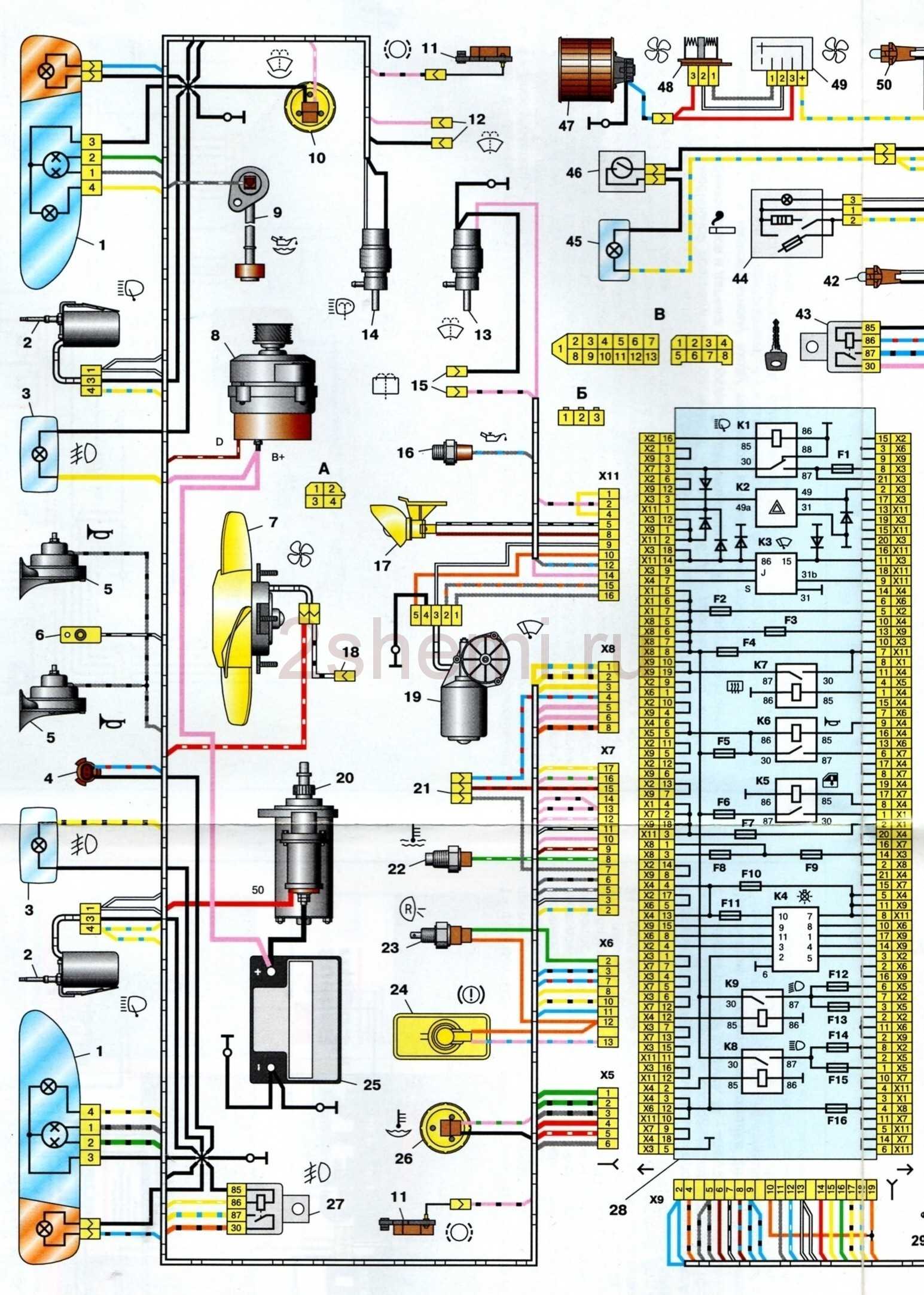

Схема переднего жгута ВАЗ 2114 инжектор

Модуль зажигания ВАЗ состоит из двухискровой катушки и относится к блочному типу. Салон автомобиля ВАЗ стал более комфортабельным, появилась новая более удобная и совершенная панель приборов, имеющая более обтекаемую и эргономичную форму, кнопочные переключатели с подсветкой и контрольные лампы т. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля.
Подача горючего считается распределительной, потому что в каждый цилиндр бензин впрыскивается с помощью определенной форсунки.
Первая катушка подает импульс на 1-й и 4-й цилиндры, а вторая — на 2-й и 3-й цилиндры.
Подключение клапана адсорбера к контроллеру системы впрыска также подарило ещё дополнительный элемент.

Признаки неисправностей

Различают несколько видов состояния электрической цепи в автомобилях Газель 405 евро 2, 402, 406, 4216, 2705, 3302 или бизнес дизель:

1. Двигатель не запускается. Автомобиль не может выполнять свою основную функцию при неработающем двигателе. Либо проводка на Газель бизнес дизель, 402, 406, 405 евро 2, 4216, 3302, 2705 повреждена, или вышел из строя один из агрегатов или механизмов авто.
2. Двигатель автомобиля запускается, однако электрооборудование функционирует неправильно или с перебоями.

Схема проводки автомобиля Газель 405

В том случае, если в результате попытки завести двигатель агрегат не запускается, но при этом топливо поступает в мотор, то вероятнее всего, проблема состоит в электрооборудовании:

В том случае, если транспорт оборудован карбюратором, для начала следует уделить внимание диагностике высоковольтных кабелей и свечей. Кстати, довольно часто на более старых автомобилях Газель с карбюратором на практике высоковольтные провода приносят неудобства водителю

Если высоковольтные кабеля отработали свой ресурс эксплуатации, двигатель будет работать некорректно. Так что в первую очередь проверяйте именно их. Не лишним будет на Газели с карбюратором проверить работоспособность трамблера и катушки. Помимо высоковольтных проводов, можно произвести диагностику схемы электроцепи в моторном отсеке.
В случае с инжектором ситуация немного другая. Разумеется, высоковольтные провода также могут стать причиной поломки, но в первую очередь нужно уделить внимание электрооборудованию. В частности, вас интересует система управления двигателем. В том случае, если система управления инжектора не в состоянии должным образом обрабатывать импульсы, поступающие с регулятором, то в результате она не сможет давать команды остальным узлам и механизмам. Соответственно, в работе двигателя начнутся перебои.

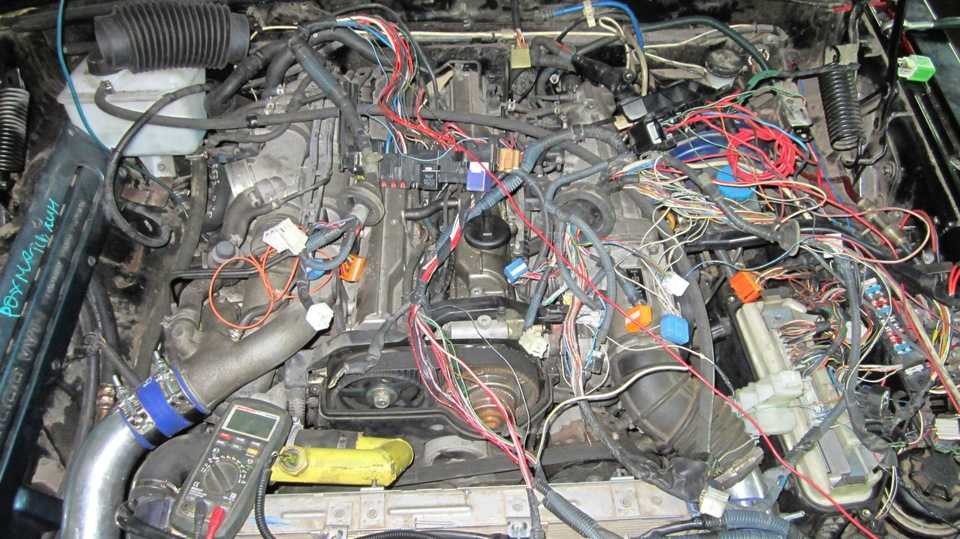

Электропроводка подкапотного пространства

Как показывает практика, в большинстве автомобилей Газель бизнес дизель, 402, 406, евро 2 405, 3302, 2705 и других причины поломок заключаются в закисленных или подгоревших контактах. В данном случае речь идет о контактах в замке зажигания. При неработоспособности замка зажигания или блока в салоне транспорта как минимум не сможет работать освещение. Также неисправное электрооборудование может привести к неработоспособности омывателей, вентиляторов, стеклоочистителей и т.д.

Модуль зажигания ВАЗ 2114

Модуль зажигания — важное и ответственное устройство в системе зажигания 2114. При выходе его из строя или нестабильной работе будут проявляться такие признаки:

• нестабильные обороты холостого хода;
• провалы при смене оборотов двигателя;
• могут попарно не работать второй и третий или первый и четвертый цилиндры.

Если первые три признака иногда можно списать на некорректную установку зажигания, то парный отказ в работе цилиндров говорит только о выходе из строя катушки.

Принцип работы модуля зажигания и задачи у него такие же, как и у катушки зажигания, только модуль еще распределяет ток высокого напряжения между цилиндрами. Он подает попарно искру на 1/4 и 2/3 цилиндры. В более тонко организованных системах зажигания каждый цилиндр имеет свою катушку, но и модуль 2114 способен обеспечивать искрой цилиндры в порядке их работы — 1-3-4-2

При работе с модулем зажигания важно не перепутать местами провода. На корпусе модуля нужный цилиндр отмечен, так что если быть внимательным, ошибка исключена

Модуль зажигания восстановлению не подлежит, поэтому проверять его на работоспособность нужно особенно тщательно. Если устройство подает признаки некорректной работы, то компьютер выдает соответствующие коды ошибок: Р0351 говорит о том, что не работает катушка первого и четвертого цилиндра, а Р0352 о нерабочей катушке остальных двух цилиндров. Также можно для страховки проверить сопротивления катушек. Если они рабочие, то на входе парных цилиндров (1-4 или 3-2) омметр будет показывать 5,4кОм. В противном случае — модуль свое отслужил. Новое устройство стоит около 1000 рублей.

Мы коснулись только нескольких неисправностей системы электропроводки ВАЗ 2114. В остальном разобраться поможет схема, приведенная выше и интуиция, без которой любой ремонт невозможен. Удачи на дорогах!

Поиск поломки

При поиске неисправности запрещается замыкать провода на «массу» кузова, т. к. это приводит к выгоранию дорожек в блоке предохранителей. Также не разрешается использовать отвертку, нож, шило при замене реле и предохранителей.

Неисправности проводки ВАЗ-2114 подразделяются на два типа:

1. Неполадки в системе зажигания.
2. Неисправность датчиков.

В зависимости от типа определяется порядок диагностики.

При первом типе неисправностей может наблюдаться потеря мощности двигателя, рывки, работа на трех свечах, неустойчивые обороты. В данном случае необходимо начинать с поиска искры – поочередно выкручивать свечи зажигания и замыкать на кузов или двигатель. Если искры нет, то проверяется модуль зажигания, катушки и ЭБУ. Сопротивление на высоковольтных проводах должно находиться в пределах 5,4 кОм. Если показатели не соответствуют, то здесь и затаилась неисправность.

Во втором варианте следует проверить соединение проводов, пошевелив контакты. Если проверка не дала результатов, то стоит перейти к диагностике датчиков управления – проверить неисправность датчиков с помощью мультиметра, замерив сопротивление на контактах. Если двигатель не запускается, а давление в топливной системе соответствует норме, присутствует искра на всех четырех цилиндрах, а ремень ГРМ цел, то, вероятнее всего, неполадки в датчике положения коленчатого вала. В большинстве случаев об их неисправности оповещает соответствующая лампа на панели приборов. А вот поломку датчика массового расхода воздуха и регулятора холостого хода можно определить только с помощью диагностики. Также неисправность можно выявить с помощью диагностического адаптера, если таковой имеется.

Признаки и причины неисправностей

По каким «симптомам» можно определить неполадки в работе электрической цепи инжекторных ВАЗ 2114:

1. Не получается запустить двигатель. Если неисправность связана с электросетью, то причину следует искать в аккумуляторной батарее или генераторе.
2. Свист ремня генераторного устройства из-под капота. Ремешок может свистеть из-за высокой влажности при запуске двигателя, но если он издает нехарактерные для его работы звуки ежедневно, то надо проверить состояние изделия. О том, что он скоро оборвется, могут сообщить следы повреждений и дефектов на структуре.
3. На приборной панели автомобиля загорелся индикатор аккумуляторной батареи. Он всегда должен появляться при включении зажигания. Но если лампа продолжает гореть на заведенном моторе, надо проверять работоспособность АКБ. Причина появления индикатора может быть обусловлена неполадками в работе генератора.
4. Запах гари в салоне автомобиля. Возможно, его наличие связано с перенапряжением в электросети. Когда через провода проходит высокий ток, на который цепи не рассчитаны, может произойти расплавление изоляционного слоя, что приведет к появлению неприятного запаха. Для поиска неисправности необходимо прозвонить проводку и найти поврежденный участок.
5. Электрическое оборудование работает некорректно. К примеру, при активации передней оптики водитель замечает, что фары светят то в нормальном режиме, то слишком тускло.
6. Наличие повреждений на корпусе аккумуляторной батареи или недостаток жидкости в банках. Если на АКБ есть трещины, через них может произойти утечка раствора электролита. Его недостаток приведет к некорректному функционированию аккумулятора и его полному выходу из строя.

Какие причины могут служить таким неполадкам:

1. Поломка генератора или его некорректная работа. Генераторное устройство может функционировать с перебоями, если в нем вышел из строя . Поломка установки часто связана с обрывом приводного ремня.
2. Разряд аккумуляторной батареи либо ее выход из строя. Поломка может быть связана с осыпанием пластин внутри конструкции. Исправить такую проблему не получится, единственным вариантом ее решения будет замена АКБ. Если же батарея разрядилась после длительного простоя, то ее надо просто подзарядить с помощью ЗУ. При зарядке рекомендуется открутить банки, расположенные сверху.
3. Контакты. Часто причиной неисправности датчиков и других устройств является повреждение, окисление либо перегорание контактных элементов на разъемах и штекерах. Поврежденные компоненты подлежат замене, как и перегоревшие. Либо же можно попытаться их очистить, что помогает решить проблему при окислении. Если контакты перегорели, необходимо определить причину, поскольку это связано со скачками напряжения в бортовой сети. Окисление обычно связано с высокой влажностью.
4. Обрыв проводки. Если электроцепь повреждается, ее необходимо заменить. Часто провода перетираются и обрываются в районе трущихся элементов кузова. Рекомендуется укладывать электроцепи так, чтобы на них не воздействовало трение.
5. Утечка тока. Проблема связана с повреждением изоляционного слоя на проводах. Для устранения неисправности потребуется найти дефектный участок и поменять его либо заново обмотать изолентой.
6. Выход из строя предохранителей. Предохранительные элементы используются для защиты проводки и электрического оборудования от перенапряжения. Если в сети происходит скачок, первыми ломаются эти устройства или реле. Для решения проблемы необходимо найти перегоревший предохранитель и заменить его на новый. Определить поломку можно по обрыву плавкой цепи, расположенной в пластиковом корпусе.
7. Выход из строя самого оборудования. У всех приборов есть определенный ресурс эксплуатации, по истечении которого устройства выходят из строя. К примеру, может сломаться электрический двигатель печки или вентилятора системы охлаждения, автомобильная магнитола, устройство обогрева заднего стекла и т. д. Можно попробовать отремонтировать оборудование, сняв его и разобрав, но если ремонт нецелесообразен, то приборы подлежат замене.

Самостоятельный ремонт электрооборудования ВАЗ 2114

Самые простые неисправности, которые могут случиться с электрооборудованием ВАЗ 2114 вполне могут быть ликвидированы своими руками. Некоторые — даже без особенного оборудования. Вот только несколько примеров наиболее часто встречающихся поломок и неисправностей.

Если аккумулятор разряжается слишком быстро, стоит проверить зарядное напряжение на его клеммах. Для этого нужно запустить двигатель и при помощи мультиметра снять показания с клемм аккумулятора. Нормальный ток зарядки АКБ составляет 12-14 вольт. Если напряжение на клеммах на холостом ходу двигателя меньше указанного, тогда аккумулятор не будет заряжаться до номинального значения. Причиной этого могут быть как уставший генератор, так и реле-регулятор. Для начала стоит проверить уровень натяжения ремня привода генератора. Если натяжение ремня недостаточное, то на высоких оборотах или в мокрую погоду, когда влага попадает на шкивы ремня привода, ремень может проскальзывать, и тогда обороты генератора будут недостаточными для обеспечения полноценной зарядки АКБ.

Виды силовых агрегатов

Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.

Изначально при производстве и сборке транспортов использовались два вида двигателей:

• карбюраторные двигатели, выпускавшиеся на УМЗ;
• инжекторные и карбюраторные двигатели, которые поставлял ЗМЗ (Заволжское предприятие).

Схема автомобиля Газель

Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.

Для отдельных типов моторов применялась разная схема:

1. В транспортах с инжектором ДВС изначально были более требовательны в плане работа системы воспламенения топливной смеси. Такие агрегаты оснащались элементами электронного зажигания, узлами управления впрыском. Разумеется, в таких агрегатах качество топлива играет немаловажную роль.
2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они обладают определенными особенностями. Разумеется, схема электропроводки в карбюраторных моторах отличается от инжекторов.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — MR. BORODA).

Ремонт датчика кислорода

Начнем с неисправностей кислородного датчика, и схема проводки ВАЗ 2114 на инжектор окажет нам при этом посильную помощь. Если не знаете, для чего нужна схема, прочтите данную статью. Наиболее частыми причинами его поломок бывает разрыв цепи или образование нагара на рабочей поверхности.

А следствия, которые сказываются из-за его поломки, выглядят примерно так:

• уменьшение мощности мотора;
• увеличенный расход топлива;
• провалы во время разгона;
• троение и т.п.

Определить возможную неисправность в этом датчике не всегда удается легко. Компьютер выдает сигнал ошибки тогда, когда произошел разрыв в цепи. Но дело может быть в степени его чувствительности.

Совет: чтобы сделать вывод о замене датчика, начнем с проверки поступающего на него питания. Открываем капот и отключаем его разъем, размещенный на патрубке охлаждения.

Внешний вид датчика

Для проверки своими руками нам понадобится тестер:

1. Подключим его «минус» к двигателю, а на контакт «В» закрепим плюсовую клемму.
2. При включенном зажигании тестер будет выдавать 12 вольт, иначе это будет означать, что разряжается аккумуляторная батарея или произошел обрыв в цепи питания.
3. Еще одной причиной может стать неисправность блока управления, что сразу подтверждается бортовым компьютером.

Обратите внимание! Чтобы определить, не исчезла ли чувствительность, нужно бросить плюсовой контакт на выход «А», а отрицательный – на «С». Если напряжение между 2-я контактами равняется 0,45 В, значит, в цепи порядок

В противном случае, существуют неисправности в цепи питания.

Для того, чтобы точно проверить свой датчик кислорода (см. фото), понадобится обогащение или обеднение топливной смеси с одновременными замерами его показателей. В любом случае, эксплуатация датчика не должна превышать 100 000 километров, после чего его следует менять в любом случае, поскольку это будет связано с лишними затратами на горючее.

Место установки датчика

• Если компьютер указывает на следующую ошибку, как «низкий уровень сигнала», это будет значить, что смесь слишком богатая.
• Если уровень сигнала высокий, значит смесь чересчур обедненная.

Обратите внимание! Этими ошибками фиксируется состав горючей смеси, но не исправность самого кислородного датчика. Анализируйте, есть ли подсосы воздуха и замеряйте давление топлива, но только потом смотреть на сам датчик

Порядок действий по замене

Инструкция по замене регулятора не покажется чересчур сложной, особенно если вы воспользуетесь нижеприведенными советами:

• необходимо поставить машину на яму и снять защиту двигателя;
• отключаем датчик кислорода, как описывалось выше, с разъединением разъемов;
• снимаем датчик гаечным ключом на «22».

Совет: если датчик слишком прикипел – побрызгайте из флакона WD-40. Можно нагреть датчик и открутить в нагретом виде. Могут помочь легкие постукивания молотком.

Датчик ставится в обратном порядке (см. видео). После закручивания подсоединяется разъем. На патрубок системы охлаждения датчик пристегивается хомутом, после чего можно ставить защиту.

При помощи регулятора холостого хода происходит автоматическая регулировка и стабильность поддержания оборотов двигателя во время остановки машины. В основе его шаговый электромоторчик, оснащенный конусной иглой. Устанавливают его сверху корпуса дроссельного узла, поблизости от датчика дросселя. Крепится при помощи пары винтов.

Как только вы запускаете зажигание, происходит выдвижение штока, и он упирается в калибровочный раструб дроссельного патрубка. Тот алгоритм, что заложен в работу датчика, рассчитан на возврат клапана в исходное состояние.

Электропроводка ВАЗ 2114 работает таким образом, что прогретый двигатель означает расположение регулятора на отметке в диапазоне 30-50 шагов. Исходя из места нахождения штока, будет меняться и объем воздуха, который поступает сквозь калибровочное отверстие.

Как только шаг будет уменьшаться, то шток будет втягиваться. Отдельный ход может составлять до 250 шагов. Если понадобилась замена датчика, и вы приобретаете новый, то не забывайте измерить расстояние между фланцем и головкой штока, которое должно равняться 23-м миллиметрам.

Подведение итогов

Как видно из описания, ремонт электрической проводки и оборудования ВАЗ-2114 не представляет больших сложностей. Каждый уважающий себя автолюбитель обязан знать и понимать конструкцию своего автомобиля. Эти знания помогают предотвратить серьезные поломки авто и избежать финансовых потерь. Ведь ни для кого не секрет, что неисправность проводки может привести к замыканию и возгоранию автомобиля.

Но если у вас нет навыков работы с электрооборудованием, и вы не смогли разобраться с обозначением и назначением проводов, то стоит обратиться к квалифицированному специалисту, чтобы избежать порчи вашего или чужого имущества.
