Диагностика неисправностей
В любом случае, при выявлении определенных неисправностей в работе проводки, диагностику необходимо начинать с поиска контактов. Чтобы произвести проверку их состояния, нужно в первую очередь проверить сами провода, которые входят в жгут проводки.
Вариантов для диагностики может быть несколько:
- визуальная диагностика, заключается в выявлении обрывов на глаз;
- использование специальных приборов сопротивлений;
- проверка надежности, а также целостности разъемов, контактов и т.д. (автор видео — Евгений Чурилов).
Для начала необходимо произвести диагностику состояния высоковольтных кабелей. Именно они в большинстве своем отвечают за обеспечение функционирования любого электрического оборудования транспортного средства. Тем более, что высоковольтные кабеля всегда находятся в неблагоприятной среде. Соответственно, зачастую основной причиной выхода из строя оборудования или устройств является именно электроцепь.
Ниже приведены основные признаки неисправностей высоковольтных кабелей:
- Включив радио на своей автомагнитоле, вы начинаете слышать помехи, которых до этого не было.
- Двигатель начинает троить, во время езды машина может дергаться.
- Увеличиваются показатели расхода бензина.
- Мотор периодически начинает «захлебываться», особенно при езде на пониженных оборотах.
- Уровень токсичности выхлопных газов значительно увеличивается.
Меры профилактики
В том случае, если вы заметили, что электроцепь вашей десятки работает некорректно, в первую очередь необходимо обратиться за помощью к электрику. Либо же вы можете самостоятельно произвести диагностику высоковольтных проводов, для этого необходимо использовать мультиметр.
Процедура диагностики осуществляется следующим образом:
В первую очередь провод черного цвета необходимо установить в левое отверстие.
Красный кабель следует установить посредине.
Далее, включается само устройство для диагностики
Мультиметр необходимо активировать в режиме синей двадцатки.
Теперь необходимо осторожно замкнуть между собой щупы мультиметра.
В том случае, если на дисплее устройства стрелка показывает на ноль, то есть нулевое сопротивление, это свидетельствует о том, что с высоковольтными проводами все в порядке. Значит проблему необходимо искать в другом месте
Если же стрелка мультиметра на циферблате показала на единицу, это свидетельствует о том, что уровень сопротивления достаточно высокий и превышает норму. В данном случае можно понять, что проблема заключается в определенном проводе. Вероятнее всего, он перебит или у него плохой контакт. Чтобы не заниматься ремонтом, наиболее оптимальным вариантом будет приобретение нового провода и его установка.

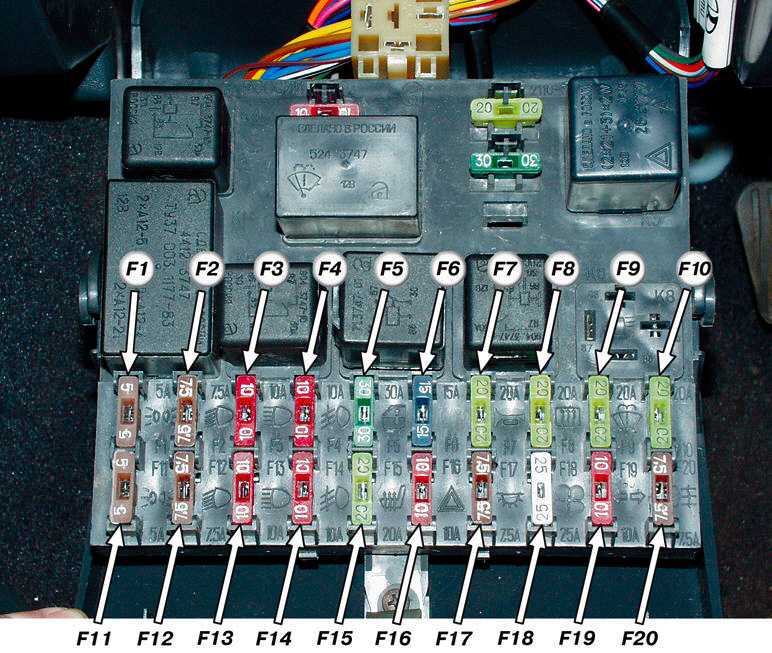

Предохранители и реле ВАЗ 2110
F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2 — 7,5А — Левая фара (ближний свет)
F3 — 10А — Левая фара (дальний свет)
F4 — 10А — Правая противотуманная фара
F5 — 30А — Электродвигатели стеклоподъемников дверей
F6 — 15А — Переносная лампа
F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 — 20А — Резервный
F11 — 5А — Лампы габаритного света правого борта
F12 — 7,5А — Правая фара (ближний свет)
F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А — Левая противотуманная фара
F15 — 20А — Электрообогрев сидений. Блокировка замка багажника
F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20 — 7,5А — Лампы задних противотуманных фонарей
К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле
РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ
Схема ВАЗ 2110
1. блок-фара; 2. датчики износа передних тормозных колодок; 3. датчик включения электродвигателя вентилятора; 4. электродвигатель вентилятора системы охлаждения двигателя; 5. звуковой сигнал; 6. генератор ВАЗ-2110; 7. датчик уровня масла; 8. блок управления электромагнитным клапаном карбюратора; 9. контроллер отопителя; 10. выключатель клапана рециркуляции; 11. лампа подсветки рычагов управления отопителем; 12. коммутатор; 13. концевой выключатель карбюратора; 14. датчик контрольной лампы давления масла; 15. свечи зажигания; 16. электромагнитный клапан карбюратора; 17. датчик указателя температуры охлаждающей жидкости; 18. датчик-распределитель зажигания; 19. катушка зажигания; 20. стартер; 21. электродвигатель вентилятора отопителя; 22. дополнительный резистор электродвигателя отопителя; 23. датчик скорости; 24. выключатель света заднего хода; 25. микромоторедуктор привода заслонки отопителя; 26. клапан рециркуляции; 27. датчик уровня тормозной жидкости; 28. колодки для подключения электродвигателя омывателя заднего стекла; 29. аккумуляторная батарея; 30. электродвигатель смывателя ветрового стекла; 31. датчик уровня омывающей жидкости; 32. датчик уровня охлаждающей жидкости; 33. моторедуктор очистителя ветрового стекла; 34. монтажный блок: 35. колодки для подключения жгута предупредительного света; 36. переключатель наружного освещения; 37. комбинация приборов; 38. выключатель заднего противотуманного света; 39. контрольная лампа противотуманного света; 40. контрольная лампа обогрева заднего стекла; 41. часы ВАЗ-2110; 42. выключатель обогрева заднего стекла; 43. подрулевой переключатель; 44. колодка для переключения проводов при установке блок-фар другого типа; 45. регулятор освещения приборов; 46. выключатель зажигания; 47. колодки для подключения жгута проводов очистителей фар; 48. розетка для переносной лампы; 49. плафон индивидуального освещения салона; 50. выключатель стоп-сигнала; 51. плафон освещения салона; 52. блок бортовой системы контроля; 53. датчик указателя уровня топлива; 54. выключатель аварийной сигнализации; 55. датчик ремня безопасности водителя; 56. прикуриватель; 57. лампа подсветки пепельницы; 58. выключатель лампы освещения вещевого ящика; 59. колодка для подключения бортового компьютера; 60. лампа освещения вещевого ящика; 61. боковые указатели поворота; 62. выключатели в стойках передних дверей; 63. выключатели в стойках задних дверей; 64. выключатель контрольной лампы стояночного тормоза; 65. фонарь освещения багажника; 66. датчик температуры для системы отопления; 67. наружные задние фонари; 68. внутренние задние фонари; 69. фонари освещения номерного знака; 70. элемент обогрева заднего стекла; 71. колодка для подключения дополнительного стоп-сигнала.
