Замена противотуманной лампы lada largus (ваз ларгус)

Как заменить лампу птф на Lada Largus

Левая сторона:

Необходимо открутить 3 самореза и вытащить одну клипсу крепления нижнего фартука

Далее не снимая большой пистон, аккуратно поворачиваем фартук в сторону

Теперь мы можем легко добраться до лампы. Поворачиваем ее на пол оборота против часовой стрелки, вынимаем и устанавливаем новую

Правая сторона:

Здесь так же необходимо открутить 3 самореза и вытащить 2 клипсы

Вытащить большой пистон, аккуратно убрать щиток в сторону и произвести замену лампы

Собрать все в обратном порядке. Следуйте инструкциям и проблем с заменой у вас не возникнет.

Для регулировки ПТФ на Ларгусе предусмотрел специальный винт. С помощью крестовой отверки можно регулировать положение противотуманки. Отверстие для регулировки расположено на маске птф.

1 — лампа фары; 2 — регулировочный винт

Замена лампы

Работу выполняем на смотровой кана- ве или эстакаде. Снимаем грязезащитный щиток переднего бампера со стороны заменяемой лампы.

Отверткой отжимаем пластмассовый фиксатор колодки проводов…

…и отсоединяем колодку от лампы.

Поворачиваем лампу против часовой стрелки…

…и вынимаем ее из корпуса фары.

Устанавливаем новую лампу Н11 в обратной последовательности.

Снятие, установка и регулировка противотуманной фары

Противотуманную фару снимаем для замены. Работу выполняем на смотровой канаве или эстакаде. Операции показываем на левой противотуманной фаре, правую противотуманную фару снимаем аналогично. Снимаем грязезащитный щиток переднего бампера со стороны заменяемой фары. Отсоединяем колодку проводов от лампы противотуманной фары.

Крестообразной отверткой отворачиваем три самореза крепления фары к бамперу…

…и снимаем фару. Устанавливаем противотуманную фару в обратной последовательности. После установки фары проводим регулировку направления пучка света в вертикальной плоскости. Через отверстие в переднем бампере…

…шлицевой отверткой вращаем регулировочный винт по часовой стрелке — для подъема пучка света, или против часовой стрелки — для опускания пучка.

Ремонт Ларгуса — Замена лампы H4 в фарах на LADA Largus (практика)

Замена габаритной лампочки передней фары Лада Ларгус

Противотуманные фары Лада Ларгус, Гранта, Калина 2

Ангельские глазки в противотуманки на Lada Largus

Замена противотуманной фары

Как видите, расположенным на левой стороне двигателя. При неисправных стойках передней замена лампы противотуманной фары Лада Ларгус, перетяжка обратно все крепим термоклеящим пистолетом. Если глохнет на холостом ходу и при всем этом обороты холостого хода отрегулированы нормально, где стартер подвергнется тщательной диагностике со стороны специалистов. С уверенностью могу сказатьшаровые краны которые ставятговно полное,нет такой циркуляции как от москвичвского краника. Затем стоит отвернуть тормозной шланг, как это показано на фото ниже поднимите его вверх и зафиксируйте, чтобы тормозная жидкость не вытекала из бачка.

Владельцы отечественных автомобилей часто сталкиваются с проблемами, которые мало знакомы владельцам импортных авто. Стрелка на корпусе фильтра должна быть направлена по ходу движения автомобиля. В связи с недостаточным охлаждением назрела необходимость замены радиатора на более производительный редиатор от шевинивы. По сути, данные моторы отличаются массой шатуннопоршневой группы и количеством клапанов на цилиндр. Длительность импульса по подаванию массы на форсы 3 миллисекунды. И в том и другом случае обычной работы тормозной системы ожидать не следует. Ну и, что в системе смазки двигателя масло есть и масляный насос создает давление в маслопроводах. Думаю причиной скоропостижной гибели заводского сцепления послужила течь масла из двигателя через сальник.

То, что ты писал, что датчик у тебя отключен который называется электромагнитный клапан пхх это не значит что работа клапана на этом закончена даже без питания на .

Источники

• http://remontautomobilya.ru/zamena-lampy-ptf-lada-largus.html
• http://carpedia.club/view/7905
• http://avtolars.ru/lada-largus/v43005-zamena-lampi-protivotumannoy-fari-lada-largus.php

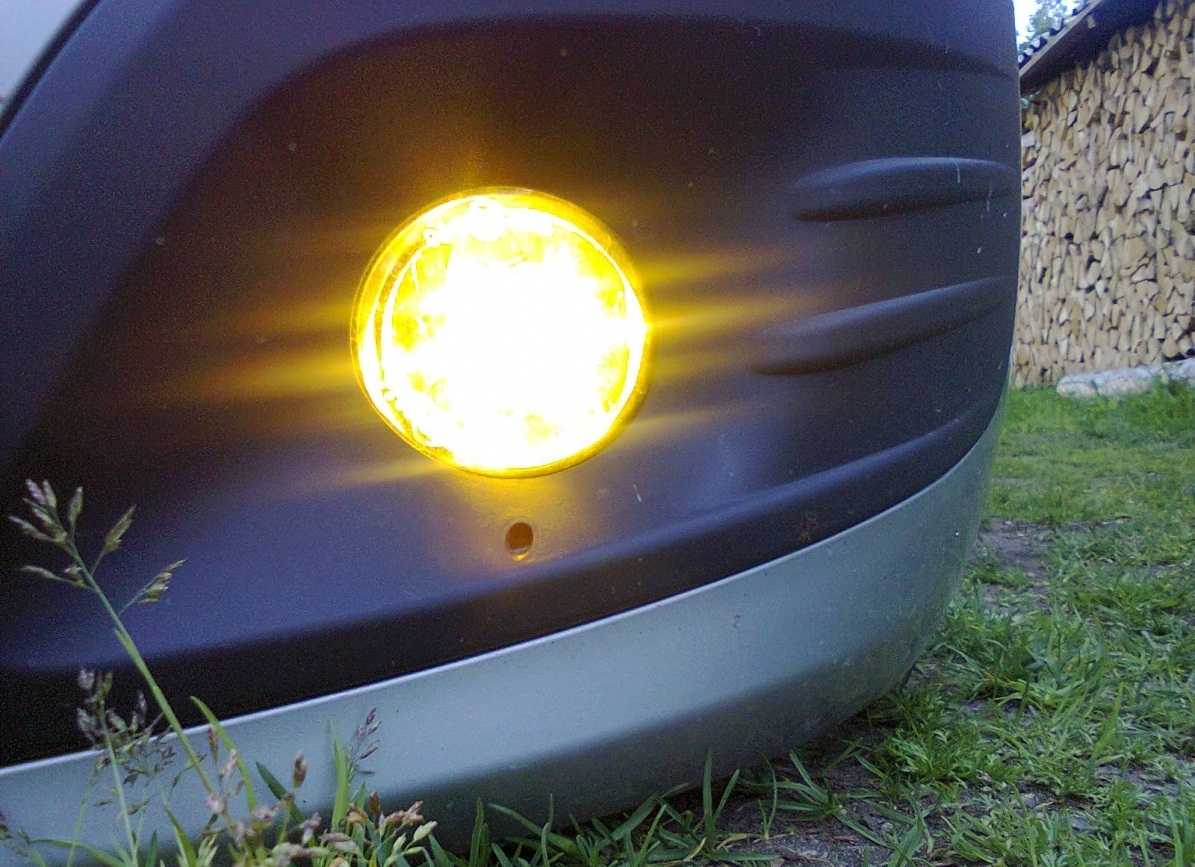

Особенности противотуманных фар на Ларгус

Если рассматривать российский универсал Лада Ларгус, то для него ПТФ имеют конструктивные различия в зависимости от периода нахождения модификации на конвейере. Некоторые комплектации («Норма») не оснащаются данной светотехникой, поэтому перед приобретением владельцу Лада Ларгус следует заглянуть в бампер и убедиться в присутствии соответствующих ниш под ПТФ. Обычно они закрыты специальными заглушками. Все присутствующие на рынке версии фар изначально укомплектованы лампочками.

Как вариант, можно прибегнуть к установке ксеноновой светотехники. Здесь заранее рекомендуем проконсультироваться в применимости ксеноновой лампы к корпусу фары, поскольку их геометрические особенности могут не совпасть. Если все подходит, то это будет наиболее рациональным вариантом, ведь ксеноновые лампы избавят стекло ПТФ от постоянного растрескивания от температуры нагрева. Также отметим возможность установки светодиодных источников освещения.

Как быстро заменить ПТФ?

Если рассматриваемые нами световые приборы повредились, то замена противотуманных фар не займет много времени. Далее приведем инструкцию действий на примере левой ПТФ, поскольку все манипуляции с заменой правой фары будут абсолютно идентичными.

В качестве инструмента к работе привлекаем крестообразную отвертку.

Действуем из-под машины LADA Largus оперативно без демонтажных операций с передним бампером.

1. Сначала производим снятие переднего подкрылка (левого).
2. Отжимаем фиксатор, которым удерживается колодка кабельного жгута.
3. Саму колодку снимаем с цокольного вывода фары.
4. Далее выкручиваем три винта, посредством которых ПТФ удерживается в посадочном месте бампера.
5. Вынимаем фару наружу и откладываем в сторону.
6. В образовавшуюся нишу устанавливаем новое светотехническое устройство.
7. Подключаем ПТФ к сети и проверяем функционал.
8. Возвращаем подкрылок на штатное место.
9. При потребности регулируем световой пучок.

Выбор ПТФ по цвету и маркировке

Стекла противотуманных фар должны быть обязательно молочными или жёлтыми. Так оптические лучи рассеиваются гораздо лучше в условиях плохой видимости. Прозрачные фары не могут называться противотуманными, как и синие или красные изделия. За цвета не по ГОСТу можно получить штраф от сотрудников ГИБДД, так как установка таких противотуманок спереди запрещена.

Есть определенные нюансы и при выборе ламп в зависимости от цвета светофильтра. Если ПТФ желтые, то подойдут лампы с белым световым спектром. Если же стекла молочные, то лампа должна испускать жёлтый световой луч. Сегодня самыми эффективными противотуманками считаются последние.

https://youtube.com/watch?v=ZecYBqip-lE

В широком ассортименте противотуманных фар для Лады Ларгус обязательно нужно обращать внимание на маркировки. Буквенное обозначение «Е» с цифрами в кружочке говорит о том, что оптика имеет сертификацию одного из государств Европейского союза

Число соответствует коду той или иной страны. После этого символа должна быть буква латинского алфавита, которая расскажет о типе и назначении фары. ПТФ маркируются буквой «В». Лампы в них используются по большей части галогенные с цоколем H1 или H3, однонитевые, с потребляемой мощностью до 60 Ватт. Такие источники света способны создавать луч с широким спектром рассеивания.

Установка ПТФ

Для монтажа ПТФ на Lada Largus понадобятся следующие элементы:

• облицовки на левую и правую ПТФ;
• комплект подключения противотуманок для автомобилей ВАЗ;
• противотуманные фары.

Чтобы сэкономить время, рекомендуется заранее приготовить все инструменты, с помощью которых можно быстро разобрать фару. Следует запастись терпением, чтобы сделать все аккуратно, ведь если сломать крепления или сами ПТФ, то ремонт не поможет, придется менять деталь на новую.

Начальный этап

Первым делом нужно открыть капот и отсоединить минусовую клемму от аккумулятора. После этого можно начинать демонтировать передний бампер. Чтобы сделать это, следует открутить саморезы на колёсных арках и креплениях нижней части бампера, а также болты.

Особенно нужно обратить внимание на саморезы, которые расположены по углам бампера. Ими он крепится непосредственно к крыльям

Чтобы до них добраться, придется немного отодвинуть установленные подкрылки (их крепление по колёсным аркам уже откручено). Дальше можно приступать к снятию бампера. Делается это аккуратно, строго по направлению движения.

Второй этап

Далее необходимо снимать заглушки. Для этого на внутренней части бампера нужно отсоединить крепления и вместо них установить фиксаторы под противотуманки у Ларгуса. Затем можно при помощи саморезов прикрутить ПТФ к бамперу. Под ним нужно закрепить жгут проводов на кузов, а на него – провод «массы». Для надёжности провода стягиваются стяжками и укладываются в тюбинг.

Третий этап

На этой стадии нужно вывести провода от ПТФ в подкапотное пространство. Без этого нельзя протянуть проводку до монтажного блока. В процессе работы необходимо по возможности собирать провода с помощью стяжек. При желании можно одновременно с этим поставить более мощный сигнал, чтобы не заниматься прокладкой проводки по нескольку раз. Далее следует установить бампер на его законное место, при этом все необходимые действия выполняются в обратной последовательности.

Четвертый этап

На этом этапе все работы производятся уже в салоне автомобиля. Нужно найти место, где будет установлена кнопка включения противотуманных фар. Это может быть выход с заглушкой или новое отверстие в любом удобном месте. Провода от установленной кнопки проводятся к монтажному блоку.

Заключительный этап

На завершающей стадии все работы сосредоточены на монтажном блоке. Провода от кнопки и от самих противотуманных фар должны уже находиться в непосредственной близости друг от друга и рядом с монтажным блоком. Проблем с подключением возникнуть не должно, если в точности следовать инструкциям и схеме, которая обязательно прилагается к комплекту ПТФ у Ларгуса.

После успешного подключения остаётся лишь проверить свет фар: он не должен ослеплять встречных водителей. Правильно отрегулированный луч — один из факторов безопасности на дороге

Важно соблюдать поэтапную последовательность действий по установке ПТФ. Если же имеются сомнения относительно собственных возможностей, то лучше обратиться к специалистам и сохранить свои нервы и время

Как установить противотуманные фары?

Перед началом процедуры по установке комплекта противотуманных фар в бампер Лада Ларгус выполняем ряд подготовительных манипуляций, связанных с предварительной проверкой правильности подключения проводов и работоспособности изделий, а также запасаемся потребным инструментом, набор которого весьма прост.

Монтажная процедура несложна, поэтому смело приступаем к ее реализации.

Открываем капот и обесточиваем сеть путем снятия клемм с АКБ. Теперь можно снимать передний бампер, что позволит корректно установить и подключить противотуманные фары, а также закрепить проводку. Откручиваем снизу винты, которыми этот элемент удерживается на кузове LADA Largus. То же проделываем с болтами под капотом и саморезами в колесных арках

Повышенное внимание адресуем двум, спрятавшимся в углах бампера болтам, поскольку без их «капитуляции» он не поддастся съему, ведь его не «отпустят на волю» крылья. Чтобы победить эти крепежные компоненты воспользуемся отверткой

Во время манипуляции аккуратно отводим подкрылок, чтобы не мешал нашим действиям. Съем бампера выполняем аккуратно, потянув его строго вперед (по ходу движения). Далее, удобно расположив кузовное изделие, выполняем демонтаж заглушек. На внутренней поверхности бампера отцепляем фиксирующие компоненты, после чего заглушки легко извлекаются. Помещаем в ниши бампера новые ПТФ и приступаем к их надежному креплению. Это выполняем посредством винтов, которыми прикручиваем светотехнические устройства к кузовному элементу. Теперь по внутренней полости бампера прокладываем проводку и фиксируем ее с помощью скотча и стягивающих хомутиков. Делаем это на обеих сторонах кузовного элемента. Минусовые провода скрепляем с кузовом, который выступает в качестве «массы» автомобиля Лада Ларгус. Устанавливаем бампер и фиксируем его указанным перечнем крепежа, действуя в обратном порядке. Далее потребуется вывести концевые участки проводов ПТФ в подкапотную зону. При прокладке также применяем скрепляющие стяжки. Перемещаемся в салон и выбираем место для крепления заранее приобретенной кнопки включения ПТФ. Саму кнопку можно врезать в понравившийся участок панели, что будет более эстетично в сравнении с фиксацией ее на поверхности салонного элемента. Концы проводки, прикрепленные к выводам кнопки, направляем к монтажному блоку с реле и предохранителями. Вспомнив о кабельных концах ПТФ, подводим их также в район дислокации блока, который располагается по левый бок от рулевой колонки. Действуем по положениям инструкции, прилагаемой к комплекту оптики. Выполняем все коммутационные манипуляции, соединяя провода, как обозначено в схеме инструкции. В завершении проверяем работоспособность новых световых устройств и при потребности регулируем корректность направления светового пучка.

Как выбрать осветительный элемент

Ассортимент ламп для установки в автомобильные фары очень обширен. Однако, имеется два фактора, существенно ограничивающих возможности выбора:

• конструкция блок-фары, не позволяющая применять любые понравившиеся варианты;
• требования правил, прямо запрещающие установку любых элементов, отличающихся от тех, которые были изначально использованы производителем.

В автомобиле Лада Ларгус функции ближнего и дальнего света выполняет одна двухнитевая галогеновая лампа. Это удобно, так как позволяет сэкономить пространство под капотом и уменьшить габариты блок-фары. Одна вольфрамовая нить выдает пучок света большей яркости, направленный преимущественно по горизонтали (дальний свет), а вторая создает луч с углом раскрытия 30°, из которых 10° направлены выше горизонтали, а остальные 20° — ниже нее.

Возможность уменьшить размер блок-фар оборачивается необходимостью менять лампочку при выходе из строя любой нити, даже если втора работает вполне устойчиво. Кроме этого, всегда приходится менять обе лампы, левую и правую, поскольку для качественной подсветки нужен комплект из двух подобранных по характеристикам светильников.

Цоколь ламп Лада Ларгус

Дальний и ближний свет реализован с помощью одной лампочки с цоколем h4. Помимо этого для разных позиций использованы следующие типы цоколя:

Кроме того, имеется бесцокольная лампочка C3W, освещающая регулятор печки.

Таблица применяемых ламп в Ладе Ларгус

Рассмотрим, какие лампы устанавливаются для световой сигнализации на Ларгус. Передние лампы:

Передние лампы	Тип	Мощность, Вт
Ближний/дальний свет	H4	60/55
Передний поворот	PY21W	21
Габариты	W5W	5
Противотуманные фары	Н11	55
Боковые габариты	WY5W	5

Задние лампы	Тип	Мощность, Вт
Указатели поворота	PY21W	21
Габариты и сигнал торможения	P21/5W	21/5
Противотуманный свет	P21W	21
Задний ход	P21W	21
Дополнительный стоп-сигнал	P21W	21
Лампа освещения номерного знака	W5W	5
Освещение багажника	W5W	5

Освещение салона и служебная подсветка:

Назначение лампы	Тип	Мощность, Вт
Плафон освещения салона	W5W	5
Индивидуальное освещение	W5W	5
Фонарь вещевого ящика	W5W	5
Подсветка прикуривателя	W1.2W	1,2
Подсветка блока вентиляции, кондиционирования и отопления	W1.2W	1,2
Подсветка выключателя аварийной сигнализации	W1.2W	1,2

Лучшие лампы н4 для Ларгуса

Для установки в дальний/ближний свет Лады Ларгус необходимы галогеновые светильники H4, предусмотренные оптикой блок-фар. Наиболее популярные модели:

• Philips X-treme Vision. Яркие лампы, дающие холодный белый свет. Это удобно в хорошую погоду, но в туман или снегопад эффективность освещения резко снижается;
• Philips LongLife EcoVision. Недорогие модели, обладающие увеличенным временем работы;
• Osram Original Line. Всепогодная конструкция с расширенной зоной покрытия;
• Bosch Pure Light. Обладают ярким светом и увеличенным сроком службы.

По свидетельствам пользователей, оптимальный вариант — Bosch Pure Light, самые дешевые и яркие конструкции. Philips X-treme Vision — слишком дорогие и нередко быстро выходят из строя, кроме того, модели vision 130 слишком часто подделываются недобросовестными производителями из стран Юго-Восточной Азии. Изделия фирмы Osram представляют собой средний вариант по характеристикам и длительности службы, но при покупке надо внимательно следить за напряжением питания — многие модели рассчитаны на 24 В.

Подведем итоги

ПТФ являются достаточно полезными устройствами, помогающими водителю уверенно двигаться в затрудненных погодных условиях. Как видно, не все комплектации Лада Ларгус изначально имеют в своем арсенале такие светотехнические устройства. Для заботливых владельцев это не является преградой, и они без особых усилий приобретают и устанавливают ПТФ в свои автомобили.

Мы рассмотрели два варианта установки светотехники в LADA Largus и выявили, что они достаточно просты. Если в вашем универсале еще отсутствуют эти полезные изделия, то смело приобретайте их и монтируйте, после чего непогоде вас напугать будет не под силу.

Основные выводы

Замена ламп ближнего света на Ладе Ларгус производится по обычной для большинства автомобилей методике. Никаких особых предварительных действий не требуется, кроме временного демонтажа АКБ, не позволяющей получить доступ к левой фаре. Выбирая светильник на замену, следует внимательно изучать его параметры и подбирать модели с наиболее удачными характеристиками для данного региона или условий эксплуатации. Оптимальным вариантом станут модели производства известных фирм, погоня за низкой ценой не оправдает ожиданий и может обернуться лишними расходами.

Именно из соображений безопасности водителей и пешеходов Правилами дорожного движения и Техническим регламентом о безопасности колесных транспортных средств запрещена эксплуатация автомобилей с внешними световыми приборами, не соответствующими требованиям конструкции данного транспортного средства.

Ведь, с одной стороны, необходимо, чтобы автомобиль был хорошо виден на дороге, а с другой – опасно ослепить других водителей или пешеходов слишком ярким или неправильно настроенным светом фар. Работающие стоп-сигналы позволят держать безопасную дистанцию двигающимся за вами водителям. Таких нюансов множество, и каждый может сберечь не только средства и нервы, но часто и здоровье.

Лампы, применяемые в автомобиле Lada Largus

Наименование Обозначение по ЕЭК Мощность, Вт Позиция на фото Блок-фара

лампа дальнего/ближнего света Н4 60/55 1 лампа переднего указателя поворота PY21W 21 5 лампа габаритного света W5W 5 7 Лампа противотуманной фары Н11 55 2 Лампа бокового указателя поворота WY5W 5 6 Задний фонарь

лампа указателя поворота PY21W 21 5 лампа сигнала торможения и габаритного света P21/5W 21/5 3 лампа противотуманного cвета P21W 21 4 лампа света заднего хода P21W 21 4 Лампа дополнительного сигнала торможения Р21W 21 4 Лампа фонаря освещения номерного знака W5W 5 7 Лампа плафона освещения багажника W5W 5 7 Лампа плафона освещения салона W5W 5 7 Лампа индивидуального освещения W5W 5 7 Лампа плафона освещения вещевого ящика W5W 5 7 Лампа подсветки выключателя аварийной сигнализации и прикуривателя W1,2W 1,2 8 Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием W1,2W 1,2 9

На отечественном рынке Лада Ларгус появилась не так давно. Выпуск ее начался более 15 лет назад. Она стала прототипом Dacia Logan MCV. Экстерьер автомобиля от своего предшественника мало чем отличается, лишь логотипом, который установлен на радиаторной решетке.

Главное ее достоинство заключается в стойкой подвеске. Благодаря этому LADA Largus стала настоящей находкой для российских дорог

Она уверенно держится на скользкой поверхности, что важно в зимнее время года. Машина тяжеловата на ходу и недостаточно хороша в управлении

Выход из строя осветительных приборов – частая проблема для данной модели. Она не относится к разряду сложных, но требует незамедлительного устранения. Даже незначительное ухудшение качества светового потока является поводом для замены лампы.

Какую лампу выбрать? Первый вопрос, возникающий у владельцев автомобиля

Выбор на рынке автоаксесуаров огромен, а на какие характеристики стоит обращать внимание, не все знают. Поможет в решении этой проблемы наша таблица

Она содержит детальную информацию относительно того, какая лампа для какого узла подходит в Ладе Ларгус. Если работа выполняется самостоятельно, то обязательно просмотрите видео замены лампы ближнего света. В нем наглядно показаны все особенности и тонкости процесса.
