Замена лампы противотуманной фары

Статьи посвященные ПТФ

Как установить противотуманные фары? Если на вашем автомобиле нет противотуманок, то можно купить установочный комплект и вмонтировать фары самостоятельно, оставив при этом родной бамперКакие противотуманные фары выбрать?

На Самары существуют 3 вида ПТФ + подходящие аналоги. Возникает вопрос, какие из них светят лучше? Как определить подделку ПТФ «Киржач»?

Сегодня на рынке полно подделок на ПТФ Киржач, т. к. он считается лучшим среди остальных конкурентов.

Поэтому перед покупкой важно уметь отличать подделку от оригинала. Не работают противотуманки, что делать?

Куда смотреть, и где искать причину неисправности, если ваши противотуманные фары не работают.

Установка противотуманок BMW5 + Видео

Замена лампы в противотуманной фаре BMW5 производится после снятия противотуманки. Сначала снимаем декоративную решётку, которая расположена рядом с ПТФ и крепиться декоративным штифтом и зажимом. Вынув решётку, откручиваем крепёжные болты фары и отводим её в сторону. С обратной стороны противотуманки извлекаем пружину, слегка нажав на неё. Поддев с тыльной стороны, снимаем крышку фары.

Внутри ПТФ отсоединяем пружинный зажим и держатель. Сняв крышку контактов, извлекаем вышедшую из строя лампочку и ставим новую. Затем монтируем крышку и фиксируем её в обратной последовательности. При этом следует проверить состояние прокладки. После этого ставим ПТФ на прежнее место и устанавливаем декоративную решётку.

Замена лампочки в противотуманной фаре довольно простая процедура, которую несложно выполнить самостоятельно

Однако следует соблюдать осторожность, особенно это касается галогенных ламп, которые находятся под постоянным давлением. Во избежание травм необходимо использовать перчатки и защитные очки

https://youtube.com/watch?v=DIKDWejwQw0

Как выбрать ПТФ

При выборе противотуманных фар следует обратить внимание на два параметра:

Цвет. Стекла ПТФ должны быть либо желтого, либо молочного цвета. Лучи такого спектра наиболее эффективны в туманной среде. Более того, ПДД разрешает установку ПТФ только таких цветов, поэтому, установив синие или иные “противотуманки”, можно получить административный штраф за нарушение правил.

Совет: с ПТФ с желтыми стеклами оптимально использовать белые лампы накаливания. И, соответственно, желтые лампы накаливания подходят к “противотуманкам” со стеклами молочного цвета.

Маркировка. Наличие на фаре буквы “Е” (возможно, с цифрами) говорит о сертификации фар в ЕС. Далее должна следовать латинская буква, обозначающая название и тип светового прибора. У ПТФ это должна быть буква”B”.

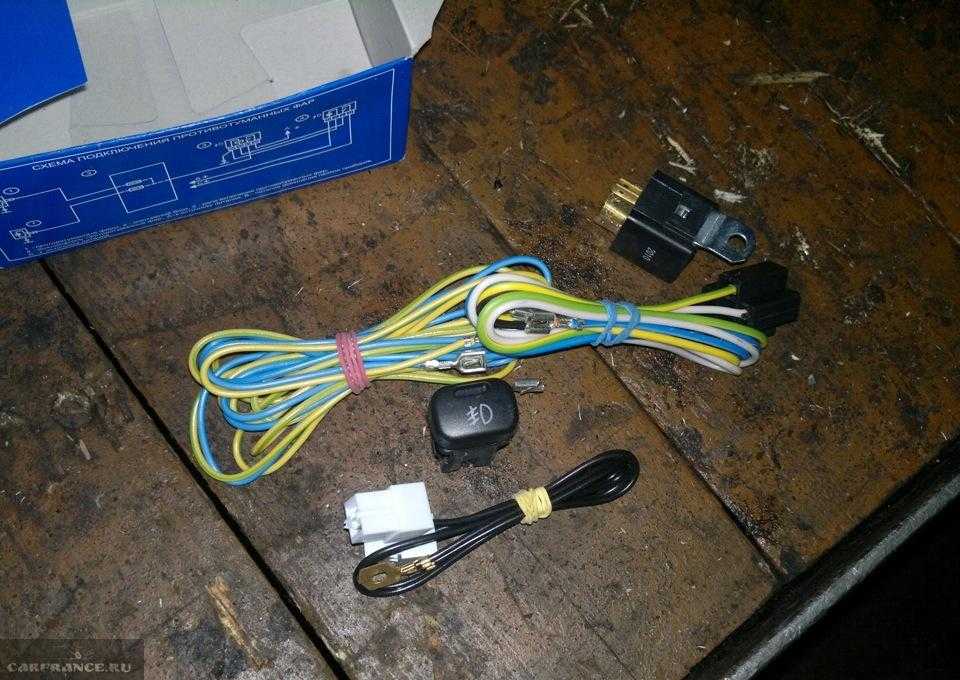

Что входит в комплект ПТФ

Стандартная комплектация набора для установки противотуманных фар включает:

• фары с лампочками;
• комплект проводов;
• электромагнитное реле;
• кнопка включения ПТФ;
• схема подключения ПТФ ВАЗ 2114.

Установка ПТФ на ВАЗ 2114

Есть три способа поставить ПТФ на автомобиль:

• Купить новый бампер с установленными “противотуманками”. Это самое простое, но дорогое решение. Такой бампер можно приобрести в тюнинговом ателье, где произведут его установку и подключение ПТФ ВАЗ 2114.
• Купить бампер ВАЗ 2115, подходящие “противотуманки” и самостоятельно установить и подключить детали.
• Купить подходящие ПТФ с облицовкой, самостоятельно врезать их в стандартный бампер и произвести подключение к бортовой сети.

Чтобы заменить или доработать стандартный бампер ВАЗ 2114, его необходимо демонтировать с автомобиля. Отверстия в бампере следует разметить по трафарету, а затем вырезать лобзиком или высверлить.
В готовые отверстия необходимо вставить и закрепить облицовку фар (очки). Крепление необходимо производить максимально надежно, так как плохо закрепленные “противотуманки” будут вибрировать при движении, что сократит срок их службы.
Когда фары закреплены в бампере, а сам он установлен на штатное место, остается произвести подключение ПТФ ВАЗ 2114.

Устройство электрооборудования и противотуманных фар на ВАЗ-2114

Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.

Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:

А также, схемы непосредственного подключения противотуманных фар.

Причины выхода из строя

Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:

• Перегорание предохранителя.
• Сгорели лампочки.
• Окисление контактных соединений.
• Нет контакта на массу.
• Не работает кнопка.
• Отсутствует питание.
• Неверное подключение.
• Сломано реле.

Не горят лампы ПТФ (методы устранения неисправностей)

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется — тестер, а вот для ремонта — набор отверток, ключей и некоторые запасные части.

Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Стоит отметить, что на каждую фару идет свой предохранитель, поэтому необходимо проверить в монтажном блоке те, которые отмечены F8 и F9. Номинально пропускаемый ток составляет 7,5А.

Если на автомобиле погасли обе противотуманки сразу, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.

Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.

В данном случае, методом лечения является зачистка контактной группы соединения разъемов.

Нет контакта на массу

Причиной отказа работы противотуманных фар становится то, что нет надежного контакта на массу.

Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Не работает кнопка

В процессе эксплуатации внутренние элементы кнопки выключения подвергаются износу и могут выходить из строя. Поэтому, еще одним этапом диагностики не работающих противотуманных фар становится кнопка. В этом случае, не работать будут обе блок-фары. Диагностировать неисправность можно двумя способами: прозвонить соединения кнопки мультиметром на сопротивление, или установить новую кнопку и попробовать включить фары.

Отсутствует питание на фишке ПТФ

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на противотуманные фары не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой, которая представлена ниже.

Неверное подключение

Эта неисправность обычно встречается, когда автомобилист сам подключил противотуманные фары, но при этом где-то неверно соединил провода с реле или кнопкой.

Для устранения причины неисправности необходимо проверить все соединения согласно монтажной схемы подключения ПТФ и общей схемы электрооборудования автомобиля.

Сломано реле

Для того, чтобы всё работало правильно, как и в случае с фарами и стоп-сигналами, подключение противотуманных фар проводится через реле. Конечно, и оно не вечно — постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести из строя этот элемент.

Диагностика проводится по аналогии с кнопкой. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.

Выход из строя самих противотуманных фар

Рассмотрим картинку выше. Поскольку отражатель уже изношен, то его «осколки» проникают в фару и «наносят вред» самой лампе. В данном случае, лампа будет перегорать очень часто, и, если вторая фара в таком же состоянии, то будут перегорать обе сразу! А владелец будет искать коротыш!

Поэтому, старайтесь обращать внимание на состояние самой ПТФ.

Способы установки

Есть несколько вариантов оснастить свой автомобиль системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Стандартный комплект ПТФ включает несколько элементов:

• Фары;
• Лампочки;
• Реле включения;
• Комплект проводов;
• Схема подключения;
• Кнопка для включения/выключения ПТФ.

Выбирая комплект, обратите внимание на то, чтобы фары соответствовали форме очков, то есть облицовочных элементов.

Стандартный комплект

Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Ее используют при заводской установке ПТФ на дорогих версиях модели.

Ксенон в ПТФ

Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.

Все дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип действия ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ предназначены для определенных видов ламп, потому с ксеноном они не справляются. В результате в отражателе наблюдается чрезмерное отражение, происходит преломление лучей, свет размывается. К чему это ведет? К ослеплению водителей встречного транспорта.

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Другой вариант — комбинация ксенона и желтых противотуманок. Вам потребуются ксеноновые лампочки Н1, которые монтируют в бутылочную крышку и только после этого ставятся в фару. Так световой пучок получает более ровные границы, не слепит участников встречного движения, лучше подсвечивает дороги при плохой погоде. Только после установки этого комбинированного освещения обязательно убедитесь, что ваши фары действительно не слепят встречные машины.

Расположение ПТФ

Противотуманные фары в соответствии с нормативными документами должны устанавливаться на транспортных средствах исключительно попарно на расстоянии не более 250 мм от нижней кромки рассеивателя до дорожного покрытия. При этом расстояние от края боковых габаритов автомобиля до центра ПТФ должно быть менее 400 мм. Кроме этого, при установке противотуманок должно соблюдаться условие их расположения не выше уровня фар ближнего света или головной оптики, если она выполнена по принципу совмещения ближнего и дальнего света. Исключением являются автомобили повышенной проходимости, на которых фары основного света могут монтироваться выше.

В зависимости от конкретной модели транспортного средства противотуманные фары могут быть включены в основную комплектацию или интегрированы в блок-фары головного света, при условии, что лампочки противотуманного света установлены ниже ламп основной оптики. В некоторых модификациях автомобилей ПТФ устанавливаются отдельно. В этом случае они, как правило, монтируются на переднем бампере.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

• Установка фар;
• Подключение к сети;
• Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

• Напильник;
• Дрель и сверла;
• Электрический лобзик;
• Рулетка;
• Маркер.

Элементы для подключения

Теперь непосредственно о работе.

1. Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
2. Удалите всю грязь с бампера.
3. Выполните разметку под установку будущей противотуманной оптики.
4. Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
5. По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
6. Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
7. Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
8. С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
9. Напильником обработайте места среза.
10. Внешнюю часть очков в итоге должна плотно войти в отверстие.
11. В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
12. Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

• Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
• Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
• Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
• Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
• Теперь колодку подключите к монтажному блоку, а блок верните на место;
• Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.

Как известно, с завода изготовителя противотуманные фары не устанавливаются на ВАЗ-2114. Это дополнительная опция, которая доступна при продаже автомобиля в салоне официального дилера. Но, иногда, даже этот узел может выйти из строя. В данной статье рассмотрим, какие же причины возникновения поломки, а также методы их решения.

На видео ниже показан способ правильного подключения ПТФ к проводке ВАЗ-2114. Приведена подробная схема подключения:

Полезное видео

Дополнительную интересную информацию вы сможете почерпнуть из видео ниже: Если вы уже меняли лампочки в противотуманки ваз 2114, процесс займет всего несколько минут. На некоторых моделях ПТФ объединены с головной оптикой, поэтому для замены лампы нужно разбирать основные фары.

Замена лампы в противотуманной фаре на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115Противотуманки они расцениваются только как дополнительный источник света, когда главным источником света является так сказать головной свет (Головной свет это ближний и дальний свет фар, который светит в автомобилях из главных фар а не из противотуманных фар), но головной свет бывает время от времени совершенно не нужен, вот например если у вас отлично светят противотуманные фары то днём можно включать их а не основной свет, ну и не в этом даже дело, а дело всё в том что противотуманки (Из наименования уже понятно) сделаны только для того, чтоб освещать дорогу во время тумана, так как когда на улице стоит сильный туман то и соответственно маленькие частицы воды в нём находятся, потому при включение головного света он попадает на эти самые маленькие частицы воды и в связи с этим происходит отражение и тем свет начинает попадать на встречных водителей слепя их при всем этом, вот например многие ездили в туман и многие уже лицезрели как при заезде в него свет рассеивается и начинает обхватывать огромную площадь чем это было до заезда в туман, итак вот чтоб такового не происходило и были выдуманы противотуманки, свет от их не рассеивается только по той причини то что они размещены в самой нижней части автомобиля, а туман в главном с маленькими частичками воды летает на некое расстояние выше от земли и потому в самом низу тумана и частичек воды обычно бывает сильно мало.

Где находится лампа в противотуманной фаре?

Лампу в фаре можно будет узреть исключительно в случае разборки лампы, ну либо же в случае извлечения самой лампы из фары, но всё же чтоб вы знали ориентировочное местопребывание лампы сходу отметим тот факт то что лампа находиться в самой центральной части самой фары, но её зарывает рассеиватель который нужен для того чтоб из фары шёл более сильный свет, вить если его не будет то и сама фара светить очень плохо будет, но на данный момент не об этом, более тщательно с тем что находиться снутри противотуманной фары вы сможете ознакомить на малеханькой фото которая изображена на самом фото чуток ниже:

Противотуманные фары (ПТФ) – это блок оптики, который может быть расположен как в сборы с основной фарой автомобиля, так и вынесен отдельно – чаще всего по краям бампера. Противотуманные фары предназначены для освещения обочины и дороги в тяжелых погодных условиях: когда лучи ближнего и дальнего света отражаются об толщу тумана, тем самым создавая световую стену перед автомобилем, то противотуманные фары – дают плоский и широкий луч, который стелется ровно над дорогой, чтобы не освещать сам туман. Помимо того, что противотуманные фары освещают вам дорогу в тяжелых погодных условиях, они так же помогают сделать вас заметнее для других участников дорожного движения.

None Владельцы же стандартных комплектация – передние ПТФ устанавливают собственноручно, а как это сделать Вам, рассмотрим чуть ниже.

По факту на ВАЗ 2114 2113 2115 очень плохой головной свет, ночью ездишь практически в слепую! Поэтому молодежь ставит ксенон в головной свет, устанавливают ПТФ – и ксенон в них! =) А автовладельцы постарше –довольствуются простой установкой ПТФ!

Кстати, головной свет на ваз 2114 – так же бывает от разных производителей, но какой выбрать? Ответы вы найдете здесь: Киржач или Бош?

Виды лампочек в ПТФ

Для освещения используют несколько видов лампочек:

Галогеновые лампочки являются самыми распространенными. Они считаются достаточно эффективными и не ослепляют встречку. Вместе с тем такие лампочки в туманки ваз 2114 имеют малый ресурс и сильно нагреваются. Резкое охлаждение нагретого стекла может привести к трещинам и сколам. Если в погоне за освещенностью водитель установил слишком сильные лампы по сравнению со штатной мощностью, это приводит к перегреву БУ и автоматическому выключению фар.

Светодиодные лампочки пользуются все большей популярностью. Они отличаются широким цветовым диапазоном, достаточной яркостью и эффективным энергопотреблением. Светодиодки слабо нагреваются и не перегревают рабочую зону фары. Поэтому при длительной работе ПТФ фары не оплавляются и не выходят из строя. Фары с такими лампочками не слепят встречные машины. Но светодиодные лампы дороже галогеновых. Также необходим тщательный подбор ламп: они подходят не для всех типов фар.

Газоразрядные, или ксеноновые лампы, считаются самыми мощными и эффективными. В правилах есть строгие ограничения по использованию газоразрядных ламп. По закону эти лампы используют только в фарах с маркировкой «D», оснащенных автоматическим корректором. Их установка и замена отличается большей сложностью, чем установка галогеновых и светодиодных вариантов. При правильной установке срок их службы составит около 3 лет.

Существенными недостатками ксеноновых ламп являются высокая цена и тот факт, что если перегорела одна из лампочек, нужно будет заменить обе лампы.

Зачем нужны ПТФ на ВАЗ 2114

Туман редко распространяется до земли, поэтому между ним и земной поверхностью остается небольшая прослойка прозрачного воздуха. Противотуманные фары формируют узкий в вертикальной плоскости (но широкий в горизонтальной) пучок света, который направлен параллельно поверхности дороги. Тем самым ПТФ ВАЗ 2114 подсвечивают туман снизу и дорога хорошо освещается. Широкий луч света улучшает видимость обочины дороги и боковой разметки, что помогает не выехать за пределы проезжей части.
Распространено заблуждение, что эффективные ПТФ могут быть только со стелами желтого цвета. В реальности одинаково хорошо освещают дорогу как желтые, так и белые фары. Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или иного светового излучения.
Следует помнить, то даже лучшие “противотуманки” — не панацея. В сильный туман при правильно отрегулированных ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость движения.
В некоторых случаях на машины устанавливаются задние ПТФ красного цвета, которые улучшают видимость авто во время тумана.

Маркировка ПТФ и применение

Все противотуманные фары, сертифицированные на территории РФ, маркируются индексом «Е22» с обозначением категории (типа) источника света:

• «В» — противотуманные фары;
• «С» — фары ближнего, если они изготовлены в виде отдельного устройства;
• «R» — фары дальнего света, если это отдельное устройство;
• «H» — фары с галогеновыми лампами;
• «PL» — лампочки с пластмассовыми рассеивателями;
• «S» — стеклянные блок-фары.

В процессе эксплуатации автомобиля следует иметь в виду, что противотуманные фары не могут заменить режим ближнего света головных фар так, как дальность их освещения значительно меньше. В то же время совместное использование ПТФ с габаритными огнями существенно улучшает видимость проезжей части в сумерках и в условиях плохой видимости.

Помните, что высоконаправленный свет противотуманных фар при тумане не улучшает видимость, а наоборот ухудшает освещённость дорожного покрытия за счёт высокой отражающей способности капель влаги. Наиболее эффективными являются противотуманные фары с жёлтым оттенком, поэтом при выборе противотуманок следует отдавать предпочтение именно этим моделям.
