Замена ламп в противотуманных фарах ваз 2120

Вариант №1

В первую очередь необходимо выбрать место для установки аксессуара — это будет небольшой отсек под бампером. Далее, нужно знать, что для «десятки» существует два разных вида этих фар: рифленые (они рассеивают свет) и прозрачные (они светят пятнами). Второй вариант считается более модным, хотя, на наш взгляд, и менее полезным. Для успешной установки потребуется дополнительно приобрести клавишу, желтый индикатор клавиши, реле, провода, клемму для массы, широкую и узкую клемму типа «папа», широкую и узкую клемму типа «мама», а также пластиковые колодки и рамки для самих фар.

Под капотом нужно будет отсоединить провода, которые ведут к датчику уровня жидкости и бачку омывателя. Для этого потребуется открутить гайку бачка омывателя и вытянуть весь пучок проводов, который находится под левым лонжероном. В разъеме Ш1 нас будут интересовать три провода: один желтый и два желто-черных. Теперь отрезаем два куска от желтого провода и вытягиваем их внутрь салона машины. Зачищаем провода, обжимаем широкими клеммами типа «папа», после чего вставляем их в колодку таким образом, чтобы помеченный провод присоединился к желто-черному. Теперь можно соединить колодку и прижать к жгуту два желтых провода, а затем поставить на место бачок омывателя.

Далее наступает очередь еще двух кусков провода — каждый по 50 см длиной. Обжимаем их клеммой под массу и прикрепляем к шпильке одновременно с проводом массы от фары. После того как провод противотуманки протянут внутри переднего лонжерона, вытягиваем оба провода в том месте, где будет крепиться наш аксессуар. При этом каждый из проводов следует обжать широкой клеммой массы.

Следующий этап заключается в одевании скоб на бампер, а колодок под широкую клемму типа «мама» — на провода. Теперь готовим сами фары, для чего вставляем в них лампочки. Во время этого процесса запрещается прикасаться к лампочкам подушечками пальцев. Если допустить касание, то после нагрева лампочки лопнут. Поэтому если вам уже довелось дотронуться до них, следует обезжирить все поверхности. После этого можно присоединить черный провод к корпусу, а желтый — к лампочке. Надо сказать, что вся процедура установки противотуманных фар ВАЗ 2110 занимает не более двух часов.

Вариант №3

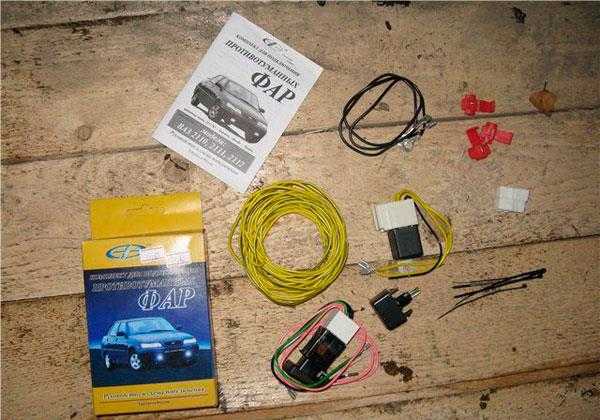

Для начала необходимо ознакомиться с тремя изображениями, на которых видны схемы подключения противотуманных фар ВАЗ 2110, колодки реле, колодок разъемов Ш1/Ш2, а также содержимое комплекта ПТФ.

1. Необходимо взять колодку ПТФ, проложить розовый провод до черного ящика (ЧЯ), где и присоединить его к колодке реле 85.

2. Контакт 3 в колодке Ш1 нужно запитать из клеммы 30, которая расположена на колодке реле.

3. Клемму 87 в колодке реле соединяем с контактом 5 из колодки Ш1.

4. Теперь осталось только соединить коннектором черные провода, которые есть на колодке реле 86 и на контакте 4 из колодки Ш2.

————-

1. Соединяем контакт 1 колодки Ш1 с проводами ПТФ и, таким образом, ведем желтый короткий провод к левой фаре.

2. В контакт 6 колодки Ш1 присоединяем правую фару с помощью длинного желто-черного провода.

3. Теперь пришло время вставить колодку Ш1 внутрь разъема.

4. А колодка реле занимает свое место на задней стенке ЧЯ.

————-

Берем на приборной панели зеленый провод от колодки ПТФ, который находится на контакте 10, и присоединяем его к контакту 58R из колодки переключателя освещения.

Теперь соединяем коннектором белые провода, один из которых берем в колодке ПТФ, а другой — в переключателе освещения. После аналогично соединяем черные провода и ставим комбинацию приборов, кнопки и козырек комбинации на свои места.

1. Отправляем кнопку с проводами в корпус панели приборов.

2. У нас еще остались два провода: черный от контакта 7 и розовый от контакта 9. Их нужно подсоединить к индикатору включения ПТФ, после чего вставить в колодку все провода и подсоединить ее к индикатору.

3. Не забудьте проверить, работает ли подсветка кнопки.

4. Работоспособность индикатора включения противотуманных фар также подлежит проверке.

ПТФ для различных автомобилей принципиально ничем не отличаются. Разница может состоять только в типе ламп, форме фар и способе их крепления, определяющих обычно установку не на все, а на конкретную модель машины. Способ подсоединения к сети авто для всех ПТФ примерно одинаков. После установки фар их регулируют.

Установка ПТФ на Калину

На Калину устанавливают ПТФ в комплектации Люкс (обычно продают с накладками под гнезда в бампере). Еще понадобятся: реле, провода, кнопка включения ПТФ либо блок управления внешним освещением (для Калины комплектации люкс).

Снимаем бампер, извлекаем из него заглушки. Прикручиваем каждую ПТФ тремя саморезами. Чтобы протянуть кабель питания фар в салон Калины, лучше снять левое переднее колесо и защиту арок (подкрылки).

Внутри салона находим над педалью сцепления место, где пучок бортовой проводки уходит под капот. Выталкиваем там резиновый уплотнитель. Протягиваем рядом с пучком заводских проводов свои для фар.

Подтягиваем провода питания фар с разъемами к переду Калины напротив места, где будут ПТФ. Клеммы «минус» прикручиваем к кузову (только не на болты крепления защиты картера – они закручены в пластиковые патроны). Устанавливаем бампер и подключаем ПТФ.

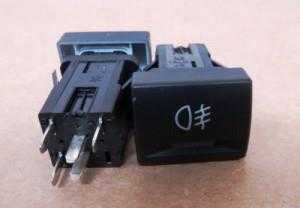

Устанавливаем кнопку включения фар одним из следующих способов:

  1. На панели между передними креслами вместо заглушки около прикуривателя.
  2. На консоль приборной панели вместо заглушки под кнопку включения кондиционера (для комплектации Калины без кондиционера).
  3. В составе приобретенного блока управления внешним освещением, который устанавливают вместо старого модуля без кнопки включения ПТФ.

От кнопки один провод подсоединяем к сине-черному проводнику замка зажигания (+12 В при включении зажигания). Второй – проводим в блок реле (на приборной панели слева колонки руля Калины). В блоке вставляем реле на предусмотренное для него место К9. К его контактам подсоединяем:

  • к «85» – провод от кнопки;
  • «86» – «масса»;
  • «31» – на +12 В;
  • от «87» – на предохранители фар (F16 и F17).

Провода от ПТФ Калины подсоединяем с другой стороны предохранителей.
