Замена противотуманки lada 2114 (ваз 2114) своими руками

Монтаж фар

Поскольку штатный бампер посадочных мест не имеет, их придется проделывать самостоятельно. Для этого может понадобиться:

Дрель со сверлом;
Электролобзик;
Напильник;
Измерительные инструменты (рулетка, линейка и т. д.);
Маркер;

Работы по монтажу противотуманных фар производятся при снятом бампере. На очищенном от грязи бампере вначале проводится разметка. Оптимальным местом для установки является уровень нижнего воздухозаборника, но на определенном расстоянии сбоку от него. Желательно, чтобы ПТФ размещались строго под головными фарами.

Сначала определяем расстояние, на котором противотуманки будут удалены от воздухозаборника. Затем выясняем, какие по размерам нужно вырезать отверстия. В этом помогут декоративные «очки». Они состоят из двух половин — внешней (она и является декоративной) и внутренней (фиксирует внешнюю часть и сами фары).

Внешняя половина очков с внутренней стороны имеет посадочный выступ, которым она должна заходить в отверстие в бампере. Для определения размеров отверстия, замеряются размеры этого посадочного выступа. После наносим разметку с соответствующими размерами на бампер.

Выполнив разметку, приступаем к вырезу отверстий электролобзиком. После этого края отверстия желательно подправить напильником

Важно добиться, чтобы внешняя часть очков заходила в отверстие плотно

В этих отверстиях закрепляем противотуманные фары при помощи болтовых соединений. Остается только закрепить поверх фар «очки».

После монтажа противотуманок, выполняем установку бампера на автомобиль. На этом первый этап закончен.

Основные причины неисправности ПТФ

Наиболее частые причины того, почему не работают противотуманки ваз 2114, выглядят следующим образом:

перегорел предохранитель;
перегорела(и) лампочка(и);
произошло окисление контактов;
пропал контакт с «массой»;
вышла из строя кнопка;
вышло из строя реле.

Кроме этого, возможны и некоторые другие, более редкие причины, которые мы также рассмотрим ниже.

И так, самая первая, и наиболее распространенная причина — это сгоревший предохранитель.

Каждая из противотуманок имеет свой собственный предохранитель, а именно — F9 и F8 в блоке, каждый из которых рассчитан на предельную силу тока в 7,5 Ампер. В некоторых случаях бывает так, что предохранителей, отвечающих за защиту противотуманных фар, в общем блоке нет.

Так бывает, когда машина куплена с рук, и ПТФ были установлены самостоятельно ее предыдущим хозяином. В таком случае следует осмотреть вход не плату, на которой расположены сами фары. Очень часто при самостоятельном монтаже предохранитель крепят именно в этом месте.

Предохранители ваз 2114

При замене следует использовать предохранитель исключительно на ток в 7,5 А. Предохранитель, рассчитанный на более высокую силу тока, просто не сможет защитить фары от скачка напряжения, а рассчитанный на более низкий — будет часто перегорать.

Если не горят сразу обе противотуманки, значит проблема, скорее всего, не в предохранителе, поскольку выход из строя сразу двух защитных элементов встречается достаточно редко.

Следующей причиной того, почему не горят противотуманки на ваз 2114, может являться обычное перегорание лампочек. Для того, чтобы проверить это, достаточно выкрутить старые лампы и вкрутить вместо них новые.

Еще одной, не менее частой причиной (особенно в условиях климата средней полосы) является окисление контактных разъемов самих фар. Очень часто при этом происходит моргание или прерывистая работа лампочек. Для того, чтобы устранить эту неприятность, достаточно убрать окислы, зачистив контакты фар шкуркой с некрупным зерном или хорошо протерев WD-40, Уайт-Спиритом либо керосином.

ПТФ ваз 2114 с патроном

Также, часто окисляется и контакт, идущий от минуса АКБ к корпусу (на «массу»). В случае, если такое произошло, место соединения следует хорошо зачистить, как и рассказывалось выше.

Окисление контакта ПТФ

Еще одной причиной, по которой противотуманные фары могут не включаться, является выход из строя кнопки, расположенной на передней панели автомашины, и служащей для включения ПТФ. Проверить ее на работоспособность можно двумя способами: подключить новую кнопку (при наличии таковой) и попробовать включить фары либо же прозвонить кнопку мультиметром. В случае, если кнопка оказалась испорченной, следует ее заменить на новую, поскольку она практически не ремонтопригодна.

Кнопка включения ПТФ

Выход из строя реле также может быть причиной того, почему не работают задние противотуманки ваз 2114. Проверяется оно точно также, как и кнопка — прозвонкой контактных ножек или заменой реле на новое. Если выяснится, что оно пришло в негодность, его стоит также заменить.

Реле ПТФ ваз 2114

Нередко причиной поломки фар могут являться сами фары. При длительной эксплуатации отражающий слой может разрушаться, выкрашиваться и попадать на электрические элементы, нарушая тем самым их правильную работу. Именно поэтому периодически стоит проверять внутреннее состояние всех фар (не только ПТФ).

Если все вышеперечисленные причины были проверены, и ни одна из них не была выявлена, значит дело в самой проводке. В этом случае следует прозвонить все провода, используемые в цепи подключения противотуманных фар, а также проверить правильность самого подключения.

Сделать это можно, воспользовавшись схемой, приведенной в начале

Особое внимание в этом случае следует уделить правильному подключению (к нужным разъемам) кнопки и реле

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Способы установки ПТФ на ВАЗ 2113, 2114, 2115

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений. Рассмотрим наиболее распространённые варианты установки:

Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты.

Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманок на автомобиль
Покупка бампера с отверстиями под ПТФ. При таком способе установки следует приобрести бампер с отверстиями под фонари и сами фары со всеми необходимыми элементами (провода, реле, кнопка включения и т. д.).

При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения
Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Автовладельцу нужно приобрести лишь фары с необходимым установочным комплектом и облицовочные элементы.

Наиболее распространённым вариантом установки ПТФ является приобретение и последующий монтаж комплекта противотуманных фар своими руками

Схема расположения ПТФ на автомобиле

Прежде чем подключить противотуманные фары, приборы важно правильно установить на передней части машины. Выполняется это в соответствии с определёнными правилами, в которых чётко оговорено место монтажа источника света

На современных автомобилях ещё с завода размечаются места установки противотуманных фар. В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин. Если фары с завода не были установлены, то места под их установку закрываются заглушками.

Противотуманные фары на передней части автомобиля должны устанавливаться в соответствии с установленными правилами

Можно ли устанавливать ксенон в ПТФ

Немало автовладельцев стремятся установить в противотуманные фары ксенон, аргументируя свои действия повышением эффективности освещения. Действительно ли это так? Давайте разберёмся. Прежде всего, при монтаже ксенона в штатные корпуса ПТФ происходит нарушение фокусировки, что связано с иным принципом работы в отличие от обычных ламп. Поскольку штатные противотуманки рассчитаны на работу определённых ламп, с ксеноном они попросту не справляются. Результатом таких изменений будет слишком сильное отражение в отражателе, лучи преломляются, свет становится размытым. Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Установка ксенона в ПТФ — решение далеко не самое удачное и эффективность от такого света сомнительная, поэтому от него следует отказаться.

При установке ксенонового света в штатные противотуманки нарушается фокусировка, что приводит к ослеплению встречных водителей

Статьи посвященные ПТФ:

Как установить противотуманные фары? Если на вашем автомобиле нет противотуманок, то можно купить установочный комплект и вмонтировать фары самостоятельно, оставив при этом родной бамперКакие противотуманные фары выбрать?

На Самары существуют 3 вида ПТФ + подходящие аналоги. Возникает вопрос, какие из них светят лучше? Как определить подделку ПТФ “Киржач”?

Сегодня на рынке полно подделок на ПТФ Киржач, т. к. он считается лучшим среди остальных конкурентов.

Поэтому перед покупкой важно уметь отличать подделку от оригинала. Не работают противотуманки, что делать?. Куда смотреть, и где искать причину неисправности, если ваши противотуманные фары не работают

Куда смотреть, и где искать причину неисправности, если ваши противотуманные фары не работают.

Что потребуется для установки

Для правильного монтажа птф ваз 2114 потребуется собрать определенный набор компонентов, без которого установка противотуманок не только нежелательна, но и вредна для автомобиля.

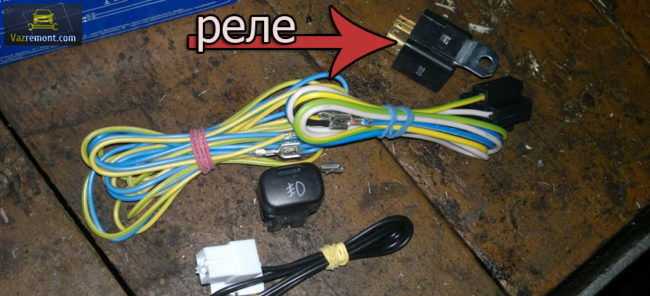

Выглядит он следующим образом:

провода с клеммами (всего потребуется 3 провода: от общего блока к реле, от реле — к выключателю, а также соединительный между двумя фарами);
крепежные колодки;
стяжные хомутики;
реле птф;
кнопка;
собственно противотуманные фары.

Монтажный набор птф ваз 2114

Кроме этого, для того, чтобы установить птф на бампер автомашины, потребуется подготовить нехитрый набор инструментов, а именно:

электрический лобзик;
напильник;
электродрель;
рулетку;
маркер.

Также, в ходе установки понадобится несколько крепежных болтов для фиксации фар на пластике бампера.

Установка кнопки в панели

Чтобы установить кнопку (которая идет в комплекте монтажного набора) – нужно частично разобрать переднюю панель. Благо, что завод подсуетился и установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Чтобы разобрать панель – воспользуйтесь статьей: Как снять панель приборов и снимите только центральную консоль:

None Далее проверяем фары на работоспособность.

Не забывайте, что противотуманные фары включаются только после включения габаритных огней! После установки ПТФ, их нужно настроить и отрегулировать!
