Зачем нужны направляющие втулки

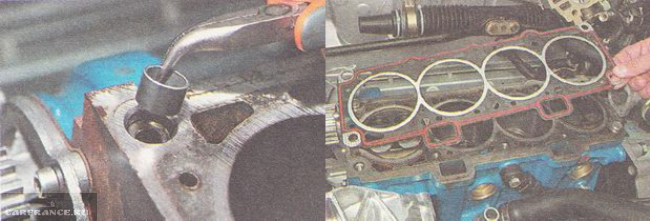

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.
Всё готово к установке ГБЦ
Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:
- Размещаем ГБЦ на блоке цилиндров;
- Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.
После «шага 2» винты можно заворачивать.
Герметик
Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А прокладка ГБЦ должна быть новой.

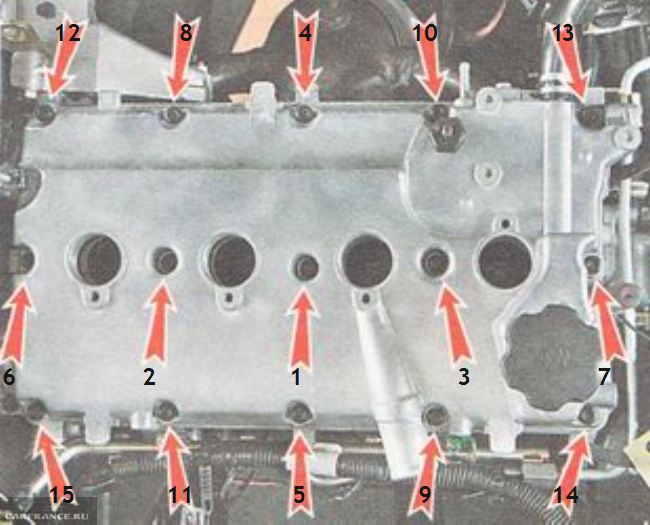

Крышка ГБЦ и порядок затяжки её болтов

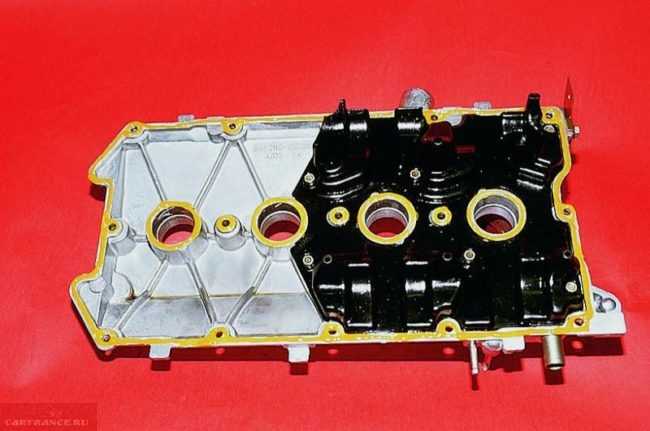

Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.
Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».
Рекомендуемый момент затяжки винтов
Рекомендуемый момент затяжки винтов – всего 3-4 Н*м. Не удивляйтесь: своё дело сделает герметик. Надо только дать ему высохнуть после установки крышки на место.
Откручивать винты можно в любом порядке. Их количество равно 15 или 14. При монтаже лучше соблюдать последовательность, показанную у нас ниже.
Заменять винты обычно не требуется – нагрузка слишком мала. Желаем успеха.
Типичные заблуждения
Если болты вытянуты сильно, их заворачивают в четыре приёма. На «шаге 2» момент затяжки будет равен 70-85 Н*м. Всё это – распространённые заблуждения, не применимые к 16-клапанным ДВС.
Все шаги на одном видео: замена прокладки ГБЦ
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
Рекомендуем прочитать:
Моторное масло форд формула а 5w40, характеристики
Можно ли мешать 95 и 92 бензин. Не будет ли поломки двигателя
Моторное масло idemitsu extreme 0w20 sn
Моторные масла ютек
Моторное масло тотал кварц 9000 0w30 отзывы, характеристики
Евроручки на ваз 2114 какие лучше
Масла моторные, полусинтетика и синтетика, смешивание
Как повысить октановое число бензина, несколько методов
Последствия несвоевременной замены
Последствий не так много, но они довольно веские, чтобы вовремя поменять прокладку. Во-первых, это связано непосредственно с вытеканием масла, при этом уменьшается объем в двигателе. Пусть незначительная потеря, но как раз ее может хватить для того, чтобы внутренние детали силового агрегата изнашивались быстрее.
Во-вторых, под клапанную крышку постоянно попадает воздух, который может повлиять на качество воздушно-топливной смеси и двигатель начнет «кушать» достаточное количество топлива.
В-третьих, через образовавшиеся щели могут попадать грязь и сторонние предметы, а также вода в зимний и дождливый период. Это может негативно сказаться на работе силового агрегата, головки блока цилиндров и других элементов, а также повлиять на работоспособность всей системы в целом.
В-четвертых, вытекшее масло загрязняет наружную часть блока, на который цепляется грязь. Она может также повлиять на работу силового агрегата и других элементов.
Замена прокладки клапанной крышки

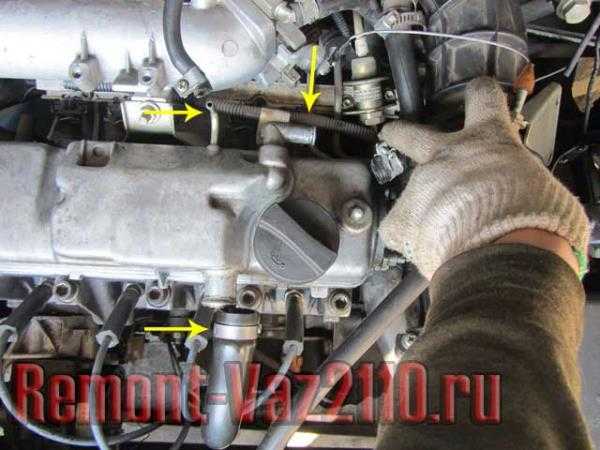

1. Сначала нужно ослабить регулировочную гайку троса привода дросселя 2. Потом сдвиньте резиновую втулочку троса и до конца отверните контргайку троса 3. Выведите трос из кронштейна4. Ключом «на 10» отверните две гайки крепления кронштейна к ресиверу (это для двигателя ВАЗ-2111) 5. Снимите его. 6. Крестовой отверткой ослабьте хомуты двух отводящих шлангов вентиляции картерных газов и выньте шланги с клапанной крышки.
7. Крестовой отверткой ослабьте хомут подводящего шланга вентиляции картерных газов и снимите его.
8. Ключом «на 10» отворачиваем две гайки крепления клапанной крышки.

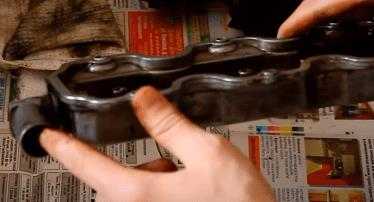

9. Снимите клапанную крышку со шпилек. Если на ней остались части прокладки, удалите их острым лезвием и обезжирьте ее посадочное место.
10. В отверстиях крышки установлены резиновые уплотнительные втулки («Солдатики»). Лучше, если вы их замените.
11. Снимите прокладку клапанной крышки.
Где то год назад поехал я регулировать клапана, да не куда-нибудь, а на фирменную станцию ВАЗ в Могилеве (Березина-Лада) — не считайте это рекламой, а наоборот. Так вот: там рукожопый мастер мне их отрегулировал, взяли за это дело немалые деньги (около 50$) и я уехал. Но им повезло что я успел отъехать далековато, т.к. пошел дым из под капота(((. Когда я открыл капот — всё было забрызгано маслом. Этот рукожоп плохо поставил прокладку. Пришлось на месте всё доделать за него. Ездил вроде всё норм, но немного давило масло. А так как я планирую помыть двигатель, решил избавиться даже от намека на течь из под крышки.И так поехали)))Снимаем клапанную крышку:
Кстати я писал что пользуюсь маслом Лукойл, в этой статье я расписал все за и против по маслу Лукойл. Теперь смотрим под клапанную крышку — всё норм.Смотрим на саму крышку:
None
Полный размерпомытые стекают
Смотрим на цвет бензина:
None
Полный размервот такой герметик

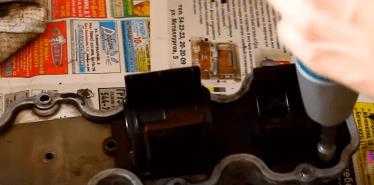

Хорошо намазываем им на протертую от масла клапанную крышку: Берем прокладку силиконовую:
Полный размерсиликоновая прокладка
вставляем ее в крышку и так же промазываем:
Полный размермажем уже на прокладку
А теперь берем заранее приобретенные удлиненные шпильки (старые выкручиваем ключом на 13, новые закручиваем):
None
Полный размеркрышка на месте)Единственное: сразу не заводил, а дал постоять (как в инструкции написано). Всё на следующий день проверяем — всё сухо кругом)))Всё таки сам делаешь дольше но качественнее)))По ценам получилось:прокладка 70рублей Россиигерметик 40000 рублей белоруских (130 рублей России)шпильки 2 штуки по 30 рублей РоссииИТОГО 260 рублей РоссииИ напоследок: сегодня мы опять попали в ТОП Могилёв и сразу на 84 место)))
Полный размерУРА! Мы в ТОПЕ)))
ВСЕМ ДОБРА! Цена вопроса: 260 ₽.
- С двигателя 11183 (1,6i) снимаем декоративную накладку

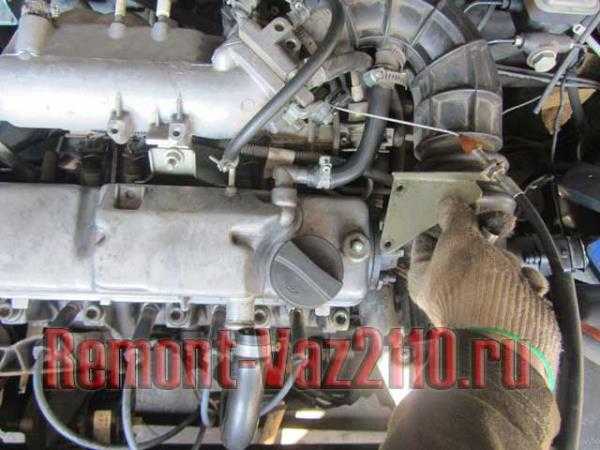

- Отсоединяем трос привода от дроссельной заслонки и вместе с кронштейном крепления отводим в сторону радиатора
- Крестовой отверткой ослабляем хомуты крепления трех шлангов системы вентиляции картера. Снимаем шланги с патрубков крышки головки блока.
- Торцовым ключом на 10 мм отворачиваем две гайки крепления крышки головки блока цилиндров
- Снимаем с обеих шпилек шайбу и резиновую втулку.
- Снимаем крышку.
- Извлекаем прокладку из крышки.
- Отворачиваем пробку маслозаливной горловины.
- Торцовым ключом на 10 мм отворачиваем два болта крепления корпуса маслоотделителя.
- Снимаем корпус.
- Извлекаем сетки маслоотделителя.
- Промываем снятые детали в керосине, протираем ветошью и обдуваем сжатым воздухом (от шинного насоса).
- Собираем маслоотделитель в обратной последовательности.
Удаляем остатки масла с привалочной поверхности головки блока цилиндров, к которой прижимается прокладка крышки.
Укладываем новую прокладку в крышку
При установке, обратите внимание, что Радиусы с правой и левой сторон крышки разные. Убедитесь в том, что прокладка установлена правильно.
Наносим на углы прокладки тонкий слой герметика Локтайт-574 или аналогичного.
Устанавливаем крышку головки блока цилиндров в последовательности, обратной снятию.
- www.drive2.ru
- xn—-8sbapc1bfiir0a.xn--p1ai
- www.drive2.ru
- remont2114.club
Течь масла из-за плохой поршневой группы
Когда двигатель весь покрыт масляными пятнами, а прочистка вентиляции не дала результатов, вероятнее всего, поломаны или «сели» поршневые кольца. В этой ситуации поможет только ремонт, но сначала необходимо определить, действительно ли виновата поршневая группа.
Признаки неисправной цилиндро-поршневой группы следующие:
- двигатель неустойчиво работает на холостом ходу, не развивает необходимой мощности;
- из трубы глушителя идет сизый дым, он становится более заметным на перегазовках;
- также дым хорошо заметен, если снять крышку маслозаливной горловины;
- масляные подтеки появляются не только в районе клапанной крышки, но и по всему двигателю в местах соединений его частей.
Ремонт в этом случае следует начинать со снятия головки блока. Если в цилиндрах нет выработки и задиров, можно попробовать поменять поршневые кольца. При повреждениях цилиндров необходимо снимать двигатель и производить капремонт.
Как снять клапанную крышку и заменить прокладку на ВАЗ 2110-2112 8-кл.
Итак, первым делом необходимо открыть капот автомобиля и при помощи головки на 10 открутить два болта крепления планки троса газа, как это наглядно представлено на фото ниже.
Отвести ее в сторону и зафиксировать так, чтобы она в дальнейшем нам не мешалась.

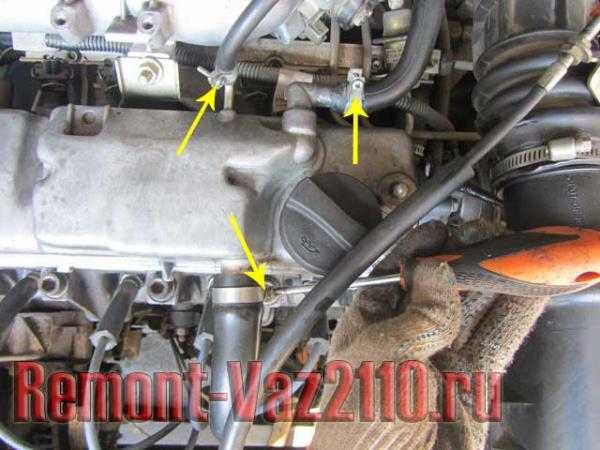

Затем, при помощи крестовой отвертки отворачиваем все шурупы стяжки хомутов на шлангах, которые подходят к клапанной крышке. На фото ниже все они отмечены стрелками:
И снять все три патрубка:
Когда с этим шагом справились, далее необходимо открутить две гайки крепления клапанной крышки к корпусу ГБЦ.

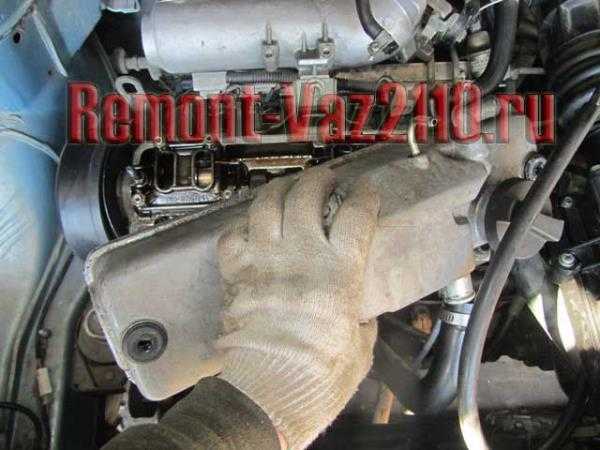

И только после этого аккуратно снимаем крышку клапанов, поднимая ее вверх без резких движений.

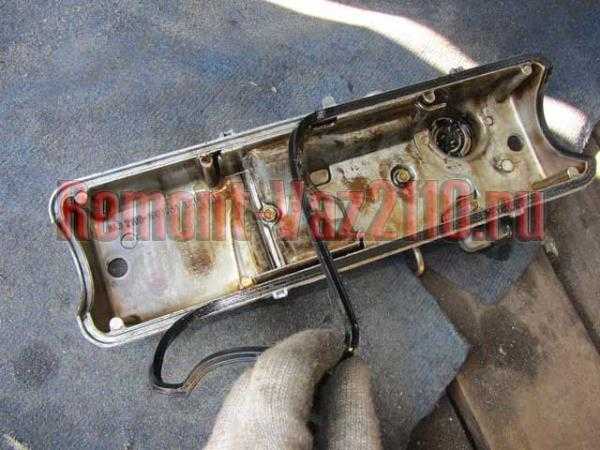

Теперь что касается замены прокладки. Она установлена в пазу крышки с внутренней стороны. Поддеваем ее пальцами или тонким предметом, и извлекаем наружу. Наглядно данная процедура показана на картинке ниже.
После этого протираем насухо поверхность ГБЦ и паз крышки, устанавливаем новую прокладку и можно все ставить на место.
Также, стоит обратить внимание на целостность уплотнительных резинок под гайками крепления крышки:
Обычно такие резинки продаются сразу в комплекте с прокладкой. Цена такого комплекта составляет порядка 120 рублей для ВАЗ 2110-2112 с 8-клапанными двигателями. После установки все подсоединяем на место.
Если на стыке между клапанной крышки и блоком двигателя вы увидите течь, то это прохудилась прокладка крышки. Эта прокладка конечно не несет на себе очень важную функцию и двигатель при ее повреждении будет работать исправно. Но из под нее будет постоянно выдавливать масло, а это уже может привести к более не приятным проблемам. Замена прокладки совсем не сложна и лучше ее произвести при первой же возможности и своими руками. И еще, при каждом снятии клапанной крышки Ваз 2110 2114 , да и на других автомобилях тоже, необходимо менять данную прокладку.
Снятие крышки клапанов на двигателе 21120 (16v 1,5)
Вкратце последовательность выглядит так: снимаем короб фильтра и пластиковую накладку, отключаем провода и откручиваем модуль зажигания. Ключ надо повернуть в положение «0».
Чтобы удалить фильтр, ослабляют хомуты 1 и 2, а затем отключают разъём 3. Патрубки 1 и 2 снимают с короба. Ключом «на 10» откручивают винт на кузове, затем снимают короб с креплений.
С пластиковой крышкой всё выглядит просто: или она прикручена болтами (ключ «на 10»), или удерживается на резиночках. В первом случае болты откручивают, во втором крышку тянут вверх. Главное — открутить наливную пробку.
Чтобы отключить высоковольтные кабели, надо вытянуть колпачки из колодцев. Кабели отключают и от модуля зажигания. Он прижат к крышке клапанов тремя гайками под ключ «на 10».
Не забудьте отсоединить низковольтный разъём и проведите демонтаж модуля. Если модуль не откручивать, на ВАЗ-2112 снять крышку клапанов не получится.
Деталь с названием «ресивер»
Прежде всего, нужно снять дроссельный узел: отворачиваем крышку на бачке с тосолом, отключаем разъёмы ДПДЗ и РХХ, откручиваем две гайки крепления (ключ «на 13»). Клемму «минус» от АКБ тоже желательно отключить.
Ключом «на 10» откручиваем от ресивера кронштейн крепления троса. Осталось удалить дроссельный узел: операцию проводят так, чтобы узел оставался выше расширительного бачка. Сам узел в завершении крепят к перегородке кузова.
На моторе 21120 мы снимаем ресивер, то есть верхнюю часть впускного модуля:
- Из кронштейнов 1 и 2 выводятся провода зажигания. Затем, ослабив хомут, надо отключить шланг системы тормозов.
- Со шпилек на 1-й и 4-й трубке снимаем зажимы, удерживающие жгут проводов.
- Ключом «на 8» ослабляем гайки на четырёх хомутах. Ключом «на 10» отворачиваются две гайки крепления, и ресивер можно удалить.
От крышки ГБЦ отсоединяют шланг вентиляции картера.
На фото отверстия впускного коллектора закрыты заглушками. Наливная пробка закручена.
Чистка вентиляции картера на автомобиле Daewoo Nexia
Нередко масло сверху двигателя течет из-за засоренной вентиляции картера. На многих моделях автомобилей в клапанной крышке устанавливается сеточка, которая улавливает грязь, поступающую из масляного картера ДВС. Забитая сетка не позволяет картерным газам выходить из двигателя, в моторе создается избыточное давление, изо всех прокладок начинает сочиться масло.
На 8-кл. моторе Дэу Нексия начинаем прочистку системы вентиляции со снятия КК:
- отсоединяем патрубки вентиляции;
- отворачиваем восемь болтов крепления самой крышки, снимаем ее.
Теперь нужно демонтировать фильтрующий элемент, его корпус прикручивается к КК изнутри болтами на 8.

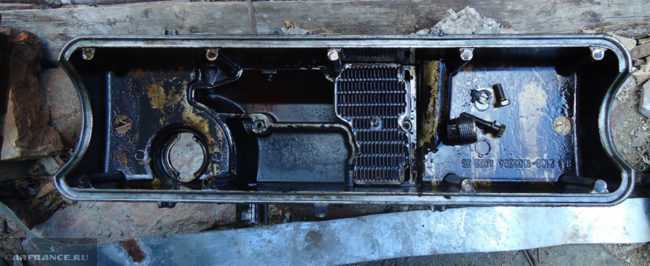

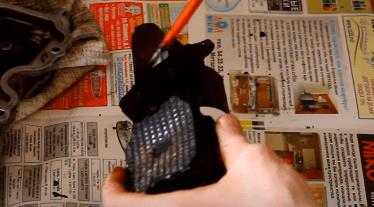

Сняв все внутренности, прочищаем сетку, также не забываем промыть отвод вентиляции газов в задней части крышки.
Сеточек в фильтре несколько, чтобы их вынуть, нужно поддеть отверткой.
После прочистки собираем все детали, устанавливаем клапанную крышку на место.
Типичные ошибки автолюбителей, взявшихся менять клапанную прокладку самостоятельно
Часто, при выполнении этой манипуляции кустарными методами, не просто не удается остановить протекание масла, напротив, оно даже усиливается. Всему виной следующие ошибки:
- Применение прокладки недостаточного качества.
- Использование герметика, потерявшего свои качественные характеристики.
- Неравномерность приложения усилий при затягивании болтов, на которых держится крышка, что привело к ее перекосу.
Доверьте свой автомобиль мастерам из компании «Сервис Моторс» и они сделают все на высочайшем качественном уровне.
https://youtube.com/watch?v=3wA1JS0Mdvw
Источники
- http://daciaclubmd.ru/repair/engine/zamena-prokladki-klapannoj-kryshki
- http://novosibirsk-avtoservis.ru/service/remont-dvigatelya/zamena-prokladki-klapannoy-kryishki.html
Неисправности и ремонт двигателя ВАЗ 21083
83-й движок прародитель всех современных моторов Лада, на его базе созданы 16 клапанные моторы 2112. 124. 126 (Приоро мотор), 127. 114. 116. 194 (Калино моторы). Заменила этот мотор его инжекторная версия 2111 . Двигатель ВАЗ 2108 1,5 л. карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм 21083 имеет ременный привод. Ресурс мотора 21083, по данным завода изготовителя составляет 125 тыс. км, на практике моторы ходят более 200 тыс.км.
Основные отличия двигателя 21083 от 2108 в увеличенных до 82 мм поршнях,увеличены диаметры впускных клапанов с 35мм до 37мм в ГБЦ, прокладка головки с увеличенными диаметрами отверстий под цилиндры и карбюратор с другими тарировочными данными.
Особенность 83-го двигателя, при обрыве ремня ГРМ клапана не гнет.
Но агрегат не лишен недостатков, все так же требуется регулировка клапанов, имеет место износ деталей системы охлаждения, постоянно нужно менять масляный фильтр, течь масла через уплотнение клапанной крышки, топливный насос и датчик-распределитель, ненадежность карбюраторов типа «Солекс», особенно ЭПХХ, обламывание креплений приемной выхлопной трубы из-за применения стальных гаек вместо латунных. Из заметных и часто вречающихся неисправностей: стук в двигателе 21083 — пришло время ехать регулировать клапана и лучше не затягивать. Двигатель ваз 21083 троит, нужно мерять компрессию, чтобы отбросить проблемы с клапанами, проверяем зазоры клапанов. Все хорошо? Чистите карбюратор, опять не помогло? Ищите проблему в электрике.
Устранение течи масла из-под крышки клапанов Шевроле Нива
На автомобиле Chevrolet Niva устанавливается конструктивно такой же мотор, как и на ВАЗ-классика, поэтому у него такие же характерные «болезни». Если масло начинает сочиться через КК, подтяжка болтов во многих случаях не помогает, нужно использовать другие методы для устранения дефекта.

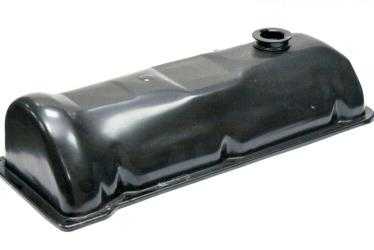

Крышка клапанов Шеви Нива (ВАЗ-классика) жестяная, и под гайками ее крепления устанавливаются шайбы-пластины, они необходимы для того, чтобы металл при затяжке гаек не деформировался. Но со временем железо все равно выгибается, и поэтому между КК и головкой блока цилиндров начинает вытекать масло.
Выровнять плоскость крышки можно достаточно легко, необходимо только установить КК на ровную металлическую поверхность и все неровности аккуратно выстучать молотком.
Если на вазовском моторе Chevrolet Niva забита вентиляция картера, выравнивание поверхности крышки не поможет, необходимо проводить чистку вентиляционных каналов и патрубков. КК для этой операции снимать не нужно, сапун, который необходимо прочистить, находится с левой стороны двигателя по ходу движения авто, ниже уровня ГБЦ.
Чтобы почистить сапун, снимаем патрубок вентиляции, отворачиваем рожковым ключом гайку на 13, извлекаем устройство. Промываем сапун в керосине, протираем его чистой ветошью. Также следует очистить и посадочное место в блоке, но делать это нужно аккуратно, крайне нежелательно, чтобы грязь попала в канал системы вентиляции.
Крышка ГБЦ и порядок затяжки её болтов
Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.
Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».
Рекомендуемый момент затяжки винтов
Рекомендуемый момент затяжки винтов — всего 3-4 Н*м. Не удивляйтесь: своё дело сделает герметик. Надо только дать ему высохнуть после установки крышки на место.
Откручивать винты можно в любом порядке. Их количество равно 15 или 14. При монтаже лучше соблюдать последовательность, показанную у нас ниже.
Заменять винты обычно не требуется — нагрузка слишком мала. Желаем успеха.
Тюнинг двигателя ВАЗ 21083 карбюратор
Рассмотрим потенциал доработки двигателя ВАЗ 21083 8V без замены ГБЦ на 16 клапанную(Двигатель 123 16V и его доработки упомянуты в отдельной статье)
Наиболее простой способ форсировки двигателя ваз 21083 — заменить распредвал на ОКБ Динамика 108 или популярный в народе, Нуждин 10.93, установить разрезную шестерню, настроить фазы. На выходе имеем около 80 л.с.
К этому добавим доработку ГБЦ и впускного коллектора, клапаны, фрезеровку ГБЦ получаем 85-90 л.с. Для дальнейшего наращивания мощности рекомендуется увеличить объем двигателя 21083 до 1,6 л, путем установки коленвала ход 74,8 мм, с учетом вышеприведенных доработок получим полноценные 95 л.с. При использовании клапанов увеличенного диаметра, облегченных тарелок клапанов, доработанного карбюратора имеем 105-110 л.с.
Компрессор на 2108 1.5
Альтернативный метод получения подобной мощности — установка компрессора. Для реализации проекта желательно перейти на инжектор, это обеспечит более гладкую и стабильную работу, но можно установить компрессор на карбюраторный ваз 2108 и дуть в карбюратор, нормальная стоковая поршневая держит 0,5 бар без проблем. В широко известном видео доступно объясняется все что требуется для успешной реализации проекта на инжекторе.
Пятидверный хэтчбек ВАЗ-2114 из семейства «Лада Самара-2» представлял собой модернизированную версию модели ВАЗ-2109. От прежней модели он отличался дизайном (изменились фары, капот, бамперы), регулируемой рулевой колонкой, иной передней панелью, новыми приборами и рулем. Задняя часть «четырнадцатой» модели осталась прежней, такой же, как у «девятки». Первоначально конструкторы планировали изменить задние фонари и увеличить проем багажника — как у седана ВАЗ-2115, но такие переделки были признаны слишком затратными.
Хэтчбек ВАЗ-2114 «Лада Самара-2», 2001–2013 Первое время на ВАЗ-2114 устанавливался впрысковый 1,5-литровый мотор мощностью 77 л. с., в 2007 году его заменили двигателем объемом 1,6 литра, развивающим 82 л. с. Тогда же был слегка модернизирован интерьер машины. Все версии комплектовались пятиступенчатой «механикой».
Двигатель устанавливался на: ВАЗ 21083 ВАЗ 21093 ВАЗ 21099 ВАЗ 21102 ВАЗ 2111 ВАЗ 21122 ВАЗ 2113 ВАЗ 2114 ВАЗ 2115
На автомобиль ВАЗ 2114 могут устанавливаться разные двигатели, это может быть 8-ми клапанный двигатель, или же 16-ти клапанный. Также двигатель ВАЗ 2114 может иметь объем 1.5 литров, а может 1.6. Некоторые покупатели так и не могут определиться, какой же двигатель выбрать.
Тип двигателя классический, то есть рядный, с расположением распределительного вала вверху. Что касается системы охлаждения, то он жидкостная, закрытого образца.
Источники
- http://sabla.pp.ua/tyuning-vaz-21083/
- http://ly.pochinim-mashinu.ru/page/novij-dvigatel-vaz-2114-8-klapanov/
Конструктивные особенности двигателя на ВАЗ-2114
Процесс замены прокладки клапанной крышки
Перед тем, как непосредственно перейти к процессу, необходимо знать некоторые конструктивные элементы двигателя ВАЗ-2114.
Прокладка клапанной крышки расположена непосредственно под самой крышкой и это хорошо видно на схеме ниже.
Итак, для начала разберем, с чего состоит двигатель:
Схема-устройство компонентов ДВС
| № | Номер детали | Наименование запчасти |
| 1 | 2108-1003298 | Гайка |
| 2 | 2108-1003278-01 | Шайба |
| 3 | 2108-1003277-01 | Втулка |
| 3 | 2108-1003277-02 | Втулка |
| 4 | 2108-1003274 | Шпилька крышки |
| 5 | 2111-1003260 | Крышка головки цилиндров |
| 6 | 2108-1003271 | Болт М12х1,25х135 |
| 7 | 2108-1003265 | Шайба |
| 8 | 14328201 | Заглушка 10 чашечная |
| 9 | 14329101 | Заглушка 30 чашечная |
| 10 | 1118-1003011 | Головка блока цилиндров |
| 11 | 2101-1002042 | Втулка |
| 12 | 14329201 | Заглушка 36 чашечная |
| 13 | 10158601 | Заглушка 16 сферическая |
| 14 | 11183-1002011-10 | Блок цилиндров |
| 15 | 14234330 | Болт М10х1,25х65 |
| 16 | 2108-1003284-10 | Кольцо уплотнительное |
| 17 | 2111-1003284 | Кольцо уплотнительное |
| 18 | 2111-1003286 | Болт |
| 19 | 2111-1003288-10 | Заглушка |
| 20 | 10725911 | Гайка М6 низкая |
| 21 | 11197773 | Шайба 6 пружинная коническая |
| 22 | 13541221 | Шпилька М6х22 |
| 23 | 2108-1003270-10 | Прокладка крышки |
| 23 | 2108-1003270-11 | Прокладка крышки головки цилиндров |
| 24 | 21083-1003020-10 | Прокладка головки |
| 24 | 21083-1003020-11 | Прокладка головки |
| 25 | 2112-3855020 | Датчик детонации |
| 25 | 2112-3855020-01 | Датчик детонации |
| 25 | 2112-3855020-02 | Датчик детонации |
| 25 | 2112-3855020-03 | Датчик детонации |
| 26 | 2101-1002040 | Втулка |
Теперь, когда известны все элементы, можно приступить непосредственно к процессу замены.
