Замена прокладки клапанной крышки

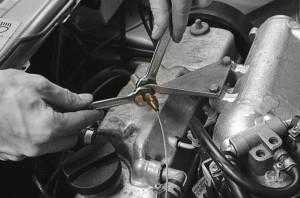

2. Потом сдвиньте резиновую втулочку троса и до конца отверните контргайку троса
3. Выведите трос из кронштейна
4. Ключом «на 10» отверните две гайки крепления кронштейна к ресиверу (это для двигателя ВАЗ-2111)
5. Снимите его.
6. Крестовой отверткой ослабьте хомуты двух отводящих шлангов вентиляции картерных газов и выньте шланги с клапанной крышки.
7. Крестовой отверткой ослабьте хомут подводящего шланга вентиляции картерных газов и снимите его.
8. Ключом «на 10» отворачиваем две гайки крепления клапанной крышки.
9. Снимите клапанную крышку со шпилек. Если на ней остались части прокладки, удалите их острым лезвием и обезжирьте ее посадочное место.
10. В отверстиях крышки установлены резиновые уплотнительные втулки («Солдатики»). Лучше, если вы их замените.
11. Снимите прокладку клапанной крышки.
Перед установки новой прокладки удалите части старой прокладки с блока и обезжирьте поверхность. Можно еще нанести герметик в места стыков (слой 2-3 мм) Проверте герметичность соединения при работающем двигателе и после первой поездки. Так же проверьте уровень масла.
Источники
- http://mashintop.ru/articles.php?id=1967
- http://remont-vaz2110.ru/zamena-prokladki-klapannoj-kryshki/
- http://xn—-8sbapc1bfiir0a.xn—p1ai/remont/dvigatelya/zamena-prokladki-klapannoj-kryshki-vaz-2110-2114.html
Порядок монтажа и демонтажа
Деталь с названием ГБЦ крепится к блоку цилиндров 10-ю винтами. Их отворачивают торцовым ключом «на 10». Порядок демонтажа ГБЦ представлен на первом фото.
Стандартная длина винтов — 93 мм. Если винт был вытянут хотя бы до 95 мм, его заменяют новым (требование АвтоВАЗа).
При монтаже используется другая схема (фото 2). Каждый винт смазывают машинным маслом, иначе усилия сведутся «на нет».
Момент затяжки болтов ГБЦ крышки
Для ВАЗ-2112 момент затяжки ГБЦ нормирован:
- Первый проход — усилие составляет 20 Н*м;
- Каждый винт доворачивают на 90 градусов вправо;
- Ждут 20 минут, затем винты доворачивают ещё на 90 градусов.
Сначала усилие — очень небольшое. Но на «шаге 3» справиться с работой будет трудно. Используйте рычаг.
Зачем нужны направляющие втулки
Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.
Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:
- Размещаем ГБЦ на блоке цилиндров;
- Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.
После «шага 2» винты можно заворачивать.
Герметик
Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное — металл надо обезжирить. А прокладка ГБЦ должна быть новой.
