Модификации двигателей

Несколько слов о самых моторах этого авто. Изначально на «Ока» устанавливался агрегат с рабочим объемом всего 650 куб. см. Основой для его создания выступила установка от ВАЗ-2108 с 1,3-литровым агрегатом, но количество цилиндров было уменьшено до двух (в народе часто говорилось, что на «Оке» используется половина двигателя «Восьмерки»). Модель с эти мотором получила заводской индекс ВАЗ-1111.

Чуть позже начала выпускаться другая модификация – ВАЗ-1113, у которой объем повысили до 750 куб. см., а по сути, «переполовинили» 1,5-литровый агрегат той же «Восьмерки». Естественно, и менялись показатели по мощности мотора. У 650-кубового мотора этот показатель составлял 29,3 л. с., а на 0,75 литра – 33 л. с.

Модификация ВАЗ-1113 была самой массовой, поэтому в дальнейшем и будем ее рассматривать. Отметим также, что в последние годы выпуска «Ока» комплектовалась 1,0-литровым китайским мотором с 3-мя цилиндрами, но их было немного.

Предисловие

Замена сальника коленвала является довольно хлопотным и долгим процессом, который требует определенных технических знаний. К примеру, человек должен не в теории, а на практике знать из каких частей состоит автомобиль, как снять ремень ГРМ или коробку передач.

Сальники необходимы для того, чтобы предотвратить вытекания жидкости, в данном случае моторного масла из моторного отсека. Сальники устанавливаются там, где есть вал, выходящий из механизма, работающего в смазочной жидкости. В машине довольно много всевозможных узлов, где устанавливаются сальники, однако самые важные из них установлены в моторе. В моторах Ваз 2109 установлены как и везде два сальника: передний и задний. Задний обычно больше, для того чтобы до него добраться нужно раскурочить половину автомобиля. Сальники мотора защищают двигатель от потерь драгоценного моторного масла, при его недостатке увеличивается износ мотора, что сулит серьезными и дорогими проблемами в будущем.

Сальник — кольцо, имеющее жесткую внешнюю часть и эластичную внутри, в это кольцо вставляется вал. Внешняя часть данного кольца усиливается пружиной, которая плотно прижимает его к валу. Обычно сальник заменяется в случае, когда пришло время его замены, однако существуют и другие причины замены, обычно преждевременной.

Что потребуется?

Единственная проблема, связанная с проведением настройки ГРМ, — это регулировочные шайбы. Дело в том, что профессиональный комплект их стоит достаточно дорого, поскольку он включает в себя шайбы с толщиной от 3,0 до 4,5 мм (с шагом всего 0,05 мм).

Но многие автомагазины продают эти шайбы по отдельности, поэтому цена одной шайбы невысокая. Только в процессе проведения работы придется делать все необходимые расчеты, отправляться в автомагазин, приобретать нужные по размерам элементы и закачивать сборку.

Помимо этого потребуется также наличие специальных приспособлений — инструмент для отжима клапана и фиксатора. Поскольку на «Оку» этот специализированный инструмент практически не встречается, то можно купить обычный — для ВАЗ-2108, и немного его доработать.

Инструмент для отжима состоит из трубки и отверстиями для закрепления на шпильках клапанной крышки, и ручки с изогнутым рычагом (заостренный на конце), соединенных через ось, что позволяет рычагу свободно двигаться.

Работает инструмент просто: на трубку надевается ручка с рычагом. Затем она фиксируется на шпильках клапанной крышки. Ручка свободно перемещается по трубке, что позволяет ее установить точно напротив кулачка. Рычаг устанавливается между кулачком и толкателем, при нажатии на ручку, он сжимает пружину клапана, и остается лишь установить фиксатор, чтобы толкатель удерживать в отжатом положении. Как все происходит можно будет увидеть ниже на фото.

Что касается доработки инструмента от ВАЗ-2108 для работы с ВАЗ-11113, то всего лишь потребуется просверлить в трубке два сквозных отверстия, расстояние между которыми соответствует положению шпилек клапанной крышки двигателя «Ока» (оно составляет 17,8 см).

Вообще же для проведения регулировки потребуется:

Набор ключей (рожковые, торцевые);
Отвертки;
Выколотка и пинцет;
Инструмент для отжатия толкателей;
Фиксатор;
Набор щупов;
Инструмент для точного измерения толщины (хотя бы штангенциркуль);
Шайбы;
Ветоши;
Новая прокладка под клапанную крышку;

Особенности ремонта и обслуживания

Как и любая силовая установка внутреннего сгорания, мотор ВАЗ-1113 требовал периодического технического обслуживания, а после исчерпания ресурса, проводился капитальный ремонт или же полная замена двигателя на «Оке».

Капитальный ремонт двигателя «Оки» проводится в случае сильного износа цилиндропоршневой группы и кривошипно-шатунного механизма. Причем ресурс мотора хоть примерно и рассчитан производителями, но на него сильно влияют особенности эксплуатации, периодичность проведения технического обслуживания, а также качества используемых технических жидкостей и топлива.

В большинстве случаев ремонт двигателя «Ока» выполняется без снятия его с авто. В ряде систем и механизмов можно снять составные элементы с силовой установки для последующего восстановления или замены, или и вовсе все выполнить на агрегате. Это касается систем питания, зажигания, пуска, электробеспечения, охлаждения, а также газораспределительного механизма.

Но снятие мотора и его разборка потребуется, если дело касается цилиндропоршневой группы и кривошипношатунного механизма, к которому относится и система уравновешивающих валов. Что касается последних, то они – особенность конструкции двухцилиндрового мотора.

Дело в том, что поршни в установках «Оки», поршни ходят парно, а не раздельно. Но при этом рабочие такты в цилиндрах выполняются по-разному. К примеру, оба поршня движутся вверх, но в первом цилиндре происходит такт сжатия, а во втором – выпуск. После прохождения ВТМ, в первом цилиндре идет рабочий ход, а во втором – впуск, и так по кругу.

Система уравновешивания же предотвращает появление повышенных вибраций, которые обязательно возникают при таких особенностях конструкции и работы силовой установки.

Если силовой агрегат исчерпал свой ресурс, то есть износ цилиндропоршневой группы достиг критических значений, или произошла серьезная поломка КШМ, производится переборка мотора. При этом, все работы можно выполнить только на снятой установке.

Далее рассмотрим, как правильно своими руками извлечь силовую установку из подкапотного пространства этого авто, не прибегая к услугам СТО.

Причины выхода из строя прокладки

Когда все процессы разобраны и с выбором прокладки клапанной крышки решено, необходимо рассмотреть причины выхода из строя этого элемента:

Износ. Пожалуй, самая распространенная причина, поскольку в процессе использования этот элемент имеет свойства трескаться, потому что на него постоянно воздействует горячее масло.
Растяжка. Постоянно высокая температура негативно влияет на резиновое изделие, которое теряет свои физические свойства и растягивается, что влечет за собой неплотное соединение и пропускание смазочной жидкости.
Масляные ручьи. Возникают вследствие пробоя прокладки. Обычно это случается после сильного перегрева двигателя.

Масляный ручей

Давление. Чрезмерно высокое давление способно выдавить прокладку со своего посадочного места, что приведет к тому, что масло польется рекой.

Что ремонтируется при снятом моторе

Описанный метод – один из самых простых для выполнения, поскольку не требует наличия особых приспособлений.

Теперь пройдемся по тому, зачем вообще снимать ДВС с авто, и какой ремонт при этом можно выполнить. Как уже отмечено, демонтаж производится в случае замены силовой установки, а также возникновения проблем с КШМ и ЦПГ.

Одна из часто проводимых работ – это замена колец на «Оке». Эта операция сложная, поскольку требуется практически полная разборка мотора, чтобы извлечь поршни. И разбирать его, естественно, легче, если он установлен на столе или полу, и запросто можно повернуть его, как удобно.

Также на снятом моторе проводятся все работы с коленчатым валом, ведь снятие и установка коленвала без демонтажа коробки — невозможна, а пока установка стоит на авто, КПП практически не снять.

Но отметим, что снятие мотора для проведения работ с ЦПГ и КШМ – это рекомендация завода изготовителя. Если же дело касается только цилиндропоршневой группы (к примеру, требуется замена поршневых колец или поршней) и проточка цилиндров не предполагается, то все работы можно выполнить и не снимая двигатель.

Рассмотрим, как производится замена тех же колец на моторе «Оки» без его демонтажа с авто. Инструменты потребуются те же, что и указаны выше, но при этом работы лучше выполнять на смотровой яме.

Метод извлечения силовой установки

Последовательность работ такова:

Авто ставим в гараж и обездвиживаем. Для удобства приведения некоторых работ, передок выдомкрачиваем, причем полностью, а не только одной стороны;
сливаем технические жидкости (масло, ОЖ);
Демонтируем воздушный фильтр карбюратора вместе с корпусом;
Отсоединяем от карбюратора приводные тросики дроссельной и воздушной заслонок, а также провод электроклапана ХХ;

5. Снимаем высоковольтные провода (со свечей и катушки);

6. Отсоединяем проводку, идущую к датчику момента искрообразования;

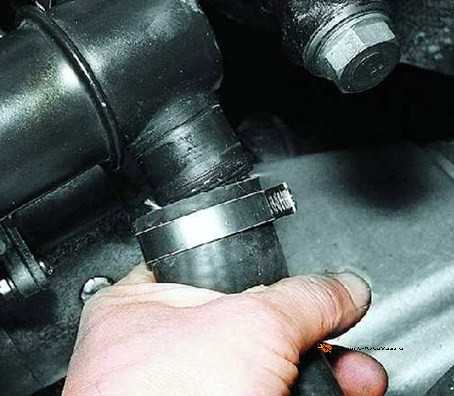

7. Послабляем хомут крепления патрубка подачи бензина на бензонасос и снимаем его;

9. Послабляем хомуты и снимаем патрубки с корпуса термостата, идущие на радиатор охлаждения;

10. Снимаем патрубки, ведущие на отопитель салона;

11. Послабляем и отсоединяем трос привода сцепления;

12. С КПП отсоединяем привод спидометра, провод датчика включения сигнала движения задним ходом, а также массовый провод, надетый на шпильку картера коробки;

13. Отсоединяем проводку от стартера и генератора;

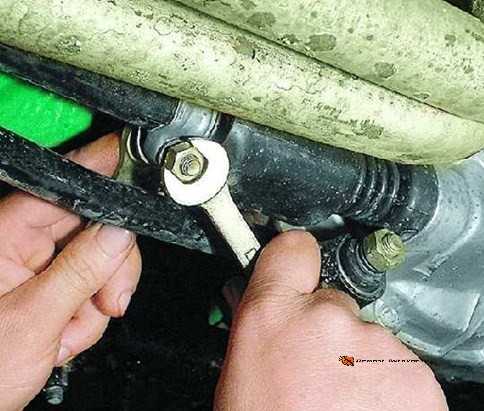

14. Под авто разбалчиваем стяжной хомут в месте входа выхлопной трубы, идущей от коллектора, в приемную трубу резонатора. Смещаем резонатор назад, разъединяя соединение;

15. Отсоединяем провод, ведущий на датчик давления масла;

16. Отсоединяем тягу рычага КПП, ведущую на коробку;

17. Снимаем передние колеса, откручиваем гайки валов наружных ШРУСов, и стягиваем с них ступицы;

18. Откручиваем болты крепления кронштейнов рулевого механизма к подрамнику;

19. Под подрамник укладываем подготовленный бруски, после чего аккуратно приспускаем домкраты, добиваясь, чтобы подрамник, вместе с мотором лег на эти бруски;

20. Откручиваем болты крепления подрамника к кузову;

После этого проверяется, все ли отсоединено, а затем с помощником просто передок поднимается вверх (без мотора – он не тяжелый) и кузов откатывается назад, а мотор вместе в КПП, приводом и подрамником остается лежать на брусках.

Ну а дальше уже выполняется дальнейшая разборка, переборка изношенных узлов (к примеру, замена коленвала «Оки), а потом — сборка двигателя. После того, как будет выполнен ремонт двигателя ВАЗ-11113, он снова устанавливается на место, для чего все нужно сделать в обратной последовательности.

Когда требуется демонтаж головки блока?

Отметим, что ремонт головки «Ока» невозможно выполнить, пока она установлена на двигатель, поэтому первой операцией по восстановлению этого элемента является снятие его с мотора. Несмотря на то, что располагается ГБЦ в верхней части силовой установки, демонтировать ее не очень просто, поскольку к ней крепится много составных элементов. Снимать ее придется также, если требуется замена прокладки головки.

В основном, ремонт головки блока цилиндров «Ока» 11113 или другой модификации выполняется, если возникли проблемы с клапанным узлом:

Прогорание клапанов;
Износ клапанных седел и кромок, подгорание их;
Повреждение или износ направляющих и маслосъемных колпачков;

Это основные причины, которые требуют проведения ремонтных работ. Бывают и другие причины, по которым приходится снимать ГБЦ и подвергать ремонту, к примеру, появление трещины на корпусе, но такая неисправность встречается очень редко.

Также снятие ГБЦ потребуется в случае замены цилиндропоршневой группы, поскольку поршни вытаскиваются из цилиндров вверх.

Процесс замены клапанной крышки

Клапанная крышка, демонтированная с двигателя ВАЗ-2114

Итак, для того чтобы заменить прокладку клапанной крышки на автомобиле, потребуется определенный инструментарий. Что же конкретно необходимо? Рассмотрим, этот вопрос: трещотка с удлинителем, головка на 10, отвертка с крестообразной насадкой.

Теперь, когда все готово, покупаем новую прокладку из списка, рекомендованного ниже, и можем приступить к работе.

Не забываем и о новом герметике.

Рассмотрим, последовательный этап выполнения операций по замене:

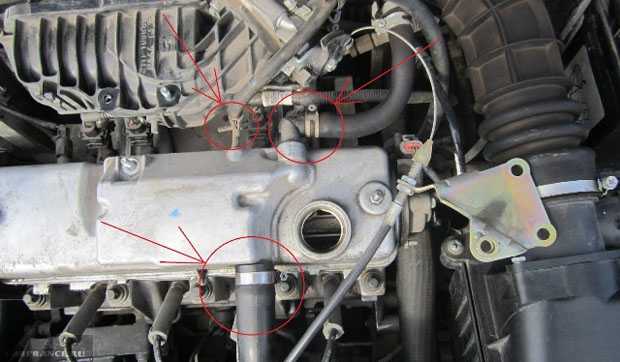

Ослабляем хомуты и демонтируем шланги показанные ниже.

Показано, какие шланги необходимо демонтировать

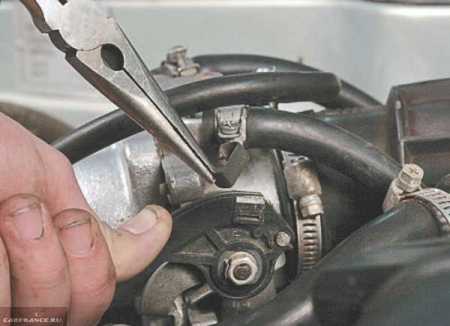

Демонтировав стопорную пластину, отсоединяем трос акселератора.

Снимаем стопорною пластину и демонтируем трос газа

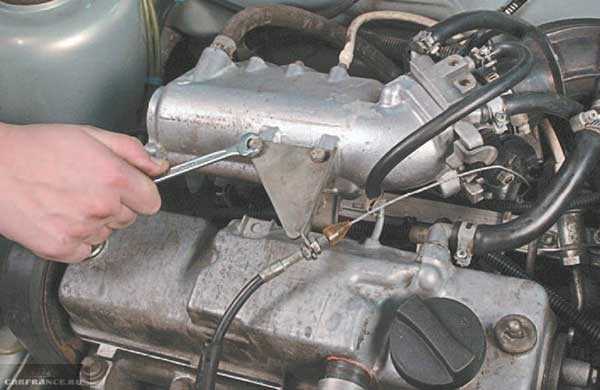

Откручиваем крепежные болты крепления кронштейна троса акселератора к ресиверу.

Процесс демонтажа кронштейна троса акселератора

Откручиваем гайки крепления клапанной крышки.

Откручиваем крепежные болты клапанной крышки

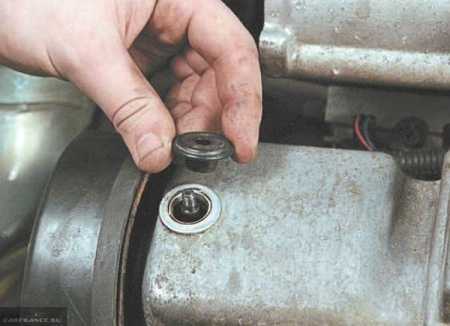

Демонтируем уплотнительные резинки.

Когда гайки откручены, необходимо снять уплотнители

Вверх снимаем крышку клапанов.

Тянем крышку на верх

Теперь необходимо почистить сетки маслоотделителя. Для совершения процесса необходимо раскрутить клапанную крышку.

Откручиваем крепления маслоотделителя

Снимаем крышку маслоотделителя

Сетки маслоотделителя, которые необходимо почистить Если сетки грязные, то необходимо их вымыть.

Если сетки грязные, то необходимо их вымыть.

В процессе мойки сеток

Монтируем новую прокладку. При совершении процесса используем герметик.

Нанесение герметика

Если правильно всё затянуть, то прокладка сядет идеально и не допустит протекания масла.

Сажаем прокладку на герметик

Сборку проводим в обратном порядке.

Особенности устройства ГРМ

То же касается газораспределительного механизма. Суть работы – идентична, так же как и конструкция, но у ВАЗ «Ока» 11113 распред. вал имеет всего 4 кулачка. Поэтому техническое обслуживание силовой установки малолитражки не отличается от ВАЗ-2108.

На «Оке» используется газораспределительный механизм с верхним расположением распределительного вала, который установлен в головке блока цилиндров двигателя. Это позволило отказаться от ряда составных элементов (штанги, коромысла). В такой конструкции кулачки распред. вала воздействуют на клапаны посредством толкателей. При этом обязательно наличие теплового зазора между составными элементами (кулачок-толкатель-пятка клапана), который компенсирует изменение геометрических параметров, происходящих из-за расширения металла в результате нагрева.

Но в процессе работы мотора происходит износ поверхностей кулачков, толкателей и пяток в результате трения, из-за чего тепловой зазор меняется. Причем не обязательно, что он будет увеличиваться, бывает и так, что зазор уменьшается. Происходит это зачастую из-за некачественного масла, которое приводит к появлению отложений на рабочих поверхностях ГРМ.

В результате изменения теплового зазора происходит нарушение фаз газораспределения, из-за чего силовая установка теряет мощность (которой у «Оки» и так «негусто»), повышается расход топлива, снижается динамика. А все из-за того, что клапаны открываются либо недостаточно (увеличенный зазор) или неплотно прилегают к седлам (уменьшенный зазор).

Для компенсации изменения теплового зазора, в ВАЗ-1111 используются специальные регулировочные шайбы, которые помещаются в специальное посадочное место в толкателе. То есть, контакт кулачка распределительного вала происходит не с толкателем, а установленной шайбой.

Чтобы тепловой зазор соответствовал норме, требуется периодическая регулировка клапанов на «Оке». Из-за конструктивных особенностей ГРМ весь процесс сводиться к установке шайб необходимой толщины.

Порядок действий

Запасшись всем необходимым, можно приступать к работам.

Последовательность действий такая:

Ставим «Оку» в гараж или на ровную площадку, обездвиживаем, снимаем клемму с АКБ;
Сливаем с системы охлаждения ОЖ (подставляем емкость под сливные пробки, выкручиваем их и дожидаемся, пока жидкость стечет. Ставим на место пробки и затягиваем);
Демонтируем корпус воздушного фильтра. Горловину карбюратора накрываем ветошью. Отсоединяем от него тросики дроссельной и воздушной заслонок, снимаем механизм привода газа с рычагом и кронштейном его крепления, а также топливные патрубки и провод электромагнитного клапана ХХ;
Снимаем защитную крышку привода ГРМ. Устанавливаем метки на коленвале и распред

вале (особенно это важно при частичной разборке);
Послабляем затяжку натяжного ролика, чтобы он послабил натяжку привода, и ремень скидываем с колеса распределительного вала;
Отсоединяем топливный патрубок от бензонасоса. Выкручиваем крепежи насоса и снимаем его;
Отсоединяем патрубки от клапанной крышки, откручиваем ее крепление и снимаем;
Откручиваем гайки датчика момента искрообразования, отсоединяем от него провода, и отводим вбок

Также скидываем провода высокого напряжения со свечек;
Откручиваем крепежный болт корпуса вспомогательных агрегатов;
Откручиваем крепежный болт зубчатого колеса распред.вала и стягиваем его (аккуратно, чтобы не упустить шпонку). Также демонтируем натяжной ролик;
В верхней части выкручиваем крепеж задней крышки привода ГРМ и отгибаем ее в сторону;
Выкручиваем гайки крепления выхлопных труб и стягиваем их со шпилек;
Скидываем патрубок от вакуумного регулятора;
Откручиваем верхнюю планку, используемую для натяжки ремня генератора;
Отсоединяем патрубки системы охлаждения, подходящие к головке;
Далее все зависит от того, для чего ГБЦ снимается. Если планируется лишь замена прокладки под головкой, то дальше демонтировать ничего не нужно. Просто выкручиваем крепежные болты ГБЦ и снимаем ее с блока вместе с установленным распределительным валом, впускным коллектором, меняем прокладку и собираем все обратно. При этом после сборочных работ регулировка клапанов не потребуется, поскольку распред. вал не снимался. А вот если все демонтируется для проведения ремонта, к примеру, планируется на «Оке» замена клапанов, то болты крепления пока не выкручиваем, а продолжаем разбирать дальше;
Откручиваем крышку подшипников распределительного вала, снимаем ее;
Извлекаем распределительные вал;
И только после этого выкручиваем болты крепления ГБЦ, после чего демонтируем ее с авто;

А далее уже выполняются ремонтные работы. Но для этого сначала от головки отсоединяется впускной коллектор. Затем извлекаются толкатели вместе с регулировочными шайбами. Дальше для разборки потребуется приспособление для рассухаривания и засухаривания клапанов, чтобы снять их, после чего выполняются ремонтные работы – замена направляющих втулок клапанов, самих клапанов, их притирка и прочее.

Выводы

Заменить прокладку клапанной крышки на ВАЗ-2114 достаточно легко и просто. Сам процесс займет 20-30 минут, с которым справиться даже начинающий автомобилист.

Особое внимание необходимо уделить выбору прокладки, которая должна быть качественной и иметь большой срок службы. Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
