Замена прокладки головки блока цилиндров на 16 клапанном двигателе Лада Ларгус
Для замены прокладки головки блока цилиндров двигателя К4М выполните следующее. Вам потребуются: торцовые головки «на», «на 16», «на 18″, ТОRХЕ14, ключ «на 13», отвертка с плоским лезвием, фиксатор для установки ВМТ, фиксатор распределительных валов, динамометрический ключ, пассатижи.
1. Снизьте давление в системе питания. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 3. Слейте жидкость из системы охлаждения двигателя. 4. Снимите ремень привода газораспределительного механизма 5. Отсоедините приемную трубу от выпускного коллектора 6. Снимите ресивер впускной трубы.
7. Снимите воздушный фильтр. 8. Отсоедините колодки жгута проводов от форсунок…
9. …и топливной рампы.
10. Отсоедините колодки жгута проводов от датчиков положения дроссельной заслонки, температуры охлаждающей жидкости и управляющего датчика концентрации кислорода 11. Ослабьте хомуты крепления двух шлангов, сжав пассатижами их отогнутые усики, сдвиньте хомуты по шлангам и отсоедините шланги от патрубков термостата…
12. …и головки блока цилиндров.
13. Выверните болты крепления насоса гидроусилителя рулевого управления и отведите насос в сторону 14. Снимите крышку головки блока цилиндров (см. «Замена уплотнения крышки головки блока цилиндров Лада Ларгус») 15. Снимите распределительные валы. 16. Выверните торцовой головкой ТОRХ десять болтов крепления головки блока цилиндров и извлеките болты. Болты крепления головки блока обязательно Замените новыми. Повторно их использование не допускается
Обратите внимание на то, что болты разной длины. При их снятии запомните расположение болтов и затем установите их на прежние места.17
Снимите головку блока цилиндров в сборе с выпускным коллектором и впуской трубой. Сниматъ головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.
18. Снимите прокладку.
19. Очистите привалочные поверхности головки и блока. 20. Проверьте головку блока на отсутствие коробления. Замените головку блока цилиндров, если зазор более 0,05 мм. 21. Установите головку блока цилиндров в последовательности, обратной снятию, с учетом следующего: — удалите из резьбовых отверстий под болты крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;
— обязательно установите новую прокладку головки блока, повторное использование прокладки не допускается; — замените болты новыми; — смажьте болты моторным маслом; — затягивайте болты на холодном двигателе в указанном порядке (рис. 1) в два этапа: I этап (предварительная осадка прокладки) — затяните болты моментом 20 Н*м; II этап — доверните болты на угол 240°±6°.
Рис. 1. Порядок затяжки болтов крепления головки блока цилиндров Лада Ларгус
22. Установите все снятые детали и узлы в порядке, обратном снятию. 23. Отрегулируйте натяжение ремня привода газораспределительного механизма. 24. Залейте охлаждающую жидкость.
Замена ремня Лада Ларгус 16 клапанов
Схема приводного ремня с кондиционером..

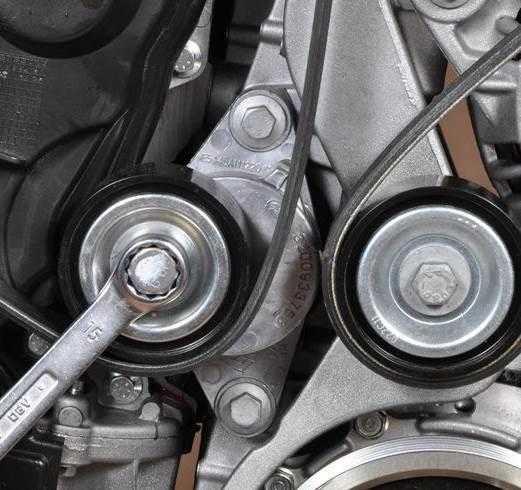

Натяжение ремня Лада Ларгус регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека. Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 15» на болт крепления натяжного ролика.
Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства и снимаем ремень с опорного ролика. Снимаем ремень привода вспомогательных агрегатов со шкивов. Маркировка ремня привода вспомогательных агрегатов Ларгуса с кондиционером — 6РК 1822 (шестиручьевой, длиной 1822 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.
Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления и снимаем наружную крышку ролика. Снимаем опорный ролик и его внутреннюю крышку.
Аналогично снимаем натяжной ролик. При необходимости замены натяжного устройства головкой «на 10» отворачиваем два болта и снимаем натяжное устройство в сборе с роликом.
Устанавливаем детали в обратной последовательности. При монтаже ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой выше.
Автомобили модели Ларгус появились на нашем рынке уже более трех лет назад. Автомобиль комплектуется двумя типами силовых агрегатов объемом 1.6 л 8 и 16 кл. Воздушный фильтр Лада Ларгус поставляемый с завода обычно имеет кодировку 8200431051. Но иногда, в том числе и производитель ставят очиститель воздуха от компании Рено, маркировка которого – 8201153808.
Замена фильтрующего элемента на всех автомобилях марки ВАЗ обычно выполняется собственными силами. Конструкция фильтра очень проста и разработчики расположили его в очень удобном месте. Чтобы его поменять не нужно никаких особых знаний, а также не нужно демонтировать никакие дополнительные системы и узлы. Накануне покупки нового воздухоочистителя нужно произвести замер старой, так как нередко бывает, что продадут абсолютно не тот фильтр.
В инструкции, идущей вместе с транспортным средством указано, что замена необходима через 20000 километров пробега. Но учитывая качество наших дорог, загазованности мегаполисов, лучше недотягивать до этого срока. Также более ранняя замена необходима, если вы часто ездите по пыльным грунтовым дорогам. В случае если запоздать с заменой, то можно нанести серьезный вред силовой установке автомобиля Лада Ларгус.
Как говорят водители, движок начнет задыхаться и увеличится потребление масла, как следствие выход из цилиндров и поршней. А далее капитальный ремонт. Современные фильтры для автомобилей марки ВАЗ отличаются тем, что их можно мыть. Это очень удобно так как срок их службы увеличивается в два раза.
Особенности двигателя
Автомобиль может быть оснащен двумя разновидностями мотора:
- 8-клапанный двигатель объемом 1,6 л. и мощностью в 90 л.с., с 5-ступенчатой МКПП;
- 16-клапанный двигатель объемом 1,6 л. и мощностью в 105 л.с., также с 5-ступенчатой МКПП.
Мотором первого типа предполагается оснащать модель комплектации «Стандарт» и «Норма», тогда как во втором случае — это комплектация класса «Люкс».
При этом новые калибровки для управления двигателем, разработанные инженерами альянса Renault-Nissan, в сотрудничестве с которым АвтоВАЗ создал модель, позволили произвести новый двигатель, полностью подходящий для российского бензина.
Услуги нашего автосервиса
Специалисты «Экспо Кар Сервис» осуществляют полный комплекс работ для ЛАДА Ларгус и других автомобилей производства АвтоВАЗ. У нас проводится полная диагностика и замена масла в двигателе. Перечень услуг при восстановлении детали:
- капитальный ремонт двигателя LADA Largus;
- замена ремня ГРМ;
- ремонт головки блока;
- замена прокладки головки блока;
- регулировка клапанов;
- замена сальников.
Обслуживание в «Экспо Кар Сервис» — это не только высококачественное исполнение работ, но также строгое соблюдение сроков и цены, соответствующие реальной стоимости услуг.
Основные узлы ВАЗ:
Все услуги
Этапы замены прокладки ГБЦ
1. Очистка болтов крепления во избежание срыва ключей, дефектов шлица.
2. Равномерная раскрутка болтов крепления с середины. Сначала следует повернуть их на 0,5 оборота.
3. Демонтаж навесных деталей с поэтапными схематическими пометками.
4. Снятие головки блока.
5. Установка новой прокладки ГБЦ. Её необходимо центрировать по втулкам на блоке. Если вы нарушите точность сборки, собьются фазы газораспределения.
6. Монтаж головки и навесных элементов в соответствии с предварительно зарисованной схемой. Для затяжки крепежных болтов используйте динамометрический ключ и соблюдайте рекомендации завода-изготовителя.
Что способствует пробиванию прокладки?
Главный враг всех моторов — перегрев. Он приводит к прогоранию, потере прочности прокладки. Параллельно с этим искривляется плоскость ГБЦ. При высокой температуре алюминиевые головки быстро деформируются, а чугунные — покрываются трещинами. Если выявлено искривление, головку придется шлифовать.
Учтите, когда оторвало голову болта, можно обойтись без замены прокладки двигателя. Но это в том случае, если её не пробило. Достаточно воспользоваться сваркой. Болт обваривается изнутри, а к макушке приваривается гайка.
Есть подозрения, что в антифриз попало масло? Обязательно замените охлаждающую жидкость после установки новой прокладки ГБЦ, чтобы не подвергать двигатель опасности. Дополнительно придется купить болты для затяжки ГБЦ, поршневые кольца, шатунные вкладыши, маслосъемные колпачки, резиновые кольца, уплотнения. Параллельно с заменой прокладки можно обслужить или полностью поменять механизм ГРМ: ресурс ремня и роликов колеблется в пределах 60–70 тыс. км, но при покупке авто на вторичном рынке лучше провести замену, независимо от пробега.
LADA Largus стал первым автомобилем, выпущенным на французской платформе B0, на которой было создано семейство Renault Logan. Одной из ключевых особенностей стала его вместимость, благодаря чему машина прекрасно подходит для поездок на дальние расстояния. На автомобиле одинаково удобно ездить как по городу, так и в пригороде. Кроме того, модель хорошо приспособлена для езды в российских условиях. Благодаря этому, она снискала довольно большую популярность среди автолюбителей. Таким образом, ремонт двигателя и других деталей LADA Largus на сегодня является актуальной услугой.
Заключение
Как вы видите работа очень простая. По времени он может занять минут десять, от силы пятнадцать. Решать подобные проблемы на станции технического обслуживания лишняя трата время и средств. Но, тем не менее на кажущуюся простоту данный процесс исключительно принципиален для нормального функционирования двигателя Лада Ларгус. Не забывайте периодически проводить проверку состояния замененного элемента и ваш автомобиль будет радовать вас не только быстрой и комфортной ездой, но и малым расходом горючего. Для того чтобы лучше разобраться в процессе замены воздушного барьера посмотрите предлагаемое нами видео.
