Схема и расположение предохранителей ваз 2110, 2111, 2112

Действуем в салоне

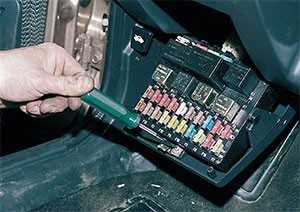

Монтажный блок предохранителей расположен в левой части панели приборов. Снимаем крышку с интегрированным в нее переключателем режимов наружного освещения. Если работы осуществляется на модификациях LADA Granta «Люкс» и «Норма», то не забываем о необходимости отключения кнопки, служащей для отпирания замка багажника.
Вооружившись схемой, определяем пришедший в негодность предохранитель прикуривателя или же предохранитель бензонасоса и так далее. Смотрим на целостность нити и делаем соответствующий вывод. Если элемент негоден, то заменяем его новым аналогом путем фиксации в посадочном гнезде. Такое действие повторяем со всем перечнем перегоревших предохранителей.
«Минус» подключаем назад к аккумулятору и выполняем проверку функционирования электрического узла, в котором была произведена замена предохранителя.

Процесс замены указанных элементов, которые в себе содержит блок предохранителей, подкапотного пространства Лада Гранта реализуется аналогичным способом. Крышка на предохранительном модуле снимается посредством нехитрого действия – просто тянем ее вверх и в спокойном режиме осуществляем замену обозначенных элементов.

https://youtube.com/watch?v=eSW_JQyzuuc

Причины выгорания предохранителей

Выгорание предохранителей происходит в результате неисправности в электропроводке. Если какой-то участок многочисленных проводов, скрытых от глаз, оголился, при контакте с ним происходит короткое замыкание. Если бы в системе не были предусмотрены предохранители, то при каждом таком повреждении выходили бы из строя приборы, запитанные от неисправного участка цепи. Самое опасное последствие короткого замыкания – возгорание, которое тоже исключается, благодаря предохранителям. Другой причиной может служить выход из строя реле заряда аккумулятора. Генератор, подавая ток на аккумулятор, заряжает его. В момент, когда батарея полностью заряжена, срабатывает реле, отключающее подачу электричества на зарядку аккумулятора. Если это реле неисправно, аккумулятор выходит из строя, нарушается подача тока по всей системе, в результате чего происходят скачки напряжения, превышающие значения, допустимые для нормальной работы всех приборов автомобиля. В этой ситуации предохранители также спасают автовладельцев от выгорания контактов.

Снятие и разборка

Блок предохранителей на автомобиле ВАЗ 2110-2112 можно сменить своими силами. Процедура нетрудная, сможет справиться при желании даже неопытный автовладелец. Каждый элемент блока заменяемый.

Сначала снимается крышка блока. В некоторых блоках предохранителей за снятие панельки отвечает специальная кнопка. Смена выполняется извлечением непригодной детали и установкой новой, такого же номинала.

Следите, чтобы схема заменяемой детали соответствовала новой, иначе новая также может испортиться и еще повлечь за собой дополнительные элементы в схеме. Перед работой, посмотрите описание блока заводом производителем, чтобы правильно выполнить всю разборку.

Если блок предохранителей сгорел полностью или был поврежден, его можно заменить новым. Эта деталь сегодня является доступной, и ее можно купить в любом магазине запчастей для автомобилей ВАЗ.

Блок предохранителей ваз 2112

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители, реле и как найти нужный из них, прочитайте эту статью.

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

F1 — 5A — Лампы освещения: приборов, габаритов на приборной панели, номеров, подсветка багажника, левые габариты F2 — 7,5A — Ближний свет (левая фара) F3 — 10A — Дальний свет (левая фара) F4 — 10A — Передняя правая противотуманная фара F5 — 30A — Электрические двигатели стеклоподъемников дверей F6 — 15A — Переносная лампа (прикуриватель) F7 — 20A — Звуковой сигнал, вентилятор радиатора F8 — 20A — Элемент обогрева заднего стекла F9 — 20A — Очиститель и омыватель лобового стекла F10 — 20A — Резервный F11 — 5A — Лампы габаритного света правой стороны F12 — 7,5A — Ближний свет (правая фара) F13 — 10A — Дальний свет (правая фара) F14 — 10A — Противотуманная фара (левая) F15 — 20A — Электрический обогрев сидений F16 — 10A — Поворотники, аварийный сигнал F17 — 7,5A — Освещение салона, подсветка замка зажигания, стоп сигнал F18 — 25A — Отопитель салона, подсветка бардачка, прикуриватель F19 — 10A — Реле контроля исправности ламп стоп-сигнала и габаритного света, блокировка замков дверей. F20 — 7,5A — Противотуманные задние фары

Дополнительный блок реле находится с левой стороны в ногах пассажира

Обозначения реле и предохранителей:

1. Модуль зажигания 2. Датчики подогрева, расхода воздуха, скорости 3. Топливные форсунки, насос, реле 4. Вентилятор 5. Бензонасос 6. Зажигание

Предохранитель

Предохранитель – это электрический коммутационный аппарат, предназначенный для защиты электрических цепей, путем обрыва цепи вследствие разрушения его или отключения при протекании через него тока превышающего допустимые значения.

Предохранители бывают нескольких видов и используются во всех электрических цепях для защиты автомобилей от коротких замыканий (КЗ). Они классифицируются по номинальному току плавкой вставки.

Плавкая вставка — это часть предохранителя, которая разрушается под воздействием электрического тока.

Номинальный ток – это ток предохранителя при котором, плавкая вставка будет работать неограниченное время, и не будет подвержена разрушению.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Причины перегорания предохранителя

Все предохранители на ВАЗ-2110 плавкого типа. При превышении номинальной силы тока нить предохранителя разогревается и расплавляется. Контакт прерывается до того, как скачок в бортовой сети нанесет вред электрооборудованию авто.

В случае с предохранителем печки ВАЗ-2110 причин для перегорания может быть несколько.

Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.
Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.
Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.
Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.
Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.

Предохранитель печки перегорает, потому что в электрической цепи есть участок, периодически создающий короткое замыкание. Если это происходит систематически, нужно пересмотреть проводку и контакты на колодках.

Это интересно: Какой аккумулятор лучше выбрать для автомобиля ВАЗ-2114 — фото

Схема блока предохранителей

Для открытия существует кнопка блока предохранителей, которая удобна в использовании. Схема блока предохранителей для инжекторного варианта авто представлена ниже и подлежит некоторой расшифровке.

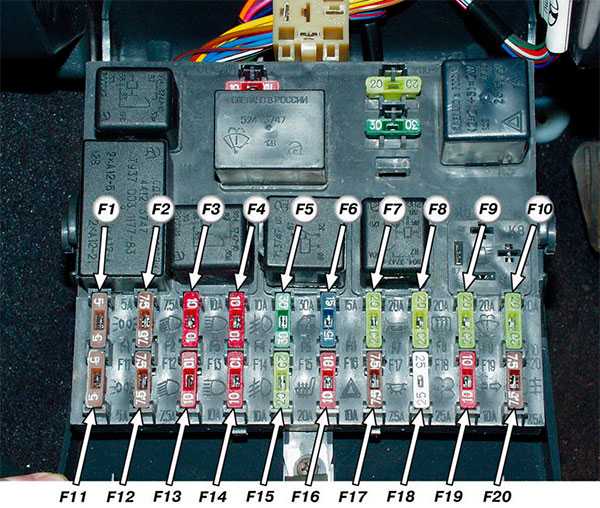

F1 – Предохранитель с силой тока в 5 ампер для лампочек подсветки номера и приборного щитка, «контролька» габаритов автомобиля и подсветки багажного отделения, а также левый габаритный фонарь;
F2 – Предохранитель с силой тока в 7,5 ампер для ближнего света передней фары слева;
F3 – Предохранитель с силой тока в 10 ампер для дальнего света передней фары слева;
F4 – Предохранитель с силой тока в 10 ампер для правой «противотуманки» в монтажном блоке предохранителей;
F5 – Предохранитель с силой тока в 30 ампер для ЭДГдверных электростеклоподъемников;
F6 – Предохранитель с силой тока в 15 ампер «переноски» транспортного средства;
F7 – Предохранитель с силой тока в 20 ампер для ЭДГ вентиляторной системы охлаждения силовой установки, а также для двигателя, а также для сигнала звукового типа;
F8 – Предохранитель с силой тока в 20 ампер для нагревательного термоэлемента, служащего для обогревания кормового стекла и реле его запуска;
F9 – Предохранитель с силой тока в 20 ампер для рециркуляционного клапана и очистительно – омывательной системы фронтального стекла и передней оптики, а также для обмотки реле обогрева кормового стекла;
F10 – Предохранитель с силой тока в 20 ампер для резервного подключения;
F11 – Предохранитель с силой тока в 5 ампер для лампочки правого габаритного огня;
F12 – Предохранитель с силой тока в 7,5 ампер для фары слева и для ближнего света фар;
F13 – Предохранитель с силой тока в 10 ампер для фары справа, для дальнего света фар и для «контрольки» подачи такого света;
F14 – Предохранитель с силой тока в 10 ампер для левой « противотуманки»;
F15 – Предохранитель с силой тока в 20 ампер для электрического обогрева сидений и блок-системы багажного замка;
F16 – Предохранитель с силой тока в 10 ампер для реле поворотов, «аварийки» и ее «контрольки»;
F17 – Предохранитель с силой тока в 7,5 ампер для ламп салонной и индивидуальной подсветки, системы подключателя зажигания, «стопов», часов или «маршрутника»;
F18 – Предохранитель с силой тока в 25 ампер для подсветки «бардачка», контроллера отопительной системы и прикуривателя;
F19 – Предохранитель с силой тока в 10 ампер для блок-системы дверных замков, реле-контролера индикатора «стопов» и габаритных огней, поворотных указателей с «контрольками», фонаря кормового движения, исправности обмотки генераторного блока, блока индикационной системы БК, комплекса панели приборов и хронометра;
F20 – Предохранитель с силой тока в 7,5 ампер для освещения «противотуманок» заднего вида.

На устройстве установлен замок блока предохранителей, который предохраняет изделие от поломки и несанкционированного проникновения. Предохранители плавкого типа, расположенные под крышкой блока предохранителей и обозначенных на рисунке, как F1-F20, обеспечивают защиту почти всех электроцепей, которые адаптированы под различные номинальные значения силы тока. Без защиты остаются такие электрические контуры, как зарядка АКБ, генератор, а также цепь зажигания и запуска мотора.

Видео «Наглядная инструкция по установке волжского сигнала на ВАЗ 2110»

Как не допустить ошибок при установке клаксона от Волги на «Десятку» — подробная инструкция с описанием всех нюансов приведена ниже (автор ролика — Виталий Вирясов).

Сегодня мы вкратце изучим основные характеристики и проблемные моменты звукового сигнала, устанавливаемого на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Итак, с завода на ВАЗ-2110 устанавливается звуковой сигнал типа 20.3721 Применяемость — автомобили ВАЗ-2110 и модиф.; мотоциклы ИМЗ. Конструктивные особенности: безрупорный. Кстати благодаря именно этой конструктивной его особенности он очень тихий и приходится вместо него устанавливать альтернативные звуковые сигналы, которые мы рассмотрим в отдельной статье.

Технические характеристики звукового сигнала: — номинальное напряжение: 12 В; — потребляемый ток: 5,0 А; — уровень звукового давления на расстоянии 2 м не более 105…118; — основная частота звучания: 430. ..490 Гц; — схема 2-х проводная; — масса: 0,36 кг.

Основной изготовитель — АО ЛЭТЗ

Звуковой сигнал на автомобилях десятого семейства располагается под декоративной решеткой радиатора. Основными проблемами в работе звукового сигнала является окисленность клемм, вот они на фото ниже

Для демонтажа звукового сигнала достаточно открутить вот эту гайку ключем на 13

Для регулировки тональности сигнала нужно плоской отверткой регулировать этот регулировочный винт:

Вот вроде и вся информация про стоковый клаксон на десятках, стоит отметить что все же его звучание настолько уныло, что мы настоятельно рекомендуем поставить вместо него альтернативный звуковой сигнал.

Источники

http://vazikov.ru/vaz-2110-2111-2112/ustanovka-novogo-zvukovogo-signala-na-vaz-2112.html
http://avtozam.com/vaz/2110/ne-rabotaet-zvukovoj-signal/
http://www.vazdriver.ru/zvukovoy_signal_vaz2110_vaz2111_i_vaz2112.html

Диагностика неполадок блока предохранителей

Блок предохранителей ВАЗ 2110, ремонт которого необходимо провести, требуется диагностировать с помощью сводной таблицы электрических цепей, находящихся под защитой предохранителей плавкого типа. В ходе диагностики элементов блока предохранителей требуется установить причину дефекта, т.е. какой предохранитель сгорел, исправить поломку, после чего заменить изделие на новый образец.

В таблице, где представлена распиновка блока предохранителей, показаны те электрические цепи, которые подлежат защите. Ни в коем случае нельзя ставить вместо неисправных изделий т.н. «жучки». Это повлечет поломку защищаемых электронных систем.

Основные электрические цепи контролируются комплексом предохранителей плавкого типа, а ряд систем – многоразовыми «автоматами» биметаллического вида и вставками. Энергопотребители большой мощности (оптика, ЭДГ вентилятора охладительной системы, электрический бензонасос и т.п.) подключены через реле, регулирующее подачу тока.

Кроме предохранителей, в ВАЗ 2110 монтажный блок является местом размещения реле вспомогательного назначения для обеспечения эксплуатации различных электронных систем транспортного средства. Релейная распиновка блока предохранителей в автомобиле с инжекторной топливной системой следующая:

К1 – гаджет для контроля работоспособности ламповых элементов
К2 – гаджет для системы очистителя «ветровика»
K3 – гаджет «поворотников» и «аварийки»
К4 – гаджет для эксплуатации ближнего освещения
К5 – гаджет для эксплуатации дальнего освещения
К6 – дополнительный гаджет
К7 – гаджет реле системы обогрева кормового стекла.

Аварийная замена блока предохранителей ВАЗ 2110 проводится по необходимости, хотя такие устройства редко выходят из строя. Если возникает потребность, купить блок предохранителей на «десятку», то этот элемент системы электрооборудования можно найти во многих специализированных автомобильных магазинах. Блок предохранителей легко монтируется на свое посадочное место.

Штатный блок предохранителей для ВАЗ 2110 карбюратор несколько отличается от инжекторной системы наличием устройств контроля воздушной заслонки и электромагнитного клана карбюратора.

Описание предохранителей в блоке

Как известно автомобили Лада Приора выпускались в нескольких
модификациях, следовательно, и блоки предохранителей у них тоже разные. Далее
по тексту будут указаны все устанавливаемые блоки предохранителей на автомобиль
Лада Приора.

В салоне расположены основной блок предохранителей и реле, и
дополнительный монтажный блок предохранителей и реле.

Ниже в таблицах будут представлены предохранители, которые
устанавливаются на Ладу Приору. Блоки могут отличаться в зависимости от комплектации
машины, поэтому для каждой комплектации отдельная таблица.

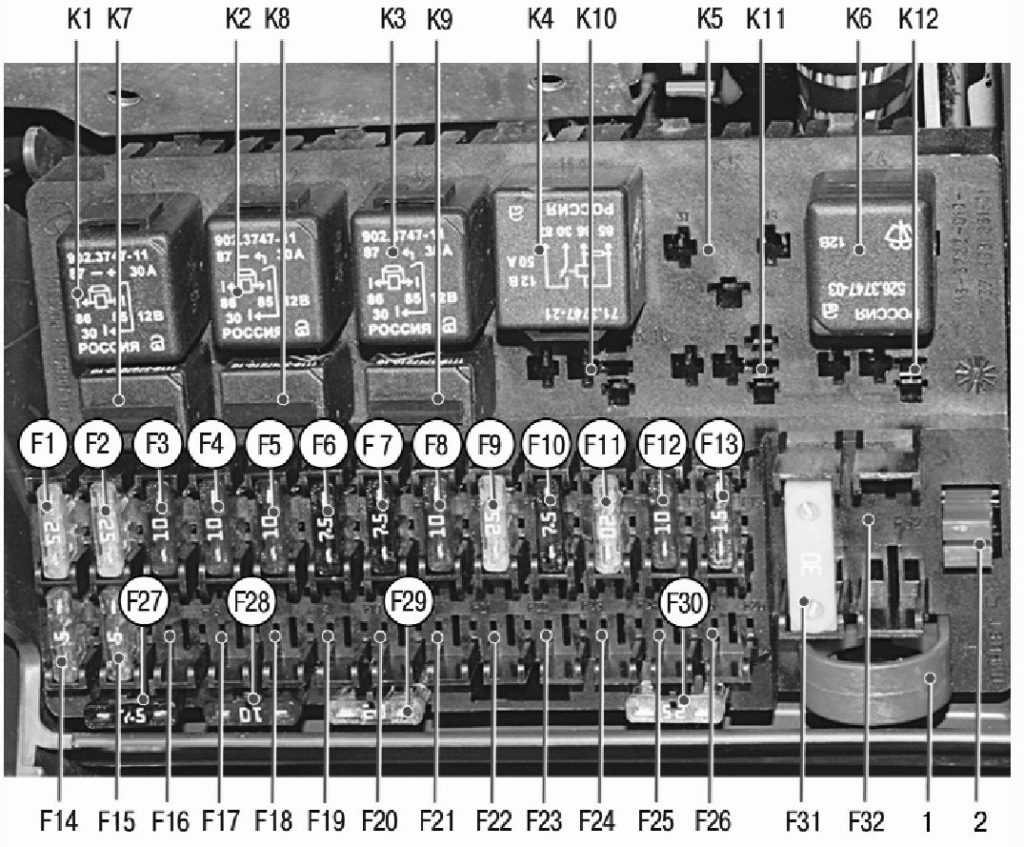

Основной блок предохранителей и реле Приоры в комплектации «Норма» и «Стандарт»

Комплектация «Норма» Лады Приоры отличается от стандарта наличием подогрева сидений и противтуманными фарами. В комплектацию «Норма» не входит кондиционер (не путать с «Норма+»). Основной блок устанавливается под рулевым колесом.

Дополнительный монтажный блок

Дополнительный монтажный блок устанавливается в ногах у
переднего пассажира, для того чтобы добраться до него необходимо снять
пластиковую заглушку.

Дополнительный монтажный блок не имеет отличий и не зависит
от комплектации автомобиля.

Таблица предохранителей дополнительного монтажного блока

Таблица реле
дополнительного монтажного блока

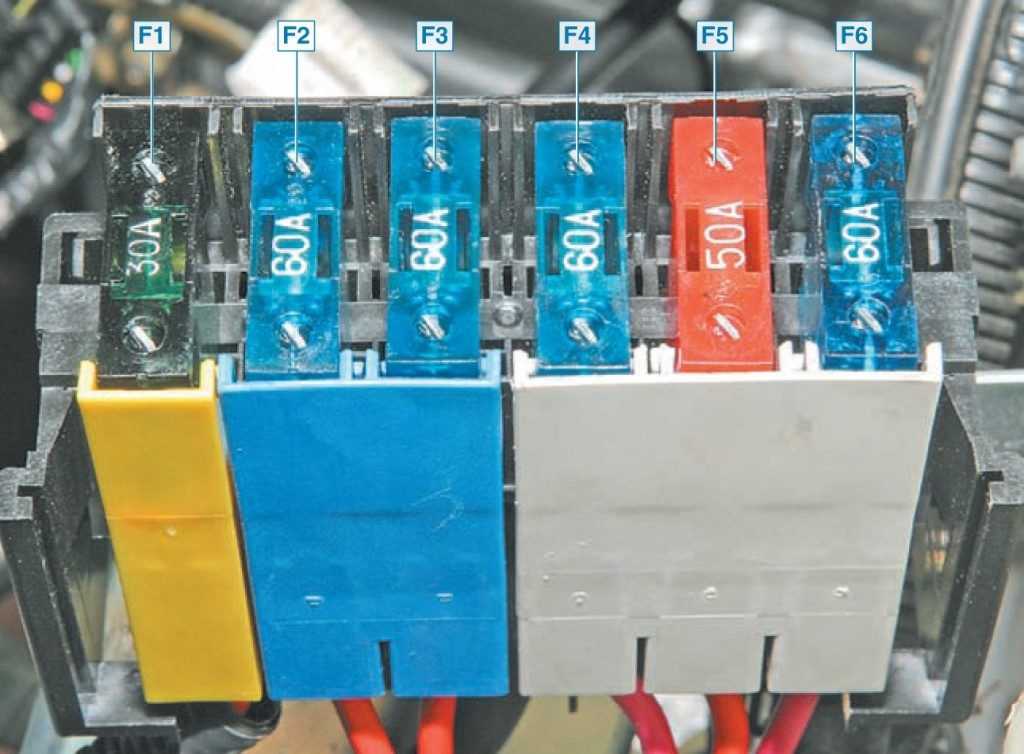

Силовые предохранители в подкапотном пространстве

Как было сказано выше, предохранители Лады приоры
устанавливаются не только в салоне, но и в подкапотном пространстве. В
некоторых комплектациях автомобилей устанавливается 2 монтажных блока в
подкапотном пространстве.

Силовые предохранители устанавливаются на все автомобили
лада приора вне зависимости от комплектации.

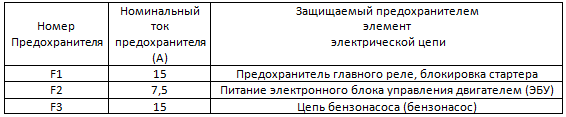

Таблица силовых
предохранителей в подкапотном
пространстве

Предохранители автомобилей с климатическими системами

В автомобилях в которых установлен кондиционер
устанавливается дополнительный монтажный блок в подкапотном пространстве
отвечающий за работу климатической установки.

В блоке климата устанавливаются реле и предохранители
поэтому отдельной таблицы для них нет.

Предохранители и реле автомобиля с кондиционером HALLA

Предохранитель защищающий правую цепь двигателя вентилятора (30 А);
Предохранитель защищающий левую цепь двигателя вентилятора (30 А);
Реле двигателя вентилятора правого;
Дополнительное реле вентиляторов;
Реле двигателя вентилятора левого;
Предохранитель защищающий электрическую цепь питания двигателя отопителя(40 А);
Предохранитель компрессора кондиционера (15 А);
Реле отвечающее за работу двигателя отопителя;
Реле компрессора кондиционера;

Предохранители и реле автомобиля с кондиционером Panasonic

Реле скорости отопителя;
Реле двигателя вентилятора правого;
Реле включение вентиляторов последовательно;
Реле двигателя вентилятора левого;
Предохранитель левого двигателя вентилятора (30А);
Предохранитель правого двигателя вентилятора (30А);
Предохранитель электродвигателя отопителя салона (40А);
Предохранитель компрессора кондиционера (15А);
Реле электродвигателя вентилятора отопителя салона;
Реле компрессора кондиционера;

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

За что отвечают предохранители

Предохранитель в любой электрической цепи необходим для того, чтобы противостоять замыканию. Он в состоянии разомкнуть цепь, при этом его плавкая вставка от температуры нагрева разрушается и такой предохранитель не пригоден к использованию. В электрической схеме ВАЗ 2110 масса электрических цепей, которые разделены на группы в соответствии с рабочей нагрузкой. Каждой труппе цепей соответствует свой номинальный рабочий ток, при превышении которого, предохранитель разрушается и принудительно размыкает цепь.

Также все цепи в электросхеме ВАЗ 2110 условно разделены на основные и вспомогательные. К основным, постоянно действующим, независимо от количества включенных приборов, относят только несколько:

цепь системы зажигания;
цепь системы питания;
звуковой сигнал;
габаритные огни, дальний и ближний свет фар;
стоп-сигнал.

Практически, все эти цепи постоянно находятся под нагрузкой и, учитывая их жизненную важность, они также разделены на более мелкие цепи, за которые отвечает каждый отдельный предохранитель

Где находится

За защиту цепей питания на машинах ВАЗ-2110 отвечают предохранители, размещенные в панели приборов левее кожуха рулевой колонки. Сверху узел закрыт декоративной крышкой, которая крепится пружинным фиксатором. Для доступа к плавким вставкам и реле требуется нажать на кнопку, размещенную под поворотным регулятором корректора фар головного света. Декоративный кожух откидывается вниз вместе с монтажной платой и защитными и распределительными устройствами. На автомобилях ВАЗ-2112 и 2111 применяются блоки, отличающиеся числом и расположением реле.

Также внутри монтажного блока находятся специальный пластиковый пинцет и запасные вставки. Чтобы заменить предохранитель, деталь следует плотно захватить пинцетом, а затем аккуратно вытащить из посадочного гнезда. Новая деталь должна иметь идентичный номинал, категорически запрещается применение самодельных вставок, изготовленных из проволоки или фольги.

Поскольку автомобили «десятого» семейства не оснащались штатным головным устройством, то монтаж магнитол выполнялся в дилерских центрах или самостоятельно владельцами. Поскольку головное акустическое устройство является потребителем электрического тока силой до 10-15 А, то оно коммутируется через наиболее мощный предохранитель. В большинстве случаев для этого использовалась плавкая вставка, предназначенная для защиты цепи прикуривателя и контроллера отопителя. Устройство имеет номинал 25 А, расположено в нижнем ряду на третьей позиции справа.

Такая схема коммутации ускоряет монтаж, но не является корректной, поскольку возникает риск перегрузки магнитолы или перегорания вставки из-за одновременно работающего головного устройства и прикуривателя. Рекомендуется , предохранитель на 10-15 А размещается внутри кабеля питания.

При отключенном двигателе магнитола не работает, но обеспечивается подача напряжения (через кабель с изоляцией желтого цвета) для сохранения настроек.

В головном устройстве находится предохранитель ножевого типа, рассчитанный на 5-15 А (в зависимости от модификации оборудования). Элемент размещается или рядом с коммутационной колодкой стандарта ISO, или внутри жгута проводки, который поставляется вместе с магнитолой. Для замены элемента требуется проигрыватель из штатного гнезда, для этого используются специальные крючки, которые отжимают пружинные фиксаторы.

После установки нового элемента рекомендуется проверить работоспособность всех устройств, задействованных на участке цепи. Если происходит повторное перегорание предохранителя, то причиной неисправности является короткое замыкание в электропроводке или внутри головного устройства. Для проверки состояния проводов используется тестер, магнитолу рекомендуется отдать для диагностики и ремонта в сервисный центр.

Диагностика функциональности предохранителя и причины его сгорания

Предохранители предназначены для защиты электроприборов транспортного средства. Если внезапно перестала работать система отопления машины, первым делом необходимо проверить состояние защитного элемента, который отвечает за работу отопителя.

Самый простой вариант проверки — это открыть бардачок при включённом зажигании и проверить работает ли его подсветка. Если раньше лампочка освещения вещевого ящика работала, а теперь не функционирует, значит, причина поломки в сгоревшем защитном элементе. Предохранитель, который отвечает за контроллер отопителя, несёт ответственность за лампу бардачка и подсветку прикуривателя.

Второй способ более сложный, для определения исправности детали надо её достать и с помощью тестера проверить функциональность. Если причина поломки именно в сгоревшем предохранителе, не спешите его сразу менять на новое изделие. Изначально необходимо найти причину перегорания детали. Принцип работы изделия основан на приёме переизбытка напряжения в сети на себя. Защитная деталь перегорает от поступления высокого напряжения и предохраняет этим от повреждений более важные приборы транспортного средства.

Причиной поступления высокого напряжения может быть неисправность электродвигателя печки или проводки системы отопления салона, окисление контактов, выход из строя вентилятора. С помощью тестера надо проверить элементы цепи электроприборов отопления и устранить причину перегорания.
