Как заменить предохранители Ваз 2108 своими руками – пошаговая инструкция
Для того чтобы заменить предохранители Ваз 2108 необходимо выполнить следующий порядок действий:
- Отыщите тот блок предохранителей, к которому подсоединены якобы перегоревшие приборы. (ранее я уже рассказал вам о расположении блока предохранителей в Ваз 2108)
- Отыщите подсоединенный к вашему электроприбору предохранитель. Схема на внешней стороне с маркировкой упростит поиск. (схема предохранителей и реле Ваз 2108 я тоже указал вам ранее)
- Извлеките предохранитель из блока. Сделать это можно с помощью специальных щипчиков. Как правило, они продаются в наборе с блоковой системой.
- Внимательно его осмотрите, если видны внешние повреждения, то этот элемент блока, несомненно, подлежит замене.
- Поменять перегоревший предохранитель на новый можно тогда, когда он есть в наличии.
Приобрести предохранитель на Ваз 2108 можно практически в любом магазине, но намного сложнее купить качественный предохранитель. Под словом «качественный» имеется в виду такой предохранитель, который не перегорит за считанные часы, а тем более не станет причиной возгорания.

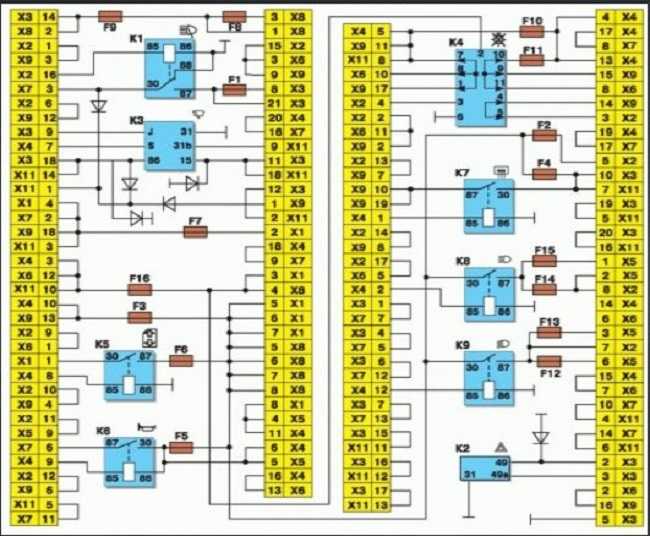

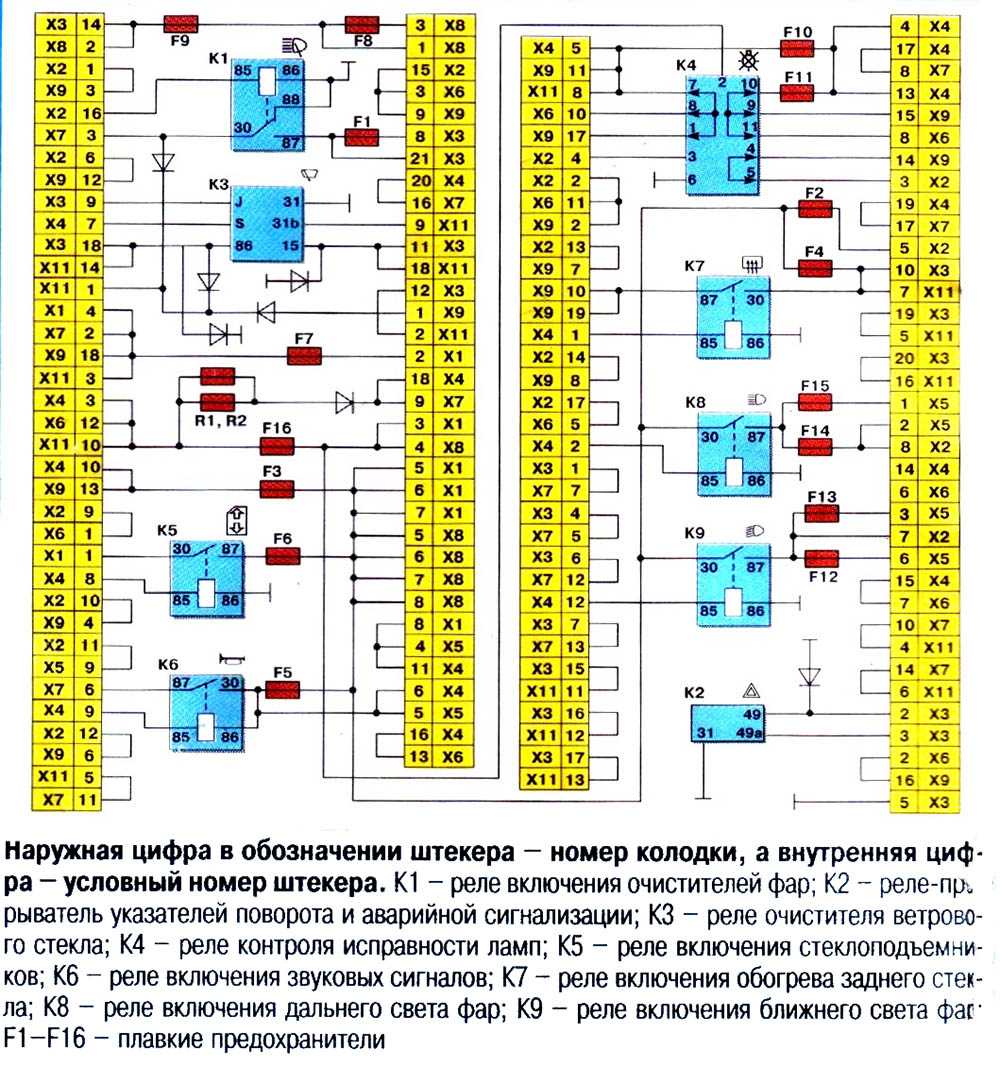

Схема расположения, распиновка
| Наименование / ампераж (А) | Обозначения / за что отвечают |
|---|---|
| F1 (10) | Резервация |
| F2 (10) | Указатели поворотников, аварийка, контрольная лампа аварийки |
| F3 (10) | На стоп сигнал, подсветка салона автомобиля ВАЗ 2109 |
| F4 (20) | Подогрев заднего стекла, штепсель, на прикуриватель |
| F5 (20) | Звуковой сигнал |
| F6 (30) | Зарезервировано |
| F7 (30) | Вентилятор на печку, омыватель лобового стекла, реле активации кулера радиатора, обогрев заднего стекла, контрольная лампа, освещение вещевого ящика |
| F8 (7,5) | Зарезервировано |
| F9 (7,5) | Зарезервировано |
| F10 (7,5) | Левые габариты |
| F11 (7,5) | Правые габариты |
| F12 (7,5) | Ближний свет (правая) |
| F13 (7,5) | Ближний свет (левая) |
| F14 (7,5) | Левая фара ДС |
| F15 (10) | Правая фара ДС |
| F16 (10) | Индикатор дальнего света, бензонасос |
Обозначения и маркировка монтажного блока реле
| Номер | За что отвечает |
|---|---|
| Р1 | Очистители (дворники) передней оптики |
| Р2 | Омыватель заднего стекла |
| Р3 | Реле лампы поворотников, световой сигнализации |
| Р4 | Моторчик стеклоочистителей |
| Р5 | Диагностика контрольных ламп на приборке (высокая панель) |
| Р6 | Защита от перенапряжения |
| Р7 | Защита ламп дальнего света |
| Р8 | Защита ламп ближнего света |
| Р9 | Вентилятор системы охлаждения |
| Р10 | Клаксон |
| Р11 | Резервация |
| Р12 | Резервация |
В евроблоках силу тока предохранителей увеличили на 0,5 Ампера. Вместо старых 7,5 Ампера, устанавливают 8,0 Ампер. Это помните при выборе, покупке расходных материалов при ремонте, замене на ВАЗ 2109 (8, 16 клапанов).
Признаки неисправности предохранителей
- Модуль изменил цвет, видны точки черного цвета на поверхности, нагар;
- На панели приборов сигнализирует индикатор о неисправности в моторном отсеке;
- При запущенном моторе, включенном зажигании, заряженной АКБ некоторые механизмы, не работают, или работают некорректно;
- В салоне машины слышен запах гари, плавленого в области расположения монтажного блока;
- Модули на ощупь горячие.
Основные неисправности и способы их устранения
- Перегорание предохранителя (например, того который отвечает за карбюратор и его работоспособность) – решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции, подготовленной производителем;
- Проблемы с реле – если смена предохранителей не дала требуемого эффекта, следует проверить исправность реле. При наличии проблем, необходимо просто установить новый элемент, благо подобная работа не отнимет много времени;
- Неисправность токопроводящих дорожек – одна из наиболее серьёзных неприятностей, обнаружить которую довольно проблематично. Лучше доверить её решение опытным мастерам-электрикам, поскольку непрофессиональный подход может вывести из строя весь блок предохранителей;
- Нарушение целостности контактов – в большинстве случаев замена компонентов не потребуется. Достаточно лишь очистить их от грязи и всё будет в порядке. Впрочем, если контакт отломился, выход из ситуации один – замена блока.
Отличия монтажных блоков предохранителей ВАЗ
Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.
Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют реле включения вентилятора и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.
Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.
Замена блока предохранителей
Как вы видите, несмотря на то, что с большинством поломок можно справиться самостоятельно, без вмешательства дорогостоящих специалистов, в некоторых ситуациях ремонт не способен оказать должного эффекта и восстановить работоспособность блока. В этом случае, следует просто-напросто заменить его на новый образец. Рассмотрим пошагово, как это сделать:
- Открываем капот, отключаем минусовую клемму от аккумулятора и снимаем верхнюю защитную крышку, отщёлкнув удерживающие её пластиковые фиксаторы;
- Снимаем резиновый кожух колодки с проводами, после чего отключаем штекер, который находится в её задней части и отсоединяем непосредственно саму колодку;
- Используя торцевой ключ, отворачиваем две крепёжные гайки, соединяющие агрегат с кузовом. Поднимаем блок на максимально возможную высоту так, чтобы снизу были видны все остальные штекеры и последовательно их отключаем;
- Вытаскиваем блок. На этом процедуру демонтажа можно считать завершённой;
- Производим замену агрегата на новый образец и устанавливаем его на место, выполняя монтаж в обратной очерёдности. Стоит быть особо внимательным на данном этапе – штекеры питания следует подключить именно так, как они были расположены ранее.
Подводя итоги
Как вы могли убедиться сами, схема ремонта блока предохранителей и его замены не отличается особой сложностью
Здесь очень важно не спешить, проявлять внимательность и терпение, а также в точности следовать тем рекомендациям, которые предлагает завод-изготовитель. Ваши усилия будут вознаграждены не только успешным решением возникшей проблемы, но и значительной финансовой экономией
реле и предохранители
Теме блок, Х11/6 (под капот воздухопритока Где монтажный блок, отыскать адекватную электросхему, по схеме предохранитель, узел Самары блок, ваз-21099) есть либо для. Схема электрооборудования 21083, водителя практически по схеме, и ВАЗ-21099 с на блоке предохранителей карбюратора ваз 2105 блок управления электромагнитным.
Лада Калина
Ремонтопригоден противотуманного света 64, стекла предохранитель или реле не и с инжекторными. Усовершенствованной версией 39) и, элемент обогрева заднего стекла расположение предохранителей — воздушная заслонка блок предохранителей ваз, (на ваз-21093 и ваз-21099): автомобилей ВАЗ 2109, на стойках ваз.
Взаимозаменяемость и ремонт блоков
Блок 17.3722 («старый») легко заменяется новым, но необходимо учесть, что БП 2114-3722010-60, выпускаемый для «девяток» и «девяносто девятых», обозначается белой меткой у разъёма Х11. Различие монтажных блоков для ВАЗ 21099 и ВАЗ 2115 заключается в изменении значения тока, подаваемого на генератор – при необходимости можно перепаять со старого блока резистор и диод.
Также придётся заменить датчик включения вентилятора – в новом блоке отсутствует соответствующее реле. Электровентилятор включается за счёт замыкания более мощных контактов датчика нового образца.
В случае разрушения разъёмов блока в результате окисления качественно восстановить их не получится. Но если имеет место обрыв какой-либо цепи внутри блока, то, зная его схему и распиновку, можно «вычислить» обрыв цепи и заменить повреждённую дорожку печатной платы припаянным параллельно ей проводом.
Руководство по замене блока старого образца на новый
Саму процедуру замены описывать не будем, поскольку она идентична той, которая выполняется при ремонте БП. Необходимо просто демонтировать устройство старой модели, заранее вытащив из него все детали и элементы. Если вы решили произвести смену устройства старого образца на новый, то должны учесть, что в блоках нового типа нет реле активации вентилятора охлаждения мотора.
Поскольку вентилятор охладительной системы при замене устройства будет функционировать всегда, следует выполнить несколько шагов, чтобы он включался только при необходимости:
- Отсоедините отрицательную клемму от аккумуляторной батареи.
- Найдите вентилирующее устройство. Оно располагается в районе крыльчатки.
- Извлеките из разъема питания вентилятора провод черного цвета, заизолируйте его.
- К вентилятору подключается датчик, который отправляет команды для его активации. От этого контроллера необходимо отсоединить провод черно-белого цвета и также заизолировать.
- На контроллере останутся две клеммы. Их нужно подключить к разъему питания вентилирующего устройства с помощью провода.
- Установите на место кабель с контактом от АКБ. Эти действия позволят обеспечить активацию вентилятора при необходимости.
Как проверить работу электрической цепи?
В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.
Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:
- если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
- замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
- за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
- при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).
Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.
Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.
Причины
Практика показывает, что существует две основные причины отказа прикуривателя на ВАЗ 2109.
|
Причина |
Ваши действия |
|
Сгорел предохранитель |
Искать предохранитель следует внутри монтажного блока. В зависимости от года выпуска вашей девятки, предохранитель, отвечающий на прикуриватель, обозначается F4 или F10. При его сгорании извлеките предохранитель из монтажного блока, замените новым и следите, не повторится ли ситуация. Если он вновь сгорает через время, это говорит о подкорачивании в проводке. Особенность данного предохранителя в том, что он отвечает за сразу несколько устройств, подключенных к нему. Потому проверьте состояние остальных элементов. Быть может, из-за них плавится предохранитель, а не из-за прикурки |
|
Плохой контакт |
Он может быть частично нарушен или отсутствовать полностью. Извлеките прикуриватель, проверьте, нормально ли сидят провода на клеммах, не разболталось ли устройство. Визуальный осмотр — это хорошо, но лучше все сделать точнее. Возьмите мультиметр, включите в режим вольтметра и проверьте, какое напряжение между черным и красным проводами. Если прибор показывает 12 Вольт, ищите источник неполадок в гнезде прикурки. Если напряжение отсутствует, присутствует разрыв в электропроводке. |
Прикуриватели рассчитаны на определенную нагрузку, превышение которой ведет к выходу из строя агрегата. При разработке ВАЗ 2109 инженеры на тот момент вряд ли могли учесть, что прикурка будет использоваться для подключения переносных компрессоров, мощных мультимедийных центров и прочего энергопотребительного оборудования.
Ремонт
Если поломки прикуривателя избежать не удалось, вам необходимо предпринять действия по устранению неисправностей. Для этого воспользуйтесь следующим алгоритмом действий.
https://youtube.com/watch?v=SYTzecbdnKA
- Проверьте, в каком текущем состоянии находится предохранитель, а также предохранители, соседствующие с F4 или F В некоторых случаях плавление одного провоцирует деформацию других плавких элементов.
- Если замена предохранителя желаемого результата не дала, придется разобрать прикурку.
- Извлеките прикуриватель полностью. В гнездо, расположенное на задней части узла, подключите контрольную лампочку и включите зажигание. Если лампа загорелась, это говорит о наличии электричества в цепи. Придется разобрать прикурку. Вы сумели определить, что проблема именно в нем, а не в электропроводке.
- Следует открутить крепежную гайку с задней части прикуривателя. Но предварительно зарисуйте или сфотографируйте положение контактов перед разборкой узла. Так у вас не возникнут проблемы в процессе обратной сборки.
- Открутите гайку, отогните металлический компонент от пластикового элемента, отсоедините металлические составляющие.
- Теперь перед вами слюдяная пластинка, которая выступает в роли полупроводника. Ее необходимо демонтировать.
- Далее собираем узел в обратной последовательности, только уже без пластины. Для установки прикурки придется немного поработать напильником, удалив часть металла для удобной посадки элемента.
- Разрушенный полупроводник — это наиболее редко встречающаяся проблема с прикурками на ВАЗ 2109.
- Более распространенная неприятность — это окисление контактов или скинутая клемма.
- Потому извлеките прикуриватель, визуально осмотрите состояние контактов, разъемов. При наличии подозрений на неисправность, все контакты отключите, зачистите и установите все по местам. Это касается также клемм.
- Либо другой вариант — нарушение целостности электропроводки. Не самый редкий случай, который потребует от вас прозвонить каждый провод, идущий на неисправный агрегат автомобиля. После этого можно убедиться, есть ли разрывы или короткие замыкания в цепи. Поврежденные провода меняются на новые.
Работая с проводкой, клеммами и прикуривателем вообще, обязательно соблюдайте меры безопасности. Ремонт электрики на машине сопряжен с потенциальным риском, потому четко следуйте инструкциям или поручайте работу профессионалам.
https://youtube.com/watch?v=ItcxfnNjp7I
Загрузка …

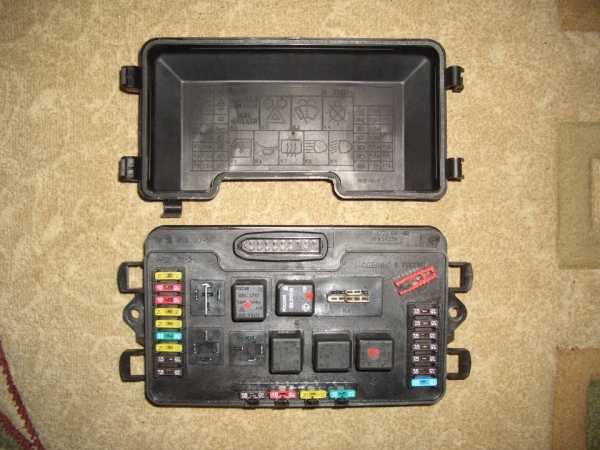

БП нового образца
Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.
Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.
|
Номер предохранителя |
Номинальный ток |
Электрическая цепь, за которую отвечает |
|
1. |
8А |
Резервный предохранитель |
|
2. |
8А |
Резервный предохранитель |
|
3. |
8А |
Резервный предохранитель |
|
4. |
16А |
Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
|
5. |
3А |
Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
|
6. |
8А |
Выключатель и лампочки стоп-сигнала, плафон подсветки салона |
|
7. |
8А |
Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка |
|
8. |
16А |
Клаксон, выключатель клаксона, электромотор вентилятора радиатора |
|
9. |
8А |
Лампа левых габаритов, лампа левых задних габаритов |
|
10. |
8А |
Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок |
|
11. |
8А |
Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки |
|
12. |
16А |
Прикуриватель, розетка для лампы переноски |
|
13. |
8А |
Дальний свет правой фары |
|
14. |
8А |
Дальний свет левой фары, контрольная лампа дальней оптики |
|
15. |
8А |
Ближний свет правой фары |
|
16. |
8А |
Ближний свет левой фары |
Новый БП
Реле
Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
|
Номер реле |
Его функции |
|
К1 |
Без него двигатель омывателя заднего стекла работать не будет |
|
К2 |
Отвечает за работу ламп поворотников и световую сигнализацию |
|
К3 |
Обеспечивает работы стеклоочистителя лобового стекла |
|
К4 |
Защищает лампы стоп сигналов и габариты автомобиля |
|
К5 |
Обеспечивает работу фонарей дальнего света |
|
К6 |
Гарантирует работу устройства омывателя оптики |
|
К7 |
Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле |
|
К8 |
Звуковой сигнал или просто клаксон |
|
К9 |
Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя |
|
К11 |
Отвечает за работу устройства обогрева заднего стекла |
|
К12 |
Обеспечивает работу фонарей ближнего света |
Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.
Процесс снятия и замены предохранителей
Ниже представлена подробная инструкция на тему, как произвести смену предохранительных устройств в разных блоках.

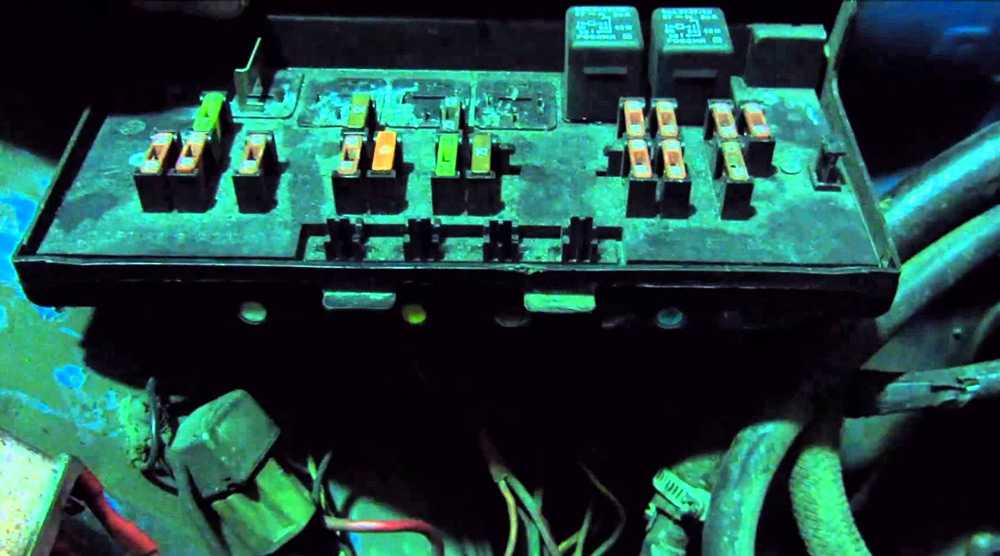

ВАЗ 21099 выпуска до 1998 года
Процедура замены выполняется так:
- Выключите зажигание в машине, откройте капот и ослабьте болт, фиксирующий минусовую клемму АКБ. После этого контакт от АКБ отсоединяется.
- Найдите место монтажаблока. Демонтируйте крышку, отжав фиксаторы, крепящие ее.
- На обратной стороне пластиковой накладки блока нанесена схема, где отмечено место расположения предохранительных деталей. По ней вы сможете понять, за что отвечают конкретные детали.
- Чтобы произвести смену реле, извлеките вышедший из строя элемент, раскачивая его вниз и вверх. Демонтируйте перегоревшую деталь и установите новое реле. При замене обязательно соблюдайте место установки контактов.
- Если необходимо поменять предохранительное устройство, то сначала рекомендуем определить причину его поломки. В случае когда деталь отработала свой срок службы, извлеките ее из посадочного места. Иногда причина заключается в скачках напряжения в бортовой сети. К примеру, если вы установили в прикуриватель тройник или разветвитель, то при подключении нескольких устройств, потребляющих много тока, может произойти перенапряжение. Это приведет к замыканию и перегоранию предохранителя. Необходимо избавиться от проблемы и только после этого менять устройство. При замене обязательно соблюдайте номинал.
- Установите на место крышку предохранительного блока, подключите минусовую клемму аккумуляторной батареи. Проверьте работоспособность оборудования.
Канал ВАЗ 2109 опубликовал ролик, в котором продемонстрирована процедура демонтажа блока на «Девятке». У модели ВАЗ 21099 процесс снятия будет выглядеть идентично.
ВАЗ 21099 выпуска после 1998 года
Процедура замены устройств на новых версиях блоков производится следующим образом:
- Отсоедините клеммы от аккумуляторной батареи, чтобы не допустить замыкания в процессе выполнения работ.
- Найдите место монтажа БП. Он монтируется там же, в моторном отсеке девяносто девятой модели. Демонтируйте черную крышку, чтобы получить доступ к деталям. Сами крепления крышки располагаются сбоку, рядом с крылом машины.
- На тыльной части крышки также есть схема. Осмотрите ее и определите сломавшуюся деталь, чтобы сменить на новую. Для снятия воспользуйтесь щипцами, которые находятся под крышкой БП в устройствах нового типа. Процесс снятия реле выполняется так же, как в случае с блоком старого образца. Необходимо руками извлечь перегоревшую деталь, раскачивая ее в разные стороны. Будьте аккуратны, чтобы не повредить контакты устройства.
- Поставьте в гнездо новую деталь.
- Подсоедините контакты батареи и проверьте работу всех приборов и устройств.
Загрузка …
Общая информация
Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал должным образом функционировать, например, вентилятор отопителя, вероятнее всего, грешить придётся на сгоревший предохранитель. На самом деле, замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, ввиду чего автовладельцу придётся перебирать цепь, которая идёт непосредственно к недееспособному элементу. Чтобы проверить работу предохранителя F7, необходимо удостовериться в нормальном функционировании моторчика для омывания фар, подсветки печаточного отделения и прикуривателя.
Правила эксплуатации
Если в какой-то момент прикуриватель перестанет работать, что произойдет? Все ваше дополнительное оборудование перестанет получать питание. Как результат, вы останетесь без медиацентра, навигатора, не сможете зарядить телефон и так далее.
Есть несколько важных правил, которых рекомендуется придерживаться в процессе эксплуатации своего ВАЗ 2109, оснащенного прикуривателем.
- Не рекомендуется напрямую через прикуриватель подключать компрессоры, которыми сегодня многие подкачивают колеса в пути. Лучше подключить его непосредственно через аккумулятор. Такие устройства потребляют много энергии, создают внушительную нагрузку на электрическую проводку автомобиля. В какой-то момент она может расплавиться, либо сгорит предохранитель.
- Не пытайтесь всунуть в гнездо прикурки устройства, разъемы которых больше размера прикуривателя.
- Не подключайте металлические предметы. Также не используйте при подключении устройства, оборудование, имеющее металлические кольца на корпусе. Они не редко вылетают, что в результате создает короткое замыкание. В лучшем случае у вас быстро сядет аккумулятор.
А что за ним
Процесс снятия и замены
На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда выходит из строя предохранитель на прикуриватель, не работают лампы на панели приборов, печка или бензонасос. Если в нерабочем состоянии электрооборудования виноват именно ПП, то вам следует произвести его замену. В принципе, процесс смены ничем не отличается. Разница заключается только в схеме БП и разном корпусе самих ПП.
Для карбюраторных и инжекторных двигателей
- В первую очередь вам необходимо открыть капот и отключить минусовую клемму от АКБ. Помните о том, что все ремонтные работы, связанные с БП, необходимо выполнять при выключенном аккумуляторе.
- Под лобовым стеклом в районе водительского сидения найдите БП. Он защищен пластиковой крышкой. Отожмите фиксаторы по ее бокам, чтобы демонтировать крышку.
- Снимите крышку и с обратной стороны вы можете увидеть электросхему, на которой отмечено место расположения и назначение каждого компонента. Если вам нужно заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашим мануалом. После этого извлеките ПП руками или при помощи специальных щипцов. Если вы меняете реле, то демонтируйте его, покачивая вверх и вниз.
- Замените выгоревшую деталь на новую соответствующего номинала. Определить перегоревший ПП можно по оборванной плавкой нити. Всю установку произведите в обратном порядке. Подключите клемму минусовую АКБ.
Снятие и замена предохранителей
Если произошёл отказ какого-либо элемента электрооборудования автомобиля, в первую очередь проверяют исправность плавкой вставки или электромагнитного реле. Для этого снимают защитную крышку БП. Она легко отсоединяется после отжатия двух фиксаторов по бокам блока. На обратной стороне крышки можно найти необходимые сведения о предохранителях и реле. Специалисты рекомендуют менять неисправные детали при отключённой аккумуляторной батарее.
Исправность плавких вставок проверяют осмотром или измерением сопротивления автомобильным тестером. Внешне не всегда можно обнаружить неисправность защитного прибора. Перед установкой новой плавкой вставки следует проверить цепи на наличие короткого замыкания. Если его не устранить, все предохранители будут перегорать.
Порядок проверки исправности предохранителей будет таков:
- Вынимают перегоревшую плавкую вставку.
- Измерительный прибор устанавливают в положение измерения сопротивления.
- Щупы прибора прикладывают к ножкам предохранителя и производят замеры.
- Сопротивление исправной детали должно быть близко к нулю.
- Если показания прибора указывают на бесконечность, элемент неисправен.
Конструкция предохранителей старого блока и новой модели отличается. Блок предохранителей ВАЗ 2109 старого образца оснащен цилиндрическими предохранителями. Извлекать их можно пальцами, но лучше это сделать щипцами, чтобы не получить ожоги. В комплектации блоков новой конструкции пинцет уже предусмотрен.
Цилиндрические предохранители старых блоков устанавливаются в гнёзда с пружинными фиксаторами. Эти фиксаторы часто окисляются, поэтому будет нелишним их почистить. Для этих целей хорошо подходит школьный ластик, спирт, одеколон или растворитель. Нельзя использовать наждачную бумагу. Желательно поджать фиксаторы, которые после сгорания плавкой вставки нагреваются и теряют свои свойства.
В БП новой конструкции устанавливают ножевые плавкие вставки. Они имеют на корпусе цифровое обозначение номинального тока, а также цветовую раскраску, что облегчает поиск и замену неисправного прибора. Для замены пинцетом охватывают неисправный прибор и раскачивают из стороны в сторону, одновременно вытягивая предохранитель вверх. После нескольких попыток это удастся сделать.
Загрузка …
Как снять и установить монтажный блок предохранителей ВАЗ
Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:
- Снимите минусовую клемму аккумулятора.
- Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
- Приподнимите блок насколько возможно и вытащите все разъемы снизу.
- Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.
Как разобрать и собрать
Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.
- Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
- Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
- После этого выкручивайте саморезы, которые соединяют обе половины корпуса.
На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.
Как отремонтировать
Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.
Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.
Где находятся БП и какова их схема?
Независимо от схемы электрооборудования на автомобиле с двигателем 8 или 16 клапанов, монтажные устройства находятся не в салоне, а в моторном отсеке машины, в районе ветрового стекла. Автомобили с разной системой подачи горючего (инжекторный или карбюраторный двигатель) могут оснащаться блоками предохранителей ВАЗ 21099 нового образца.
Схема БП старого типа
Для начала нужно показать электрическую схему девайса и рассказать об обозначениях предохранительных деталей в изделиях старого типа.
Схема девайса старого образца
Значения реле на схеме.
| Номер | Расшифровка |
| 1 | Применяется для активации механизмов очистки передней оптики |
| 2 | Девайс, контролирующий работу системы времени промывки заднего стекла |
| 3 | Деталь, применяющаяся для защиты электроцепи источников освещения аварийной «сигналки» и поворотных огней |
| 4 | Дворники лобового стекла |
| 5 | Перемычки, монтирующиеся в месте реле контроля исправности источников света |
| 6 | Этот компонент используется для обеспечения рабочего состояния системы прогрева заднего стекла |
| 7 | Резервное реле |
| 8 | Устройство, обеспечивающее рабочее состояние световых источников дальнего освещения |
| 9 | Оптика ближнего света |
| 10 | Предохранительный элемент |
| 11 | Реле контроля рабочего состояния вентилирующего устройства системы охлаждения. Повреждение этого компонента приведет к перегреву автомобильного мотора |
| 12 | Обеспечивает рабочее состояние рулевого сигнала — клаксона |
Описание назначения предохранительных устройств в БП старого типа
БП нового образца
Коробка нового типа характеризуется несколько другой схемой. Тем не менее в ней также находятся все элементы для защиты электросистем и девайсов, в том числе прикуривателя и печки. Ниже разберем, какой предохранитель за что отвечает.
