Замена монтажного блока предохранителей

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

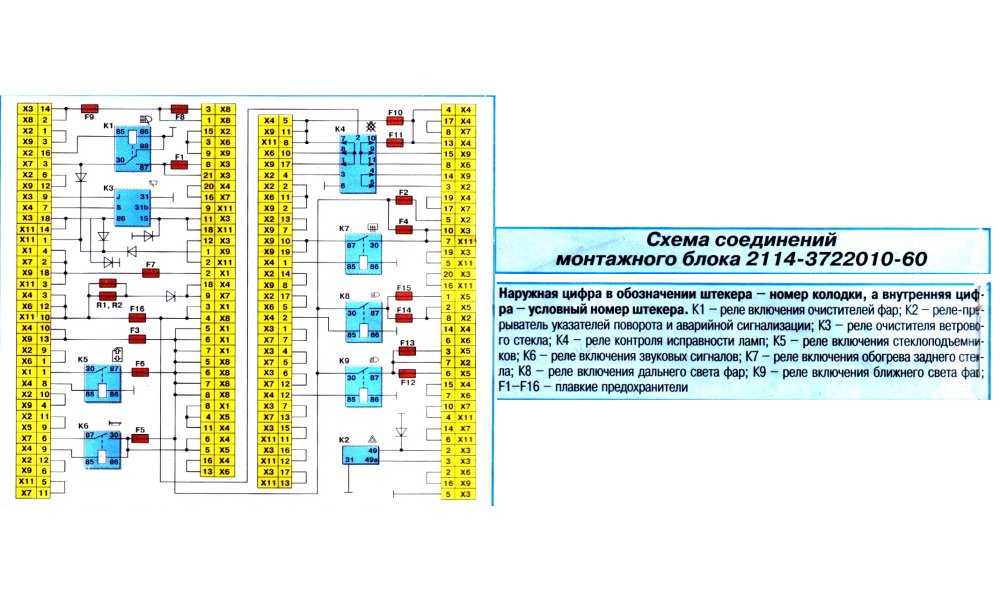

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя	Номинальный ток	Функции
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле	Что он делает:
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Как снять и заменить блок

Такая операция может понадобиться при необходимости ремонта БП или замены его на новый блок. Это способен сделать даже начинающий водитель. Потребуется ключ на 10 (лучше всего использовать головку или торцовый). Перед снятием БП открывают капот моторного отсека автомобиля.

Порядок снятия БП:

Отключают клеммы от аккумуляторной батареи. Это необходимо для предотвращения возможности появления короткого замыкания в электрооборудовании.
Для удобства работы снимают защитную пластиковую верхнюю крышку БП.
Блок закрепляют к кузову двумя винтами (их выворачивают гаечным ключом).
Отсоединяют разъёмы с проводами. Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимают резиновый защитный чехол, а потом раскачивая, из стороны в сторону отсоединяют разъём.
Остальные разъёмы находятся снизу БП. Чтобы добраться до них, снимают два крайних реле, окрашенных в чёрный цвет. После этого корпус БП приподнимают вверх и отсоединяют остальные разъёмы.

Блок вынимается из моторного отсека для ремонта или замены. Установка его на место проводится в обратном порядке

При этом обращают внимание на резиновую прокладку между БП и кузовом машины. Она должна быть целой, без трещин и разрывов, в противном случае её меняют на новую

Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля.

Посмотрите видео канала AvtoMalina о снятии блока предохранителей ВАЗ 2109

https://youtube.com/watch?v=sIaW9to8Jqo

Почему не работает

Основными причинами, из-за которых прикуриватель на ВАЗ-2109 перестает работать, считаются:

Сломался предохранитель. Максимальное напряжение, которое может выдержать разъем, составляет 20 А. Но если подключать в него приборы с большой мощностью, то предохранитель перестанет функционировать. При этом может перестать работать радиомагнитола или опция, которая отвечает за отогрев тылового стекла. Чтобы исправить ситуацию, потребуется снять переднюю панель, найти сгоревший элемент и заменить его на новый.
Оборвалась проводка. Длительные годы эксплуатации или неграмотные взаимодействия с электрической цепью автомобиля могут стать причиной замыканий, выгораний и обрывов проводов, что в свою очередь вызывает проблемы с прикуривателем. Чтобы выявить проблему, необходимо взять мультитестер и прозвонить кабели, подходящие к прибору. Если нет питания, то образовался обрыв, который исправляется заменой провода.
Перегорание термоспирали, которая расположена внутри устройства. Чаще всего проблема возникает из-за длительной эксплуатации элемента. Ремонту поломка не подлежит, проблема решается заменой прибора.
Окисление контактов, которое возникает из-за использования более мощного предохранителя. Также это может быть временной дефект. Устранить неполадку можно зачисткой контактов. Перед проведением процедуры рекомендуется отсоединить клемму, которая отвечает за минус (черный провод) с аккумулятора, чтобы избежать короткого замыкания.
Сгорела лампочка подсветки. Чтобы устранить поломку, нужно установить новый элемент света.

Старый образец

Прежде всего, отдельное внимание нужно уделить электрической схеме. Ниже представлено изображение схемы блока предохранителей старого образца

Электросхема и распиновка отвечает за работоспособность множества систем, обеспечивая их бесперебойную деятельность в случае необходимости. Например, подача сигналов может производиться на стеклоподъемники.

Также стоит подробнее рассмотреть функции, которое выполняет реле. Они сведены в таблицу.

№ п/п	Назначение
1	Организация работы компонента, с помощью которого производится очистка приборной панели.
2	Обеспечение защиты фар-поворотников от возможной поломки и проверка работоспособности габаритов.
3	Организация обогрева заднего стекла.
4	Организация подачи света фонарям ближнего света и работы дворников.

Также с помощью реле получается организовать работу системы охлаждения и печки в холодное время года. Таким образом, обеспечивается и подогрев сидений. К тому же, это далеко не полный список возможных функций БП, которым может или мог воспользоваться любой автовладелец ВАЗ 2108. Например, электрический ток может посылать стоп-сигналы.

Блок старого образца

Номер предохранителя:	Сила тока:	Что он защищает:
F1	10А	Резервный (дополнительный) предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3	10А	Задние фары стоп-сигнала, лампочки подсветки салона
F4	20А	Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15		Правая фара дальнего света
F16	15А	Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17.3722

Реле

Приведем в таблице номера реле и их функции:

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальнего света фар
9	Лампы ближнего света фар
11	Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12	Работа звукового сигнала

Что нужно знать об обслуживании и ремонте БП?

В плане обслуживания блоки неприхотливы. Автовладельцу рекомендуется периодически проверять рабочее состояние предохранительных элементов. Для этого нужно открыть крышку блока, расположенного в специальном отсеке за перегородкой, отделяющей салон машины от пространства под капотом. В случае когда обнаружили перегоревшие компоненты, эти детали подлежат замене. Если в наличии нет целого устройства для этого, то необходимо его приобрести. Устанавливать вместо предохранителя кусок проволоки не допускается. Это может привести к короткому замыканию, а также повреждению проводки и приборов.

Девайс находится в таком месте, где во время дождя может собираться влага. Вода, стекающая по лобовому стеклу автомобиля, попадает в отсек, в котором установлен блок. В этом отсеке есть специальное сливное отверстие для воды, но его наличие не всегда помогает избежать воздействия влаги на БП.

Канал ВАЗ 2109 опубликовал ролик, в котором подробно продемонстрирована процедура сборки предохранительного блока.

Как снять, разобрать и отремонтировать БП, если он вышел из строя в результате воздействия влаги:

Откройте крышку изделия, предварительно выключив зажигание и сбросив клемму АКБ машины.
Извлеките поочередно все детали и реле, вмонтированные в блок. Запомните их расположение или сфотографируйте БП, чтобы при установке ничего не перепутать. Учтите, предохранители номиналом 5 А нельзя менять на 15-амперные устройства.
Открутите болты, которые крепят блок к кузову автомобиля. Механизм может быть дополнительно зафиксирован с помощью герметика. В таком случае необходимо удалить его остатки канцелярским ножом.
После откручивания болтов вытащите блок из посадочного места. Для этого нужно отсоединить все штекеры с проводами, подключенные к нему.
Когда блок будет на руках, визуально оцените состояние его платы. Длительное воздействие влаги может привести к образованию плесени на схеме. Нужно попробовать очистить плату блока сухой ветошью или специальным средством, которое можно приобрести в магазине. Поврежденные влагой контакты подлежат перепайке. Для этого потребуется паяльник с канифолью и оловом. После того как контакты заново будут спаяны, блок монтируется на место. Оцените также состояние штекеров на кабелях, подсоединяющихся к девайсу. Если на контакты разрушительно повлияла влага, их предстоит поменять.
После монтажа девайса в посадочное место поставьте все детали, подсоедините аккумулятор и проверьте работу отремонтированного изделия.

Пользователь Иван Сайченко в своем ролике показал, как решить проблему, если в автомобиле ВАЗ 21099 полностью отказали все приборы и оборудование.

Как заменить предохранители на ВАЗ 2108-ВАЗ 21099?

Примечание! Он заменяется легко но сразу поставим вас в известность, на автомобилях семейства Самара используются два монтажных блока, первый это старого образца на карбюраторах применяется, а второй это нового образца от автомобиля ВАЗ 2114, он уже на инжекторные автомобили ставиться и является новым образцом и носит маркировку 2114-3722010-60!

1. В начале операции крышку с монтажного блока снимите как это показано в статье: «Замена монтажного блока на ВАЗ» в первом пункте на первом рисунке, после чего сразу берите в руки маленькие щипцы (Они кстати у вас даже в блоке могут быть закреплены поищите их там) и потянув за нужный предохранитель и вытащите его, если нет щипцов то при помощи рук аккуратно извлеките.

Примечание! На своё место предохранитель так же вставляется до упора, кроме этого устанавливайте предохранитель точно такового же напряжения мы это ранее ещё указали, разрешается меньшего номинала ставить если нет под рукой нужного (Но он у вас быстро перегорит), но большего или же вообще монетку ставить не в коем случае не нужно если вам дорога проводка и если вы не хотите менять её в скорем времени!

Схемы
БП старого образца
БП нового образца
Демонтаж и замена

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Предохранители ВАЗ 2104

Предохранители ВАЗовской «четвёрки» как и в любом другом автомобиле, предназначены для размыкания защищаемой ими электрической цепи в результате перегорания специальной вставки. Разрушение происходит в момент превышения тока, на который рассчитан защитный элемент. Сила тока предохранителя подбирается в зависимости от допустимой нагрузки в защищаемой им цепи и зависит от подключённых в ней потребителей. Если возникает нештатная ситуация, в первую очередь должна выйти из строя плавкая вставка, прекратив подачу тока и сохранив машину от пожара. Предохранитель выходит из строя по нескольким причинам:

короткое замыкание, которое возможно при повреждении изоляции проводов либо неправильном монтаже электроприборов;
несоответствие номинала предохранителя той цепи, в которой он установлен. Такое возможно при ошибочной установке плавкой вставки, рассчитанной на меньший ток.

На ВАЗ 2104 устанавливались разные предохранители, но назначение у них одно — защита электрических цепей

Поскольку от состояния предохранителей зависит работоспособность всех потребителей автомобиля, на их замене, поиске и решении возможных проблем, стоит остановиться подробнее.

Немного о предохранителях

ЗУ указанного типа состоят из корпуса. Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.

У корпуса есть сразу несколько функций:

Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.

На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:

Номинальный ток вставки;
Номинальный ток корпуса, при котором элемент разрушается.

В зависимости от рабочих характеристик, защитные устройства могут быть:

Быстродействующими;
Низковольтными;
Рассчитанные на средние показатели напряжения;
Рассчитанные на высокие показатели напряжения.

В случае с автомобилями используются первые два типа предохранителей.

Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.

Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.

В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:

Цвет	Номинальный ток
Серый	2А
Розовый	4А
Оранжево-желтый	5А
Коричневый	7,5А
Красный	10А
Голубой	15А
Желтый	20А
Белый	25А
Зеленый	30А
