Монтажный блок реле ваз 2107

Как снять и заменить блок предохранителей

Такая операция может понадобиться для проведения ремонтных работ в монтажном блоке с предохранителями или когда выполняется замена узла старой конструкции на новый монтажный блок. Снять это устройство не представляется сложной процедурой, поэтому задача вполне может быть выполнена даже начинающим водителем. Трудности могут появиться, когда понадобится разобрать этот узел.

Инструменты

Для снятия блока предохранителей специальные ключи или приспособления не нужны, достаточно набора штатных инструментов.

Для выполнения работы следует приготовить:

торцовый ключ или головку на 10 мм;
отвёртку с крестообразным лезвием;
такую же отвёртку, но с плоским лезвием.

В некоторых случаях может понадобиться жидкость типа WD-40 или аналогичная ей, ветошь, пассатижи.

Пошаговая инструкция

Перед началом снятия блока предохранителей следует отключить аккумуляторную батарею и демонтировать корпус воздушного фильтра.

Далее порядок действий будет таков:

Отключают разъёмы с проводами, которые подведены с нижней части корпуса блока предохранителей. Разъёмы цветные, так что перепутать их при сборке невозможно. Если возникнут трудности при отсоединении, можно поддеть их плоской отвёрткой.
Теперь фронт работы переходит в салон машины. Нужно отсоединить полку под бардачком передней панели. После этого вынимают дно вещевого ящика.
Открывшиеся взгляду цветные разъёмы с проводами отключают от блока предохранителей.
Корпус закреплён к моторному отсеку четырьмя болтами. Торцовым ключом или головкой на 10 мм их следует отвернуть. Если они не поддаются, болты нужно обработать жидкостью WD-40 или аналогичной ей.
Теперь можно вынуть корпус блока предохранителей в моторный отсек.

Установка нового или отремонтированного блока выполняется в обратном порядке. Замена старого блока предохранителей ВАЗ 2107 на новый производится аналогично описанному примеру.

Блок предохранителей в салоне

Несмотря на отсутствие различий между монтажными блоками «семёрок» с карбюраторным и инжекторным мотором, в оснащении последних используется дополнительный блок, который установлен в салоне под бардачком. Блок состоит из колодок с реле и предохранителей:

главное реле;
реле топливного насоса;
реле вентилятора.

Предохранители предназначены для защиты:

главного реле;
электрического бензонасоса;
электронного блока управления двигателем.

Как снять БП

Для замены коммутирующих приборов и предохранителей системы управления силовым агрегатом, необходимо снять кронштейн, на котором они закреплены. Для этого выполняем следующие действия:

Снимаем минусовую клемму с аккумулятора.
Ключом на 8 откручиваем две гайки, которыми кронштейн крепится к кузову.

Ознакомившись с назначением блока предохранителей на ВАЗ 2107 и пошаговыми инструкциями по его демонтажу и ремонту, отыскать и устранить неисправность не составит особых проблем даже для начинающих автовладельцев

Важно следить за состоянием предохранителей и своевременно производить замену вышедших из строя элементов на детали такого же номинала, что избавит от необходимости более серьёзного ремонта

Как проверить реле стартера ВАЗ 2107

Чтобы проверить работоспособность реле, необходим вольтметр или “контролька”. Проверка работоспособности выполняется следующим образом:

снимите с реле колодку проводов;проверьте, не окислились ли контакты на реле и колодке;
зачистите контакты, если это необходимо;
убедитесь в наличии “массы” на проводе, идущем к контакту “86” реле;
проверьте, появляется ли напряжение на проводе, идущему к клемме “85” реле, если попытаться завести машину ключом;
убедитесь, что при включенном зажигании на провод, идущий к клемме “30” подается напряжение;
если напряжение есть на клеммах есть, проблема в реле, а не в питании;
снимите реле стартера с автомобиля;
убедитесь, что при подаче напряжения на выводы “85”и “86” замыкается контакт между “30” и “87” выводами реле.

Если реле не срабатывает, необходимо заменить его новым.

Как сменить плавкие предохранители

Очень важно рассмотреть, как правильно произвести замену плавких предохранителей, пока это не поздно, иначе здесь последствия могут быть абсолютно разными. Также важно знать, как необходимо менять реле зажигания

Нужно помнить то, что в этом случае нет никакой разницы между понятием карбюратор и ВАЗ-2107 инжектор.

Для того чтобы произвести замену плавкого предохранителя, в первую очередь нужно открыть капот и найти, где он находится. Предварительно надо выключить систему зажигания ВАЗ-2107 и отключить сам аккумулятор от питания. Фиксаторы необходимо отжать. Они находятся по бокам крышки, напоминающей пластик, ее нужно демонтировать. На этом куске пластмассы на обратной стороне есть полезная информация для начинающих механиков: схема, которая описывает назначение предохранителей. В блоке более старого выпуска плавкие предохранители расположены в ряд в отличие от современной версии.

Если необходимо заменить какой-то один предохранитель, то при открытии важно определиться, какой именно. Как правило, это можно увидеть сразу

Он может быть немного расплавленный, со следом огня или просто по внешнему виду напоминать расплавленный металл. Это признак того, что предохранитель просто сгорел. Если на другом предохранителе была оторвана плавкая нить, значит, его тоже нужно заменить. Для того чтобы предохранитель демонтировать, не нужно использовать собственные пальцы, для этого давно изобрели специальный пинцет или на крайний случай плоскогубцы. После того как нужные водителю плавкие предохранители ВАЗ были заменены, крышку нужно вернуть в исходное положение.

Проверка и замена реле Ваз 2107

Как и плавкие предохранители, реле лучше менять при отключенной от аккумулятора “массе”. Проверять исправность реле стоит после проверки соответствующих плавких предохранителей.

Реле легко извлекаются из посадочных мест. Начать проверку работоспособности реле следует осмотра “ножек” (контактов). Если они окислены, необходимо почистить их наждачной бумагой или ножом.

Проверить, работает ли реле, можно двумя способами. Самый простой — заменить его на новое, заведомо рабочее. Если после этого работа электроприбора восстановилась — старое реле было неисправно. Нет — надо продолжать поиск причины.

Также можно подать питание на обмотку реле и при помощи прозвонки или омметра проверить, замыкаются ли (размыкаются ли) необходимые контакты. Нерабочее реле подлежит замене. Ремонт реле конструктивно не предусмотрен.

Электрическое оснащение любого автомобиля не обходится без предохранителей (плавких вставок) и ВАЗ 2107 не исключение. Благодаря этим элементам обеспечивается защита электропроводки от повреждения в случае неправильной работы или выхода из строя того или иного потребителя.

Замена предохранителя печки своими руками

Понять, что система отопления салона ВАЗ-2107 не работает, довольно просто. Для этого всего лишь необходимо завести машину и повернуть переключатель салонного отопителя. Если не появились звуки, характерные для работающего вентилятора печки, значит, необходимо искать причину неполадки и устранять её. Если отопительная система не функционирует ни на одном режиме, тогда чаще всего причина в сгоревшем предохранителе печки.

Сгорание защитного устройства — это самая частая поломка, которая устраняется заменой вышедшего из строя изделия. Заменить его очень просто. ВАЗ-2107 оборудован флажковыми предохранителями нового образца.

Схема блока предохранителей нового образца, установленного на автомобиле ВАЗ-2107

Блок защитных приспособлений расположен под капотом с правой стороны по ходу движения машины, и находится на перегородке между моторным отсеком и салоном. Чтобы добраться до блока, надо открыть капот. Обзору откроется пластиковая крышка блока, на которой находятся обозначения и названия деталей. За систему отопления отвечает изделие с маркировкой F7 в системе реле R1. Если вышел из строя этот элемент, параллельно не будут работать прикуриватель и подсветка бардачка.

Для замены необходимо приобрести новый флажковый предохранитель на тридцать ампер

При покупке изделия обязательно обращайте внимание на его нагрузку. Не устанавливайте изделия с увеличенным номинальным значением

Это может быть чревато серьёзными последствиями, вплоть до возгорания машины.

Для начала надо демонтировать сгоревший элемент с помощью пинцета, который находится в блоке. Дальше новая деталь устанавливается на штатное посадочное место, для фиксации контактов незначительно надо нажать на изделие.

На этом можно считать работу завершённой. Если защитный элемент вышел из строя через длительную его эксплуатацию, то дальше отопитель автомобиля будет работать без проблем.

Однако часто случаются ситуации, когда сразу же после замены детали происходит повторное её перегорание. Дело в том, что предохранитель установлен на автомобиль с целью защиты электрических цепей машины от перегрева и перегорания при больших нагрузках. Повторно вышедший из строя элемент может свидетельствовать о более серьёзных неполадках в электрической цепи отопления машины.

Замена предохранителей на ВАЗ 2107

Чтобы заменить неисправные плавильные элементы необходимо подготовить:

отвертку с плоским наконечником;
пластиковый пинцет;
комплект новых модулей.

Последовательность действий:

в случае с предустановленным блоком старого образца важно отключить центральное питание – сбросить клеммы с аккумулятора. В евроблоке это делать вовсе не обязательно, если работы не связаны с заменой электрической проводки;
глушим двигатель, открываем капот;
открываем крышку БП;
находим неисправный элемент по номеру, по явному признаку;
аккуратно поддеваем концевик, извлекаем модуль;
вставляем новый предохранитель аналогичного ампеража, закрываем крышку

Чтобы разобрать какой ампераж на предохранителе необходимо обратиться к инструкции или проверить маркировку на предохранителе (при наличии).

Запускаем двигатель, проверяем работоспособность ранее неисправного агрегата.

Характерные признаки неисправности предохранителей:

Плавильный элемент изменил цвет, видны точечные прострелы, нагар черного цвета;
На щитке панели приборов сигнализирует индикатор о неисправности в моторном отсеке, конкретного оборудования;
При запущенном двигателе, активном зажигании, заряженной аккумуляторной батареи не работают механизмы, агрегаты;
В салоне запах горелого в области расположения монтажного блока;

Плавильные элементы на ощупь горячие, с неестественной температурой.

Замена блока предохранителей на Ваз 2107

Предохранители ВАЗ 2107 (инжектор и карбюратор) устанавливаются в типовые взаимозаменяемые блоки, поэтому их замена не сопряжена со сложностями. БП можно менять лишь на блок аналогичного типа (старый или новый). Делается это так:

отключить “массу” от аккумулятора;
демонтировать корпус воздушного фильтра;
отстыковать жгут проводов, подключенный к блоку предохранителей, который находится снизу БП;

Совет: цветная маркировка, нанесенная на корпус БП, позволяет не перепутать провода местами даже если предварительно не маркировать их.

демонтировать полку, находящуюся в салоне под “торпедой”;
снять корпус “бардачка”;
отстыковать второй жгут проводов от БП;
открутить болты крепления БП (правый болт скрыт, его сразу не видно);
демонтировать блок предохранителей;
установить новый блок предохранителей;
затянуть болты крепления;
пристыковать жгут, идущий из салона;
установить корпус “бардачка” и полку под “торпедой”;
подключить к БП жгут проводов, идущий под капотом;
установить корпус воздушного фильтра;
подключить “массу” к аккумулятору.

Dessar194 › Блог › Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:

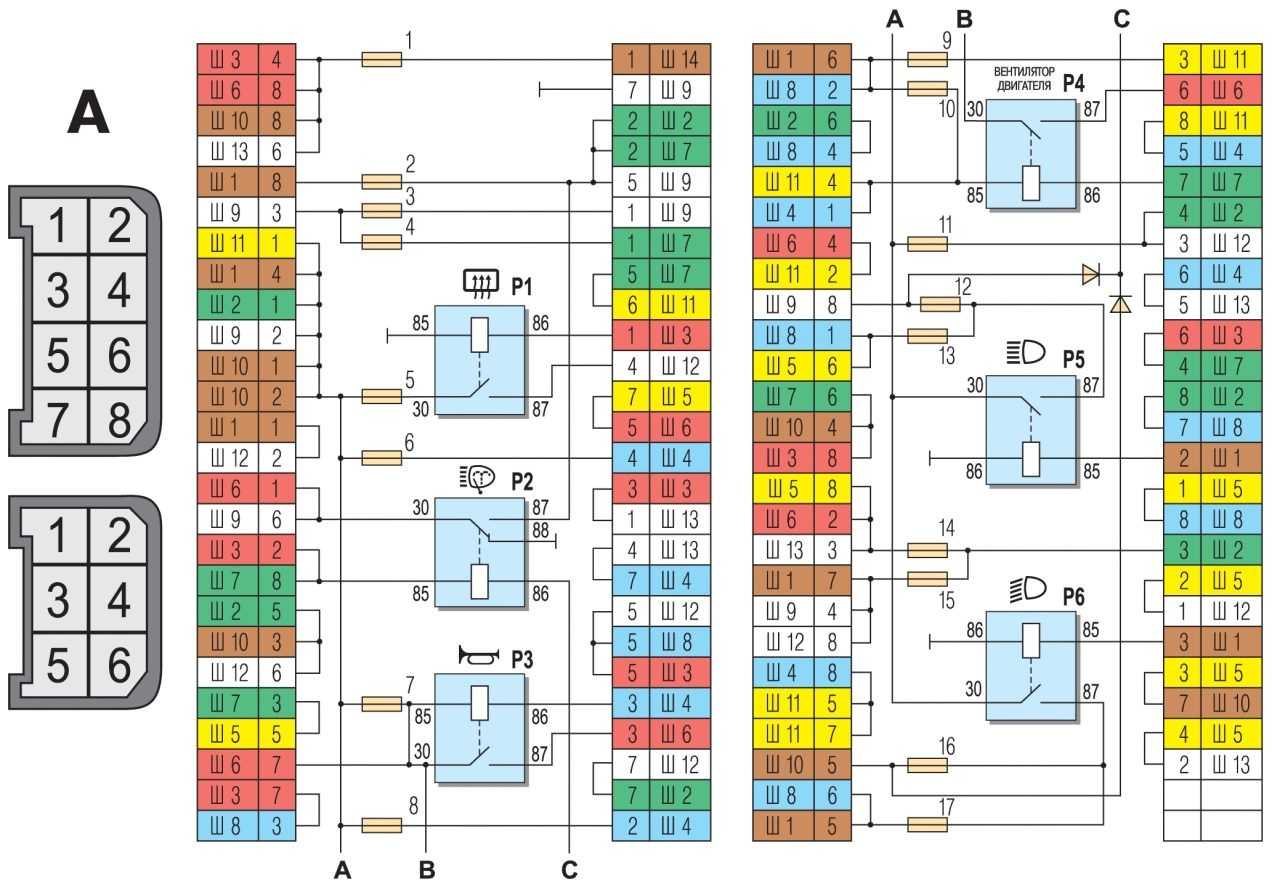

Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:

Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Реле:R1. — Реле включения обогрева заднего стекла.R2. — Реле включения дальнего света фар.R3. — Реле включения ближнего света фар.F1 — F17. — Предохранители автомобиля ВАЗ 2107.1. — Место установки реле включения очистителей и омывателей фар.2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.5. — Запасные предохранители.6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107Предохранители:F1 (10А)электродвигатель отопителялампы света заднего ходасигнализатор и реле включения (обмотка реле) обогрева заднего стеклаF2 (10А)электродвигатель стеклоочистителяэлектродвигатель очистителей фарэлектродвигатели насосов омывателей ветрового стекла и фарF3(10А) резервныйF4(10А) резервныйF5(20А) элемент обогрева заднего стекла и реле его включения (контакты)F6 (10А)прикуривательчасыF7 (20А)звуковые сигналыреле сигналовреле (контакты) и электродвигатель вентилятора охлаждения радиатораF8 (10А)выключатель аварийной сигнализации с контрольной лампойреле-прерыватель указателей поворота и аварийной сигнализациилампа контроля указателей поворота (в режиме аварийной сигнализации)указатели поворота (в режиме аварийной сигнализации)F9 (7,5А)лампы задних противотуманных фонарей и их сигнализаторF10 (10А)указатели поворота (в режиме указания поворота)тахометр, вольтметрреле-прерыватель и сигнализатор указателей поворотасистема управления электропневмоклапаномуказатель и сигнализатор резерва топливауказатель температуры охлаждающей жидкостилампа контроля включения стояночного тормозалампа контроля аварийного состояния рабочей тормозной системылампа контроля заряда аккумуляторной батареилампа контроля закрытия воздушной заслонки карбюраторареле электровентилятора (обмотка)термовыключатель электровентилятораобмотка возбуждения генератораF11 (10А)плафон освещения салоналампы сигналов торможениялампа контроля непристегнутого ремня безопасности водителя (если имеется)F12 (7,5А)лампа дальнего света (правая фара)реле стеклоочистителей и омывателей фар (обмотка реле)F13 (10А)лампа дальнего света (левая фара)лампа контроля включения дальнего светаF14 (10А)лампа габаритного освещения (левая блок-фара)лампа габаритного освещения (правый фонарь)лампа фонарей освещения номерного знакаподкапотная лампалампа контроля включения наружного освещенияF15 (20А)лампа габаритного освещения (правая блок-фара)лампа габаритного освещения (левый фонарь)лампы освещения прикуривателя, приборов, бардачка, часовF16 (10А)ближний свет фар (правая блок-фара)реле стеклоочистителей и омывателей фар (обмотка реле)F17 (7,5А)ближний свет фар (левая блок-фара)

Почему прикуриватель не работает

Из-за того, что устройство состоит из двух разъемных деталей, нужно понимать, когда не работает прикуриватель ВАЗ-2107, может быть сломана только одна из составных деталей устройства — гнездо или патрон. В свою очередь, исправное гнездо может не работать по причине отсутствия питания на одном из его контактов.

Перегорел предохранитель

В ВАЗ-2107 прикуриватель находится в параллельном подключении часами и магнитолой, если функционирование розетки прекратилось одновременно с этими устройствами это следствие одной причины — вышел из строя предохранитель. Чтобы восстановить функционирование устройства предохранитель необходимо заменить.

Ненадежный контакт

Контактные разъемы прикуривателя подвержены окислению. В случае, когда причина отсутствия питания окисленные клемы, их необходимо зачистить предварительно отсоединив минусовую шину от аккумулятора.

Перегорел элемент накаливания

Нихромовая проволока служит элементом накаливания и со временем может выгореть и выйти из строя. Разобрать патрон прикуривателя чтобы произвести его ремонт не целесообразно, необходимо приобрести новый элемент.

Обрыв электропроводки

Отсутствие питания может быть следствием обрыва в электрической цепи.

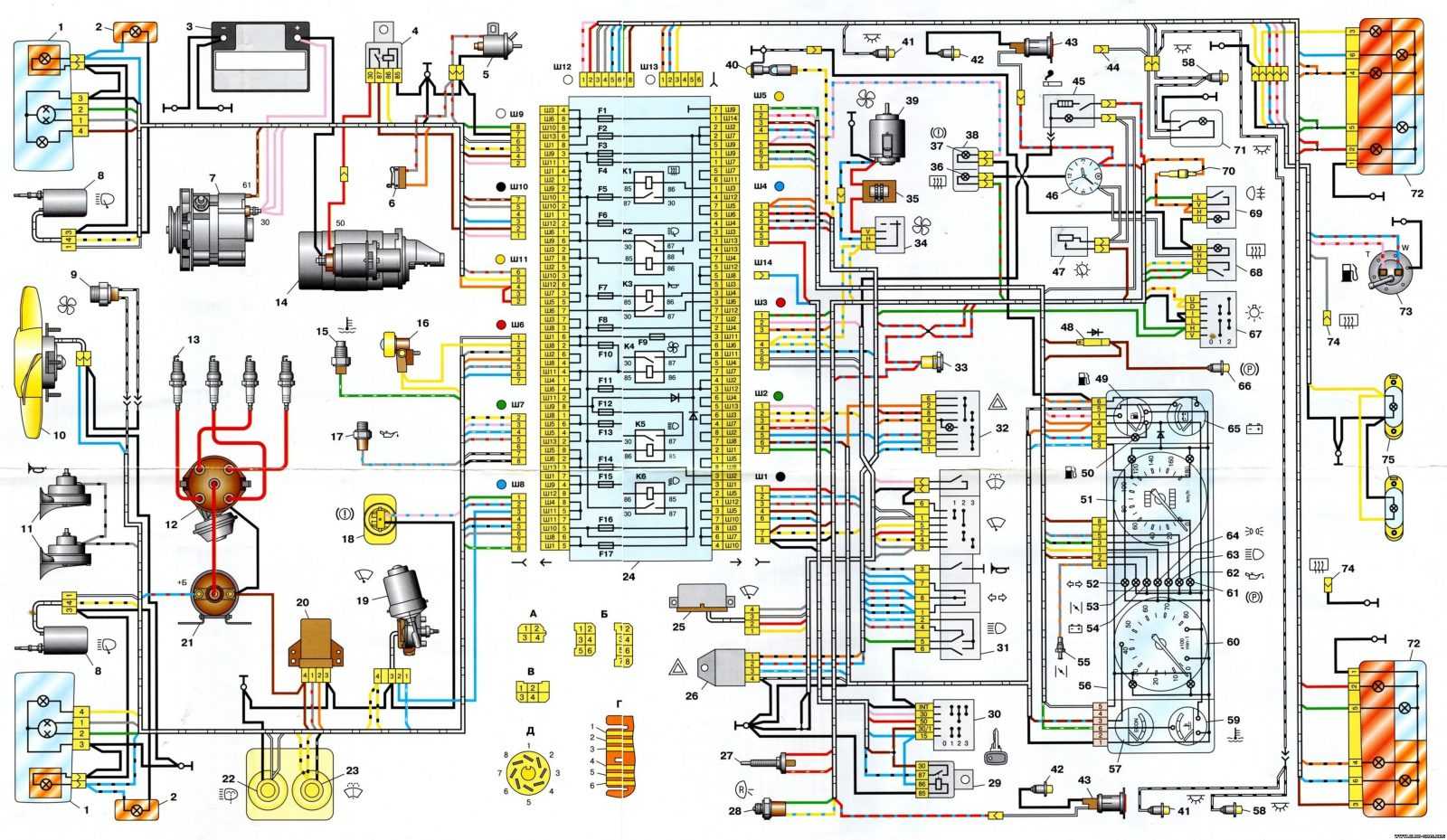

Устройство, схема подключения электрооборудования ВАЗ-2105 и прокладки проводов схожи с другими моделями, необходимо найти место обрыва, зачистить и подключить их. Не будет лишним пропаять место скрутки и надежно его изолировать.

Как заменить блок предохранителей ВАЗ 2107

Порядок работ:

Откройте двигательный отсек и демонтируйте корпус воздухофильтра. Выкрутите гайки, фиксирующие корпус.
Под девайсом вы увидите штекер с кабелями, подключенными к девайсу. Отключите его. На корпусе изделия есть маркировка, соответствующая цвету подключенных разъемов. Таким образом можно избежать потребности маркировки кабелей.
Затем залезьте в салон и снимите расположенную под контрольным щитком полочку. Затем отвинтите болты, держащие корпус бардачка.
Далее отключаем штекер с кабелями, которые подключены к разъемам устройства. После этого вы увидите цветную маркировку.
Гаечным ключом выкручиваем болты, крепящие блок. Самый крайний винт, находящийся на корпусе, скрыт, так что вы не сможете сразу его увидеть.
Снимаем блок с устройствами и выполняем замену девайса. Установка и сборка компонентов выполняется в обратном порядке.

Монтажный блок предохранителей на ВАЗ 2107

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

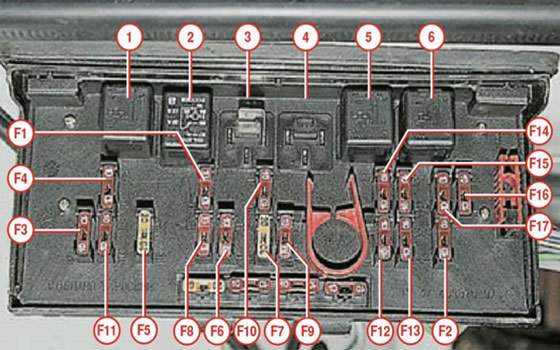

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается красным; 15А синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается. Схема элементов монтажного блока

Цифрами от 1 до 6 обозначены реле или разъемы для их установки:

Управление обогревателем заднего стекла.
Управление электроочистителями и двигателем омывателя фар (при их наличии).
Управление звуковых сигналов (вместо реле установлена заглушка).
Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
Управление электролапами дальнего света фар.
Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

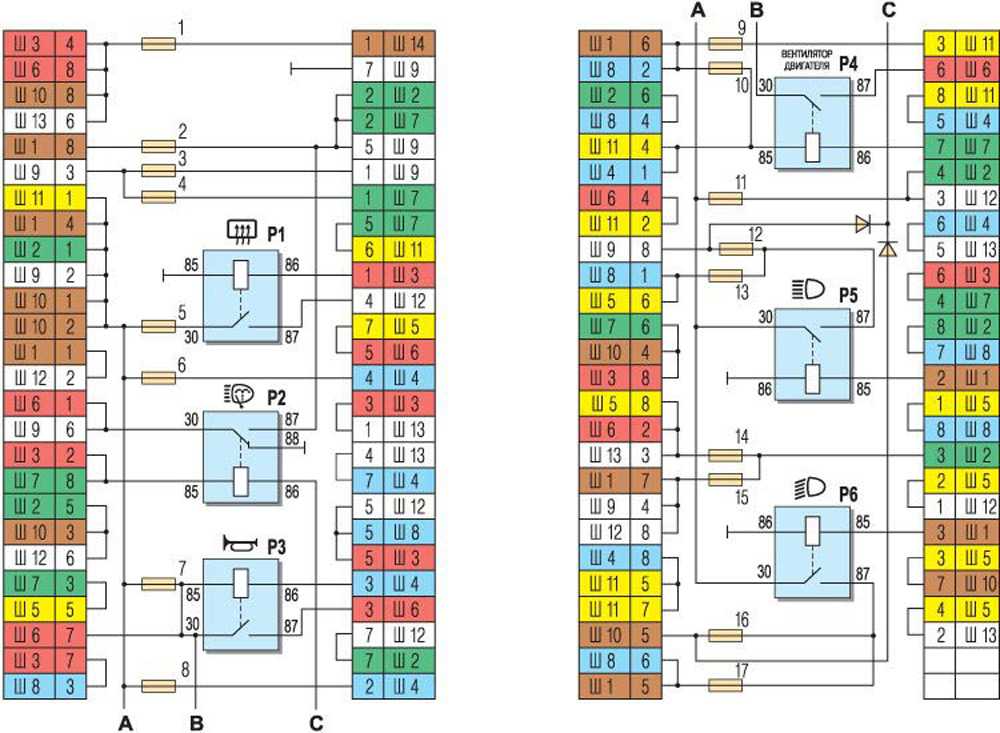

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:

Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

Схема расположения элементов монтажного блока старого образца имеет следующий вид:Полная принципиальная схема электрооборудования ВАЗ 2107 нового образца (инжектор) выглядит следующим образом:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.

https://youtube.com/watch?v=O12Xn1N2qOU

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Схема расположения предохранителей

Где что находится в блоке

Перед тем как приступить к смене предохранителей ВАЗ 21053, необходимо ознакомиться с расположением и предназначением каждого из них, включая реле. На схеме блока предохранители обозначается английской буквой F и имеют каждый свой номер:

F1 — сила электротока в 10 А, обеспечивает безопасность электроцепи системы отопления, фары заднего хода и реле подключения;
F2 — обеспечивает безопасность электроцепи дворников для стекла и фар;
F3, F4 — используются как запасные предохранители;
F5 — сила тока в 20 А, необходим для безопасной работы отопительного прибора для заднего стекла и реле подключения;
F6 — 10 А, обеспечивает безопасность электроцепи часов и прикуривателя;
F7 — 20 А, нужен для работы сигнала и прочих звуковых элементов;
F8 — 10 А, обеспечивает защиту поворотных фар и аварийки;
F9 — 7,5 А, защищает задние ПТФ;
F10, F11 — обеспечивают безопасность работы ламп внутри салона и торможения, а также стояночной лампы и показателя нагрева жидкости в радиаторе;
F12, F13, F14 — защищают включение и выключение фар дальнего освещения, их регулятор, а также лампу освещения номеров;
F15 — обеспечивает безопасность работы ламп габаритных фонарей и определенных приборов внутри машины;
F16, F17 — предназначены для защиты фар ближнего освещения и омывательного реле.

Что делать, если пропала зарядка?

Если транспортное средство оборудовано генераторным устройством Г-222 и при этом зарядка генератора пропала, необходимо произвести диагностику соединений в блоке предохранителей. Проверка выполняется с помощью тестера. Ниже приведен список соединений, которые подлежат диагностике:

Ш4-1 — Ш11-4;
Ш1-6 — предохранительное устройство под номером 9 — Ш11-3, чаще всего причина кроется в разрыве этого соединения;
Ш1-4 — Ш10-1;
Ш5-3 — Ш10-7;
Ш1-6 — предохранительный элемент под номером 10 — Ш4-1.

Если машина оборудована генераторным устройством 37.3701, то выполняется диагностика только последних трех цепей:

Ш1 — разъем коричневого цвета, располагается на БП со стороны салона;
Ш4 — разъем синего цвета, также находится в салоне;
Ш5 — разъем желтого цвета, в салоне;
Ш10 — коричневый разъем, располагается в подкапотном пространстве;
Ш11 — желтый разъем в подкапотном пространстве.

Предохранители ВАЗ 2105

Назначение предохранителей, используемых в автомобиле ВАЗ 2105, не отличается от функции любых других предохранителей — защита электрических цепей от коротких замыканий, внезапных скачков напряжения и других нештатных режимов работы. Предохранители ВАЗ 2105, которые могут быть цилиндрическими или штекерного типа, смонтированы на одном блоке с реле. Монтажный блок может располагаться под капотом или в салоне автомобиля.

Работа предохранителя основана на известном со школы законе Ома: если на каком-либо участке электрической цепи снижается сопротивление, это ведёт к повышению силы тока. Если сила тока превышает допустимое значение, предусмотренное для данного участка цепи, предохранитель перегорает, защищая тем самым от выхода из строя более важные электроприборы.

Схема предохранителей и реле ваз 2105, 2107, 2104, иж 27175
