Схема ВАЗ 2106 дает автолюбителям детальное представление о расположении главных составляющих транспортного средства. Данная модель — автомобиль малого класса (вариант, который шел на экспорт — «Лада 2106») с четырехдверным кузовом.

Комплектован двигателем, рабочий объем которого 1,57 л, а мощностью составляет 75,5 л.с. Располагается мотор в передней части, вдоль продольной оси. История марки ВАЗ 2106 началась в 1976 г. Это была модернизированная модель 2103.

Летом 1998 г. производство авто и его модификаций было прекращено на ОАО «АвтоВАЗ», но, одновременно, началось на «РосЛада» в городе Сызрань. С июля 2001 г. данную модель начали производить из машинокомплектов в ДОАО «Ижмаш-Авто».

Тонкости и нюансы, о которых должен знать автолюбитель

• Расположение и номер модуля указан на крышке БП;
• Перед заменой модуля проверяйте оборудование, которое к нему подключено на исправность;
• Если модуль цел, а оборудование исправно, но ток не поступает, вероятнее всего повреждение в цепи электрического питания;
• Зажигание, реле активации электрического мотора вентилятора не защищены предохранителями;
• Если вместо оригинального модуля установить с меньшим номинальным током, то вероятнее всего, перегорит плавкая вставка. Это не является дефектом, а признаком того, что не соответствуют показатели напряжения;
• Установка модуля с большим номинальным током увеличит вероятность выхода из строя оборудования, которое закреплено за данным модулем;
• Категорически запрещено использовать фольгу в качестве проводника вместо БП;
• Если предохранитель с аналогичной силой тока тот час перегорел, значит в системе большие проблемы с напряжением. Обратитесь в СТО для проведения диагностических работ.

Замена предохранителей ВАЗ 2106

Для замены предохранителей ВАЗ 2106 на обновленные элементы требуется провести следующие действия:

1. Снимаем защитный кожух блока предохранителей, утопив защелку, и делаем следующие действия.
2. Визуально оцениваем кондицию внешне исправных изделий, проверяем их состояние на предмет участков обгораний, если требуется, меняем их на исправные детали, тестируем кондицию креплений и приводим их в рабочую позицию.
3. Плавкие предохранители схемы электрооборудования ВАЗ 2106, нарисованные на защитном кожухе, помогут в выявлении цепи дефектов этого элемента энергоооборудования транспортного средства.

Эти элементы предохранения электрических цепей автомобиля подразделяются на следующие виды: предохранители, изготовленные из пластика и предохранители, изготовленные из керамики. Первые изделия не термоустойчивы, а вторые – несколько хрупкие. Хотя надежность обоих не вызывает сомнений, предпочтение следует отдать керамическим деталям.

Блок предохранителей евро стандарта является рестайлинговой версией этого элемента, причем доработку можно провести самостоятельно. Для установки предохранителей евро класса требуется приобрести аналогичное изделие от автомобиля ГАЗ 3110, однако схема предохранителей ВАЗ 2106 не соответствует номиналу тех устройств, которые применяются в «волговской» модели. Их необходимо заменить. Кроме этого, потребуется провод толщиной 2 мм для изготовления перемычек, термоусадочный материал толщиной 6 мм и необходимое количество разъемов специального типа.

Следующие действия:

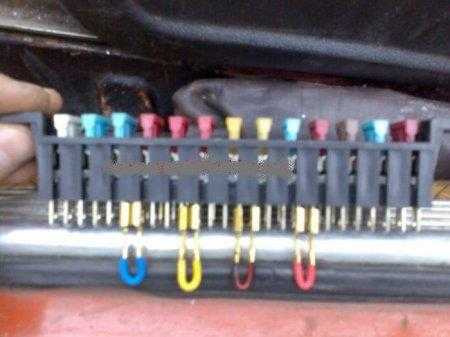

Изготавливаем перемычки (нарезаем куски проводки, устанавливаем разъемы и обжимаем их концевые крепления).
Находим схему евро предохранитель для ВАЗ 2106.
Вставляем перемычки согласно найденной схеме.
Переходим к работе на транспортном средстве и начинаем со снятия аккумуляторных клемм, тем самым лишая питания энергосистему автомобиля.
Демонтируем прежний и закрепляем новый блок предохранителей, при этом сняв ставшие ненужными старые крепления в форме латинской «зет».
Определяемся с каналами входа и выхода блокового устройства, причем различить достаточно несложно: одноразъемные контакты – входные, двухразъемные – выходные.
Важное дополнение: в связи с близкой дислокацией контактов входящего и выходящего типа их необходимо заизолировать термоусадочным материалом.

По окончанию монтажа в следует адаптировать изделие под новый ложемент, т.к. он занимает гораздо меньше места, чем ранее установленный элемент энергообеспечения «шестерки». Вот такая схема евро предохранителей ВАЗ 210, переделанная из блока предохранителей «ГАЗовской» модели, применяется в современном варианте «шестерки».

Сложность состоит в том, что требуемых номиналов в 8 и 16 А достать практически невозможно, поэтому адаптируем под ближайшие параметры – 7,5 А (коричневой окраски) и 15 А (голубой окраски). Поэтому схема подключения предохранителей ВАЗ 2106 в обновленном варианте будет адаптирована под предохранители близких по номиналу величин силы тока. Именно такая схема будет работать значительно лучше предыдущих образцов.

На автомобилях ВАЗ-2106 предохранители использовались старого образца, цилиндрические. Они защищают электрические цепи, но у конструкции имеется множество недостатков. Расположение блока предохранителей удачное — возле левой ноги водителя, вдали от влаги и прямых солнечных лучей. Если сравнивать с ВАЗ-2109, в которой располагается в подкапотном пространстве, то преимущество явное у шестерки. Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.

Установка евро-предохранителей на ВАЗ 2101

Цена блока предохранителей ВАЗ 2101 нового образца составит порядка 400 рублей, что не очень и дорого. Поверьте, установка нового блока решит массу проблем, связанных с электропроводкой копейки. Порядок проведения работ по замене старого монтажного блока на новый:

1. Отключите аккумуляторную батарею.
2. Сделайте перемычки из разъемов типа «мама», кусков провода не более 1,5 кв. мм. и термоусадки.
3. Установите подготовленные перемычки на новом монтажном блоке. Соединяете третий и четвертый, пятый и шестой, седьмой и восьмой, девятый и десятый.
4. Выкручиваете обе гайки, которыми крепится блок к кронштейну.
5. Не отключая провода, снимаете старый блок.

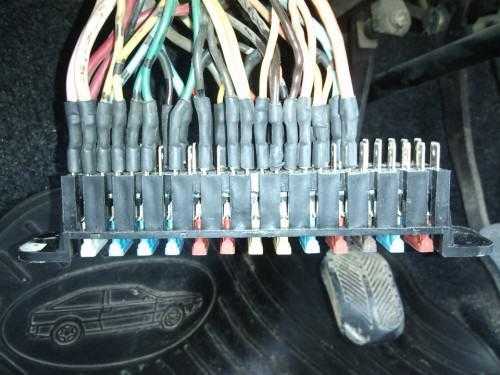

6. По одному подключаете провода от старого к новому монтажному блоку.
7. После подключения всех проводов проводите визуальный осмотр и можно протестировать, подав питание.

Чтобы не проверять работоспособность всех механизмов, которые входят в электрическую схему ВАЗ 2101, воспользуйтесь лампочкой на 12 В или вольтметром.

Проверьте с помощью одного из этих приборов наличие напряжения на выходе каждого из предохранителей. После этого установите пластиковый корпус, прикрутите его гайками к кронштейну. Закройте крышкой и наслаждайтесь эксплуатацией. Поверьте, теперь вы туда будете очень редко заглядывать.

В данной статье Вы узнаете, как произвести замену стандартного блока предохранителей на евроблок. Для начала выполнения работ отключите клемму аккумулятора. Далее возьмите ключ на 8 мм и открутите старый блок предохранителей, при этом не выдергивайте провода. Потом возьмите лист бумаги и начертите табличку 10×3.

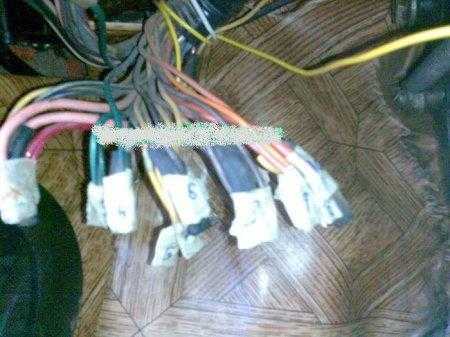

Зачем все это нужно? Если Вы сразу выдерните провода из блока предохранителей, то я Вас уверяю, что при подсоединении проводов на новый блок Вы запутаетесь и подключите их неправильно. Поэтому зарисуйте схему подключения в таблице на бумаге. После чего возьмите обычный бумажный скотч и связите между собой провода. Посмотрим на старый блок предохранителей, и видим, что контакты 3-4, 5-6, 7-8, 9-10 — перемкнуты, и их предохранители находятся снизу. Примерно такую же картину нужно будет воссоздать на новом блоке. Всего нам будет нужно четыре перемычки. Делается это очень просто. Каждая перемычка состоит из небольшого отрезка типа «мама». Такую работу можно свободно произвести своими руками.

Следующим шагом будет аккуратное соединение нужных предохранителей перемычками, при этом старайтесь ничего не перепутать. После этого, нужно соединить все провода между собой. Начните с первого предохранителя. Обязательно соблюдайте ту последовательность, которая зарисована у Вас на бумаге. Имейте ввиду, что на старом (стандартном) блоке предохранителей верхние два провода соединены вертикально, а на новом блоке предохранителей они будут соединены горизонтально

Обратите внимание! Перед тем, как подключить все провода, стоит заизаллировать клемму типа «мама», у каждого провода, так как они находятся слижком близко друг от друга. На новом блоке предохранителей может возникнуть замыкание

После того, как Вы выполните всю работу, включите массу и проверьте все цепи на работоспособность.

В этой статье, наглядно, с использованием фото предоставлены материалы о том, как правильно производится замена предохранителей на ваз 2101. Кроме того в статье подробно изложены особенности конструкции монтажного блока данной модели автомобиля и предоставлены методические указания по обслуживанию и замене блока предохранителей. Автомобиль «Жигули» давно уже перешёл в ранг культовой модели отечественного автопрома. Эта легендарная машина в своё время завоевала сердца многих автолюбителей. И, что самое интересное, многие автовладельцы, приобретя сегодня достаточно дорогую современную модель автомобиля, продолжают хранить у себя любимую «копейку» и бережно за ней ухаживают. Однако многим автомобилистам эта машина до сих пор служит верой и правдой. И, не смотря на возраст, выглядят эти машины отменно и находятся в прекрасном состоянии. Всё это благодаря своевременному техническому обслуживанию и качественному ремонту. Но в большей мере в данном случае играет роль само отношение водителя к своему автомобилю. Далее предлагается рассмотреть особенности обслуживания конкретного узла в этом автомобиле,а именно — блок предохранителей.

Защищаемые цепи и номера предохранителей в ВАЗ 2106

Не работает фара, вентилятор отопителя, свет в салоне и тому подобные неисправности начинать ремонтировать стоит с проверки надежности контакта на предохранителе защищающем эту цепь.

Итак ,начнем, ниже на фото изображен стандартный блок предохранителей ВАЗ 2106, нумерация как видно начинается с левой стороны, от дверей водителя. В ВАЗ 2106 старших годов выпуска, а также и в ВАЗ 2103, ВАЗ 2101 блок дополнительных предохранителей отсутствует. Он в наличии в новых моделях, в которых присутствуют дополнительные потребители — подогрев стекла, электровентилятор охлаждения и тп.

Блок предохранителей ВАЗ 2106

1. Предохранитель №1 защищает цепи звукового сигнала, часов,  стоп-сигналы, прикуривателя, фонари сигнализации открытых передних дверей. Номинал предохранителя 16А.
2. Предохранитель №2 защищает цепи   омывателя лобового стекла, стеклоочистителей (дворников), электродвигателя отопителя. Номинал предохранителя 8А.
3. Предохранитель №3  левые фары дальнего света, а также  контрольная лампа включения дальнего света в спидометре (синего цвета). Номинал предохранителя 8А.
4. Предохранитель №4 защищает правые фары дальнего света. Номинал предохранителя 8А.
5. Предохранитель №5 защищает от КЗ левые фары ближнего света. Номинал 8А.
6. Предохранитель №6 защищает цепь правых фар ближнего света. Номинал 8А.
7. №7 защищает цепь ламп освещения багажника, приборов, номерного знака,  прикуривателя, левый передний фонарь габаритного света и правый задний фонарь габаритного света. Номинал 8А.
8. Предохранитель №8 защищает цепь контрольной лампы габаритного света, лампу освещения номерного знака, подкапотную лампу освещения двигателя, правый передний фонарь габаритного света и левый задний фонарь габаритного света. Номинал 8А.
9. Предохранитель №9 защищает цепь тахометра, обмотки реле обогрева заднего стекла, лампы заднего хода, освещения вещевого ящика, контрольной лампы заряда аккумулятора, включения стояночного тормоза, уровня тормозной жидкости, управления воздушной заслонкой карбюратора, указателей давления масла, температуры охлаждающей жидкости и уровня топлива, поворота. Номинал 8А.
10. Предохранитель №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
11. Предохранители №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал подбирается в зависимости от потребителя.
12. Предохранитель № 14 служит для защиты цепи элемента обогрева заднего стекла, если такой установлен. Номинал 16А.
13. В цепи защиты предохранителя № 15 находится электровентилятор охлаждения двигателя, если таков установлен в автомобиле. Номинал 16А
14. Предохранитель №16 защищает цепь указателей поворота и аварийной сигнализации. Номинал 8А.

Типы предохранителей, используемых в ВАЗ 2106

Практическое применение нашли предохранители ВАЗ 2106, фото которых представлено на нашем интернет-ресурсе. Если говорить об их стоимости, то цена сильно разнится из-за разницы материалов их изготовления. В любом случае, стоимость набора предохранителей различного типа не превышает 200-250 рублей.

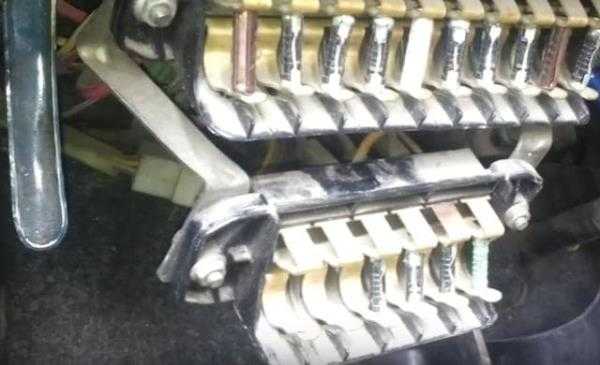

«Классика» этой модификации первых годов выпуска оснащается панелью предохранителей устаревшего типа, где установлены пластмассовые плавкие предохранители с токопроводящей накладкой из цинкового сплава, надежность которых невысока. При увеличенной нагрузке колодка предохранителей подлежит усиленному нагреванию, что может привести к оплавлению элементов. Это, с одной стороны, создает предпосылки к возгоранию транспортного средства, а с другой размыкает действующие электрические цепи.

Для улучшения данной ситуации требуется модернизировать старые предохранительные элементы и установить евро модели, которые будут смонтированы на базе колодки предохранителей от «Волги» ГАЗ 31110. Основное преимущество в том, что применены ножевые предохранители на ВАЗ 2106 с более надежным крепежом. К их преимуществам относятся меньшие габариты и повышенная термоустойчивость, что исключает нагревание системного блока.

Кроме того, контакт становится значительно лучше. При установке предохранителей нового образца необходимо ввести обновленные обозначения предохранителей, промаркировав цветные провода по местам их прежнего крепления. Они будут отличаться и по номиналу. Так, в ВАЗ 2106 предохранитель дальнего света требует установки предохранительного устройства с силой тока в 15 А, а предохранитель на сигнал имеет номинал силы тока в 10 А. Если в ВАЗ 2106 горят предохранители, то модернизация необходима, а она включает также монтаж перемычек между предохранительными устройствами.

Подключение таких элементов перемыкания необходимо провести по аналогу подключения блока устройств от ВАЗ 2101, а сами элементы обеспечить изолирующей защитой. Чтобы подключить корректно флажковые предохранители, схема должна иметь следующий вид:

Тогда система энергообеспечения будет надежно защищена от режима КЗ. Таким образом, истинное назначение предохранителей ВАЗ 2106 будет соответствовать защитным свойствам системы энергообеспечения автомобиля.

Всем привет сегодня хочется поговорить о блоке предохранителей и реле на автомобиле Ваз 2106. На шестёрке предохранители находятся в салоне а вот реле под капотом раскиданы по разным местам. Да кстати в салоне Ваз 2106 есть тоже реле чуть не забыл.Иногда именно предохранитель или реле может причиной неисправности того или иного элемента.

Устройство и назначение прикуривателя ВАЗ 2107

В последние годы функции прикуривателя заметно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики его неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Прикуриватель современного автомобиля является многофункциональным устройством. Кроме использования по прямому назначению, к его розетке подключают:

• телефон, смартфон или планшет для зарядки;
• видеорегистратор;
• навигатор;
• вентилятор;
• компрессор для подкачки шин.

Прикуриватель ВАЗ 2107 в последние годы выполняет множество различных функций

Прикуриватель состоит из гнезда (розетки) и головки (патрона).

Патрон представляет собой металлический корпус с пластиковой рукояткой в виде кнопки. В центре гнезда имеется металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри патрона. В момент подачи тока на спираль происходит её нагрев до высокой температуры. При достижении температурой определённого значения срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, который выполняет роль массы. Центральный контакт соединён с плюсом аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включающаяся вместе с внешним освещением.

Прикуриватель состоит из гнезда и патрона с нагревательным элементом

Для включения режима нагрева нужно надавить на патрон и зафиксировать его в нажатом состоянии. Удерживается патрон за счёт биметаллических пластин. При нажатии положительный и отрицательный контакты патрона соединяются с соответствующими контактами гнезда. В результате начинается нагрев спирали, продолжающийся 15–20 секунд до достижения нужной температуры. После этого биметаллические пластины расходятся, освобождая патрон, который за счёт внутренней пружины возвращается в исходное положение.

Перегорел предохранитель

При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока в 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 вместе с прикуривателем перестанут работать часы и радио.

Прикуриватель ВАЗ 2107 может перестать работать из-за перегоревшего предохранителя, расположенного в монтажном блоке

Ненадёжный контакт

Иногда контакты или разъёмы прикуривателя окисляются, и устройство перестаёт работать. В такой ситуации их необходимо зачистить, предварительно отсоединив минусовую клемму с аккумулятора. Последнее исключит вероятность короткого замыкания. Кроме этого, часто разъём подключаемого к прикуривателю устройства входит в гнездо недостаточно плотно. Такой ненадёжный контакт может привести к замыканию, оплавлению контактов и выходу прикуривателя из строя. Контакты могут оплавиться и при установке предохранителя большего номинала (например, на 15 А). В подобных случаях можно попытаться зачистить и перепаять контакты. Если же это не приведёт к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 — около 150 руб.

Перегорел элемент накаливания

Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.

Нагревательный элемент представляет собой нихромовую спираль, расположенную внутри патрона

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или перетирания проводов с последующим разрывом контактов. Диагностировать такую ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

Одной из причин выхода прикуривателя из строя может стать обрыв электропроводки

После нахождения повреждённый участок проводки меняется на новый

Особое внимание при этом следует обращать на целостность изоляции проводов — это позволит свести вероятность замыкания и возгорания к минимуму

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуются:

• набор отвёрток;
• плоскогубцы;
• небольшие щипцы или пинцет;
• паяльник и расходные материалы для пайки;
• переносная лампа или фонарик;
• изолента;
• хлопчатобумажные перчатки;
• новый прикуриватель.

Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

Порядок выполнения работ

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

1. Снимаем минусовую клемму с аккумулятора.

2. Для удобства отодвигаем водительское кресло назад.
3. Извлекаем патрон прикуривателя из гнезда.

4. Аккуратно поддеваем плоской отвёрткой дополнительную приборную панель с правой стороны. После освобождения фиксаторов из пазов извлекаем эту панель вместе со всеми приборами.

5. Отсоединяем от прикуривателя провода электропитания.

6. Откручиваем фиксирующую прикуриватель гайку.

7. Снимаем корпус прикуривателя вместе с лампой подсветки.

8. Извлекаем гнездо прикуривателя наружу.

9. Новый прикуриватель устанавливаем в обратном порядке.

Общая информация о марке

Отечественные автомобили марки 2106 изготавливались с целью эксплуатации на дорогах, оснащенных усовершенствованным покрытием в не зависимости от погодных условий. Машины комплектуются четырехдверным цельнометаллическим кузовом типа седан.

Авто оснащаются карбюраторными бензиновыми двигателями, четырехступенчатыми или пятиступенчатыми коробками передач. Присутствует независимая пружинная передняя подвеска; задняя подвеска является зависимой пружинной. Тормозная система автомобиля двухконтурная, имеются дисковые тормоза на передних колесах.

Задние оснащены барабанными. Машины семейства ВАЗ 2106 комплектовались радиальными бескамерными шинами. Рулевая колонка имеет противоугонное устройство, которое встроено в зажигательный замок.

Модификационный ряд семейства ВАЗ 2106 включает:

• ВАЗ 2106, 21065-00 – оснащались двигателем модели 2106;
• 21061, 21065-01 – комплектовались мотором модели 2103;
• 21063 – имелся двигатель от 21011.
• Автомобиль марки 21065 — вариант «люкс» данного семейства. Он имеет следующие отличия от модели 2106: комплектуются пятиступенчатой коробкой передач и главной передачей с передаточным числом 3,9. Часть автомобилей оснащались карбюратором типа «Солекс» и бесконтактной системой зажигания. Электрооборудование автомобиля дополнено электрообогреваемым задним стеклом, галогеновыми фарами и противотуманным задним фонарем. Кузов видоизменен: обновлена обивка и подголовники сидений; машина дополнена бамперами модели 2105. Запчасти для представленных транспортных средств есть везде. Помимо этого, своеобразной «новинкой» является электроусилитель руля, так сказать, веяния 21 века дают о себя знать. Благодаря этому, техническое обслуживание автомобиля и его ремонт не являются большой проблемой.

Назначение блока предохранителей

Блок предохранителей это важнейший узел в электрической цепи автомобиля, который объединяет в себе все предохранительные разъёмы. Основное его назначение состоит в том, чтобы создать водителю удобные условия для замены перегоревших предохранителей. Согласитесь, если предохранители будут не в одном месте, а будут расставлены по всей машине, то это создаст определённое затруднение при их проверке.Рассмотрим отдельную ситуацию. Допустим двигатель автомобиля, по неизвестной нам причине не запускается. В данном случае, первое, что надо сделать — это проверить состояние предохранителей. Открыв крышку блока, мы можем быстро обнаружить перегоревший предохранитель и заменить его. Вот таким образом инженерная мысль, создавшая данный узел, помогает нам в кратчайшие сроки выйти из таких нестандартных ситуаций. Кстати — это не единственный вариант, когда проверка блока предохранителей позволяет быстро решить проблему. В заключение данного раздела добавим, что блок состоит из следующих деталей:

• Пластмассовый корпус блока.
• В корпусе закреплены держатели предохранителей.
• Пластмассовая крышка корпуса.

Находится блок предохранителей в салоне машины, со стороны водителя под панелью.

Рекомендация: Настоятельно рекомендуется беречь блок от механических повреждений. Предохранители всегда должны быть закрыты крышкой во избежание замыкания электрической цепи.

Ремонт и смена предохранителей

Схема блока предохранителей поможет определить, что нужно приобрести. Заводские запасные части можно купить в специализированных магазинах по обслуживанию и торговле автозапчастями на ВАЗ. Схема проведения ремонта такая: первоначально устанавливают причину поломки и выясняют, что потребуется: замена элемента или всего модуля.

Когда срабатывает предохранитель, не следует торопиться: схема расположения элементов предохранительного модуля поможет выяснить, которую цепь защищает данный элемент. Позже нужно определить причину короткого замыкания, попытаться ее устранить. После починки, заизолировав провода, можно вставлять новый предохранитель.

Замена элементов предохранительного модуля происходит таким образом.

Действия
Нюансы
Отключают аккумуляторную батарею

Приоткрывают дверцу водителя.
Отверткой поднимают два фиксатора крепежа декоративной салонной обивки.
После появления модуля крестообразной отверткой откручивают его крепеж.
Нужно следить за проводами, чтобы они не послетали с клемм.
После откручивания модуля его отводят к низу.
Это делают осторожно, чтоб не оборвались проводки.
Перемычки устанавливаются исключительно на проводки, подающие напряжение с моторного отсека.
Перемычка не подключается после предохранителя, потому что тогда через один элемент будет поступать напряжение на несколько деталей оборудования.
Схема установления перемычек такова.
3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
Затем поочередно снимают провод со старого модуля и монтируют на устанавливаемый.
Так поступают со всеми проводами.. Закончив, проводят проверку — правильно ли подключена схема

Для этого включают напряжение и вытаскивают предохранитель, который соответствует устройству. Проще всего включить свет фар, убрать соответствующий компонент предохранительного модуля. Когда фара не горит — подключение осуществлено верно. Аналогичным образом производится контроль каждого из предохранителей модуля

Закончив, проводят проверку — правильно ли подключена схема. Для этого включают напряжение и вытаскивают предохранитель, который соответствует устройству. Проще всего включить свет фар, убрать соответствующий компонент предохранительного модуля. Когда фара не горит — подключение осуществлено верно. Аналогичным образом производится контроль каждого из предохранителей модуля.
