Назначение помпы
Силовой агрегат любого автомобиля и входящие в него его узлы в процессе работы сильно нагревается. Больше других это касается камеры сгорания, головки блока цилиндров и поршневой группы. Для поддержания рабочей температуры около 90°С конструкцией двигателя предусмотрена система охлаждения. В рамках этой системы помпа (водяной насос) обеспечивает циркуляцию антифриза по охлаждающей рубашке мотора, снижая тем самым его температуру до рабочего уровня.
Водяной насос имеет несложное устройство
Помпа ВАЗ 2121 — это отдельный агрегат, состоящий из корпуса на фланце с установленным внутри валом. На валу находится крыльчатка для перекачивания охлаждающей жидкости (ОЖ) и посадочное крепление для шкива. Вращается вал на двух подшипниках, защищённых изнутри сальником, предотвращающим вытекание ОЖ.
В автомобиле ВАЗ 2121 водяной насос расположен на передней части двигателя над шкивами коленчатого вала и генератора. К блоку цилиндров он прикреплён не напрямую, а через дополнительный корпус. Чаще всего выходит из строя и подлежит замене вал с крыльчаткой, а корпус остаётся на месте.
Вал водяного насоса вращается с помощью ремня генератора
Принудительное охлаждение двигателя
Некоторые автовладельцы считают, что постоянный принудительный обдув двигателя ВАЗ 21214 механическим вентилятором лучше справляется с охлаждением, чем электронная система с датчиком температуры. Для этого на помпу устанавливается крыльчатка с шестью лопастями, как на старых моделях ВАЗ.
Принудительное охлаждение обеспечивает механический вентилятор, прикреплённый к помпе
Монтаж механического вентилятора производится следующим образом.
- Отсоедините разъём питания электровентилятора. Ключом на 10 открутите болты и снимите вентилятор с радиатора вместе с диффузором.
- Снимите ремень привода генератора и шкив помпы.
- Три коротких болта крепления шкива замените на длинные, накрутив проставочные гайки. Этими болтами закрепите крыльчатку вместе со шкивом на валу помпы.
Крыльчатка крепится длинными болтами через проставки в виде гаек или пластин
Подкладочные гайки ставятся для того, чтобы лопасти нового вентилятора не касались шкива ГУР на коленчатом валу. Если толщины гаек недостаточно, можно подложить металлическую пластину или обработать каждую лопасть напильником.
Если лопасти задевают шкив, их необходимо подрезать
Вентилятор на помпе — не самое лучшее решение, хотя в определённых условиях эксплуатации может оказаться полезным. Причина — нагрузка на подшипники насоса, ведущая к ускоренному износу. В обычном режиме агрегат служит 40—60 тыс. км, а с крыльчаткой данный пробег может существенно сократиться.
Самостоятельная замена помпы на внедорожнике ВАЗ 2121 «Нива» не представляет большой сложности. Так как с неисправной системой охлаждения ездить недопустимо, насос следует менять на ранней стадии износа. Для полноприводного автомобиля это особенно актуально — даже мелкая неполадка может вызвать быстрый рост температуры двигателя.
Для чего нужна помпа в автомобиле
Система охлаждения любой машины состоит из ряда элементов и охлаждающей жидкости. Одной из основных деталей является водяной насос, называемый помпой. Элемент предназначен для циркуляции жидкости по системе, в результате чего отводится тепло от головки блока цилиндров и самого блока цилиндров.
Наиболее распространены помпы центробежного типа, что обусловлено конструктивными особенностями. В движение деталь приводится от коленчатого вала двигателя посредством ремня. По системе охлаждения жидкость циркулирует за счёт крыльчатки, которая располагается в крышке насоса.
Основная часть помпы расположена с внешней стороны двигателя, а крыльчатка находится внутри системы. Работа насоса довольно проста: с помощью ремня деталь от коленвала получает вращение, приводя в движение зубчатое колесо либо шкив, жёстко закреплённый на оси.
С противоположной стороны оси устанавливается крыльчатка, которая тоже начинает вращаться. Она находится в постоянном контакте с охлаждающей жидкостью. При работающем двигателе создаётся центробежная сила, которая заставляет двигаться жидкость по системе.
Диагностика неисправностей
Основная причина выхода из строя водяного насоса — сильный износ подшипников. Протечка сальника также является следствием изношенных подшипников. Случаи, когда сальник начинал пропускать ОЖ сам по себе, большая редкость.
Признаки этих неисправностей следующие.
- В районе ремённого привода слышится подозрительный шум, интенсивность которого зависит от степени износа подшипников. На ранних стадиях он проявляется в виде гула, а затем переходит в стук и скрежет. Подобные звуки может издавать и вал генератора — поэтому в этом случае требуется дополнительная проверка.
- На валу водяного насоса возникает люфт. Определить его можно, покачав вал рукой.
Люфт вала ощущается при качании шкива рукой
- Ремень и пространство вокруг шкива забрызгано антифризом. Это тоже необходимо дополнительно проверить — похожий эффект наблюдается при потере герметичности переднего коренного сальника коленвала. В последнем случае передняя часть двигателя покрывается слоем масла и грязи.
- При высокой степени изношенности вал помпы сдвигается в сторону вместе со шкивом. В результате крыльчатка разбивает корпус, вал заклинивается и ломается на две части, ремень генератора соскакивает.

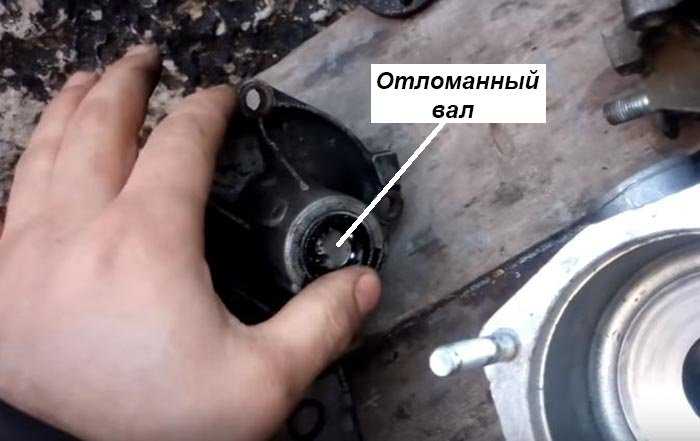

При сильном износе подшипников вал может разломиться на две части
Диагностировать неисправность водяного насоса довольно просто. Необходимо открыть капот и осмотреть пространство около шкива. Если обнаружатся следы жидкости, нужно убедиться, что это антифриз, а не масло. Затем с целью обнаружения люфта следует покачать шкив помпы рукой. При этом следует учитывать, что люфт может возникнуть и без утечки ОЖ через сальник. С небольшим (1–2 мм) люфтом можно проехать от 1 до 3 тыс. км. После этого необходим ремонт или замена помпы.
Крыльчатка разбила стенку корпуса, и антифриз вытек наружу
