Замена помпы на ваз 2110

Настройка температуры подаваемого воздуха от отопителя

 Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком. Ручку управления вентилятором поставьте в положение А, а ручку температуры в соответсвии с температурой измеренной контрольным термометром. Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке — для увеличения температуры и против — для уменьшения. После регулировки, снова проверьте работу блока управления. Блок управления, температурный датчик с микровентилятором, микромотор и датчик положения заслонки отопителя неремонтопригодны и при выходе из строя должны заменяться новыми.

Неисправность датчика температуры салона и контроллера в автомобилях ВАЗ 2110 2111 2112

1

При исправном датчике температуры салона алгоритм работы отопителя должен быть следующий: на максимуме (красная точка) — движение на открытие заслонки; на минимуме (синяя точка) — движение на закрытие заслонки, остальные положения фиксируются в зависимости от задания температуры датчиком температуры салона.  Чтобы увидеть ходит ли заслонка, лучше снять передние дефлекторы, у них по две пластмассовые защелки справа и слева (осторожно, при снятии не оторвите провод подсветки). После снятия дефлекторов прекрасно  видно, ходит ли заслонка или нет, т.е. воздух идет через отопитель или нет

Кроме того, можно проверить и сопротивление датчика температуры салона.

Проверка датчика температуры салона на автомобилях ВАЗ 2110 2111 2112.

Характеристика температура — сопротивление у датчика температуры должна быть следующей:при 22 С — 20Ом;при 16 С — 25Ом.

Проверка контроллера отопителем (печкой)

 Проверка контроллера заключается в следующем. Вытаскиваем из гнезда контроллер. Включаем зажигание, крутим ручку температуры и меряем напряжение на розовом и коричневом проводе (длинный разъем контроллера). Если напряжение меняется (должно включаться после изменения положения рукоятки температуры и выключаться примерно через 13 секунд), то контроллер исправен, если нет, то нужно менять контроллер.

Проверка микроредуктора ВАЗ 2110 2111 2112

 Проверяем подводится ли напряжение к микроредуктору. Здесь не все так просто. Чтобы добраться до него нужно снять жабо. Открываем моторный отсек. Отвинчиваем шумоизоляцию, отвинчиваем две гайти на 10 крепления жабо, снимаем приводы дворников и отвинчиваем три шурупа крепления, что под круглыми заглушками и отодвигаем жабо, полностью снять которое мешает шланг омывателя. Видим два разъема. Один — датчик положения заслонки, а второй привод микроредуктора, к которму подходят коричневый и розовый провод.  Снимаем разъем, крутим рукоятки температуры и меряем напряжение. Если меняется, значит провод нигде не перетерся, если не меняется, то значит обрыв провода где-то в жгуте. Проверяем микроредуктор. Подаем 12 вольт от аккумулятора на разъем микроредуктора. Если не крутится, то однозначно — менять, если крутится, то просто окислились контакты в раъеме. Чтобы быть абсолютно уверенным в работоспособности редуктора, его можно снять, открутив три самореза его крепления (аккуратно, не уроните саморезы внутрь) и выводим микроредуктор вправо. Откручиваем, вынимаем проверяем. Если неисправен, покупаем новый. На микроредукторе стоит датчик его положения. Поэтому не волнуйтесь при установке, ничего настраивать не нужно. Контроллер сам поставит заслонку по датчику.

Замена радиатора отопителя нового образца

Отопитель прикреплен к кузову на несколько болтов и гаек. Один винт находится посередине в нижнем торце ветрового стекла, две гайки находятся над выпускным коллектором и одна гайка в левом углу возле фильтра.

Если в вашем автомобиле есть бачок омывателя заднего стекла, его следует демонтировать. Воздушный фильтр прижат пластиковой крышкой к отопителю, которая держится на четырех саморезах. Фильтр следует демонтировать.

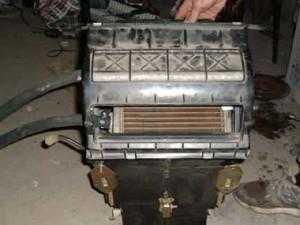

Новые модели отопителей состоят из двух частей, соединенных тремя саморезами. К вентилятору отопителя подведен шланг подвода воздуха, загнутый в форме буквы Г. Посмотрев сквозь него, вы заметите большой саморез, который нужно выкрутить вместе с двумя винтами поменьше на лицевой части отопителя.

Разбираем печку на две части, максимально отводя правую часть вправо, а левую снимая следующим образом: берем левой рукой за левую сторону отопителя, а правой за правую и слегка прокручиваем ее от себя вверх, выводя сперва правую сторону, а затем всю часть.

Снятие правой части не доставит проблем. Нужно демонтировать пароотводящий шланг через отверстие, расположенное в правой половине шумоизоляции щитка передней части.

Правая часть печки также стостоит из двух частей, соединенных металлическими скобами. Снимаем их и деталь рассоединится на две части с уплотнителем посередине. Так вы получите доступ к заслонке. Лучше используйте новую обклеенную заслонку из алюминия.

Установка дополнительной помпы на ВАЗ 2110/11/12

Система обогрева салона в автомобилях ВАЗ 2110/11/12 в холодное время года часто не справляется со своими обязанностями. Решить эту проблему можно установкой в систему охлаждения дополнительной помпы.

Для обогрева салона ВАЗ 2110/11/12 устанавливается дополнительная электропомпа от «ГАЗели»

Печка ВАЗ 2110/11/12 нормально функционирует лишь при оборотах не ниже 2 тыс. об/мин. На холостом ходу в салон поступает слегка тёплый воздух. Дело в том, что для увеличения температуры воздуха ОЖ должна циркулировать быстрее. Проблема решается врезкой дополнительного насоса и ускорением циркуляции тосола через печку. В результате температура в салоне перестаёт зависеть от оборотов двигателя. Для этих целей устанавливают электрическую помпу от «ГАЗели».

Монтаж дополнительной помпы

Для установки дополнительной помпы нужно выполнить следующие действия:

1. Из системы охлаждения сливается ОЖ.
2. Вырезается часть отводящего патрубка печки, равная длине помпы без учёта штуцеров.
3. Штуцера промазываются герметиком, надеваются и закрепляются хомутами шланги.
4. Для крепления помпы к кузову используют специальный кронштейн, обхватывающий помпу и прикреплённый к кузову двумя саморезами. Сделать такой крепёж можно самостоятельно или приобрести в магазине. Кронштейн можно прикрепить и к подходящим шпилькам агрегатов автомобиля.
5. Для управления помпой в салоне устанавливается кнопка, подающая питание с плюсовой клеммы аккумулятора. При этом желательно подавать напряжение через реле.

Дополнительный насос врезается в обратный патрубок печки и крепится с помощью специального кронштейна

После установки дополнительной помпы в систему заливается тосол. После запуска двигателя проверяют помпу и патрубки на предмет утечки и тестируют работу нового устройства.

Видео: установка электропомпы

Таким образом, замена водяного насоса на автомобилях ВАЗ 2110/11/12 не представляет большой сложности. Своевременная замена и периодическая профилактика помпы избавит вас от гораздо более серьёзных проблем.

Главная →

Обслуживание и Ремонт →

Замена ремня ГРМ Ваз 2112 с вывешанным колесом

Если вы меняете ремень с вывешенным колесом, то при натягивании ремня установите колесо и опустите автомобиль на землю. Включите первую передачу. Это также предотвратит «убегания» метки коленчатого вала. Убедившись в правильности натяжения, автомобиль все-таки придется поднять, чтобы было возможно проворачивать привод ГРМ для проверки меток. Но и тут есть выход! Попросите соседа или помощника просто-напросто выжать педаль сцепления.

Итак, ремень натянут. Два раза проворачиваем коленчатый вал, чтобы убедиться в совпадении меток. Если метки совпадают, то возвращаем шкив генератора на место, натягиваем ремень его привода и устанавливаем защитный и декоративный элементы двигателя назад. Через 2 – 3 тысячи километров пробега автомобиля еще раз проверьте натяжение ремня и его состояние. Оптимальный срок эксплуатации ремня привода газораспределительного механизма до его повторной замены – 40 – 60 тысяч километров. Периодичность проверки его натяжения – 15 тысяч километров пробега.

Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ на примере ВАЗовского 16 клапанного двигателя. Ни для кого не секрет, что правильно выставленные метки ГРМ — залог правильной работы двигателя. Если метки выставлены неверно, то нормальная работа двигателя исключена

Так же немаловажно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится сталкиваться с процедурой выставления ГРМ по меткам? Когда нам по регламенту необходимо заменить ремень ГРМ на очередном ТО, кстати ролики тоже обязательно меняются вместе с ремнем в таком случае

Так же если у нас «накрылась» помпа — ремень ГРМ придется снимать, так как именно он приводит в движение наш «водяной насос». Ну и если (самый худший вариант) — у нас порвало ремень. Тут если двигатель «втыковый», то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они нанесены. Первое — метки на шкивах распредвалов, как на впускном так и на выпускном:

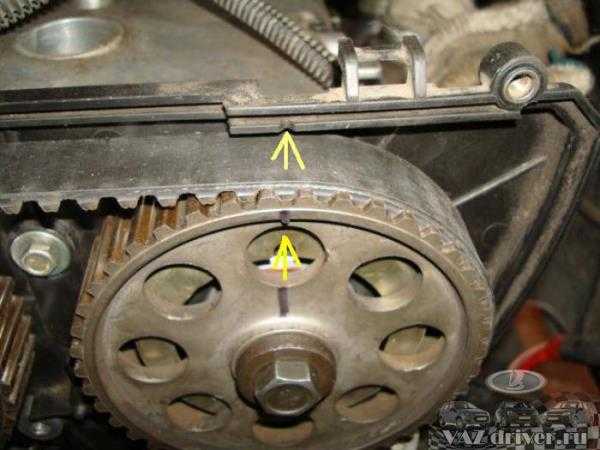

Они должны совпадать с меткой на коленвале, а вот тут уже несколько методов вычисления этой метки. Достаточно сложный, снять шкив ремня генератора (он не дает увидеть метку) и улицезреть совпадение меток.

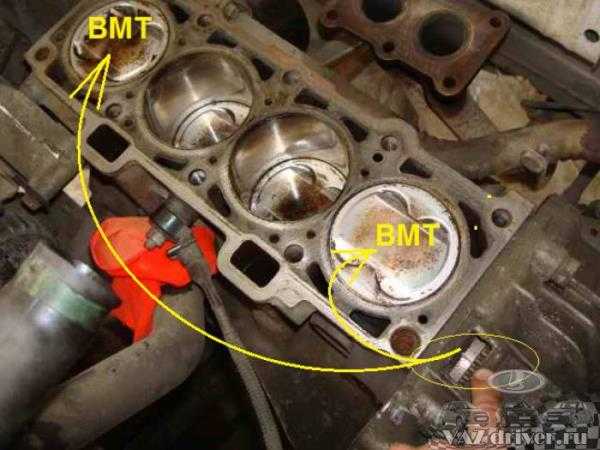

При таком совпадении меток поршня находятся в ВМТ (Верхней мертвой точке)

Второй метод — высчитать по зубьям звездочки ДПКВ

Ну и наконец третий вариант выставления положения коленвала — метки на маховике, их видно если снять резиновую заглушку на КПП:

Вот такие вот варианты сопоставления меток ГРМ мы предлагаем вам на примере двигателей 1.5 16V, устанавливаемых на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас остались вопросы касаемо меток ГРМ на конкретно вашем двигателе — задайте их у нас на форуме, в соответствующем разделе.

Источники

• http://vaz-russia.ru/remont-vaz-2110/zamena-remnya-grm-na-vaz-2110-vaz-2111-vaz-2112.html
• http://avtoedet.ru/zamena-remnya-grm-vaz-2112-16-klapanov/
• http://www.vazdriver.ru/metki_grm_ustanovka_metok_grm_na_primere_dvigatelya_vaz_2110_2111_i_2112.html

Замена патрубка

Пошел в магазин, купил комплект патрубков (про запас), хомутики, и тосол на доливку. Вернулся в гараж и начал разбирать. С заменой данного патрубка я столкнулся впервые. Я знал что он идет к печке и так же знал что разбирать придется порядочно, плюс сливать тосол.

Обо все по порядку. Сначала я открутил несколько саморезов и снял левую обшивку (она же шумоизоляция) Затем снял воздушный патрубок, ослабив два хомута, и также отсоединив патрубок вентиляции картера.

Далее приступил к демонтажу облицовки лобового окнаи снял поводки дворников.

После всех проделанных операций я таки увидел, где кончается поврежденный патрубок. Но его загораживает корпус вентилятора отопителя.

Значит снимаем и его. Он держится на трех саморезах и двух верхних защелках. Проблем со снятием не было. За одно почистил вентилятор от мусора.

Доставать сам вентилятор я не стал, просто отодвинул его чуть левее. И вот мне открылся доступ к хомуту и патрубку.

Ход работ:

1. Загоняем автомобиль на эстакаду или смотровую яму.
2. Устанавливаем подготовленную емкость для отработанного масла под двигатель.

3. Отворачиваем пробку масло-заливной горловины.

4. Далее ключом на 17 откручиваем сливную пробку на картере двигателя и полностью сливаем отработанное масло.

5. Отворачиваем рукой или съемником масляный фильтр.

6. Протираем привалочную плоскость масляного фильтра на блоке цилиндров чистой тряпкой.

Установка нового масляного фильтра и заливка нового масла.

Перед установкой нового фильтра рекомендуется на 2/3 объема заполнить его маслом. Далее нанести чистое моторное масло на уплотнительное резиновое кольцо на фильтре и закрутить фильтр на место.

Закручивайте фильтр аккуратно, чтобы не повредить уплотнительное кольцо и только усилием рук.

Далее заливаем через лейку новое моторное масло, контролируя уровень с помощью измерительного щупа (масло должно быть посредине между min и max), и закручиваем крышку заливной горловины.

Запускаем двигатель и внимательно смотрим на приборную панель, если все было сделано правильно, то значок масла должен потухнуть через несколько секунд после пуска.

Сегодня мы вам расскажем как самостоятельно поменять масло в двигателе ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112 и заменить масляный фильтр. Процесс достаточно не сложный, в идеале иметь под рукой эстакаду или смотровую яму, это значительно упростит процесс слива отработки. Так же обязательно приготовьте емкость, в которую планируете слить отработанное масло. По поводу смены масла с промывкой двигателя — каждый решает для себя сам нужно это ему или нет, мы к примеру не используем. Теперь мы попытамся вам рассказать с иллюстрациями, как собственно проходит весь процесс по замене масла. Итак, поехали:

В идеале эту процедуру делать на прогретом двигателе. Масло стечет значительно быстрее.

Итак, общий вид на двигатель:

Выкручиваем пробку с заливной горловины.

Ключиком на 17 откручиваем пробочку сливную на картере двигателя, заранее готовим емкость куда планируем сливать масло, объем 4 литра и больше.

Дальше съемником (при его наличии) откручиваем масляный фильтр с блока двигателя:

Если съемника в арсенале нет, то не беда, можно просто продырявить фильтр старой отверткой и воспользоваться ей кк рычагом:

Перед тем, как прикручивать новый фильтр, обязательно залейте в него масло и смажьте маслом резиновую прокладку.

Не забудьте перед заливкой нового моторного масла закрутить и затянуть сливную пробку на картере, были случаи «сквозной» проливки масла через двигатель )))

Фильтр закручивайте от руки с усилием но без использования дополнительного инструмента.

После того как зальете новое масло в двигатель через маслозаливную горловину, подождите не менее 10 минут пока масло стечет и проконтролируйте уровень масла щупом, масло должно быть по середине между отметками минимум и максимум.

Ну вот и все, поздравляем, вы самостоятельно поменяли масло в двигателе вашей машины. Если на каком либо из этапов у вас возникли сложности или вы просто хотите пообщаться с коллегами — владельцами десяток и двенашек, ждем вас у нас в Клубе ВАЗ-2110, 2111 и 2112!

Итак, пришло время поменять масло на своем любимом ВАЗе, но так не хочется отгонять его на СТО к незнакомым людям. Гораздо лучше сделать замену масла своими руками — это и практика и экономия денег, пусть и небольших. Данная статья — это инструкция не только по замене масла на автомобиле ВАЗ 2111, но и по выбору масла, определению его непригодности, периодичности замены и многим другим вопросам. В этой статье мы рассмотрим следующее:

• Теория: масло и все о нем
  1. Пригодно масло или нет?
  2. Когда менять масло по документации?
  3. Какое использовать масло?
  4. Менять масляный фильтр или нет?
• Какие инструменты нужны?
• Замена масла
  1. Слив
  2. Промывка (если решите делать)
  3. Замена масляного фильтра
  4. Заливка масла
• Контроль качества

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

 Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

 Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

 Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.  В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана. Управление отопителем осуществляется по командам от электронного блока управления.

Как заменить передние стойки на ВАЗ 2110-ВАЗ 2112?

Примечание! Хотим предупредить, если стойки начали изнашиваться и приходить в негодность, то категорически не рекомендуется на них ездить, потому что испорченные стойки, приводят другие детали в негодность, такие как колёса к примеру, так же опорные подшипники разбить можно если на изношенной стойки ездить долгое время и так далее!

Снятие: 1) Сперва машину на ровную площадку поставить нужно и затем подложить (Если есть) противокатные упоры под задние колёса, следом поднять ручник и поднять то колесо, на котором собираетесь заменить телескопическую стойку придётся (Колесо снять будет нужно, о том как это сделать, читайте в статье: «Замена колеса на автомобиле»), теперь открывайте капот и снимите защитный колпачок (Указан синей стрелкой) который закрывает гайку штока, после снятия, вам будет нужно ослабить (Не отвернуть, а только лишь чуть-чуть ослабить) немного гайку штока (Для этого специальным ключом запаситесь, см. маленькое фото) и как только это будет сделано, сорвите три гайки (Выкручивать не нужно), которые крепят верхнюю часть стойки к стакану (Указаны красными стрелками).

2) Далее к наконечнику рулевой тяги переберитесь и выкрутите гайку (Указана красной стрелкой), которая этот наконечник удерживает (Только шплинт металлический там вынуть не забудьте, а то гайку не отвернёте, вы его сразу увидите, его пассатижами удобно вытаскивать) и когда гайка будет выкручена, при помощи специального съёмника, выньте наконечник из отверстия в телескопической стойки куда он входит (см. маленькое фото).

Примечание! Тормозной шланг в стойку к стойки тоже прикрепляется, отсоединить его легко, достаточно рукой потянуть и он выйдет из стойки, вы его обязательно от стойки отсоедините, разыщите данное место где он крепится и аккуратно отсоедините, только смотрите не порвите, а то его менять придётся на новый, а после замены прокачивать тормозную систему, а это лишние затраты и время!

3) И в завершение, возьмите яркий маркер в руки и нанесите на болту и на кронштейне передний стойки метку (Как болт относительно кронштейна завёрнут, см. маленькое фото) и благодаря ней, после установки новой стойки и заворачиванию данного болта в точно такое же положение, не приходится развал на автомобиле делать, а когда метка уже будет сделана, выкрутите оба болта (С обратной стороны только у них гайки придерживайте от проворачивания) и ещё три верхних гайки полностью отверните, которые стойку к стакану крепят и можете её полностью снимать с автомобиля.

Установка: Установку нужно произвести в обратном порядке, если у вас к тому же есть динамометрический ключ, то это очень хорошо (Его кстати на СТО в аренду можно на короткое время взять или просто попросить вежливо), благодаря нему заверните три верхних гайки крепления стойки к стакану с моментом 19,6 — 24,2 Н•м (2,0 — 2,4 кгс•м), а гайки двух здоровых болтов с моментом 11,5-96,1 Н•м (7,9 — 9,8 кгс•м) и не забудьте закрутить верхний болт с эксцентриком точно так же как он ранее был закручен (По метки), чтобы развал не сбился.

Примечание! Если вам интересно знать, как стойку разобрать можно будет (Но не полностью, пружину снять, опорный подшипник в общем главные детали с неё), то в таком случае прочтите статью, под названием: «Замена опорного подшипника на автомобиле»!

Дополнительный видео-ролик: Более подробно увидеть процесс замены передней стойки на десятки, можно в ролике, который закреплён ниже:

Устройство задних амортизаторных стоек на автомобилях ВАЗ 2110-2112 полностью аналогично предыдущим переднеприводным автомобилям, таким как ВАЗ 2109, поэтому все работы по замене деталей задней подвески будет полностью идентичным. Сразу можно сказать, что задние стойки с пружинами менять гораздо легче, нежели передние, и все это можно сделать своими руками и за небольшой период времени. Конечно, под рукой должен находиться весь необходимый для этого инструмент, такой как:

• монтажная лопатка
• вороток и трещотка
• головка на 17 и 19 а также аналогичные рожковые и накидные ключи
• проникающая смазка
• специальный ключ, чтобы удерживать шток стойки от проворачивания во время откручивания гайки

Замена помпы на 8-клапанной ВАЗ-2110, 2111, 2112

Она служит для нагнетания охлаждающей жидкости в системе, тем самым, обеспечивая ее циркуляцию и охлаждение всего мотора. Конструкция насоса состоит из корпуса, крыльчатки, подшипника и шестерни привода.

В автомобилях ВАЗ 2110 (8 клапанов) помпа расположена с правой стороны блока цилиндров двигателя (по ходу движения) под крышкой ремня газораспределительного механизма.

Она приводится в действие непосредственно ремнем ГРМ, который двигаясь, вращает приводную шестерню.

Основные неисправности

Признаками неисправной помпы являются:

• гул или шелест в районе привода ГРМ;
• подтекание охлаждающей жидкости из посадочного места помпы;
• механические повреждения ремня ГРМ (съеденные зубья, расслаивание, растрескивание).

Главной неисправностью насоса охлаждающей жидкости является выход из строя его подшипника, что может быть вызвано его износом или неправильной регулировкой натяжения ремня ГРМ. При выявлении этой неполадки насос подлежит замене.

Помпу рекомендуется менять вместе с ремнем ГРМ и натяжным роликом каждые 50 тыс. км пробега, а также при выявлении признаков, свидетельствующих о ее выходе из строя. Если своевременно не заменить насос охлаждающей жидкости, это может привести к:

• повреждению и обрыву ремня ГРМ, вследствие чего придется ремонтировать, или менять головку блока цилиндров вместе с газораспределительным механизмом, а также детали поршневой группы;
• перегреву двигателя, что чревато повреждением резиновых коммуникаций системы охлаждения, прокладки ГБЦ и клапанной крышки, деталей поршневой группы.

Цена помпы на восьмиклапанный двигатель ВАЗ 2110 составляет 700-1000 рублей. Стоимость ремонтных работ на станции техобслуживания – около 1000 рублей. Но за работу переплачивать необязательно. Заменить помпу можно и самостоятельно.

При покупке насоса обязательно обратите внимание на:

• производителя запчасти (ни в коем случае не покупайте детали незнакомых брендов);
• каталожный номер запчасти (штатная помпа для восьмиклапанника имеет номер 21081307010);
• наличие заводской упаковки;
• наличие в комплекте прокладки;
• наличие гарантийного талона на изделие.

Самостоятельная замена помпы на ВАЗ 2110 (8 клапанов)

1. Установите автомобиль на смотровую яму или эстакаду.
2. Откройте капот, отключите питание, сняв провод с минусовой клеммы аккумулятора.
3. Откройте крышку расширительного бачка.
4. Спуститесь в яму, подставьте под блок цилиндров емкость с широким горлом (не менее 5 л).
5. Открутите пробку для слива охлаждающей жидкости (ключ на 13), и слейте ее. Закрутите сливную пробку обратно.
6. Открутите 3 болта крепления кожуха привода ГРМ (ключ на 10).
7. Снимите кожух.
8. Установите коленвал в положение верхней мертвой точки первого цилиндра.

   Для этого выключите передачу и проверните ключом на 19 болт, фиксирующий шкив генератора до совпадения метки шестерни распредвала с меткой на заднем кожухе привода ГРМ.

9. Проверьте совпадение меток на маховике и картере сцепления. Для этого выньте резиновую заглушку на картере справа от блока цилиндров.
10. Зафиксируйте коленчатый вал в таком положении, вставив в зубья маховика большую шлицевую отвертку.
11. Ослабьте гайку, фиксирующую натяжной ролик (ключ на 17), и проверните его специальным ключом против часовой стрелки, ослабляя натяжение ремня ГРМ.
12. Снимите ремень и натяжной ролик.
13. Открутите 5 болтов крепления нижнего кожуха привода ГРМ, в т.ч. и 3 болта, фиксирующих помпу (головка или торцевик на 10). Снимите кожух.
14. Поддев отверткой корпус помпы, вытяните ее. Зачистите поверхность посадочного места от фрагментов старой прокладки.
15. Смажьте прокладку с обеих сторон автомобильным герметиком, усадите ее на корпус нового насоса.
16. Установите новый насос на место.
17. Сборочные работы проведите в обратном порядке. Будет лучше, если вместе с помпой вы замените и ремень, и натяжной ролик. Так вы будете точно знать ресурс всех этих деталей.
18. Осуществляя установку ремня ГРМ, проверьте его натяжение, провернув одно из его полей по горизонтали. Правильным считается натяжение, при котором ремень можно провернуть усилием пальцев не более чем на 90 градусов.

Заключение

Осуществив сборку, залейте охлаждающую жидкость до нужного уровня. Запустите двигатель и прогрейте его до рабочего состояния. Проверьте работу помпы, сжав верхний патрубок радиатора. При сжатии вы должны почувствовать, как двигается жидкость.

Это значит, помпа работает

Обратите внимание на температуру охлаждающей жидкости, а также на своевременность включения вентилятора охлаждения. Если все работает, как положено, значит, неисправность была успешно устранена

Пошаговая замена помпы ВАЗ-2112 16 клапанов

Помпа относится к охладительной системе транспортного средства. В своем узле эта деталь является второй по частоте поломок. На автомобиле ВАЗ-2112 с 16-клапанным движком замена помпы происходит достаточно легко, так что сделать это может даже начинающий автомобилист.

Насос способствует стабильной циркуляции охладительной жидкости в системе автомобиля. Потому при его неисправности возможны течи этого вещества, и в систему нередко попадает воздух, что очень плохо. Намного реже случается загиб клапанов и заклинивание насоса, что может вызвать необходимости осуществления полноценного ремонта движка, если речь идет о 21120 модели.

Причины и признаки неисправности

Для того чтобы понять, поломано устройство или нет, нужно хоть немного разбираться в работе транспортного средства, на что указывают те или иные спонтанные проявления.

Признаки того, что водяной насос сломан:

• посторонние звуки – цокот помпы или шум подшипника;
• повышенная температура охладительной жидкости;
• подтеки насоса, которые могут быть не только поломкой самого устройства, а и пробоя прокладки или износа подшипника.

Признаки неисправности датчика фаз на ВАЗ-2112 16 клапанов

Почему так происходит:

• износ вала насоса или подшипника – нестабильная циркуляция охладительного вещества и подтеки;
• пробита прокладка по причине износа;
• выход из строя вала – провороты его самого, которые будут выражаться нестабильной циркуляцией жидкости в системе и, как следствие, большому перегреву;
• износ шкива – сразу определяется по износу ремня.

Правильно определив неисправную деталь по вышеперечисленным признакам, вы сможете вовремя устранить неполадку с минимальными негативными последствия для остальных элементов авто.

Подготовка к замене помпы

Прежде всего, нужно озаботиться, чтобы в доступе были все необходимые инструменты для проведения замены водяного насоса.

Вам понадобятся:

• ключ на 10 и 17;
• набор отверток;
• молоток;
• зажимной механизм ГРМ;
• ветошь;
• емкость для слива старой охлаждающей жидкости;
• новая охлаждающая жидкость – 2 л.

Стоит сразу определиться со временем, так как процесс может немного затянуться, если вы проводите данную манипуляцию впервые.

Сколько весит ВАЗ-2112

Инструкция

Подробный и последовательный процесс замены помпы будет рассмотрен для ВАЗ-2112 с 16-клапанным двигателем 1,6:

1. С помощью специальной ямы в гараже или подъемника проще произвести замену водяного насоса. Но они есть не у всех, потому будем рассматривать процесс замены в простом гараже без ямы.
2. Демонтируйте переднее колесо справа.
3. Чтобы предоставить себе доступ к шкиву коленчатого вала, демонтируйте защитный брызговик из пластика, выкрутив саморезы крепления элемента к корпусу и сняв.
4. Зафиксируйте коленчатый вал от проворачивания. Это в ваших же интересах безопасности и удобства, а еще необходимо для того, чтобы не сбить фазы газораспределения.
5. Ослабьте ремень генератора и ГРМ с помощью натяжного ролика, который достаточно слегка ослабить.
6. Открутите крепление коленчатого вала.
7. После ослабления крепления проведите демонтаж шкива.
8. Далее необходимо разобрать механизм газораспределения, во время которого демонтируются все элементы – кожух, шкивы и ролики.
9. Только теперь мы добрались до насоса. Открутите его болты крепления – 3 штуки. Проведите демонтаж устройства.
10. Вытащите полностью насос.
11. Установка аналогична, но проводится в обратном порядке.

Соблюдайте последовательность, чтобы не нарушить целостность «цепи» системы в итоге.

Распиновка диагностического разъема ВАЗ-2112

Замененный насос позволит вам забыть о проблемах с ним на ближайшие 40-50 тыс. км.
