Определение работоспособности детали

В некотором смысле водяной насос — это довольно коварная деталь. Без разборки узла ГРМ определить ее работоспособность не так-то просто.

Но есть некоторые признаки неисправности помпы, призывающие обратить на нее пристальное внимание:

1. На ранней стадии износа появляется шум подшипника. Различить его сумеет не каждый автомеханик, не говоря о простом автолюбителе. Но если удалось уловить этот шум, то есть повод заглянуть под пластиковую крышку газораспределительного механизма.
2. Мокрые следы под крышкой ГРМ и блестящий от влаги ремень свидетельствуют о том, что в отсек понемногу проникает антифриз. Естественно, через помпу.
3. Ремень стоит не по центру шестерни распределительного вала, а смещен к самому краю. Так бывает, когда из-за люфта в подшипнике насоса шестерня перекашивается и ремень сползает в сторону.
4. Охлаждающая жидкость в расширительном бачке Лада Калина понемногу убывает, а под машиной постоянно наблюдаются мокрые пятна прямо под механизмом ГРМ.

Несколько советов по поводу того, как проверить помпу. Если вы наблюдаете один из указанных признаков, то стоит потратить время и снять ремень ГРМ с шестерни распредвала, отпустив натяжной ролик. Теперь можно вручную проверить люфт подшипника и, если таковой обнаружится, немедленно поменять деталь.

Неисправности водяного насоса чреваты последствиями, вплоть до капитального ремонта двигателя. Неработающий узел приводит к перегреву силового агрегата, что влечет за собой выход из строя поршневых колец и заклинивание самих поршней в гильзах.

Некоторые владельцы Калин с целью улучшить работу охлаждающей системы практикуют установку дополнительной помпы. Это очень эффективное средство от завоздушивания системы.

Дополнительная помпа на «Ладу-Калину»

Некоторых «калиноводов» в зимнее время не устраивает штатный обогрев салона. Чтобы как-то исправить ситуацию и обеспечить приток горячего воздуха на холостых оборотах, прибегают к установке дополнительной помпы. Деталь также обеспечивает лучшее охлаждение в жаркую погоду, особенно, при простоях в пробках.

Дополнительный насос позволяет избегать образования воздуха в системе. Как правило, в качестве такого устройства используется насос от «Газели», который конструктивно оснащён электродвигателем. Устанавливают его в разрыв малого круга системы охлаждения на обратном патрубке печки.

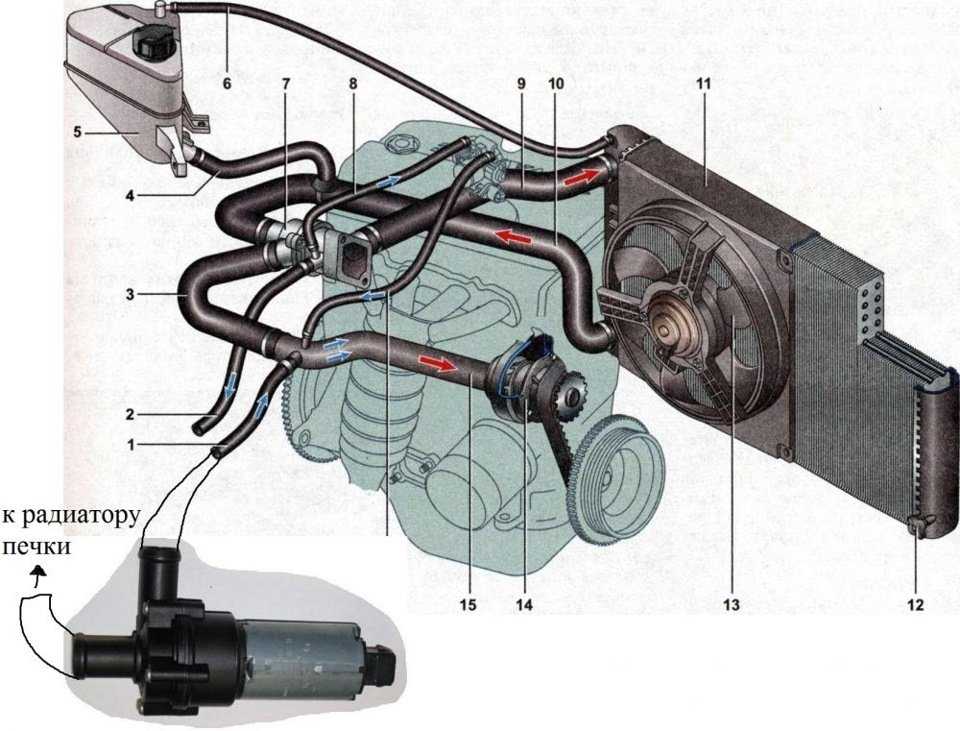

Дополнительная помпа устанавливается в разрыв обратного патрубка печки для повышения эффективности обогрева салона в зимнее время

Как установить дополнительную помпу

Для монтажа (помимо самой помпы) понадобится дополнительное реле и кнопка, с помощью которой будет осуществляться управление устройством, шланги разной длины, крепёжные элементы и герметик. Для закрепления детали можно подобрать любое подходящее место. Довольно часто автолюбители монтируют насос под АКБ либо под болты КПП. В первом случае устройство устанавливается горизонтально, во втором — вертикально. Прежде чем установить шланги, нужно выполнить следующие шаги:

1. Отрезать шланги нужной длины в зависимости от места установки и обезжирить их.
2. Места посадки патрубков перед монтажом обработать герметиком.
3. Хомуты закрепить ровно, немного отступив от края шланга.
4. Слить антифриз.
5. В нижней части моторного отсека отыскать два патрубка: один подводит ОЖ к отопителю, другой отводит. Снять отводящий шланг, а на его место надеть патрубок от дополнительной помпы.
6. Закрепить помпу к картеру КПП. Вариант крепления может отличаться в зависимости от имеющегося крепежа. Это могут быть хомуты либо кронштейны.

Видео: монтаж дополнительной помпы

Когда дополнительный насос будет закреплён, нужно подвести провод включения. Чтобы избежать повреждений, его помещают в пластиковую гофру. Для управления устройством, в салоне на место одной из заглушек устанавливают кнопку, реле и предохранитель. При включении кнопки на реле будет подаваться +12В от АКБ. Тогда путём установки дополнительного насоса можно значительно повысить эффективность работы системы охлаждения и добиться быстрого прогрева салона даже при самых сильных морозах.

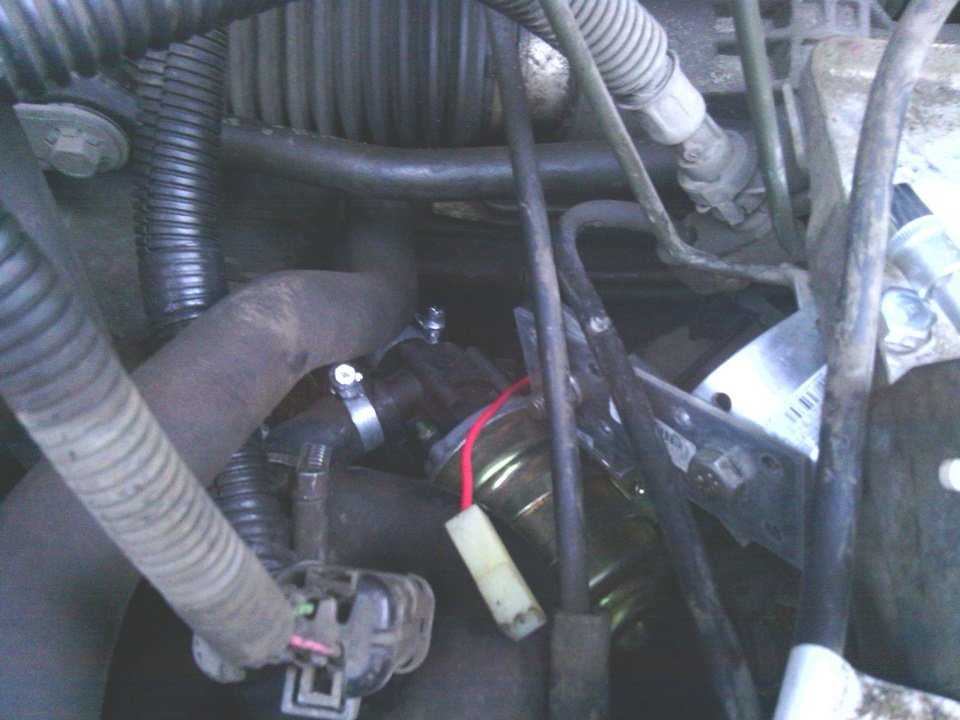

Дополнительный насос охлаждения устанавливается под АКБ либо под болты коробки передач

Самостоятельная замена помпы на «Ладе-Калине» не вызывает особых сложностей. С помощью стандартного набора инструментов можно отремонтировать машину своими руками, избегая поездок в автосервис. Для продолжительной работы насоса покупайте изделие проверенных производителей, что сбережёт не только ваши силы, но и денежные средства.

Владимир Долженков

Как определить неисправность помпы на «Калине»

Несмотря на простую конструкцию, помпа рано или поздно может выйти из строя. Первым сигналом некорректной работы водяного насоса является посторонний шум, возникающий при работе двигателя. На «Ладе-Калине» срок службы устройства составляет 60 тыс. км пробега либо по истечении 48 месяцев эксплуатации. При достижении одного из этих показателей рекомендуется проводить замену детали, не дожидаясь появления признаков неисправности.

Довольно распространённой причиной выхода из строя помпы является появление постороннего шума, что связано с выработкой подшипника

Но бывают ситуации, когда поломка помпы возникает гораздо раньше указанного срока. Оценить работоспособность узла довольно просто. Для этого необходимо:

1. Запустить и прогреть двигатель до рабочей температуры.
2. Надеть на руку перчатку и передавить верхний патрубок радиатора. При рабочей помпе сразу будет ощущаться давление, что обусловлено циркуляцией жидкости по системе.
3. Если покажется, что давление слабое или оно вовсе отсутствует, насос следует осмотреть более детально.

Для оценки внешнего состояния помпы потребуется демонтировать кожух привода ГРМ и убедиться в её исправности. При этом следует иметь в виду такие нюансы:

1. Если в месте примыкания корпуса устройства к двигателю наблюдается течь охлаждающей жидкости, значит, сальник вышел из строя.
2. Появление шума из-под капота при работающем двигателе свидетельствует о большой выработке подшипника.
3. При покачивании приводной шестерни не должно быть осевого перемещения. Если люфт есть, то нормальная работа насоса невозможна.

Довольно распространённой поломкой является появление течи охлаждающей жидкости из-за повреждённого сальника

Такими нехитрыми способами определяется работоспособность помпы. Даже при отсутствии опыта в ремонте автомобиля можно найти неисправную деталь. Если было выявлено, что у насоса есть какие-то неполадки, то с ремонтом затягивать не стоит, поскольку простые неисправности могут привести к капитальному ремонту мотора.

Как смазать помпу на «Калине»

Если говорить об обслуживании водяного насоса, то речь идёт о смазке подшипников устройства. В конструкции используются два подшипника, расположенных на валу. Для нормальной работы им требуется не так много смазки, но она необходима. При работе «на сухую» износ детали резко увеличивается. Обладая некоторым опытом, помпу можно смазать без снятия её с автомобиля. Достаточно выполнить следующие действия:

1. Снять кожух механизма газораспределения.
2. Удалить загрязнения с насоса и места его посадки.
3. Нанести на стыки корпуса немного смазки Литол-24.

В зависимости от установленного водяного насоса, на изделии может предусматриваться отверстие для смазки

Выполнить качественную смазку можно в процессе проведения ремонтных работ, когда производится замена деталей, вышедших из строя. Но если смазать деталь описанным способом, также можно обеспечить подшипники необходимым количеством смазывающего вещества.

Выдыхаем, загиб клапанов нам не грозит

Если у вас 8-ми клапанный двигатель, то загиб клапанов и их замена как правило вам не грозит, однако если «голова» 16-ти клапанная, замена этих элементов вам обеспечена точно. Однако в этой статье мы рассмотрим, как поменять ремень ГРМ на младшем собрате, когда поломка не несёт за собой никаких неприятных последствий, и все работы можно провести почти в полевых условиях и при минимальных знаниях.

Основные поломки

У ремня ГРМ возможно три основных типа неисправности:

• Целостность конструкции ремня нарушена – в этом случае ремень расслаивается, на его поверхности невооруженным глазом становятся видны внутренние нити. Эти неполадки возникают из-за механических повреждений, либо вследствие неверной регулировки. Такой ремень подлежит немедленной замене.
• Перенатяжение или недотяг ремня – за степень натяга ремня отвечает натяжной ролик, который позволяет вращаться ремню вокруг собственной оси и позволяет верно отрегулировать его. Если же ремень слишком сильно натянут или слишком сильно ослаблен, то в непотребное состояние он придёт очень быстро.
• Обрыв – самая неприятная ситуация, которая может произойти в дороге с ремнём ГРМ. В этом случае мотор полностью заглохнет и завести его вновь можно будет только установив новый элемент.

Чтобы избежать таких неприятностей завод изготовитель советует проводить его проверку каждые 15000 километров и замену в 75000 километров пробега. На самом же деле менять его следует сразу, как будут обнаружены на поверхности видимые трещины.

Дополнительная помпа на «Ладу-Калину»

Некоторых «калиноводов» в зимнее время не устраивает штатный обогрев салона. Чтобы как-то исправить ситуацию и обеспечить приток горячего воздуха на холостых оборотах, прибегают к установке дополнительной помпы. Деталь также обеспечивает лучшее охлаждение в жаркую погоду, особенно, при простоях в пробках.

Дополнительный насос позволяет избегать образования воздуха в системе. Как правило, в качестве такого устройства используется насос от «Газели», который конструктивно оснащён электродвигателем. Устанавливают его в разрыв малого круга системы охлаждения на обратном патрубке печки.

Дополнительная помпа устанавливается в разрыв обратного патрубка печки для повышения эффективности обогрева салона в зимнее время

Как установить дополнительную помпу

Для монтажа (помимо самой помпы) понадобится дополнительное реле и кнопка, с помощью которой будет осуществляться управление устройством, шланги разной длины, крепёжные элементы и герметик. Для закрепления детали можно подобрать любое подходящее место. Довольно часто автолюбители монтируют насос под АКБ либо под болты КПП. В первом случае устройство устанавливается горизонтально, во втором — вертикально. Прежде чем установить шланги, нужно выполнить следующие шаги:

1. Отрезать шланги нужной длины в зависимости от места установки и обезжирить их.
2. Места посадки патрубков перед монтажом обработать герметиком.
3. Хомуты закрепить ровно, немного отступив от края шланга.
4. Слить антифриз.
5. В нижней части моторного отсека отыскать два патрубка: один подводит ОЖ к отопителю, другой отводит. Снять отводящий шланг, а на его место надеть патрубок от дополнительной помпы.
6. Закрепить помпу к картеру КПП. Вариант крепления может отличаться в зависимости от имеющегося крепежа. Это могут быть хомуты либо кронштейны.

Видео: монтаж дополнительной помпы

Когда дополнительный насос будет закреплён, нужно подвести провод включения. Чтобы избежать повреждений, его помещают в пластиковую гофру. Для управления устройством, в салоне на место одной из заглушек устанавливают кнопку, реле и предохранитель. При включении кнопки на реле будет подаваться +12В от АКБ. Тогда путём установки дополнительного насоса можно значительно повысить эффективность работы системы охлаждения и добиться быстрого прогрева салона даже при самых сильных морозах.

Дополнительный насос охлаждения устанавливается под АКБ либо под болты коробки передач

Самостоятельная замена помпы на «Ладе-Калине» не вызывает особых сложностей. С помощью стандартного набора инструментов можно отремонтировать машину своими руками, избегая поездок в автосервис. Для продолжительной работы насоса покупайте изделие проверенных производителей, что сбережёт не только ваши силы, но и денежные средства.

Замену помпы на Калине лучше всего выполнять одновременно с заменой ремня ГРМ, не дожидаясь, пока она потечет и наделает бед. По рекомендации производителя ремень меняется через каждые 60 тыс. км пробега. Это довольно большой интервал, за такое время новый водяной насос точно окупится.

Да и процедура замены вполне по силам рядовому владельцу авто Лада Калина.

Симптомы повреждения водного автонасоса

1. Перегревание мотора — помпа неисправна, нерабочий ремешок привода, повреждена крыльчатка.
2. Указатель температурной стрелки находится ближе к середине. Нужно остановиться для проверки радиатора. В случае неработоспособности будут нагреваться агрегат и насосный привод.
3. Шумность, запах антифриза в салоне.
4. Малая циркуляция тосола — результат разрушения помпы. Диагностирование проводится при работающем вхолостую двигателе, одновременно нужно зажать и опустить наружный рукав радиатора. При нормальной работе насоса будет чувствоваться толчок тосола в шланге.
5. Большой люфт шарикоподшипника помпы — повреждения шарикоподшипников.

Необходимо менять водяной насос, если пробег автомобиля составляет 90 тыс. км.

Артикул и цена ролика на Лада Калина

Неотъемлемой операцией выбора ремня становится также подбор ролика ГРМ. Как и в первом варианте существует оригинал и несколько аналогов, которые можно применять. Рассмотрим артикулы и цены на ролик ГРМ Лада Калина 8 клапанов:

>

• Оригинальный каталожный номер ролика ремня газораспределительного механизма 8-клапанной Лады Калины является: 21126-1006135. Средняя стоимость этой детали на территории РФ составляет 700 рублей.
• Существует достаточно много аналогов оригинального ролика ГРМ, которые успешно сертифицированные для использования на автомобиле и отличаются разве что качеством и ресурсом. Рассмотрим, какой ролик ГРМ можно устанавливать вместо оригинального, на Калину с 8 клапанами:

Таблица, с указанием производителей, артикулов и цен на неоригинальный ролик ГРМ

Это ролик китайский, качество не очень, быстро зашумел

Достаточно большой выбор роликов ГРМ предоставляется владельцу 8-клапанной Лада Калина. Стоит отметить, что большинство изделий с таблицы, обладают высоком качеством изготовления, а также имеют ресурс около 40 000 км.

Рекомендации по выбору помпы

Когда приходит время замены помпы на Калине, автолюбители не знают, какой насос купить, чтобы не выбросить деньги на ветер. При покупке надо обратиться к автомобильным каталогам, почитать отзывы других автовладельцев о качестве выбранных ими помп. Журнал «За рулем» дает правдивую информацию о запчастях для Лады Калины. Можно ознакомиться с тестами и результатами проверки, мнениями о фирмах-производителях.

При покупке обратите внимание на упаковку. Она должна быть качественной, с гарантийным талоном и указанием даты изготовления

Печати, прокладки для защиты от повреждений тоже должны присутствовать. Все товары имеют голографические наклейки. Они должны быть наклеены аккуратно, без потертостей. Прилагаемая инструкция должна содержать общие сведения о запчасти и кратко описывать способ установки того или иного агрегата.

Пошаговые работы по замене ремня ГРМ

Перед тем как приступить к замене ремня ГРМ, необходимо подготовить рабочее место и все необходимые инструменты. Для работы нам понадобится:

• Новый ремень ГРМ.
• Ключ на «10», «17», «19».
• Плоская отвёртка.
• Ключ для натяжного ролика.

Порядок выполнения

1. Открываем капот и снимаем пластиковый кожух двигателя.
2. Демонтируем защиту ремня, отвернув три болта на «10».
3. Снимаем правое колесо и защиту.
4. Таким образом выглядит схема ремня ГРМ, согласно ей выставляем метки.

   Схематично указано расположение всех меток.

5. Поворачиваем за болт коленчатый вал по часовой стрелке до тех пор, пока не совместятся метки на шкиве и усик на крышке ГРМ. Метки «С и D».
6. Смотрим чтобы метки на распределительном вале и защитной крышке также совпали. Метки «A и B».
7. Снимаем заглушку на верхней части картера сцепления при помощи отвёртки и смотрим, чтобы метки сошлись и там.

   Метки отмечены стрелками.

8. Фиксируем «коленвал» от проворачивания, вставляем в отверстие между зубьев маховика плоскую отвёртку.

   Отвертку фиксируем там, куда указывает стрелка.

9. Выворачиваем крепление болта шкива генератора одновременно удерживая отвертку, затем снимаем шкив с места.

   При помощи ключа на «17» выкручиваем фиксирующий болт.

10. Следующий шаг будет заключаться в ослаблении гайки натяжного ролика.
11. Ослабляем гайку так, чтобы ремень был максимально свободен.
12. Снимаем ремень с посадочного места.

    Ослабленный ремень демонтируем.

13. Если требуется снять натяжной ролик, выворачиваем болт крепления и снимаем его с посадочного места.

Устанавливаем новый ремень

1. Надеваем ремень на шкив коленчатого вала.
2. Приступаем к натяжке двух ветвей ремня, сначала фиксируем его на шкиве помпы, потом заводим ее за натяжной ролик.
3. Затем заводит его на распределительный вал.
4. Натягиваем ремень при помощи натяжного ролика, одновременно фиксируя последний при помощи специального ключа. (Поворачиваем ролик против часовой стрелки).
5. Следим за тем, чтобы все зубья легли ровно на шестерни.
6. Затягиваем болт крепления шкива генератора и поворачиваем на дав оборота коленвал по часовой стрелке.
7. Следим за тем, чтобы все метки совпали и оставались на местах.
