Замена бензонасоса ВАЗ 2106/07

Замена насоса на ВАЗ 2106/07 производится в двух случаях:

при сильном износе его элементов, не подлежащих замене;
для увеличения ресурса — бензонасос ДААЗ меняется на насос «Пекар».

Для замены насоса потребуется:

гаечный ключ на 13;
отвёртка с плоским лезвием;
ёмкость для слива бензина.

Демонтаж насоса

Демонтаж старого насоса во избежание ожогов проводится на холодном двигателе. Выполняются следующие действия:

Отвёрткой ослабляется хомут на шланге подачи топлива и шланг отсоединяется.
Ослабляется хомут на патрубке подачи топлива в карбюратор — патрубок снимается
Под образовавшиеся отверстия подставляется ёмкость для слива топлива.
Ключом на 13 откручиваются гайки, фиксирующие бензонасос на блоке цилиндров.
Насос вместе с тремя прокладками снимается со шпилек.

Установка насоса

Монтаж нового или отремонтированного насоса осуществляется следующим образом.

Производится осмотр места установки. Нагар или грязь удаляется растворителем 642, и поверхность насухо протирается ветошью.
На шпильки надеваются три новых прокладки — регулировочная (самая толстая), теплоизоляционная и уплотнительная. Прокладки должны соответствовать марке бензонасоса.
Устанавливается и фиксируется двумя гайками новый топливный насос. Для того чтобы не создавать большого давления на фланец, гайки закручиваются поочерёдно.
Подсоединяются два шланга подачи топлива.
Запускается двигатель и проверяется работоспособность насоса.

Видео: замена бензонасоса ВАЗ 2106/07

Ремонт и замену топливного насоса на ВАЗ 2106/07 может осуществить даже неопытный автолюбитель. Для этого понадобится лишь ремкомплект (или новый насос) и минимальный набор стандартных инструментов.

Можно ли устранить течь насоса в пути

О потере части тосола в дороге свидетельствует повышение температуры охлаждающей жидкости и снижение уровня в расширительном бачке. Если вы локализовали место утечки и убедились, что виновата помпа, можно попытаться устранить неисправность. Поломки, вызывающие протекание антифриза, бывают такие:

потерял герметичность стык между фланцами насоса и блока цилиндров, тосол течёт из-под прокладки;

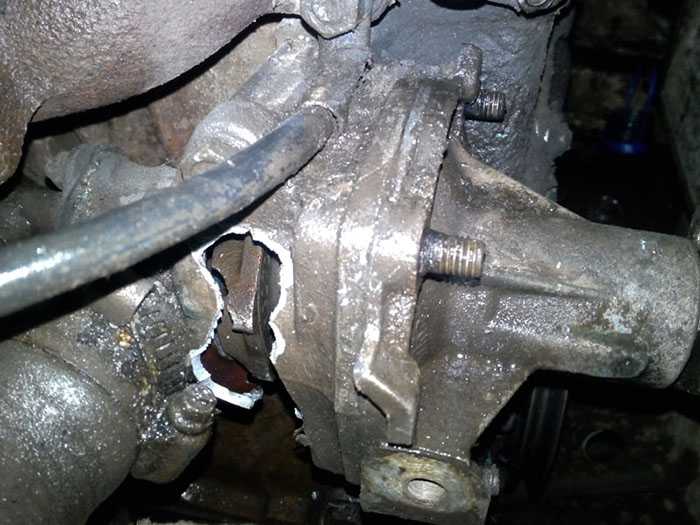

в корпусе помпы образовалась трещина;
корпус разрушен ударом крыльчатки.

В дырку корпуса с лицевой стороны можно вставить клин и обмазать холодной сваркой

Как правило, неполадки с протечкой водяного насоса являются критическими, их довольно сложно устранить в пути. Подтекающую прокладку попытайтесь ужать затягиванием 4 гаек крепления помпы, для чего придётся снять ремень привода генератора и шкив. Не переусердствуйте — резьбу на шпильках Ø8 мм сорвать нетрудно.

Мелкую трещину попробуйте заделать химическим составом — холодной сваркой. По возможности примотайте чем-нибудь заплатку к корпусу, чтобы она не отвалилась, долейте воды и добирайтесь до гаража. Законопатить большой пролом от крыльчатки не удастся, нужно искать вариант буксировки авто либо вызывать эвакуатор.

Видео: заделка трещины корпуса

С финансовой точки зрения, реставрация помпы выгоднее полной замены, экономия — порядка 50% стоимости новой детали. Учитывая, как часто на «Жигулях» происходят мелкие поломки, подобная разница в цене играет роль. Технология замены подшипника и сальника на водяном насосе ВАЗ 2101 подходит и для других автомобилей, оборудованных двигателем от «классики»: ВАЗ 2121 «Нива» и её модификации, «Нива-Шевроле».

Как снять помпу на автомобиле ВАЗ 2106

Независимо от выбранного способа устранения неполадки водяной насос придётся демонтировать с автомобиля. Операцию нельзя назвать сложной, но времени она займёт немало, особенно у малоопытных водителей. Вся процедура выполняется в 4 этапа.

Приготовление инструментов и места проведения работ.
Разборка и демонтаж элемента.
Выбор новой запчасти либо ремкомплекта для старого насоса.
Реставрация или замена помпы.

После разборки снятый перекачивающий агрегат стоит обследовать на предмет восстановления. Если заметны только первичные симптомы износа — небольшой люфт вала, а также отсутствие повреждений корпуса и главной втулки — элемент можно реставрировать.

Необходимые инструменты и расходные материалы

Снять водяной насос «шестёрки» можно на любой ровной площадке. Смотровая канава упрощает лишь одну задачу — откручивание гайки крепления генератора с целью ослабить ремень. При желании операция выполняется лёжа под автомобилем — до болта дотянуться нетрудно. Исключением являются машины, на которых сохранились боковые кожухи — пыльники, прикрученные снизу на саморезах.

Специальных съёмников и приспособлений не потребуется. Из инструментов нужно приготовить:

комплект головок с воротком, оборудованным трещоткой;
широкая ёмкость и шланг для слива антифриза;
набор накидных или рожковых ключей размерами 8—19 мм;
лопатка монтажная;
отвёртка с плоским шлицем;
нож и щётка с металлическим ворсом для очистки фланцев;
ветошь;
перчатки защитные.

Из расходных материалов рекомендуется подготовить тосол, высокотемпературный герметик и аэрозольную смазку типа WD-40, облегчающую ослабление резьбовых соединений. Количество покупаемого антифриза зависит от потерь ОЖ вследствие поломки насоса. Если наблюдалась небольшая протечка, достаточно приобрести бутылку 1 л.

Пользуясь удобным случаем, можно произвести замену старого тосола, поскольку жидкость все равно придётся сливать. Тогда подготовьте полный заправочный объем антифриза — 10 л.

Порядок разборки

Процедура демонтажа помпы на «шестёрке» сильно упрощена по сравнению с более новыми переднеприводными моделями ВАЗ, где приходится снимать ремень ГРМ и разбирать половину привода с выставлением меток. На «классике» насос установлен отдельно от газораспределительного механизма и находится снаружи двигателя.

Прежде чем приступить к разборке, желательно охладить прогретый мотор, чтобы не пришлось обжигаться горячим антифризом. Машину загоните на рабочее место, включите ручной тормоз и разбирайте согласно инструкции.

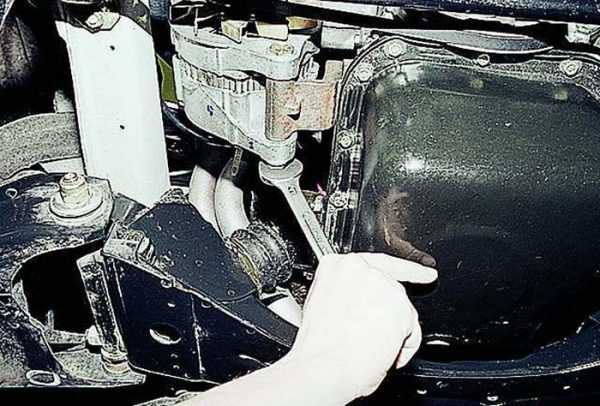

Поднимите крышку капота, найдите сливную пробку на блоке цилиндров и подставьте снизу обрезанную канистру для слива тосола. Упомянутая пробка в виде болта вкручена в левую стенку блока (если смотреть по ходу движения авто).

После извлечения перекачивающего агрегата выполните 3 заключительные операции:

заткните ветошью открытый проём и счистите ножом остатки картонной прокладки с посадочной площадки;
оботрите блок и другие узлы, куда ранее брызгал антифриз;
снимите патрубок самой высокой точки охлаждающей системы, подключённый к штуцеру впускного коллектора (на инжекторе трубка подогрева подсоединяется к блоку дроссельной заслонки).

Патрубок в наивысшей точке отключается с одной целью — открыть путь воздуху, вытесняемому антифризом при заполнении системы. Если проигнорировать эту операцию, в трубопроводах может образоваться воздушная пробка.

Неисправности водяных насосов «классики»

В старых моделях «Жигулей» двигатель охлаждается при помощи специальной незамерзающей жидкости — антифриза, циркулирующего от водяной рубашки мотора к основному радиатору. Двигаться жидкость по системе принуждает вращающаяся крыльчатка помпы, встроенной в переднюю часть силового агрегата. Она приводится в действие коленчатым валом посредством ременной передачи.

Шкив насоса и генератора крутится ремнём от коленчатого вала

Чтобы понимать причины неисправностей насоса, нужно знать его устройство. Деталь состоит из следующих основных элементов, выполняющих определённые функции:

корпус с фланцем служит для герметичного крепления к двигателю;
вал необходим для крепления крыльчатки и приводного шкива;
роликовый подшипник обеспечивает вращение вала;
крыльчатка с лопастями перекачивает охлаждающую жидкость;
ступица — крепёжный элемент приводного шкива;
сальник не даёт антифризу просачиваться внутрь подшипника;
стопорный винт фиксирует обойму подшипника внутри корпуса.

Причиной поломки помпы обычно является роликовый подшипник и сальник

Подавляющее большинство неисправностей водяного насоса возникает по причине износа двух элементов — сальника и подшипника. Хозяевам «классики» приходится сталкиваться с такими поломками:

течь антифриза через сальник и вал помпы;
увеличенный люфт вала вследствие износа подшипника;
крыльчатка, разбитая при аварийном контакте с поверхностью второго корпуса (случается при повышенном люфте вала);
заклинивание подшипниковых роликов и разламывание вала на 2 части;

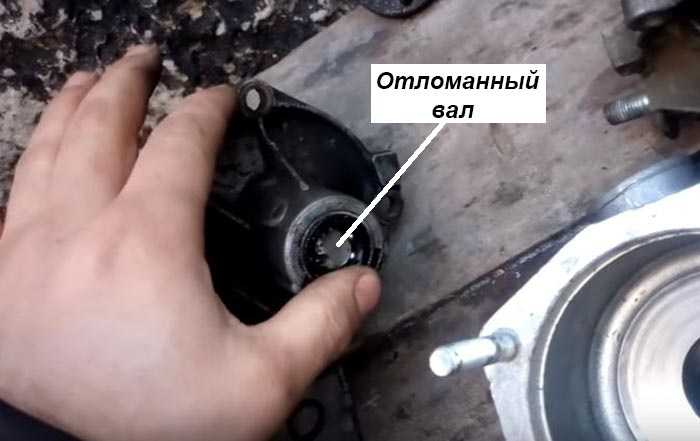

Вал с отломленным концом можно вытащить и поменять на новый

Вследствие износа подшипника крыльчатка начинает задевать корпус и проламывает дыру, куда уходит весь тосол

Все перечисленные неполадки можно устранить путём замены соответствующих элементов при условии, что не разбит сам корпус. В этом случае помпа меняется целиком.

Сборка после замены помпы ВАЗ 2101 — ВАЗ 2107

Основная работа уже сделана, теперь осталось собрать все на место. Обсудим некоторые моменты касаемые обратной сборки:

1 — После установке планки — натяжителя, ремень подтягивается не слишком сильно, — это может привести к быстрому выходу из строя подшипников помпы.

2 — При заливании охлаждающей жидкости, шланг подходящий к впускному коллектору следует снять и не одевать его до тех пор, пока при заливании в горловину радиатора тосола, он не начнет литься через этот патрубок. Данный прием позволит полностью удалить из каналов системы охлаждения воздух. Охлаждающая жидкость заливается до тех пор, пока пустым не окажется лишь само горлышку, а не по соты — ведь при этом верхний патрубок может наполнится не полностью.

Источники

http://remontysvoimirukami.ru/remont-vaz-svoimi-rukami/remont-pompy-vaz-2101-svoimi-rukami.html
http://autobelyavcev.ru/zamena-pompy-vaz-2101-vaz-2107/

Снятие и замена водяной помпы копейки

Для работы вам потребуется немного инструмента:

Ключи на 13 и 17.
Небольшой ломик.
Емкость для слива жидкости.

Также потребуется приобрести в магазине такие материалы:

Антифриз.
Водяная помпа ВАЗ 2101.
Прокладка.
Силиконовый герметик.
При необходимости новые гайки и шайбы.

Главное при проведении этой процедуры — аккуратно слить жидкость из системы. В зависимости от того, сколько потерь будет при этой процедуре, нужно будет докупать в магазине необходимое количество антифриза.

На автомобиле ВАЗ 2101 водяная помпа снимается довольно просто. Рекомендуется сначала выкрутить крепление шкива привода. В дальнейшем сделать это будет проблематично. После этого, используя ключ на 17, ослабляете натяжение ремня генератора. Теперь можно его снять и посмотреть на степень износа. Если он чрезмерный, то необходимо как можно быстрее провести его замену.

Ключом на 13 выкручиваете четыре гайки, которыми корпус насоса водяного ВАЗ 2101 крепится к крышке. Вот и все, теперь стоит другая проблема — разъединить эти два узла. Ведь прокладка могла так крепко прикипеть, что сделать это получится только лишь после того, как вы корпус обстучите прорезиненным молотком. Но это не проблема, крышка быстро сходит с посадочного места. И все, можно проводить замену. Только не спешите, сначала выполните несколько манипуляций, обеспечивающих максимальное качество ремонта.

Как вы можете увидеть, прокладка практически прикипела к корпусу помпы ВАЗ 2101, от нее нужно избавиться. Для этой цели сначала протрите растворителем всю поверхность, максимально очистите от загрязнений. Затем, используя металлическую щетку, избавьтесь от остатков прокладки. Можно острием ножа аккуратно их счистить, только не повредите металл. Теперь нужно позаботиться о герметичности соединения.

Обработайте еще раз растворителем всю поверхность. После того, как он высохнет, нанесите на прокладку тонкий слой автомобильного силиконового герметика. С его помощью вы сможете добиться максимально плотного соединения. Пару минут дайте ему застыть, после чего поставьте прокладку на место. Установите на нее крышку и наживите гайки. Подождите еще минут 15-20, после чего водяная помпа ВАЗ 2101 может быть собрана, а все резьбовые соединения затянуты. На этом ремонт можно считать оконченным, заливаете жидкость, прокачиваете систему.

Видео замена помпы на ВАЗ 2101:

Помпа — один из элементов охладительной системы автомобиля ВАЗ 2106, находящийся в водяном насосе. Его назначение — принудительно заставлять перемещаться охладительную жидкость, по всей системе охлаждения двигателя

Данная деталь считается очень важной, так как в случае прекращения ее работы, блок цилиндров перестает охлаждаться, и может заклинить.

Назначение и конструкция помпы

Если обратиться к руководству по эксплуатации, то можно почерпнуть немного сведений о насосе, о принципе его работы. Начать стоит с того, что помпа ВАЗ 2101, цена которой составляет примерно 600-700 рублей, центробежного типа. Конструктивно она состоит из двух половинок. Одна постоянно закреплена на блоке двигателя, меняется редко, так как не содержит в себе движущихся элементов.

Вторая же часть, в которой находится крыльчатка, подшипник и крепление шкива, съемная. Собственно, когда говорят о том, что необходимо менять водяной насос ВАЗ 2101, то имеют ввиду именно этот элемент. И никто не обращает внимания на то, что это не помпа, а всего лишь ее передняя крышка. Насосом же называется весь узел в сборе, включая выходы и входы для подключения патрубков системы охлаждения.

Вот и определились с тем, где корпус, а где крышка. Между ними стоит прокладка, которая защищает систему от появления утечки жидкости. Нижняя часть, которая установлена на блоке двигателя, называется корпус насоса водяного 2101, к нему при помощи шпилек прикручена крышка. Последняя изготовлена из алюминия, в ней вращается ротор, на одном краю которого пластиковая крыльчатка. С другого края крепление для шкива привода.

Устройство помпы автомобиля

При многих дефектах выполняется замена помпы на ВАЗ шестой модели, видеоролик о которой всегда можно посмотреть в интернете. Водяной насос «шестерки» предпочитают менять целиком, т.к. многие автолюбители не занимаются ремонтом этого компонента системы охлаждения автомобиля в силу ее невысокой цена при приобретении в магазине запчастей. Цена водяного насоса «шестерки» в различных торговых точках достаточно приемлема, варьируется от 600 до 700 рублей.

Жидкостная основа (тосол) выполняет функцию охладителя силовой установки, которая нагревается при эксплуатации. Но охладитель перемещается при помощи т.н. «помпы» (водяного насоса), которая своими лопастями крыльчатки заставляет жидкость поступать в подведенные патрубки. При неработающем водяном насосе «шестерки» температура мотора начинает неуклонно увеличиваться, что может привести к его перегреву, деформации отдельных элементов и последующей поломке. Поэтому необходима замена помпы либо ее ремонт.

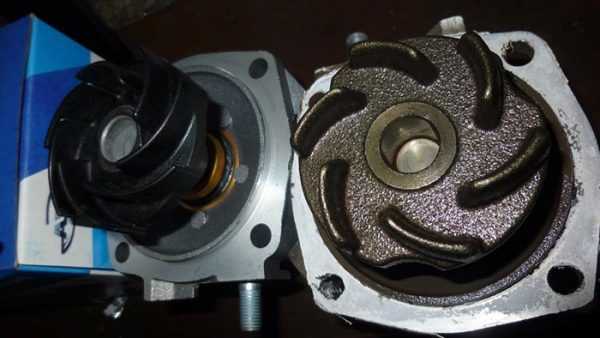

Из чего состоит водяной насос, можно увидеть при замене сальника помпы ВАЗ 2106: это насос центробежного принципа действия, которому передается момент вращения от шкива коленвала моторного агрегата транспортного средства. Деталь расположена с правой стороны от «движка» и смонтирована с прокладкой из паронита. Изделие отлито из легких сплавов алюминия, вал которого снабжен двухрядным неразборным подшипником без обоймы. На одном концу вала расположена лопастная крыльчатка, на другом краю – ступица шкива.

Колечко уплотнительного типа с помощью сальника заставляет находиться крыльчатку в состоянии готовности к эксплуатации. Под действием вращающейся крыльчатки создается требуемое давление, с помощью которого тосол нагнетается в охладительную систему и поступает для охлаждения силовой установки и других агрегатов транспортного средства.

Все компоненты водяного насоса можно увидеть при замене сальника помпы, которая осуществляется при слесарно-ремонтных мероприятиях. Для выяснения, циркулирует ли охлаждающая жидкость в системе отопления и функционирует ли помпа «шестерки», проделываем следующие нехитрые действия: заводим и нагреваем двигатель до рабочей температуры 90 градусов по Цельсию и сжимаем двумя руками верхний патрубок, направленный к радиатору. Если водяной насос функционирует, то будет ощущаться циркуляция тосола в системе.

Как натянуть или ослабить ремень генератора на ВАЗ 2106

Натяжение производится довольно просто. Необходимо выполнить некоторые шаги, который были описаны выше, а именно: ослабить верхнюю и нижнюю гайки крепления генератора. После чего производим регулировку: либо натягиваем, либо ослабляем ремень. Опять же, все это делается с помощью верхней пластины натяжителя. Если вам нужно натянуть сильнее, то двигать сам генератор нужно влево, а если наоборот ослабить, то соответственно — вправо.

После выполнения этой процедуры, затягиваем обе гайки до необходимого момента и проверяем, насколько правильно все сделали. Заводим двигатель и включаем все электроприборы:

Для эффективной работы генератора важно, чтобы ремень был достаточно натянут. Размер ремня генератора ВАЗ 2106 должен соответствовать рекомендациям, указанным в руководстве по эксплуатации

Кроме соблюдения рекомендованного размера, надо регулярно проверять натяжение. В статье дана подробная инструкция, как правильно поменять и натянуть ремень генератора ВАЗ 2106.

Ремонт изношенной детали

Чтобы восстановить работоспособность помпы, нужно заменить основные детали — подшипник и сальник, при необходимости — крыльчатку. Подшипник продаётся в сборе с валом, сальниковый элемент и рабочее колесо — по отдельности.

Для разборки насоса приготовьте следующие приспособления:

съёмник типа «болт внутри болта», наружная резьба — М18 х 1,5;
вороток и метчик М18 с шагом резьбы 1,5 мм — первый и второй номер;
тиски;
молоток;
деревянную наставку.

Суть процедуры заключается в поочерёдном снятии крыльчатки, вала с подшипником и сальника. Работы ведутся в такой последовательности.

С помощью съёмника выдавите вал из крыльчатки. Если рабочее колесо сделано из пластика, предварительно нарежьте в нём резьбу М18 х 1,5 под съёмное приспособление.

Как правило, функциональные элементы помпы не выходят из строя поодиночке. Лопасти крыльчатки отламываются из-за люфта на валу и удара о корпус, по той же причине начинает протекать сальник. Отсюда совет — разбирайте насос полностью и меняйте весь комплект деталей. Неповрежденное рабочее колесо и ступицу крепления шкива можно оставить.

Сборка выполняется в следующем порядке.

Аккуратно запрессуйте новый сальник в гнездо, пользуясь наставкой из трубы подходящего диаметра.

При забивке вала обязательно проследите, чтобы отверстие на обойме подшипника совпало с отверстием под стопорный винт в теле втулки.

По окончании ремонта установите водяной насос на автомобиль, пользуясь приведённой выше инструкцией.

Видео: как восстановить помпу ВАЗ 2106

Помпа играет ключевую роль в системе охлаждения двигателя ВАЗ 2106. Своевременное обнаружение неисправности и замена насоса избавит от силовой агрегат от перегрева, а владельца машины — от дорогостоящего ремонта. Цена запчасти мизерна сравнительно со стоимостью элементов поршневой и клапанной группы.

Внеплановая замена помпы ВАЗ 2106 производится в случае, если при эксплуатации силовой установки «шестерки» появляются стуки и шумы, которые не должны сопровождать работу насоса системы охлаждения жидкостного типа (помпы). Также замена всего изделия или, в крайнем случае, замена сальника помпы необходима при появлении течи в районе установки водяного насоса транспортного средства.

Ремонт

Если на вашем ВАЗ 2106, данный элемент подлежит ремонту, то вам необходимо выполнить следующие действия:

Слейте охлаждающую жидкость с системы.
Демонтируйте насос, открутив гайки его крепления на корпусе.
Далее, следует извлечь саму помпу.
После того, как данная деталь будет извлечена, ее нужно будет разобрать, и вынуть сальники.
Осмотрите сальники на наличие дефектов, и если таковы имеются — замените элемент на новый.
После этого, вытащите подшипник, и также его осмотрите. Если он тоже будет поврежден, его необходимо заменить.

После проведенной замены, соберите помпу, и установите ее, вместе с насосом, на сове место. Заведите двигатель, и прогрейте его до рабочей температуры. Если, при оборотах коленчатого вала в 2000 — 2500 об/мин, на помпе наблюдаются явные подтеки, ее необходимо заменить целиком. Если же потеков больше нет, и двигатель ВАЗ 2106 не греется, значит работа выполнена правильно.

Определение причин отказа бензонасоса

Для установления причины отказа бензонасоса можно воспользоваться несколькими операциями, связанными с проверкой работоспособности без снятия его с автомобиля.

Бензонасос не подает топливо к системам автомобиля:

Проверяем наличие топлива в бензобаке. Рекомендовано эксплуатировать автомобиль при наличии не менее половины бака и с обязательным использованием всего комплекта фильтров, снижающих воздействие мелких частиц на детали бензонасоса.
Проверяем работоспособность топливных фильтров, при необходимости производим замену на новые.
Продуваем и очищаем систему трубопроводов, удаляя отложения мелких частиц.

Проверьте топливные фильтры

Основными причинами отказа бензонасоса могут быть:

Повреждения диафрагмы с нарушениями герметичности.
Потеря жесткости и рабочих характеристик пружины.
Засорение клапанов за счет скопления грязи.
Потеря пропускной способности фильтров за счет скопления загрязнений.
Нарушение герметичности контура насоса с подтеканием бензина и масла.
Отказ в работе за счет выработки ресурса комплектующих насоса.

Как устроен бензонасос ДААЗ, вы можете увидеть на следующей схеме:

Внутреннее устройство бензонасоса

Для определения работоспособности насоса необходимо провести его внешний осмотр. Верхняя крышка должна быть установлена без перекоса и плотно прилегать к корпусу. Сетчатый фильтр должен быть установлен ровно и обеспечить герметичность устройства, не допуская подтекания в местах соединения и крепления с помощью болтов.

Схема ДААЗ

Далее необходимо установить толкатель в рабочее положение, для этого с помощью ручки проворачивается двигатель на 1 оборот. Шток и эксцентрик займут положение, которое позволит использовать ручную подкачку топлива.

Работоспособный насос при прокачке качает бензин без воздуха. В случае появления в системе смеси бензина и воздуха, необходимо снять насос и произвести его ремонт с устранением дефектов. Для ремонта насоса необходимо приобрести ремонтный комплект, в который включены все необходимые запасные части.

При возникновении неисправностей топливной системы в салоне автомобиля появляется запах бензина, причиной может служить повреждение диафрагмы бензонасоса или сорванная резьба крепежных элементов. Возможно также подтекание топлива из-за неправильной установки штуцера.

Появление маслянистых подтеков на нижней части корпуса обычно вызвано выходом из строя нижнего лепестка диафрагмы или подтеканием по штоку крепления в приводе насоса.

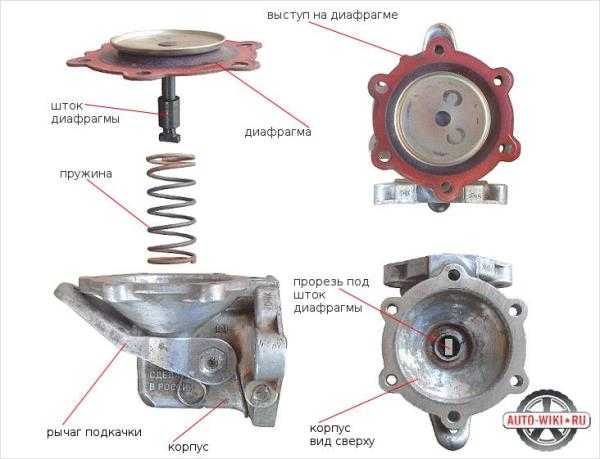

Конструкция диафрагмы состоит из штока, пластиковой проставки и трех лепестков. Верхние лепестки обеспечивают подачу топлива к двигателю, а нижний лепесток отсекает масло от блока цилиндров, а также от попадания бензина в случае выхода из строя диафрагмы. Совместно с диафрагмой работает возвратная пружина, которая также выходит из строя, что прерывает подачу топлива по системе (в автоматическом и ручном режиме). В некоторых случаях возможен сбой функционирования штока «лапки» привода (за счет смещения в сторону), что способствует отказу работы бензонасоса.

Устройство бензонасоса

Иногда возникают ситуации, когда насос работает с перерывами, что обычно связано с выходом из строя пружины.

При затруднительном запуске двигателя возможной причиной может быть износ клапанов бензонасоса. При длительной эксплуатации автомобиля клапана изнашиваются, что приводит к сбоям при запуске. После остановки двигателя из-за потери герметичности клапаны пропускают топливо, и оно стекает в бензобак, а для того чтобы снова запустить двигатель, требуется значительно больше времени для подачи топлива бензонасосом к карбюратору.

При износе пластины клапана пластина меняет свое положение, вследствие чего насос перестает работать. Для устранения подобного дефекта пластины стали оснащать стержнем, что препятствует ее смещению и развороту.

Возникают также ситуации, когда накладка с клапана слетает и попадает между клапаном и «седлом», что ведет к отказу в работе бензонасоса.

Необходимо также учитывать, что в отечественных бензонасосах используются три мембраны: две для подачи топлива и одна для герметизации. В настоящее время отсутствует дефицит на запчасти для любой модели ВАЗа. В торговой сети представлены все виды запасных частей, необходимых для ремонта автомобиля вне зависимости от модификации и года производства.

Выбор и монтаж новой запчасти

Поскольку автомобиль ВАЗ 2106 и детали к нему давно сняты с производства, оригинальных запчастей найти не удастся. Поэтому при выборе нового насоса стоит учесть ряд рекомендаций.

Проверяйте маркировку детали, соответствующую каталожному номеру 2107–1307011–75. На «классику» подойдёт насос от «Нивы» 2123–1307011–75 с более мощной крыльчаткой.
Покупайте помпу от проверенных брендов — Luzar, TZA, «Фенокс».

Иногда подделку можно выявить по несовпадению размеров. Наденьте купленное изделие на крепёжные шпильки и рукой проверните вал. Если лопасти рабочего колеса начнут цепляться за корпус, вам подсунули некачественное изделие.

Установку водяного насоса производите в обратном порядке.

На прокладку нанесите высокотемпературный герметик и наденьте её на шпильки. Намажьте составом фланец помпы.
Вставьте элемент в отверстие правильно — шпилька крепления скобы генератора должна оказаться слева.

Заполнение охлаждающей системы производится через горловину радиатора. При заливке тосола следите за трубкой, отключённой от коллектора (на инжекторе — дросселя). Когда антифриз побежит из этой трубки, наденьте её на штуцер, зажмите хомутом и долейте жидкости в расширительный бачок до номинального уровня.

Диагностика работоспособности

Основные поводы для проверки работоспособности насоса следующие:

существенное снижение подачи топлива в карбюратор;
уменьшение производительности двигателя;
рывки автомобиля во время движения.

Перед диагностикой неисправностей насоса необходимо убедиться в работоспособности других элементов топливной системы — карбюратора, топливных шлангов, фильтров и т. п.

Для диагностических работы потребуется:

рожковый ключ на 10;
плоская отвёртка.

Работы выполняются в следующей последовательности.

На автомобиле с холодным двигателем открывается капот.
Отвёрткой ослабляется хомут крепления входного патрубка насоса.
Снимается патрубок, и в его отверстие для предотвращения утечки топлива устанавливается заглушка (болт подходящего размера).
Шланг подачи топлива отсоединяется от штуцера карбюратора и опускается, в отверстие ставится заглушка.
Нажатием на рычаг ручной подкачки насоса проверяется сопротивление пружинки диафрагмы — при этом насос должен издавать втягивающие звуки. Если сопротивление отсутствует и нет характерных звуков, то насос неисправен.

↑ Как снять насос охлаждающей жидкости?

Сливаем жидкость из системы охлаждения двигателя.

Отсоединяем верхний и нижний шланги термостата.

Снимаем ремень генератора.

Отсоединяем регулировочную планку генератора и ослабляем его нижнее крепление. Отводим генератор к брызговику.

Ключом «на 13» отворачиваем три болта и снимаем шкив привода насоса охлаждающей жидкости.

Ключом «на 10» отворачиваем две гайки крепления трубы отвода жидкости от радиатора отопителя, а также ослабляем затяжку гайки крепления трубы к выпускному коллектору.

Ключом «на 13» отворачиваем три болта (один сверху и два снизу) крепления насоса к блоку цилиндров и снимаем насос охлаждающей жидкости.

Между насосом и блоком установлена уплотнительная прокладка.

Ключом «на 13» отворачиваем четыре гайки и снимаем крышку насоса в сборе. Между крышкой и корпусом установлена уплотнительная прокладка.
