Неудобные конструкторские решения

Автомобили ВАЗ-2114 и 2115 являются вполне современным и достаточно востребованными автомобилями бюджетного сегмента.

Но в этих авто, как и в большинстве новых моделей, существует одна не очень приятная особенность.

Повышая комфортабельность салона и обустройство передней панели, конструкторы значительно осложняют обслуживание системы обогрева.

Радиатор печки в этих авто получается спрятанными глубоко под панелью и добраться до него не так просто.

А ведь радиатор отопления – достаточно уязвимый элемент системы охлаждения. И если, обогрев салона ухудшился, в большей половине случаев проблемы связаны именно с теплообменником.

И все это при том, что сам элемент практически не ремонтируемый и зачастую его просто заменяют.

Износ патрубков

Охлаждающая жидкость может вытекать из системы отопления через входные/выходные патрубки. К такому результату обычно приводит их износ под воздействием агрессивных веществ, являющихся компонентами жидкости, в сочетании с высокой температурой. Появлению течи в патрубках могут способствовать и чрезмерные усилия при затяжке хомутов при их монтаже (например, после замены прохудившихся старых патрубков).

Система отопления автомобиля ВАЗ-2114 включает 4 патрубка, из которых половина расположена в моторном отсеке, обеспечивая прохождение тосола между силовым агрегатом и печкой, а два других находятся в салоне, обеспечивая циркуляцию ОЖ между радиатором и краном печки. Утечка жидкости может осуществляться по двум разным сценариям. Первый предполагает вытекание тосола наружу, в район защиты силового агрегата, при втором варианте он будет попадать в салон. Признаки наличия течи в патрубках:

уменьшение уровня охлаждающей жидкости в расширительном бачке;
появление в салоне устойчивого неприятного запаха;
наличие подтёков в салоне или под защитой мотора.

Где находится кран печки на ВАЗ 2114

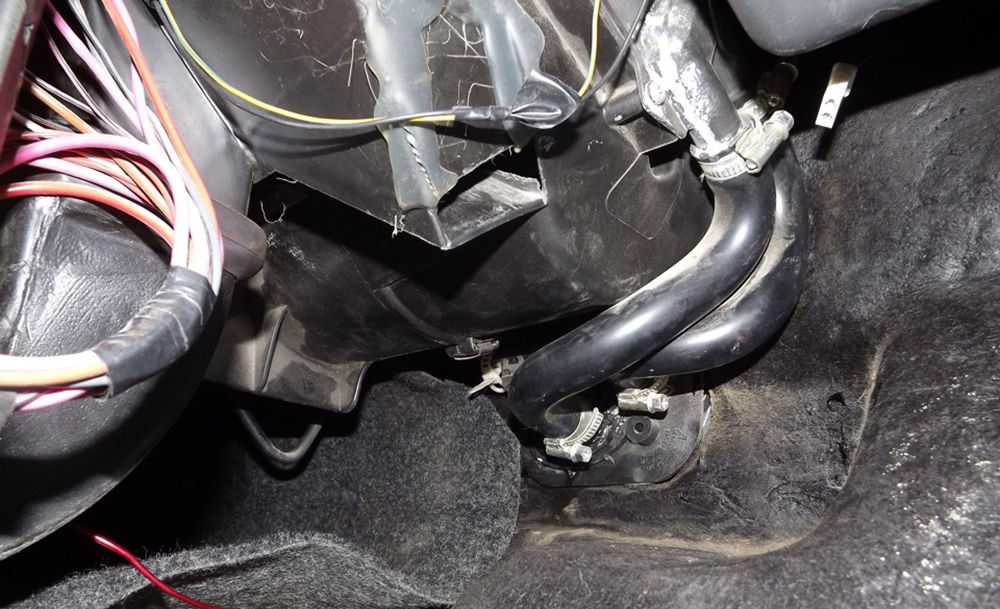

Место где расположен краник печки ВАЗ 2114 или на ВАЗ 2109

Дабы увидеть расположение отопительного крана на ВАЗ 2114, достаточно снять правую боковую накладку внизу под центральной консолью у ног переднего пассажира. Вы увидите его на перегородке с моторным отсеком, там к нему еще 2 патрубка подходят. В некоторых случаях, чтобы разобраться с характером поломки краника печки на «Самарах», можно подлезть и со стороны водителя (предварительно сняв боковую пластиковую крышку с торпеды и убрав коврик). Но учтите, что при демонтаже вам также понадобится найти его расположение и в подкапотном пространстве, под рулевой рейкой. Добираться кстати удобнее с под низу авто, поскольку придется открутить пару гаек шпилек его крепления (находящихся возле выхлопной трубы, в районе кислородного датчика) ключом на «10» и снять два подводящих патрубка.

Течь нового краника печки ваз из под заслонки

Как понять что краник потек

Основным симптомом того, что кран печки потек — это характерный запах в салоне и лужица под ковриком переднего пассажира. Что правда подобная ситуация может возникнуть и в случае протекания радиатора отопителя. Так что если увидели воду под ковриком, то в первую очередь проверяйте эти два элемента системы охлаждения. Как правило следы подтекания антифриза на кранике видно невооруженным глазом, достаточно лишь снять пластиковую крышку. Также в некоторых случаях, течь из краника можно наблюдать визуально, но для этого вам придется сначала к нему подобраться, а затем передвигать заслонку за тросик (такая ситуация, может возникать даже и на новой, но бракованной детали). Когда же проблема с краном только на ранней стадии, то симптомом того что его пора заменить, является плохая работа отопителя (при полностью открытой заслонке дует еле теплым или наоборот). Такая ситуация возникает эсли кран заклинил в одном положении или пропускает (недозакрывается).

Плохо греет печка

Что плохо греет печка автовладельцы начинают с замечать лишь с приходом холодов, хотя причины плохой работы возникают значительно раньше. Чаще всего печка в машине греет слабо из-за: завоздушивания, неисправной помпе, засора радиатора и фильтра салонаПодробнее

Снятие радиатора печки ВАЗ 2114

Замена радиатора печки ВАЗ 2114 происходит если, старый радиатор дал течь. Если он целый, снять радиатор отопителя может потребоваться для чистки от загрязнений.Подробнее

Печка

Печкой называют радиатор отопителя салона автомобиля. Предназначен для обогрева внутри машины и является частью малого круга охлаждения двигателя. При исправном функционировании температура не должна падать ниже +16 даже при -25°C. Основная неисправность..Подробнее

Меняем со снятием панели

Тем же, кто не хочет портить панель, подойдет метод, подразумевающий ее снятие.

В этом случае понадобиться тот же инструмент, что указан выше, кроме полотна для пилы по металлу.

Здесь главное, чтобы под рукой имелось как можно больше крестовых отверток разной длины.

А далее делаем все так:

Снимаем боковые панели центральной консоли (смотрите выше);
Демонтируем вещевой бокс;
Снимаем накладку центральной консоли. Для этого снимаем наконечники ползунков управления системой обогрева и «крутилку» включения вентилятора печки. Извлекаем магнитолу. Выкручиваем винты крепления накладки – вверху на центральной консоли (скрыт заглушкой), над приборной доской (2 шт.) и под ней (по обеим сторонам рулевой колонки);
Демонтируем верхнюю часть кожуха рулевой колонки;
Оттягиваем на себя накладку консоли. Отсоединяем от нее все колодки с проводкой, предварительно пометив маркером, где какая располагалась (можно сфотографировать). После этого полностью снимаем накладку;
Откручиваем винты крепления панели к кузову (по два винта с каждой стороны возле дверных проемов);
Откручиваем винты, удерживающие металлическую рамку крепления ЭБУ (вверху под панелью и внизу возле пола);
Выворачиваем винты, расположенные над рулевой колонкой;
После этого панель вверх и на себя;
Отводим панель на себя, а после просим помощника или же высоким домкратом приподнимаем ее, чтобы обеспечить доступ к радиатору. Временно можно поставить какой-то упор;
Отсоединяем патрубки радиатора (не забывая подставить емкость для сбора остатков ОЖ);
Выкручиваем три винта крепления и извлекаем теплообменник.

После этого остается только поставить новый элемент и собрать все обратно.

Но здесь следует учесть некоторые нюансы:

Чтобы надежно зафиксировать места соединения патрубков с радиатором, следует хомуты заменить на новые;
Не лишним будет промазка мест соединения термостойким герметиком;
После установки нового теплообменника и подсоединения к нему патрубком, следует сразу же проверить герметичность соединения путем заполнения системы охлаждения антифризом. И только после удостоверения, что течей нет, можно ставить панель на место.

Как видно, второй способ более трудоемкий, но при этом сама панель остается целой.

К тому же при таком методе во время сборки можно промазать все места соединения панели с кузовом герметиком, чтобы устранить скрипы.

В общем, оба метода хороши, но в каждом из них есть свои достоинства и недостатки. Поэтому, какой из них использовать – решать самому автовладельцу.

Замена не снимая панели, видоно ли швы?

Устройство печки ВАЗ-2114

Перед тем как разбираться с операцией по замене отопителя ВАЗ-2114, рассмотрим его устройство и принцип работы. Отопитель салона/ветрового стекла находится в районе приборной панели (торпедо) под центральной консолью. Все элементы прибора, за исключением дефлекторов и рукояток управления отопителем, спрятаны внутри панели. Основные узлы печки:

радиатор;
кожух;
входной/выходной патрубки;
кран;
электродвигатель с крыльчаткой;
главная заслонка;
заслонка обдува ног водителя/переднего пассажира;
заслонка обогрева ветрового стекла;
управляющий модуль (рукоятка переключателя режимов работы, ручки управления заслонками, резистор).

Принцип работы обогревателя основан на использовании теплообменных процессов между охлаждающей жидкостью и поступающим в салон автомобиля атмосферным воздухом. Главным элементом отопительного устройства является радиатор с системой трубок, по которым циркулирует ОЖ. Охлаждая силовой агрегат, жидкость нагревается, что и позволяет с помощью оснащения трубок специальными ламелями отдавать тепло, нагревая воздух.

В радиатор встроен электровентилятор, основным предназначением которого является нагнетание воздуха в систему. Интенсивность воздушного потока, поступающего в салон автомобиля, можно регулировать с помощью расположенного на центральной панели ВАЗ-2114 переключателя. Он изменяет сопротивление встроенного резистора, позволяя тем самым уменьшать или увеличивать скорость вращения вентилятора.

Поток воздуха, проходя между ламелей радиаторных трубок, нагревается в корпусе печки ВАЗ-2114 и через воздуховоды поступает в салон. Центральная заслонка позволяет регулировать поступление воздуха в салон (при полностью закрытой заслонке доступ воздуха перекрывается). Две другие заслонки позволяют изменять направление потока воздуха при обдуве лобового стекла и ног. Хотя печка является составной частью системы отопления автомобиля, она может быть полностью отключена посредством перекрытия специального краника.

Ремонт радиатора

Очистить систему трубок радиатора от отложений и накипи вполне возможно. Для этого можно воспользоваться теми же чистящими средствами, которые обычно применяются в быту («Силит», «Крот», Comet). Впрочем, подойдут любые химически активные составы, включая «Кока-кола» (наверняка вы неоднократно видели материалы, посвящённые этому напитку в части химических свойств). Как показывает практика, лучших результатов удаётся добиться, работая со снятым радиатором, но это не критично. Вполне удовлетворительную чистку можно выполнить и без демонтажа радиатора. Схема промывки очень проста: сливается тосол, отсоединяются все патрубки, после чего в заливную горловину заливают чистящее вещество. Затем запускается мотор, который при включённой печке должен проработать на холостом ходу порядка 40 – 120 минут.

После прочистки радиатор подвергается тщательно промывке, для чего можно использовать проточную воду из крана, подключённую посредством подходящего шланга. Завершающий этап – просушка радиатора сжатым воздухом (при наличии компрессора) или естественным путём, на что потребуется не менее суток. Наличие течи – проблема намного более серьёзная. Устраняется она посредством пайки. При этом нахождение течи само по себе может оказаться трудоёмкой задачей, которую без снятия радиатора выполнить малореально.

Пайка также затруднительна, поскольку материал изготовления трубок радиатора – алюминий. Для такой работы нужен очень мощный паяльник, дополненный специальными припоями и флюсом. Качество пайки зависит и от навыков работника, выполняющего такой ремонт: если они невелики, высока вероятность того, что со временем течь восстановится в том же месте. Поэтому имеет смысл поменять радиатор на новый, стоимость которого варьируется в пределах тысячи рублей.

Способы замены радиатора

Существует два способа снятия радиатора печки на ВАЗ-2113, 2114, 2115. Первый подразумевает полное снятие передней панели, что необходимо для доступа к теплообменнику.

Отметим, что полный демонтаж – понятие условное, поскольку сама панель из авто не извлекается, а лишь отсоединяется от кузова, что позволяет ее сместить и тем самым позволить подобраться к радиатору.

Также придется отодвигать саму торпеду.

Второй метод – без снятия панели. Но подойдет он далеко не всем, поскольку для обеспечения доступа необходимо в некоторых местах сделать разрезы, чтобы была возможность отклонить нижнюю часть панели в районе расположения теплообменника.

Недостатком первого метода является трудоемкость работ, поскольку придется выкручивать множество крепежных элементов и отсоединять проводку, которой к панели подходит немало.

Что касается второго метода, то сама панель, по сути, будет испорчена, хотя разрезается она в скрытых от глаз местах.

Также после выполнения замены придется продумывать, как обратно присоединить и закрепить отрезанные части.

Но так как радиатор печки может потечь в любой момент, легкость доступа к нему очень важна, поэтому второй метод предпочтителен.

Ремонт/замена резистора

О неисправности резистора может свидетельствовать работа вентилятора в одном режиме, когда манипуляции с переключателем не влияют на его скорость обдува. Для замены резистора необходимо приготовить отвёртку с крестообразным наконечником, наждачку с мелким зерном и мультиметр. Алгоритм действий:

отсоединяем отрицательную клемму АКБ;
откручиваем саморезы, которыми крепится правая крышка консоли;
отвёрткой откручиваем саморезы крепления правой крышки центральной консоли;
откроется доступ к резистору, от которого нужно отсоединить все проводки и оценить контакты на предмет подгорания. Если контактная поверхность окислена, с помощью наждачки очищаем её до металла;
вполне может быть, что резистор потерял работоспособность именно из-за подгорания/окисления контактов, поэтому собираем всё в обратной последовательности и проверяем, будет ли работать вентилятор во всех штатных режимах;
в случае отрицательного результата опять снимаем отрицательную клемму, крышку панели и откручиваем винт, которым резистор крепится к кузову;
извлекаем резистор и с помощью мультиметра проводим измерения сопротивления на входах резистора и на входах обеих обмоток. В последнем случае показатель, свидетельствующий о рабочем состоянии добавочных элементов – 0,2 Ом. Для всего резистора штатное сопротивление должно быть равно 0,8 Ом. В случае несовпадения показаний мультиметра с указанными значениями следует заменить резистор на новый, после чего произвести сборку в обратной последовательности.

Профилактика поломки крана ВАЗ 2114

Поспособствовать продлению строка службы крана отопителя поможет придерживание нескольких полезный советов.

Дабы не давать кранику закисать необходимо периодически переводить рычаг закрытия/открытия краника из одного положения в другое. Особенно эта проблема актуальна при смене сезонов, когда всю зиму вы проездили с открытым, а летом перекрываете подачу. Кстати в жару или когда приходится передвигаться на низких передачах, чтобы избегать перегрева двигателя рекомендуется приоткрывать краник печки (переведите рычаг управления в «красную зону»), но чтобы тепло от радиатора не попало в салон, полностью закройте воздушную заслонку.

Доработка краника отопителя

На некоторых краниках (в частности очень часто это Лузар и YAVVA) не только может сломаться сам запорный механизм перекрытия подачи, а и лопнуть пластиковая трубка, поэтому чтобы кран дольше прослужил можно подобрать по диаметру и всунуть дополнительную трубочку. В последнее время в коробке от Лузара такая сквозная трубка уже имеется и сделана она из латуни. По мнению многих опытных автовладельцев ставить краник ЯВВА без доработки вообще не имеет смысла — сплющивается проходной патрубок. И в его сквозную трубочку нужно в любом случае устанавливать длину (тонкостенную) трубку внешним диаметром 15 мм.

Так же само собой разумеется, необходим регулярный профилактический осмотр узлов — своевременное обнаружение неполадок не только минимизирует ваши расходы, но и убережет здоровье ваше и ваших пассажиров от опасности, так как пары тосола сильно ядовиты!

Причины поломки отопительного крана

Из всей системы охлаждения кран отопителя ВАЗ 2114 — самая уязвимая деталь. Причем неполадки чаще всего проявляются с наступлением холодов. Именно здесь и кроется одна из причин выхода из строя отопительного крана: летом мы им не пользуемся, он «закисает» и требует ремонта.

Самые распространенные причины выхода из строя отопительного крана ВАЗ 2114:

Протекание вследствие разгерметизации корпуса. Это серьезная проблема, устранить которую нужно поскорее. Если этого не сделать, вскоре возможна крупная течь охлаждающей рабочей среды непосредственно в салон автомобиля. Начинается эта течь с подтапливания ваших ног — пропустить этот сигнал можно, особенно, когда под ногами коврик, и если вы невнимательно контролируете состояние рабочих узлов.
Закисание запорного устройства. Не поддающийся ни для закрытия, ни для открытия, кран печки свидетельствует о том, что он «закис». Не спешите на СТО, дело не срочное, но проблема должна быть устранена.
Загрязнение отложениями антифриза. Так же как в радиаторе, в патрубках краника накапливаются различные отложения (в результате распада ОЖ или другой вид грязи). Так что поскольку заслонка регулирует, и то увеличивает поток проходимости жидкости, то его задерживает, внутри детали накапливается мусор, а как следствие заклинивание и дальнейший выход из строя.

Техническое состояние крана, как и всей отопительной системы, зависит от состояния охлаждающей жидкости. На рынке слишком много подделок, которые очень негативно сказываются на работе печки машины.

Одной из причин выхода из строя крана и отопительной системы в целом, может быть охлаждающая жидкость низкого качества. Не берите что попало! Совершайте покупки в проверенных магазинах.

Но кроме качества жидкости и материалов есть, и другие факторы влияющие на быстрый выход их строя краника. Поэтому в конце статьи мы дадим несколько полезных советов, которые позволять продлить ему жизнь или же своевременно заметить неисправность дабы не замерзнуть зимой

Ну, а пока что, уделим внимание выбору краника печки на ВАЗ «Самара» второго поколения — ВАЗ 2113, 2114 и 2115 либо же и первого — 2108 и 2109

Принцип действия устройства

Кран отопителя служит инструментом контроля над потоком охлаждающей жидкости, которая протекает через радиатор так называемой печки. Его открывают с наступлением холодов, когда есть необходимость прогревать лобовое стекло и салон. Проходя через радиатор, рабочая среда нагревает воздух, нагнетаемый вентилятором. В теплое время года в дополнительном обогреве нет необходимости, поэтому кран нужно перекрыть.

Управлять потоком теплого воздуха, когда система исправна, легко: зимой, чтобы открыть краник, достаточно на панели управления климатом в салоне, перевести нижний рычаг вправо («красная зона»). Соответственно, летом, дабы перекрыть его, требуется повернуть кран влево («синяя зона»). Не следует забывать, что печка нужна нам и летом. В это время она служит для вентиляции. Заслонка которая перекрывает поступления охлаждающей жидкости по малому кругу через радиатор или в его обход, приводится в действие тросиком от рычажка на панели.

Снятие радиатора печки на ВАЗ-2114

Конструкция и устройство отопителя ВАЗ-2114 принципиально ничем не отличается от любого аналогичного. Если точно установлено, что течёт (или забит) именно теплообменник, то нужно сменить его. Это можно сделать без снятия приборки или сняв её.

Замена радиатора отопителя без снятия панели приборов

Снимите клеммы с аккумулятора, чтобы не замкнуть проводку.
Слейте охлаждающую жидкость в отдельную тару (эту жидкость можно будет использовать повторно, так что сделайте это как можно аккуратнее).
Открутите винты крепления бардачка и консоли.
Снимите кожух рулевой колонки.
Выкрутите винты, которые держать переднюю торпеду (так чтоб можно было ей свободно двигать).
Снимите тросы управления режимами работы печки, что расположены с водительской и пассажирской стороны.
Отсоедините разъём прикуривателя.
Отсоедините штекеры центральной консоли, предварительно нанеся маркировку (1, 2, 3 и т. д.) для облегчения обратной сборки.
Открутив два шурупа, выньте блок сигнализаторов.

https://youtube.com/watch?v=GcNZ7y50KQ4

Снимите с регулировок отопителя и заслонки пластмассовые наконечники.
Демонтируйте центральную рамку приборки, после чего разъедините подсветку прикуривателя.
Выкрутите крепежи по бокам (по одному саморезу сверху и снизу).
Выкрутите болты крепления блока управления двигателя.
Открутите болты крепления железного каркаса к днищу (с левой и правой стороны).
Обшивку передних кузовных стоек лучше снять, чтоб они не мешали.
Выкрутите шуруп между торпедой и рулевой колонкой.
Снимите крышку с теплообменника.
Выкрутите два самореза ближе к пассажирской двери и тот, что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой.

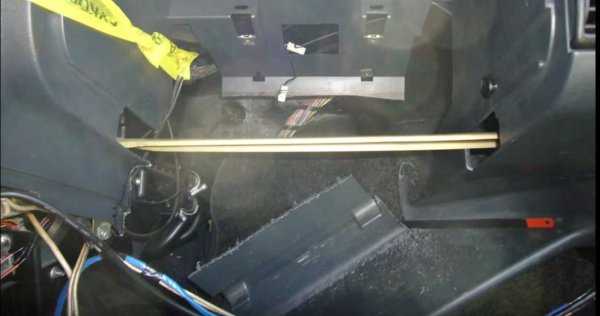

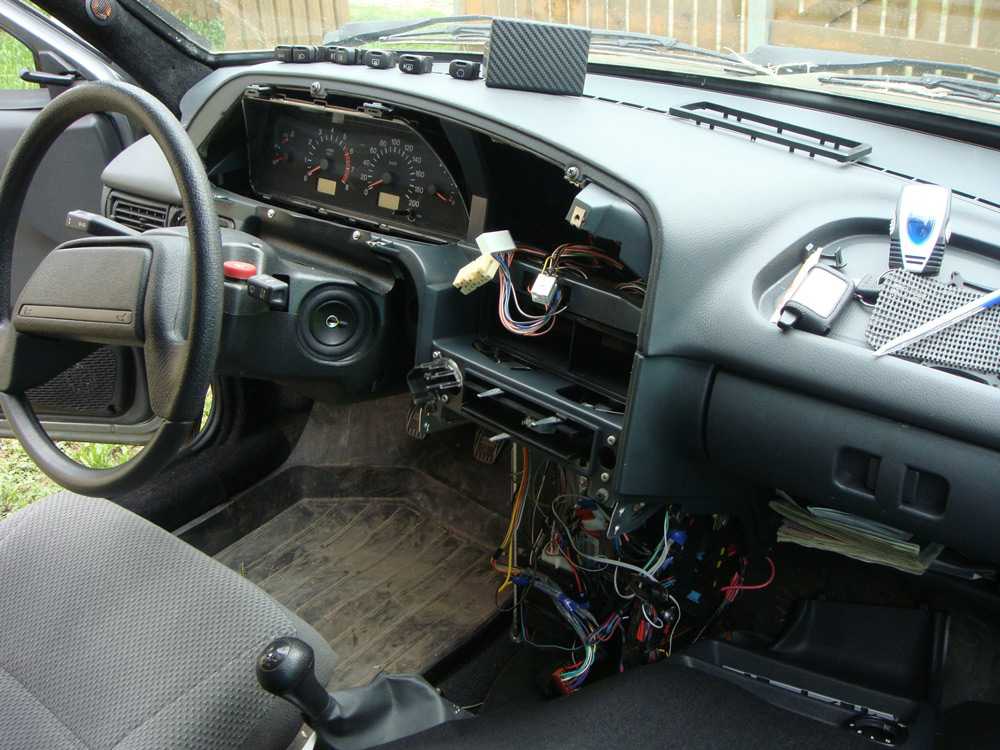

Аккуратно отведите торпеду в сторону сидений, приподнимите немного вверх и зафиксируйте её в таком положении, чтобы беспрепятственно снять теплообменник (оттягивать нужно очень аккуратно, чтобы ничего не сломать).
Снимите хомуты и отсоедините резиновые (подставьте под них ёмкость, чтобы не разлить «драгоценную» охлаждающую жидкость).
Достаньте теплообменник, отвернув три самореза крепления к корпусу.

Замена радиатора с полным снятием приборной панели

Такой способ подходит для тех, кто планирует совместно с заменой обогревателя заняться и внешним видом торпеды своего авто (переход на современные приборы, установка светодиодной подсветки и т. д.) или проклейкой дополнительной шумоизоляции. Такой способ намного трудозатратнее первого и требует дополнительной сноровки и умения. Ну а результат, конечно, может быть ощутимо лучше: не только отопление салона улучшится, а и внешний вид преобразится. Подходит этот способ и тем, у кого скрипит торпеда и попутно можно проклеить приборку и избавится от скрипа.

Начнём по порядку:

Отключаем от электропитания оборудование (отсоединив клеммы на аккумуляторе).
Снимаем боковые накладки.
Снимаем магнитолу (если она у вас есть).
Отключаем прикуриватель и снимаем пепельницу.
Отсоединяем рычаги управления печкой.
Выкручиваем два самореза на правой и левой стороне приборки.
Снимаем пластиковую накладку, выкрутив винты с верхней и нижней стороны приборной панели.
Откручиваем винты крепления приборки в районе центральной консоли.
Удаляем заглушку в правом верхнем углу приборной панели и выкручиваем саморез.

Для снятия накладки необходимо выкрутить два самореза, удерживающие нижнюю часть накладки.
Отодвигаем накладку и после пометки разъёмов отключаем их.
Снимаем накладку на рулевой колонки, открутив крепление.
Откручиваем нижнее крепление кронштейна.
Извлекаем промежуточный корпус из гнезда торпеды.
Откручиваем держатель и контроллер реле системы впрыска топлива.
Поддеваем щиток приборной панели и надавливаем вперёд. От спидометра идёт трос, его необходимо вытащить.
Снимаем декоративные вставки на приборке.
Теперь торпеду можно снимать аккуратно, просмотрев ещё раз, всё ли отсоединено.

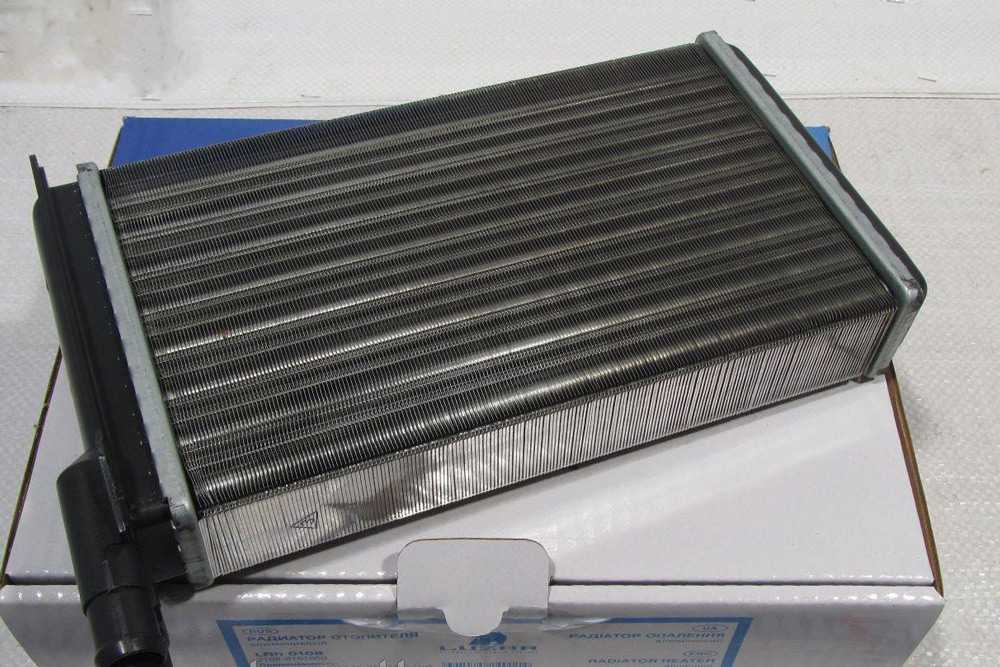

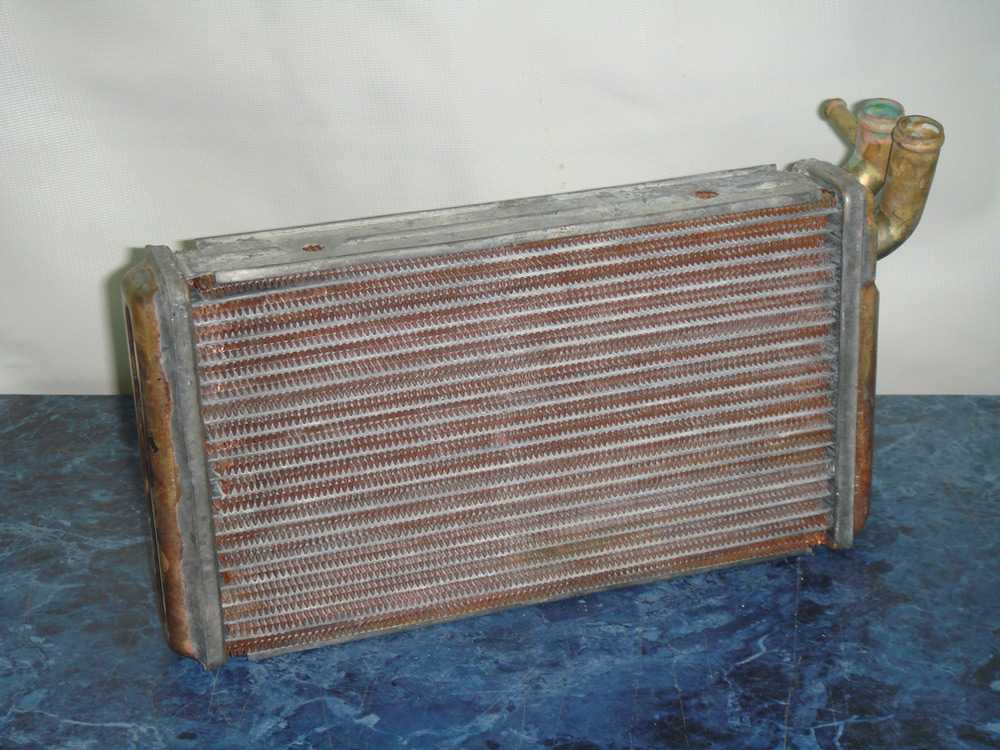

После снятия теплообменника необходимо приобрести новый. Он может быть: медный (латунный) или алюминиевый. Какой лучше — выбирать вам, мы лишь расскажем об их качествах.

Алюминиевый

Быстрый нагрев, бесспорно, является большим плюсом алюминиевого, а вот быстрое остывание — это минус. Низкая цена и большая ширина отводных каналов может сгладить этот минус.

Как заменить лампочки подсветки

Установка новых ламп — простой процесс, осуществить который под силу автовладельцам-новичкам.

Для замены понадобятся следующие приборы:

крестовидная отвёртка;
набор новых лампочек.

Замена подсветки

Для повышения качества подсветки приборной панели старые лампы желательно заменить на новые светодиоды — они дают более яркий и мягкий свет, не раздражающий глаза, обладают минимальным энергопотреблением и позволяют более точно считывать данные с приборов.

Прежде чем приступать к установке осветительных приборов, необходимо снять с музыкальной системы декоративную накладку — панель приборов и магнитола на ВАЗ 2114 связаны друг с другом, поэтому без этого шага не обойтись. Демонтаж осуществляется путём отщелкивания креплений плоской отвёрткой

Снимается накладка с нижнего края и очень осторожно, так как можно повредить все защёлки

Как разобрать приборную панель

Демонтаж приборной панели ВАЗ 2114 является первым этапом в процессе замены лампочек подсветки. Без снятия пластиковой накладки добраться до самих осветительных приборов невозможно.

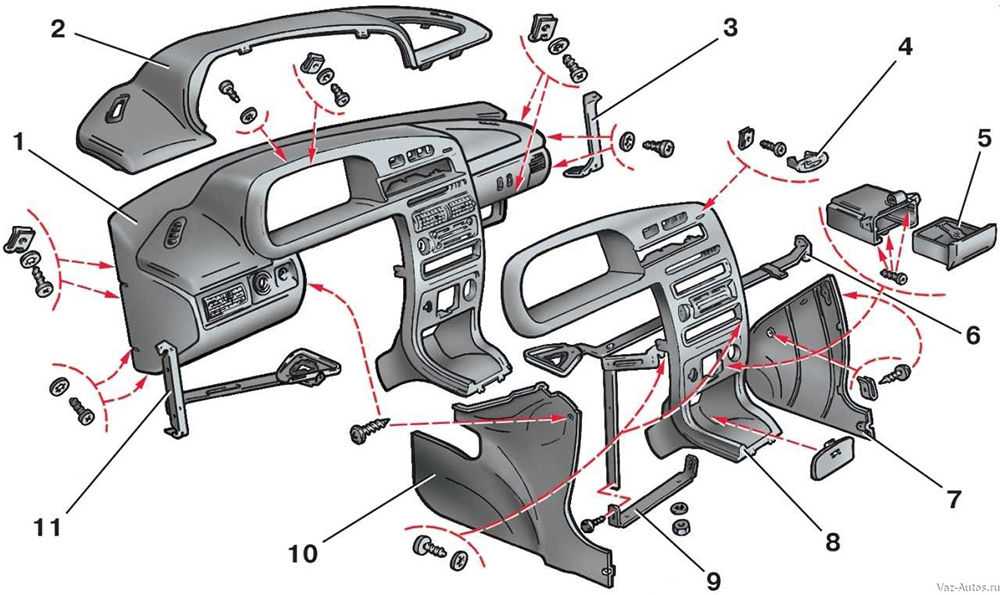

Схема разбора приборной панели ВАЗ 2114

Разбирается приборная панель на ВАЗ 2114 по следующей схеме:

Выкручиваются три самореза, снимается нижний выступ и накладка.
На правой накладке консоли находятся пять саморезов, которые также необходимо демонтировать.
Снимается экран, от аккумуляторной батареи отключается минусовая клемма.
От прикуривателя отсоединяется жгут проводов.
С рычага переключения передач снимается рукоять.
Снимаются крепежи печки.
Болты, которыми фиксируется колодка руля, аккуратно выкручиваются.
С панели снимаются декоративные вставки, патроны ламп и светодиоды.
Снимается лампа подсветки гидрокорректора ключом на 21.
Демонтируются верхние и нижние саморезы.

После завершения демонтажа приборной панели электросхема проводки закрывается, дабы избежать попадания на нее пыли, влаги или грязи.

Заменить в панели приборов ВАЗ 2114 можно только 8 ламп из 13.

Перед установкой новых ламп с панели приборов снимается пластиковая накладка

Замена ламп подсветки

После снятия пластика можно приступать к самому процессу замены ламп.

Заранее рассчитывается необходимое количество ламп для замены подсветки каждого датчика и прибора панели.
Лампы и сопротивления устанавливаются в специальные места — патроны — после снятия блока. Выкручиваются патроны против часовой стрелки вручную, без использования инструментов. Новые устанавливаются на освободившиеся места, затем в них вставляются лампы. Головки светодиодов вкручиваются с соблюдением полярности.

Размещение новых ламп на панели приборов

Проверка ламп подсветки при помощи мультиметра

Осуществляется обратная сборка приборной панели с размещением стрелок датчиков

Собранная и проверенная панель приборов ВАЗ 2114

Видео: замена лампочек подсветки приборной панели ВАЗ 2114

Замена лампочек подсветки приборной панели ВАЗ 2114 — лёгкая работа, подвластная самым неопытным владельцам автомобиля. Восстановить её работоспособность можно за считаные минуты, главное — правильно подобрать и установить лампы датчиков и приборов.

Civicr >› Blog › Подсветка приборной панели на ВАЗ 2114 (часть первая)

Доброго времени суток, уважаемые драйвовчане

Сегодня с другом воплатили в жизнь давно созревший план

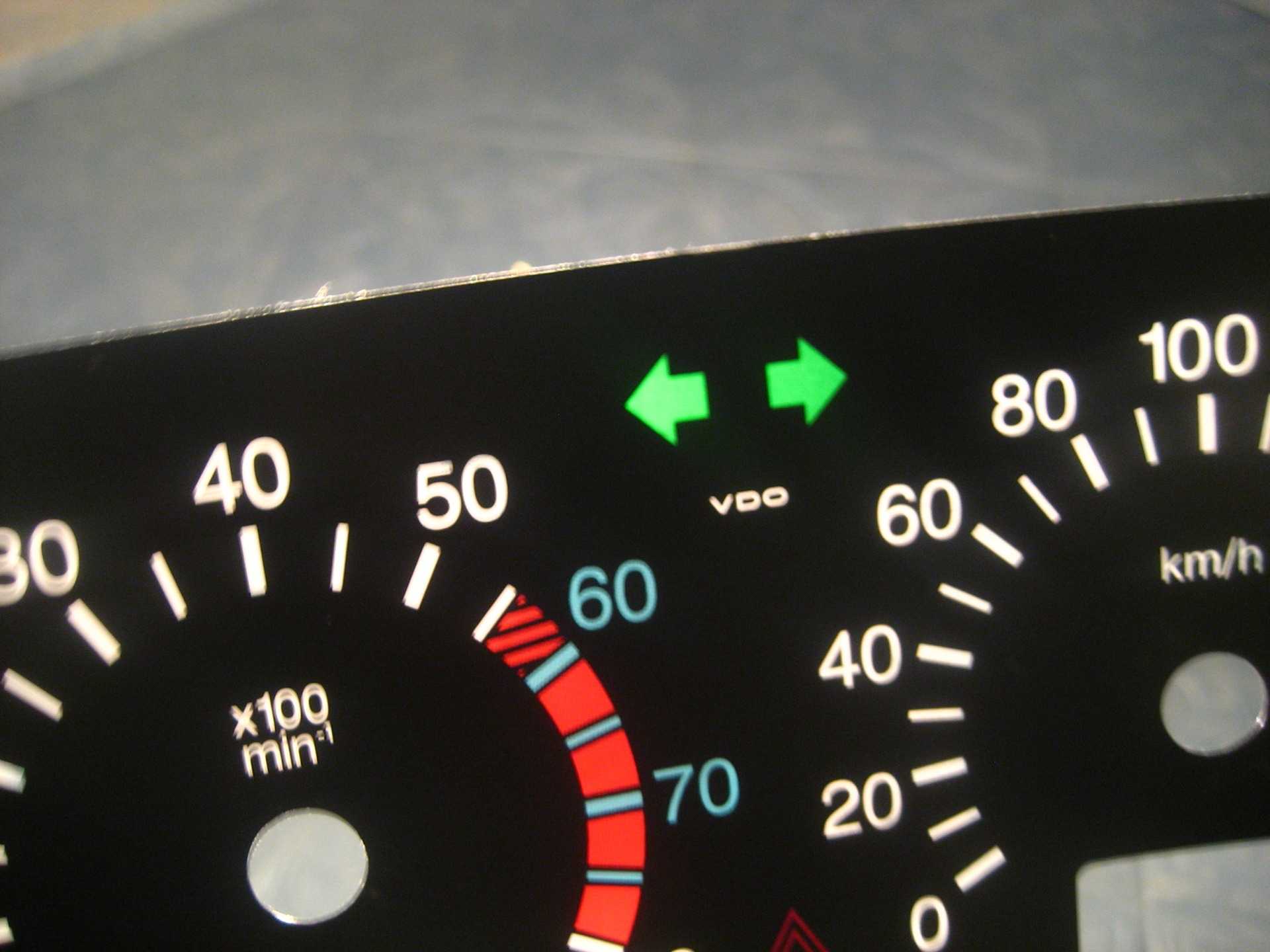

Наконец то пересветили приборную панель…

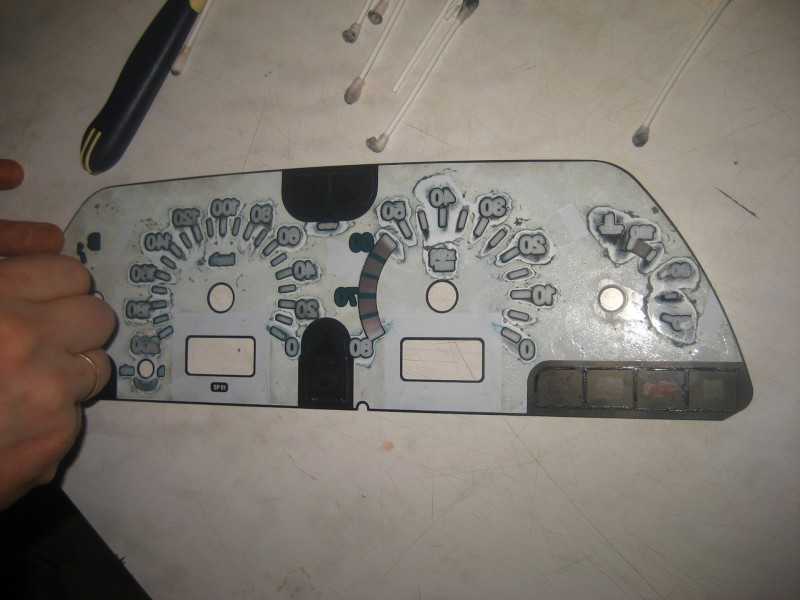

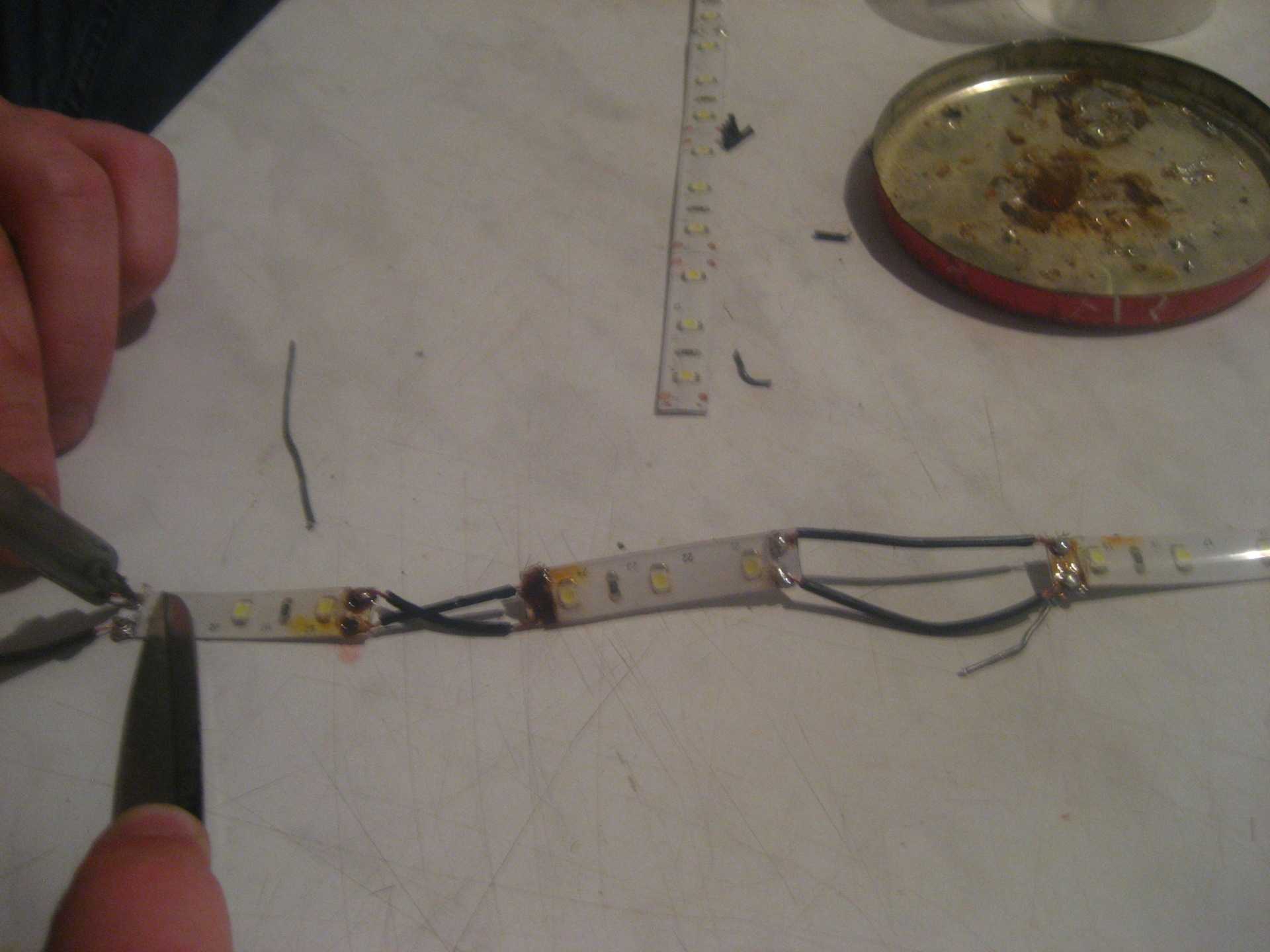

Пошли в магазин, купили 40см белой диодной ленты, пришли домой, взяли паяльник с маленьким жалом, припой и провода. Аккуратно разобрали приборную панель, сняли накладку со шкалами, и начали отскабливать зелёное напыление. Снимали мы его обычным средством для снятия лака и ватными палочками.

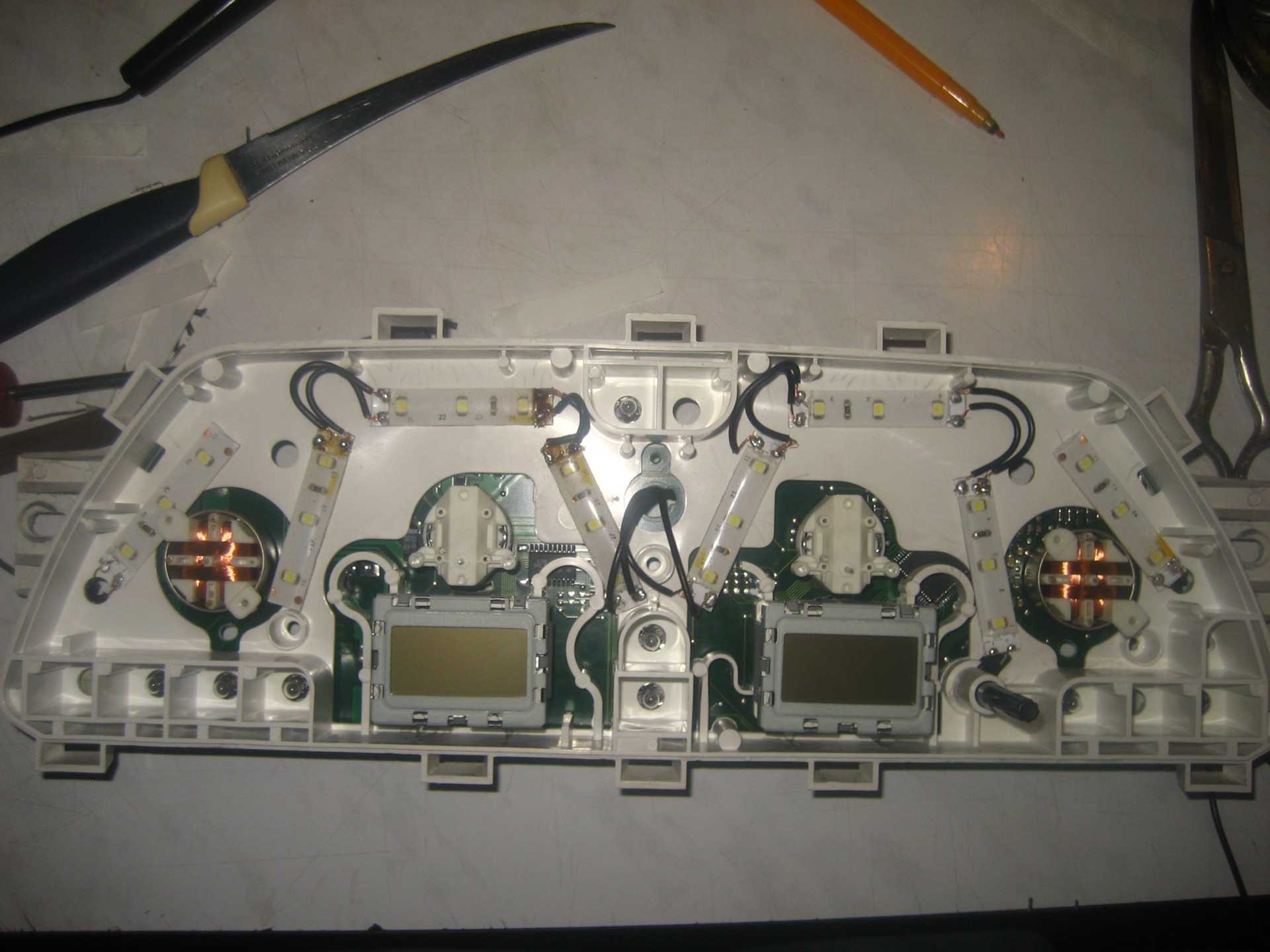

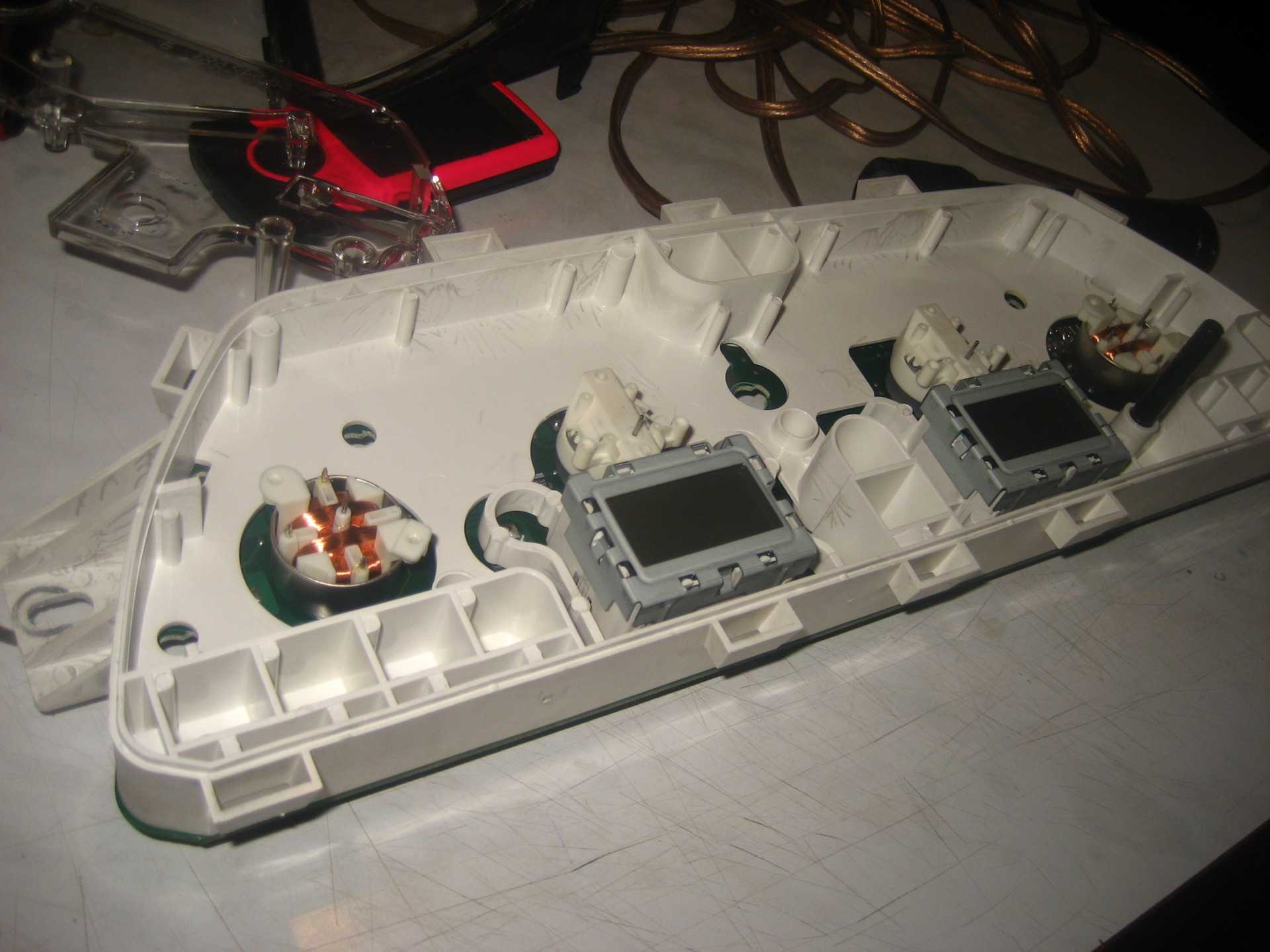

После удаления этой зелёной гадости мы занялись светодиодами, поделив их на 8шт. по 5 сантиметров, спаяли их между собой естессно при помощи маленьких проводков.

После, установили в саму приборную панель, и подвели провода к контактам патронов подсветки…

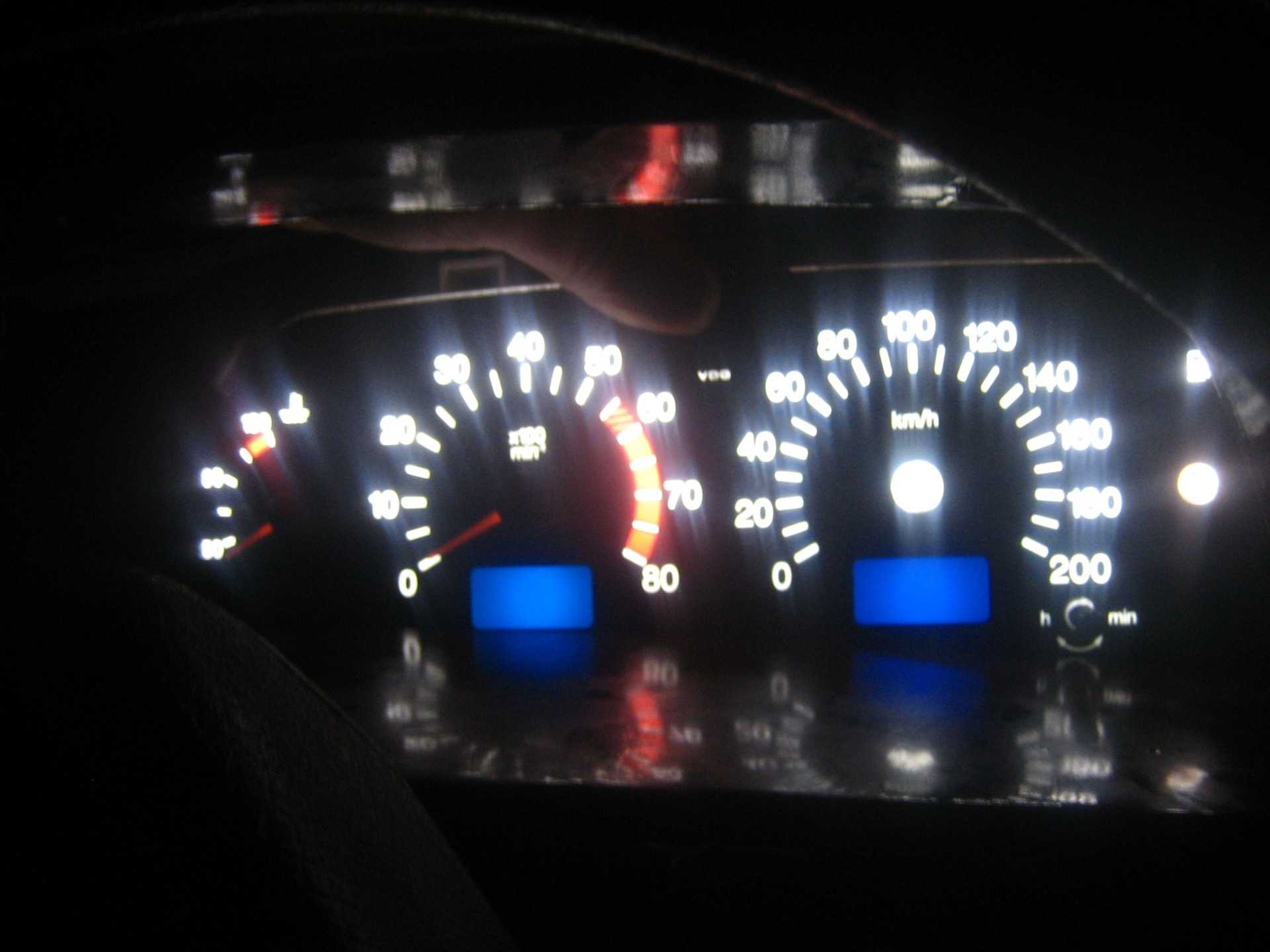

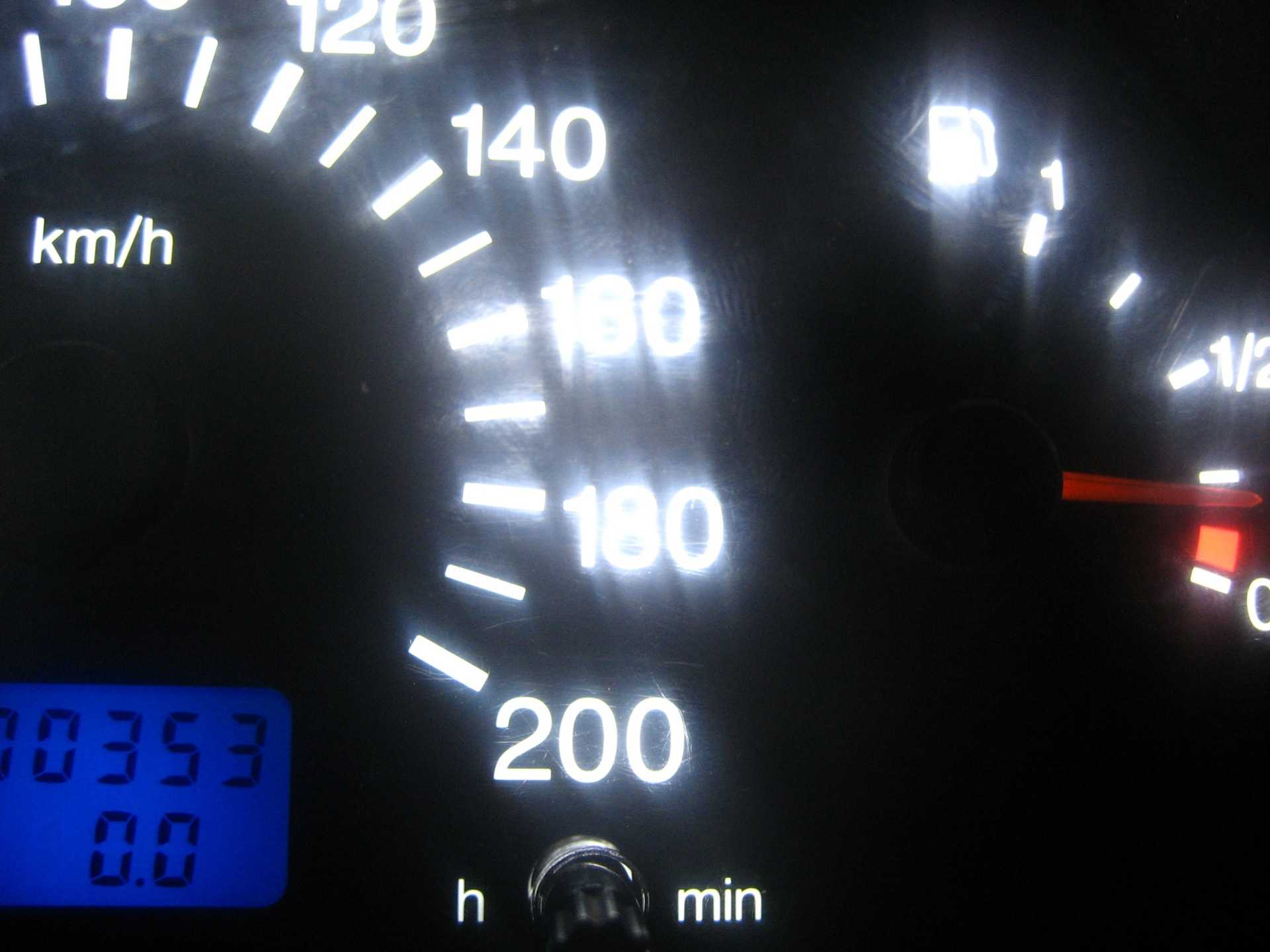

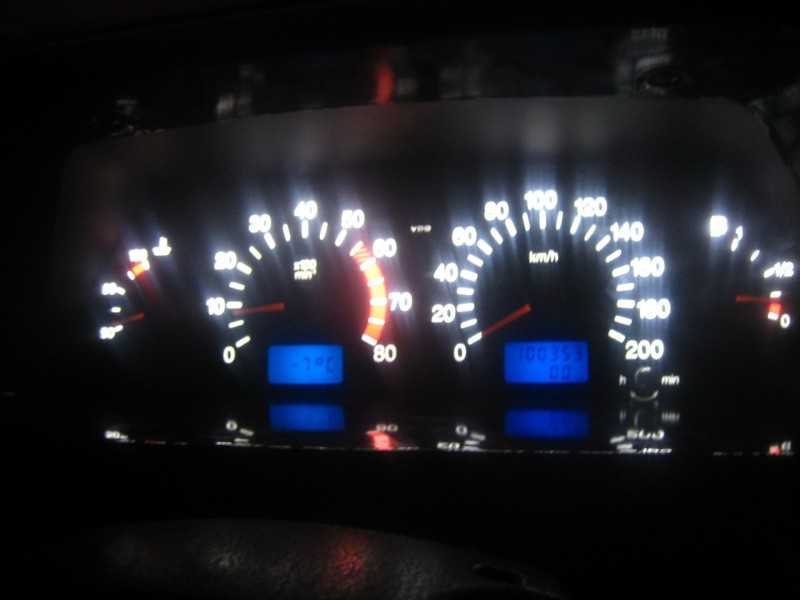

Ииии вуууаля) готово!)

В принцепи добились желаемого результата… Светит ярко, даже слиишком, и сразу было принято решение в скором времени немного притонировать стёклышко… ну и ещё один нюанс… стрелки… увы они ооочень тускло светятся… Вообщем решили мы на следующих выходных разобрать приборку заного, и подсветить стрелки отдельными светодиодами…

Инструкция по замене радиатора отопителя ВАЗ 2114

Из руководства по эксплуатации, ремонту и техническому обслуживанию ВАЗ 2113-2114-2115

Отсоединить минусовую клемму АКБ.
Открыть кран и слить охлаждающую жидкость из системы.
Снять панель приборов.
С правой стороны печки ослабить хомут тяги заслонки обогрева стекла.
Открутить три винта, которые крепят радиатор печки.
Извлечь радиатор из корпуса печки.
Ослабить хомуты и отсоединить шланги от патрубков крана печки в салоне, под панелью.
Ослабить хомуты шлангов и отсоединить их от радиатора.
Установка нового радиатора делается в обратной последовательности.

Для получения большей информации по данной процедуре рекомендуем это видео.

Обычно менять радиатор печки начинают когда проблема уже явная, охлаждающая жидкость льется в салон и это ни есть хорошо как вы сами понимаете.

Для начала следует слить охлаждающую жидкость. Откручиваем саморез под пластиковой заглушкой.

Откручиваем 2 верхних и 2 нижних самореза находящихся у щитка приборов.

Снимаем кожух рулевой колонки, открутив 3 шурупа и три самореза снизу.

Отсоединяем разъем идущий на прикуриватель.

Отсоединяем и убираем магнитолу

Теперь мы можем раскрутить саморез крепежа пластмассовой консоли с двух сторон. Она расположены симметрично.

Затем следует снять регулировочные флажки и переключатель режима вентилятора отопителя.

Теперь мы можем отсоединить консоль от панели.

Отсоединяем клеммы от кнопок на консоли, желательно их пометить что бы потом не перепутать.

Отсоединяем штекер на подсветку пепельницы.

Откручиваем саморезы от диагностического разъема.

Теперь консоль полностью свободно, и ее можно убирать в сторону.

Откручиваем 2 самореза крепления к полу металлической основы, первый вы можете видеть на фото, второй расположен симметрично первого с левой стороны.

Теперь нам следует открутить 4 самореза крепления торпеды, 2 из них расположена с права, а 2 симметрично слева.

Откручиваем два самореза врученных в железное основание.

Отсоединяем 2 самореза находящихся в железной конструкции.

Откручиваем еще 2 самореза и снимаем эту конструкцию, вытащив ЭБУ.

Приподнимаем торпеду доступ к радиатору печки свободен.

На всякий случай подкладываем ветошь на пол, так как с радиатора может потечь охлаждающая жидкость.Откручиваем хомуты системы отопления.

Сливаем из печки и шлангов тосол.Извлекаем старый текущий отопитель.Собираем всё в обратном порядке.

Причины поломки

Причин неисправности
может быть несколько:

Самая
распространенная проблема неработающего вентилятора — это перегоревший
предохранитель. В блоке предохранитель нужно смотреть с обозначением F7
(20А). Помимо вентилятора печки он отвечает за прикуриватель, обогрев
зеркал и подсветку бардачка.
Если у вас кроме вентилятора что-то не
работает из вышеперечисленного, значит проблема в предохранителе.
Проверьте
на работоспособность реле зажигания, оно может быть причиной неработающего
вентилятора. Чаще всего при повреждении реле, вентилятор срабатывает через
раз.
Плохая
работа моторчика вентилятора. На моторчике могут быть изношены щетки,
окисленный контакт или он может перегореть. Для того чтобы однозначно
определить проблему нужно демонтировать моторчик и прозвонить
мультиметром.
Поломка
переключателя режимов работы. Частенько бывает так, что на первой и второй
скорости вентилятор не работает, а на третьей работает отменно. Это
проблема в механической части переключателя или нужно заменить резистор,
который подает питание на моторчик на первой и второй скорости.
Облом
крыльчатки вентилятора или проскальзывание на валу двигателя. В таком
случае невозможно произвести ремонт вентилятора печки ВАЗ 2114, нужна
замена детали в сборе.

Ремонт печки ВАЗ-2114

Многие начинающие автолюбители при поломке системы отопления грешат на печку. Действительно, её замена в большинстве случаев решает все проблемы. Однако целесообразность такого решения вызывает большие сомнения по ряду причин. Прежде всего – из-за финансовой: стоимость новой печки для ВАЗ-2114 (без патрубков и краника) обойдётся в кругленькую сумму – порядка 4000 – 5000 рублей. Второй важный момент – это трудоёмкость самой операции замены, поскольку потребуется монтаж/демонтаж панели приборов. На это может потребоваться целый день работы, причём без помощника не обойтись. Намного проще выяснить точную причину неработоспособности печки и устранять только её.
