Замена подшипников ступицы передних колес ваз-21213, ваз-21214

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

• Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
• Стук или потрескивания в передней части машины при  движении;
• Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Замена и регулировка переднего ступичного подшипника нива

Симптомы и последствия

Звук вышедшего из строя подшипника передней ступицы 2121 часто практически не отличим от дорожного шума, особенно зимой при движении в шипованной резине по асфальту. Однако по мере износа узла он начинает усиливаться и сопровождает водителя уже непрерывно. Дополнительным звонком служит нагрев колеса в направлении от центра без характерного запаха тормозных колодок.

При первых подозрениях на конкретную неисправность нужно заняться ее поиском, а затем поменять деталь, в противном случае, нарушается не только акустический комфорт, но и возникает вероятность полного разрушения подшипника, появления выработки на ступице с ее последующей заменой и в самой запущенной ситуации – перекос и клин колеса, что позволит запросто «сделать уши» с подачи короткой базы и уникальной настройки подвески нивы 21213 и 21214.

Есть ли альтернатива постоянному ремонту?

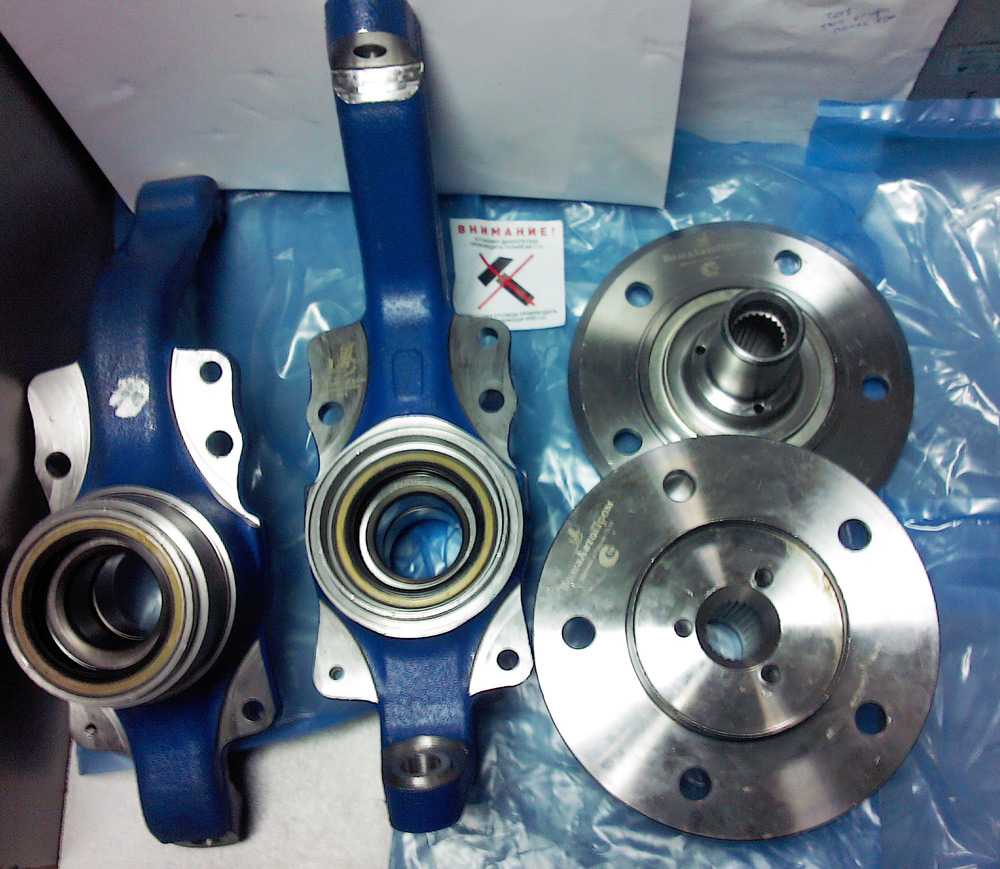

Надо признать, но ступично-подшипниковый узел нивы 4х4, являясь одним из самых нагруженных в машине, так и не научился быть надежным. Что виной, плохие комплектующие или ошибки при проектировании, разобраться не просто. Однако опыт владельцев подсказывает использовать альтернативные варианты, например, заменить «сток» на двурядные подшипники (IVECO, Москвич и т.д.).

В отличие от стандартного:

1. Узел не требует регулировки и смазки – все настройки произведены с завода.
2. Отсутствует вероятность проворота;
3. Износ посадочных мест минимален;
4. Имеет увеличенный срок службы.

Сложность внедрения заключается в необходимости расточки ступицы под двурядный подшипник, а также относительно высокая стоимость компонентов. Зато краткосрочных попыток поменять снова ступичный подшипник, скорее всего, уже не последует.

Замена

Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

• Вывесить и открутить колесо;

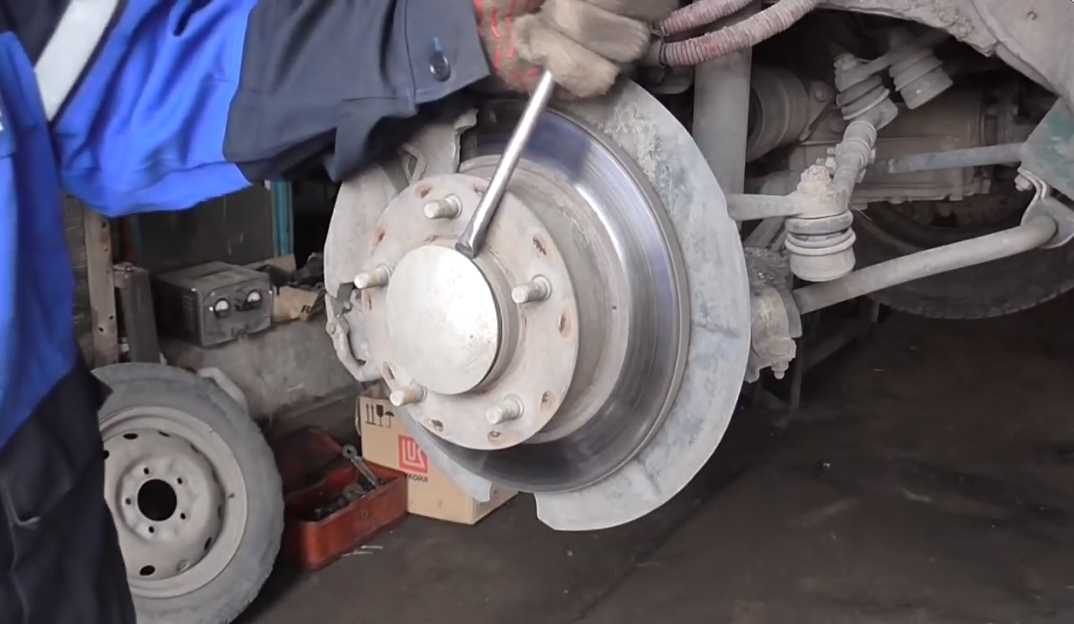

• Посредством зубила сбить колпак со ступицы;

С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Снятие ступицы

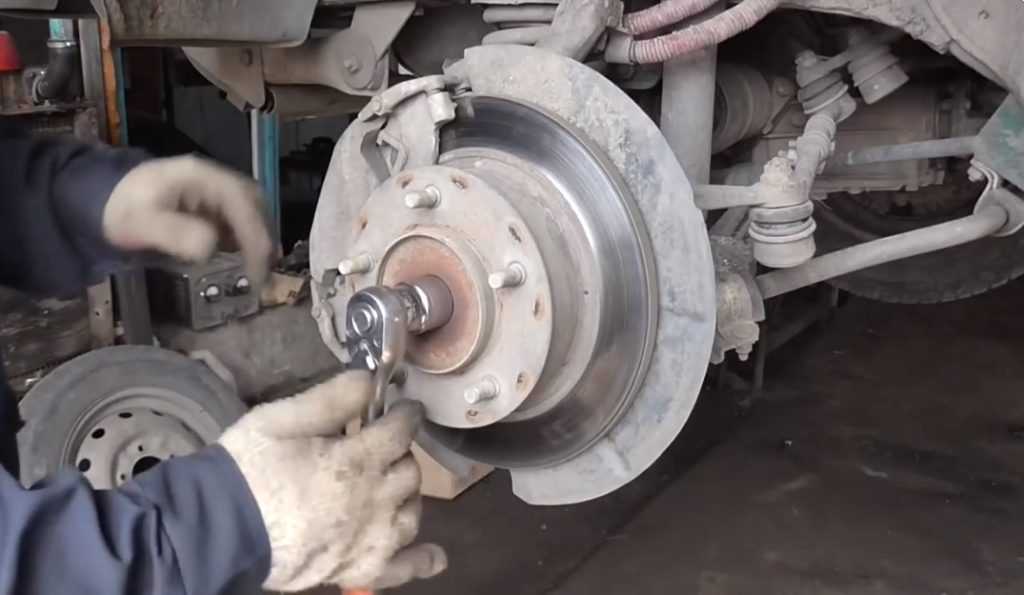

Для этого осуществляется демонтаж конусной втулки.

Расконтривание гаек производится аккуратными постукиваниями через зубило.

После чего ключом «19» размерности откручиваются последовательно заднее и переднее фиксаторы рычага к кулаку,

не забывая избавиться от стопорной пластины.

Затем с помощью ключей на «17» и «10», а также плоской отвертки от поворотного кулака убираются шланги тормозного контура.

Подставив упор под рычаг снизу, двумя ключами на «13» откручивают гайку, расположенную на болте, фиксирующем шаровое крепление к верхнему рычагу. Аналогично откручивают еще 2 гайки. И отводят узел в сторону.

Так же проводят демонтаж нижней шаровой опоры

Когда деталь оказывается освобождена от креплений, придерживая двумя руками кулак поворотный совместно со ступицей, тормозным диском, верхней и нижней шаровыми опорами, ее вынимают.

При разобщении деталей может понадобиться зажать поворотный кулак в тиски, после чего без лишних усилий выколачивают ступицу.

Следом убираются болты, крепившие поворотный кулак к рычагу.

Тормозной диск выбивается путем накручивания гаек на шпильку с последующими концентрированными ударами по образовавшейся конструкции.

Результат работы на данном этапе: отделенные друг от друга диск тормозной системы и ступица.

Подцепляют кольцо, защищающее от грязи, после чего ключом на «10» снимают кожух, защищающий поворотный кулак.

Замена ступичного подшипника

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов. Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Регулировка

Восстановив конструкцию до момента возврата суппортов с колодками на свое место, на поворотном кулаке размещается фиксатор индикатора часового типа. Индикатор располагается таким образом, чтобы его ножка упиралась в регулировочную гайку.

Соорудив рычаг на шпильках, механизм плавно поворачивается вокруг своей оси.

В случае превышения допустимого зазора 0,15 мм, проводится замена регулировочной гайки на новую. Последовательно изменяя степень закручивания, измеряется зазор в подшипниках. По окончании работы гайка стопорится.

Варианты усиления ступиц на Ниву

Для ремонта потребуются:

• Мощный торцевой ключ на 30.
• Съемник для пальца рулевой тяги.
• Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
• Набор накидных ключей или головок с трещоткой.
• Баллонный ключ.
• Молоток.
• Круглогубцы.
• Домкрат.
• Противооткатные упоры.
• Тиски.
• Монтировка.
• Динамометрический ключ.
• Доски или деревянный брусок.

Процесс замены делится на пять этапов:

1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
2. Выпрессовка старых подшипников.
3. Установка новых деталей.
4. Сборка узла и установка его на место.
5. Затяжка регулировочной гайки.

Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

• Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
• Поддомкратить колесо.
• Открутить болты крепления колесного диска.
• Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
• Поддомкратить нижний рычаг, сжимая пружину подвески.
• Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
• Открутить и снять скобу, суппорт и тормозные колодки.
• Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
• Выкрутить руль в противоположную сторону.
• Снять датчик ABS.
• Расшплинтовать и открутить гайку рулевой тяги.
• Снять палец с помощью съемника.

• Открутить гайку ступицы.
• Демонтировать болты крепления шаровых опор.
• Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
• Демонтировать защитный экран суппорта.
• Снять тормозной диск.
• Открутить рулевую сошку.
• Зажать в тисках поворотный кулак.
• Удалить сальники монтировкой или мощной отверткой.
• Подставив оправку, выбить внешние обоймы подшипников.
• Протереть и очистить посадочное место.
• Разобрать новые подшипники.
• Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

• Заложить смазку, заполнив ⅔ пространства обойме.
• Установить кольцо и внутреннюю обойму подшипника.
• Аккуратно запрессовать новый сальник.
• Повторить операцию монтажа для подшипника со второй стороны ступицы.
• Поставить узел на шлицы ШРУСа.
• Наживить ступичную гайку.
• Прикрутить шаровые и рулевую сошку.
• Установить защитный кожух и скобу суппорта.
• Закрутить болты крепления защитного экрана и застопорить.
• Поставить суппорт с тормозными колодками на место.
• Поддомкратить машину.
• Поставить и закрепить колесо.
• Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

Неправильная регулировка зазора ступицы может обратиться для владельца автомобиля серьёзной проблемой. Последствия могут быть разными, от частого разрушения подшипников, что требует постоянной их замены, до заклинивания подшипника на ходу, разрушения ступичного узла и возникновения аварийной ситуации.

Самостоятельная замена переднего ступичного подшипника

Замена ступичного подпишника Нива Шевроле своими руками потребует смотровой ямы или подъемника. Как поменять передний ступичный подшипник  разберем наглядно. Нужно вывесить переднюю часть машины, чтобы организовать полный доступ к узлам. Дальнейший демонтаж после снятия колеса происходит исключительно в строгой последовательности.

Передняя ступица Нива 2121 схема:

1. Снять направляющую колодку и суппорт. Зафиксировать чем-либо под днищем авто, чтобы полностью не демонтировать тормоз.
2. Снимаем пыльник.
3. Снять гайку ступичного подшипника Нива Шевроле и вынуть конусную втулку.
4. С помощью зубила отогнуть стопор гайки фиксации рычага переднего кулака.
5. Повторить процедуру на заднем крепеже.
6. Снять обе гайки и пластину стопора (понадобится ключ на 19).
7. Отклонить рычаг в сторону от кулака и отсоединить тормозные шланги.
8. Снять крепления и весь кулак.
9. Разъединить ступичное основание (диском тормоза) от кулака.

Замена подшипника ступицы переднего колеса нива такая же  как и на заднем
