Как заменить передний подшипник ступицы ВАЗ 2109 + Видео
Процесс замены выполняется в виде следующей последовательности действий:
Автомобиль устанавливается на ровной поверхности. Включается первая передача и ручной тормоз. Под задние колеса необходимо обязательно поставить противооткатные упоры.
- Снимите с гайки ступицы защитный колпачок, расконтрите и приготовьте головку на 30. Возьмите длинную трубу и вставьте в ключ головки. Головка надевается на гайку ступицы, после чего, ослабляется. Длина трубы имеет большое значение, так как выкрутить такую гайку с помощью короткого инструмента почти невозможно.
- После этого, ослабьте колесные болты и поднимите переднюю часть автомобиля с помощью домкрата. Под кузов устанавливается страховочный упор, и машина опускается до его уровня. До конца выкручиваются колесные болты. Само колесо снимается, а гайка ступицы выкручивается до конца.
- Снимите тормозной суппорт. Для этого, вначале вытащите направляющие колодок, затем открутить гайки крепления суппорта к поворотному кулаку. После этого, суппорт демонтируется и подвешивается на другой детали подвески сверху.
- Теперь вытащите тормозной диск. Далее выкручивается гайка, предназначенная для крепления подшипника, после – вытаскивается шайба и устанавливаются винты тормозного диска. Винты заворачиваются до тех пор, пока между головкой и ступицей не останется интервал в 1 миллиметр. Нанесите быстрый удар по краям направляющих. Ступица должна выйти.
- После этого, демонтируйте с поворотного рычага шаровый шарнир. Из обоймы подшипника достаньте хвостовик и, поворачивая ступицу с небольшими ударами, выставить ее с поворотного механизма автомобиля. Не забудьте вытащить стопорные шайбы.
- В процессе демонтажа ступичного подшипника, необходимо всегда использовать специальное съемное устройство. Внутренняя обойма подшипника должна остаться внутри. Выйти должна внешняя часть.
- Теперь установка подшипника. Вначале, в ступицу устанавливается грязезащитное кольцо. Крепление на ступицы достигается при помощи боровка. После этого, с помощью съемника нужно запрессовать новый подшипник. Если специальной оправки не имеется, то можно применять вместо нее старый подшипник.
- В поворотном кулаке наденьте стопорное кольцо. С помощью съемника зажмите ступицу в специальную обойму на поворотном механизме. После этого, проведите сборку всех деталей и оденьте колесо автомобиля. Гайку ступицы закрутите до упора. Начинайте вращать колесо и постепенно ослабляйте гайку до тех пор, пока колесо не начнет вращаться в полной свободе. После этого гайка контруется и автомобиль опускается с домкрата. Подтяните колесные болты и продолжайте эксплуатацию автомобиля.
Вот так выполняется замена переднего ступичного подшипника на автомобиле ВАЗ 2109.
Замена подшипника ступицы переднего колеса Лада Приора (ВАЗ-2170)
Заменить подшипник можно двумя способами. Первый — сняв поворотный кулак в сборе, второй — не снимая его с автомобиля.
Работа показана на подшипнике ступицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично.
Снимаем колесо.
Поддев отверткой, снимаем защитный колпак ступицы.
Устанавливаем колесо и заворачиваем два болта его крепления. Опускаем автомобиль на колеса.
Бородком расправляем вмятый буртик гайки подшипника ступицы в двух местах.
Зятягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса башмаки.
Головкой «на 30» ослабляем затяжку гайки подшипника ступицы.
Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.
Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Снимаем колесо.
Отворачиваем до конца гайку подшипника ступицы…
…и снимаем шайбу.
Снимаем диск тормозного механизма переднего колеса (см.
Отсоединяем привод правого колеса от ступицы (см. «Снятие приводов передних колес»).
Чтобы не нарушать углы установки колес, можно заменить подшипник, не снимая поворотного кулака.
Для этого подсоединяем шаровую опору к кулаку…
…и спрессовываем ступицу, нанося удары через выколотку из мягкого металла.
Спрессовать ступицу также можно с помощью диска тормозного механизма переднего колеса.

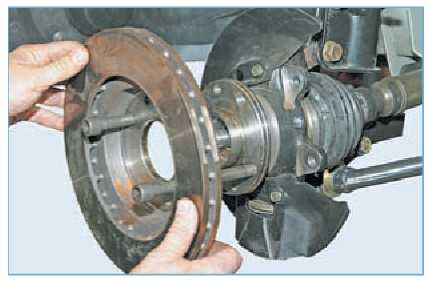

Пропускаем через два диаметрально противоположных отверстия в диске болты М12 × 1,25 мм длиной около 130 мм и вворачиваем их в отверстия ступицы на глубину, равную ее толщине.
Резко ударяя диском по головкам болтов, спрессовываем ступицу.
Затем чашечным съемником выпрессовываем подшипник из кулака, как показано ниже.
Если ступицу снять таким образом не удалось, снимаем поворотный кулак.
Для этого отворачиваем гайки болтов крепления амортизаторной стойки к поворотному кулаку, вынимаем болты (см.

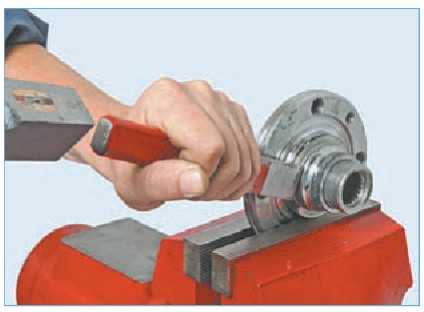

Устанавливаем поворотный кулак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.

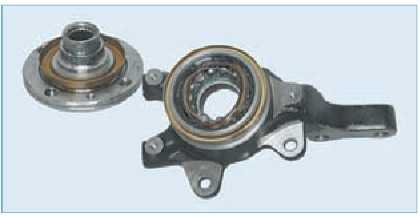

Вынимаем ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.
Снимаем грязезащитное кольцо со ступицы.
Вставляем притупленное зубило между торцами внутреннего кольца подшипника и ступицы и, нанося удары молотком по зубилу, сдвигаем внутреннее кольцо.
Съемником спрессовываем внутреннее кольцо подшипника.
Щипцами для снятия стопорных колец снимаем стопорное кольцо.

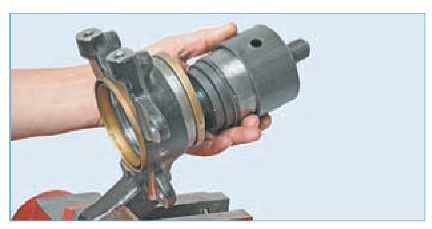

Чашечным съемником выпрессовываем подшипник из поворотного кулака…
…и вынимаем его со съемником.
Вынимаем подшипник из съемника.
Очищаем и смазываем внутреннюю поверхность поворотного кулака. Надфилем зачищаем на ступице забоины от зубила. Запрессовываем новый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника.
Устанавливаем в проточку гнезда поворотного кулака стопорное кольцо.
При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника. Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом (см.
Если подшипник заменяли со снятием поворотного кулака, то необходимо проверить и отрегулировать углы установки колес на СТО.
Замена подшипника ступицы заднего колеса на примере ВАЗ 2110
На автомобиле ВАЗ 2110, как, в прочем, на любой другой переднеприводной Ладе, менять задний ступичный подшипник несколько проще, чем передний. Имея под рукой необходимые съемники и минимальный набор слесарного инструмента, можно вполне справиться с работой самостоятельно. Рекомендуется придерживаться следующей последовательности действий.
- 1. Снимаем защитный пыльник ступицы на колесе и пока еще автомобиль стоит на земле, развальцовываем ступичную гайку при помощи молотка и небольшого зубила;
- 2. Ослабляем ступичную гайку, крепежные болты колеса и шпильки крепления барабана, иначе можно “уронить” автомобиль с домкрата, выполняя данные работы на весу. После чего поддомкрачиваете заднюю часть “десятки” со стороны меняемого подшипника;
- 3. Откручиваете до конца болты крепления колеса ВАЗ 2110. Затем его подкладываем для подстраховки домкрата под днище автомобиля. Можно даже положить сверху колеса деревянную доску и ослабить домкрат, частично перенеся с него нагрузку на нашу дополнительную страховку;
- 4. Откручиваем шпильки крепления барабана и пытаемся его снять. Если тот не хочет сниматься влегкую — попробуем аккуратно сбить молотком либо используем съемник с поворотными захватами;
- 5. Предварительно развальцованная и сорванная ступичная гайка должна без проблем открутиться со своей оси;
- 6. На следующем этапе нам снова понадобиться наш съемник, используемый ранее. Будем снимать им ступицу и подшипник с оси подвески;
- 7. При помощи специальных щипцов или круглогубцев снимаете с посадочного места стопорное кольцо подшипника.
Основная часть работ практически выполнена. Дальнейшая замена ступичного подшипника ВАЗ 2110 — лишь дело техники. Старый подшипник со ступицы можно извлекать специальным съемником или при помощи наставки и молотка, зажав ступицу ВАЗ 2110 в тисках. Удобнее всего новый подшипник также запрессовывать съемником, предварительно смазав внутренние соприкасающиеся поверхности Литолом. Но если вы предпочтете просто отрезок трубы с диаметром, аналогичным внешней обойме — ничего страшного не случится.
Если же шумы раздаются со стороны передних колес, то предложенного выше алгоритма будет недостаточно. Болтов придется открутить чуть больше, да и мороки также увеличивается в равной степени. Тому, как проводится замена подшипника на ступице переднего колеса, мы посвятили следующий раздел нашей статьи.
Инструмент и запчасти
Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.
Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.
Поэтому начинать работу надо именно с переднего узла.
Следует привести перечень необходимых инструментов:
- Специальный съемник, чтобы осуществить съем подшипника;
- Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
- Головка на 30, оснащенная качественным воротком;
- Ключи накидного типа 19-го и 17-го размера.
Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.
Способы замены
Советуем посмотреть видео о том, как снять подшипник ступицы с ВАЗ 2110. Это позволит лучше разобраться в нюансах работы. Наглядный пример никогда не будет лишним.
Установка
Что касается замены, то здесь также есть видео, обучающее делать данный процесс. Мастера пользуются тремя способами замены, каждый из которых имеет свои особенности и преимущества. Потому правильно будет поговорить о каждом из них.
Первый способ
Вынимаем стопорное кольцо
- Вам обязательно потребуется съемник, с помощью которого демонтируют подшипники.
- Аккуратно вынимайте подшипник специализированным инструментом и ставьте на его место новый.
- По завершению работ по смене, выполняется обратная сборка узла.
Преимущество такого метода заключается в том, что не требуется трогать болт регулировки развала. Если нарушить его геометрию, сместить с законного места, обратно поставить будет довольно проблематично.
Но есть и недостатки — вам придется принять далеко не самую удобную позу, чтобы выполнить операцию. Потому настоятельно рекомендуется проводить работу с подъемником или при помощи смотровой ямы. Но даже так про комфорт можете забыть.
Второй способ
Тут вам предстоит выполнить следующие шаги:
Аккуратно демонтируйте поворотный кулак, чтобы снять подшипник
После этого ступица полностью снимается;
Далее используйте верстак;
На верстаке выполните замену элемента, а затем поставьте его на место;
Важно соблюдать правильную последовательность обратной сборки. С точки зрения исполнения, второй способ легче первого
Но тут вы можете затронуть развал. Если это произойдет, могут возникнуть сложности с регулировкой. Не спешите демонтировать болты крепления кулака со стойкой. Сделайте пометки мелом или маркером, чтобы отыскать потом их изначальное положение. Ориентируясь по нанесенным меткам, будет куда проще обратно собрать узел.
С точки зрения исполнения, второй способ легче первого. Но тут вы можете затронуть развал. Если это произойдет, могут возникнуть сложности с регулировкой. Не спешите демонтировать болты крепления кулака со стойкой. Сделайте пометки мелом или маркером, чтобы отыскать потом их изначальное положение. Ориентируясь по нанесенным меткам, будет куда проще обратно собрать узел.
Идеальное совпадение по меткам не получается даже у профессионала, но свести к минимуму отклонения более чем возможно.
Советуем выполнить несколько действий:
- Поставьте метки. Первая — положение регулировочного болта на стойка, а вторая — прежнее положение кулаков;
- Выбейте болты кулака;
- Демонтируйте крепежные элементы из шаровой нижней опоры;
- Выбейте подшипник из ступицы;
- Демонтируйте стопорные кольца;
- Распрессуйте тисками подшипники;
- Когда будете собирать узел обратно, полости в кулаках обильной смажьте смазками.
Такой метод актуален для тех случаев, когда выполняется полноценный ремонт ходовой части. Так вы с легкостью замените не только подшипники ступицы, но и шаровые опоры, рулевые наконечники, сайлентблоки рычагов и пр.
Третий способ
Перед проведением работ любым методом подумайте, какой подшипник передней ступицы для ВАЗ 2110 будет лучше использовать. Это могут быть заводские элементы, либо аналоги от других производителей. Большой разницы между ними нет, но лучше выбирайте самые качественные.
Согласно третьему способу замены, процесс выполняется следующим образом:
- Вам потребуется полностью демонтировать всю стойку;
- Воспользуйтесь специальными тисками;
- В этих тисках меняется подшипник ступицы, и все элементы устанавливаются обратно на свои места.
Этот способ считается самым сложным, поскольку стойка демонтируется полностью. Плюс предстоит распрессовать рулевые наконечники, демонтировать гайки крепежа, которые держат верхнюю опору на основании кузова.
Как видите, процесс замены подшипника ступицы — относительно простой, но имеет свои тонкости и нюансы. Подумайте, стоит ли браться за работу самостоятельно, или лучше поручить задачу профессионалам. В таком случае, это должны быть проверенные специалисты, которые действительно сумеют грамотно заменить подшипник, поставить на его место качественную, новую деталь и не нарушить целостность вашей подвески.
Загрузка …
Несколько советов автомобилисту
- Понять, что передняя ступица колеса ВАЗ 2110 неисправна довольно просто. Во время движения машины вы будете то и дело слышать скрежет, гул и стук.
- Чтобы сход-развал остался после замены в норме, производите замену без откручивания развальных болтов.
- Завод-изготовитель рекомендует автовладельцам менять составляющие ступицы переднего колеса на 55 000 км пробега.
Как вы уже убедились, ремонт своими руками — это просто. Такой ремонт возможно придется делать каждый год, потому что дороги в стране оставляют желать лучшего. Но самостоятельное обслуживание обойдется в разы дешевле, чем в том случае если обратиться за услугой к мастеру СТО. Если заранее подготовиться и делать все работу последовательно, учитывая каждый шаг, замена не займёт много времени. Вы ничем не рискуете, стоимость детали не так уж и высока
Но столь простая работа предусматривает множество нюансов, которые важно учесть
Zamena-Podshipnikov.ru ВАШ ПОМОЩНИК ПО РЕМОНТУ АВТОМОБИЛЯ Сайт поможет начинающим автомобилистам, и не только, производить замену любого подшипника вашего авто, не обращаясь в автосервис. Это сэкономит много времени и денег. C нашим сайтом произвести правильный ремонт своими руками не составит ни какого труда. 2016-2017 Zamena-Podshipnikov.ru — Замена подшипников на вашем автомобиле своими руками. Подробные мануалы, профессиональные статьи и видео инструкции
Почта для обратной связи: [email protected] Копирование материалов запрещено, или только с активной ссылкой на сайт. Все статьи защищены авторским правом и добавлены в «Оригинальные тексты» Яндекса. Политика конфиденциальности Пользовательское соглашение
Подшипник 256907
Основная область его применения это — передний подшипникступицы автомобилей ВАЗ 2108, 2109, 2110, 2111, 2112. Он обладает следующими конструктивными характеристиками — шариковый, радиально-упорный, двухрядный, закрытого типа (уплотнения с двух сторон). Двухрядный шарикоподшипник обладает способностью к двухсторонней фиксации. В переднюю ступицу более современных моделей ВАЗ (Калина, Гранта) устанавливают подшипник 256707 .
Поскольку большинство моделей ВАЗ получили широкое распространение не только в нашей стране, но и за ее пределами, то и потребность в подшипниках передней ступицы очень высокая — их производят сразу на четырех заводах нашей страны:
ОАО «Саратовский подшипниковый завод» (маркировка SPZ) — производит по мнению специалистов самые лучшие подшипники передней ступицы в нашей стране, при этом они не очень дорогие. Купить у официальных представителей в вашем регионе (только у них гарантия подлинности и при этом минимальные торговые наценки — цена на подшипник ступицы составит около 350 рублей).
23 ГПЗ (или VBF, Вологда) — в среде автомобилистов считается самым лучшим заводом, однако ступичные подшипники предыдущего производителя ничуть им не уступают в долговечности, реже подделываются и стоят немного дешевле.
СПЗ-4 (Самара) — производит продукцию для тех, кто привык экономить
Но если Вам нужен качественный передний подшипник ступицы, лучше всего обратить внимание на представленных выше производителей.
20 ГПЗ (Курск) — в настоящее время не производятся, но в некоторых фирмах еще продаются, гарантии их длительной работоспособности вы не получите.
Для бездорожья есть смысл устанавливать роликовые подшипники ступицы 537907. которые имеют повышенную грузоподъемность, но меньшую максимальную скорость вращения.
Отечественные подшипники производятся по ГОСТ 520-2002, импортные по ISO 15:1998. По международной системе обозначений номер этого подшипника — 532066DA .
Технические параметры и размеры подшипника передней ступицы 256907:
Внутренний диаметр (d): 34 мм;
Наружный диаметр (D): 64 мм;
Диаметр шарика: 9,525 мм;
Количество шариков: 28 шт.;
Грузоподъемность динамическая: 31,5 kN;
(Грузоподъемность роликового подшипника ступицы 537907 — 68,6 kN);
Грузоподъемность статическая: 27,9 kN;
(для роликового ступичного подшипника эта величина составляет 99,8 kN);
Номинальная частота вращения: 6000 об./мин. (у роликового эта величина меньше)
Схема подшипника 256907:
Сильно не пинайте, интересует размер подшипника передней ступицы на 10ку. Погуглил, информации ненашёл. Ситуация такая остался неплохой подшипник с фиата кромы, краем уха слышал ешё тогда что на неё подходят подшипники с 99й, правда незнаю с 99й подходит на 10ку? диаметр подшипника 72-74мм внутренний диаметр 40-42мм высота 37мм размер плавающий-мерил в обёртке, целовановой-неохота портить товарный вид. На него уже есть покупатель если чё. Подскажите.
На форуме 7 лет
Авто: 21093i и 21112 сарай
не пойдет. размер для2110 64х37х34
На форуме 8 лет
Авто: Ваз 21104 1,6 16кл
ksv71 спасибо. Тогда продам )))
Мона закрыть тему. Всем спасибо.
На форуме 11 лет
Авто: 21120 1,5 16V Январь 5.1 2001 г.
По данным размерам только этот подходит http://www.podshipnik.ru/catalogue/online/1509/?num=14735&r=814572 _________________Что русскому ХОРОШО, то потом ему же и ПЛОХО.
Диагностика неисправностей переднего ступичного подшипника
Прежде чем узнать о поломке подшипника, для начала следует понять, почему он может выйти из строя. Причин этому достаточно мало, так как подшипник ступицы – довольно крепкий механизм, но они все же есть.
Самая распространенная причина неисправностей подшипника – это неаккуратная езда. Многие водители не сбавляют скорость перед въездом в ямы, ухабы и прочие неровности дорожного покрытия, из-за чего, ускоряют износ детали.
- На втором месте по количеству поломок стоит обыкновенный износ. Стандартный ступичный подшипник изнашивается и приходит в негодность, примерно, через 70 000 – 120 000 километров. Данный процесс необратим и ему подвержены почти все детали и механизмы автомобиля.
- Другая причина выхода из строя подшипника близка к износу и связана она с нарушением герметичности рабочего механизма. Все ступичные подшипники комплектуются специальными защитными кожухами, и если такой кожух будет поврежден, то смазка подшипника выйдет, и он начнет работать неправильно.
- Последняя причина связана с неправильной установкой подшипника. Дело в том, что в процессе монтажа его нужно запрессовывать, а этот процесс требует высокой точности. Из-за недостатка средств многие водители запрессовывают подшипник при помощи молотка, нарушая центровку детали. Кроме того, близкой к ней проблемой можно считать и слишком сильную затяжку подшипника.
Теперь, после того, как вы узнали о причинах поломки подшипника, самое время узнать о симптомах, которые легко обнаружить, наблюдая за поведением своего автомобиля:
- Хруст. Это, пожалуй, самый первый симптом. Он возникает, когда металлические шарики разбивают собственную обойму и начинают располагаться там хаотично. Такой звук вы не спутаете ни с чем и в салоне автомобиля он слышен довольно отчетливо.
- Вибрация. Это самое опасное явление. Она может передаваться на все части автомобиля, как кузов, так и руль. В этом случае механизм может заклинить в любую минуту, поэтому замену детали лучше не откладывать.
- Автомобиль может тянуть в какую-либо сторону. Механизм может неправильно работать при определенных положениях руля. Чаще всего, бывает при неправильной установке подшипника.
Чтобы окончательно убедиться в поломке подшипника, можно проделать следующие тесты. Автомобиль устанавливается на ровную площадку и обездвиживается при помощи ручника. Возьмитесь рукой за верхнюю точку колеса и попробуйте изо всех сил раскачать колесо по вертикали. Если наблюдается даже небольшой люфт, то подшипник необходимо заменить. Аналогичную процедуру можно производить и при поднятом автомобиле. Только в этом случае колесо вращают на предмет обнаружения хрустов и стуков.
На переднем приводе неисправность подшипника можно определить и при помощи другого теста. Автомобиль поднимают с помощью подъемника, запускают двигатель и разгоняют двигатель на первой передаче. После этого, останавливают двигатель и прослушивают вращение колес. Та сторона, на которой имеется характерный хруст или вибрация, нуждается в замене подшипника.
12.9. Замена подшипника передней ступицы
Работу можно провести на ровной площадке, но удобнее – на смотровой канаве или подъемнике.
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|||||||||||||||||||||||||||||||||||||||
|
Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом и обязательно стопорим замятием буртика.
Пожалуйста включите / Please enable JavaScript!
- Главная
- Руководства по эксплуатации и ремонту
- Руководства по эксплуатации и ремонту ВАЗ / LADA
Как заменить передний ступичный подшипник ВАЗ 2110:
- В начале снимите колпачок с колеса.
- Теперь гайку находящуюся на ступице нужно расконтрить.
- Включите ручник и послабьте гайку.
- Поднимаем при помощи домкрата ту часть авто, где меняем подшипник.
- Снимите суппорт, а затем и тормозной диск.
- Открутите ступичную гайку полностью.
- Вкрутите шпильки и повесьте тормозной диск на них.
- Теперь нужно точным и в то же время сильным ударом выбить ступицу из подшипника.
- Выньте подшипник из шруса.
- А теперь снимите перед подшипником стопорное кольцо.
- На этом этапе понадобится съемник, с помощью которого нужно выпресовать подшипник.
- Вот так выглядит подшипник и его съемник.
- Ставим новый подшипник путем запресовывания.
- И запрессовываем ступицу в подшипник.
Все остальное нужно собрать обратно алгоритму разбора. После выполнения ремонта попробуйте проехаться. Если гул пропал, то значит вы все сделали правильно. При набитой руке, замена подшипника выполняется за час.
Для более подробного рассмотрения, можете просмотреть видео ниже. Здесь меняют подшипник на переднеприводной модели Москвича, но я вам скажу – это не сильно отличается от замены подшипника на ВАЗ 2110. Алгоритм полностью идентичен. ВИДЕО:
