Замена подшипника передней ступицы автомобиля ваз «калина/гранта»

Проблемы амортизаторов на Ладе Калине

1. Самая актуальная — это утечка амортизационной жидкости по причине деформации или нарушения целостности уплотнения штока.
2. В условиях больших нагрузок во время эксплуатации автомобиля детали, сделанные из резины, быстро изнашиваются и выходят из строя. Впоследствии это приводит к течи масла. Также причиной течи может стать высокая температура смазки, близкая к кипению, — около 95°С. Нагретое масло быстро вспенивается и неблагоприятно воздействует на резинотехнические детали.
3. Одна из самых распространенных проблем — это возникающие стуки. Причина кроется в изначально бракованной рулевой рейке Калины. Тарельчатая пружина слишком сильно прижимает в рейке вал-шестерню. Некоторые специалисты могут посчитать, что для устранения стуков будет достаточно подкрутить гайку. Стук при этом действительно заметно стихнет, но при выкручивании руля в правую или левую сторону звуки станут еще сильнее, а само рулевое колесо может заклинить во время управления автомобилем. Для исправления недостатков нужно заменить пружину. Сделать это можно прямо через салон автомобиля после разбора рулевого вала. В некоторых машинах приходится заменять и вал, и шестерню, и направляющую втулку в рулевой рейке для полного избавления от стуков. Зачастую неграмотная установка новых амортизаторных стоек тоже может стать причиной стука.

Если появились проблемы с амортизаторами, тянуть с ремонтом нельзя. Изношенные детали напрямую влияют на работу систем ABS и ESP. От исправности всех систем автомобиля зависит жизнь водителя и пассажиров.

Как проверить опорные подшипники на Калине

Перед заменой опорных подшипников на Ладе Калине, следует сделать диагностику и убедиться в том, что «опорник» вышел из строя, поэтому ознакомьтесь с признаками поломки:

• Щелчки, стуки «опорников» Калины (слышны под капотом, при работе амортизаторов);
• Слышен треск с передней стороны под капотом (при выполнении поворота);
• Ухудшается управляемость, увеличивается люфт у руля;
• Через руль чувствуются неровности на дороге.

В том случае, если такие признаки имеются, то 99% вероятности замена опорного подшипника передней стойки Калины неизбежна, но сначала сделайте диагностику.1. Поставьте автомобиль на ровную поверхность, откройте капот.2. Найдите верхнюю опору, прижмите это место ладонью3. Раскачайте автомобиль снизу вверх, чтобы опоры передних стоек Калины и амортизаторы заработали.4. Если почувствуете или услышите стуки, это значит, что пора сделать замену опорного подшипника. 5. Попросите помощника вращать руль и прислушайтесь, как работает узел, при исправном состоянии «опора» функционирует бесшумно.

Замена подшипника ступицы переднего колеса

Работу можно провести на ровной площадке, но удобнее на смотровой канаве или эстакаде. Заменить подшипник можно двумя способами — на автомобиле, не снимая поворотный кулак и не нару­шая тем самым угол развала колеса или предварительно демонтировав поворотный кулак. Работа показана на подшипнике сту­пицы правого колеса. Подшипник ступицы левого колеса заменяется аналогично. Ослабляем болты крепления колеса.

. и снимаем защитный колпак ступицы колеса, на который наде­то резиновое уплотнительное кольцо.

Бородком расправляем вмятый буртик гайки подшипника ступи­цы в двух местах. Затягиваем стояночный тормоз, включаем первую передачу и под­ставляем под колеса башмаки.

Головкой «на 30» ослабляем за­тяжку гайки подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие. Вывешиваем переднюю часть автомо­биля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает де­монтажу, поджимая элементы подве­ски вверх). Отворачиваем до конца гайку под­шипника ступицы.

. и снимаем шайбу. Снимаем диск тормозного механизма переднего колеса (см. «Замена диска тормозного механизма переднего ко­леса»). Выводим хвостовик корпуса наруж­ного шарнира привода из ступицы (см. «Снятие приводов передних ко­лес»). Подсоединяем шаровую опору к ку­лаку.

. и спрессовываем ступицу, нано­ся по ней удары через выколотку из мягкого металла. Спрессовать ступицу также можно с помощью диска тормозного меха­низма переднего колеса

Пропускаем через два диаметраль­но противоположных отверстия в диске болты М12х1,25 мм длиной около 130 мм (подходят винты креп­ления головки блока цилиндров) и вворачиваем их в отверстия сту­пицы на глубину, равную ее тол­щине. Резко ударяя диском по головкам болтов, спрессовываем ступицу. Затем чашечным съемником выпрессовываем подшипник из кулака, как показано ниже. Если ступицу снять таким образом не удалось, снимаем поворотный кулак. Для этого отворачиваем гайки бол­тов крепления амортизаторной стой­ки к поворотному кулаку, вынимаем болты (см. «Снятие амортизаторной стойки и ее разборка») и сни­маем поворотный кулак.

Устанавливаем поворотный ку­лак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходяще­го диаметра, прикладывая усилие к торцу ступицы.

Вынимаем ступицу из кулака. При этом наружная часть вну­треннего кольца подшипника остается на ступице.

Снимаем грязезащитное кольцо со ступицы.

Вставляем притуплённое зубило между торцами внутреннего коль­ца подшипника и ступицы и, нано­ся удары молотком по зубилу, сдвигаем внутреннее кольцо.

Съемником спрессовываем внут­реннее кольцо подшипника.

Щипцами для снятия стопорных колец снимаем стопорное кольцо.

Чашечным съемником выпрессовываем подшипник из поворот­ного кулака.

. и вынимаем его со съемником.

Вынимаем подшипник из съемника. Очищаем и смазываем внутреннюю поверхность поворотного кулака Надфилем зачищаем на ступице за­боины от зубила. Запрессовываем но­вый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника. При запрессовке ступицы опираемся шайбой съемника на внутреннее кольцо подшипника. Если подшипник заменялся на сня­том поворотном кулаке, то необхо­димо проверить и отрегулировать углы установки колес на СТО.

Трудности замены стоек на Калине

В процессе ремонта и дальнейшей эксплуатации новых установленных амортизаторов и амортизаторных стоек автовладелец встречается с новой проблемой. Неизношенные детали начинают барахлить еще быстрее, чем прежние родные запчасти. Некоторые, надеясь больше не сталкиваться с подобным недостатком, стремятся приобретать импортные запчасти. Зарубежные фирмы производят большой ассортимент запасных частей для амортизаторов и их комплектующих. Естественно, они лучшего качества, чем родные ладовские, и это создает большую конкуренцию нашему АвтоВАЗу. Казалось бы, проблема решена — нужно просто заменить отечественные изношенные запчасти импортными, более выносливыми и долговечными.

Не надо опускать руки и продавать Лада Калину. Выход из данной ситуации один: сделать неразборные амортизаторы разборными. Эту задачу можно выполнить самостоятельно, но лучше обратиться к профессионалу, поскольку такая работа достаточно сложная и требует от мастера определенных умений и опыта.

Для этого понадобится:

Верхнюю часть корпуса стойки нужно отпилить на токарном станке. Далее необходимо приварить на это место стакан с гайкой

Есть одно важное правило: при работе на станке и со сваркой нужно не повредить целостность деталей и соблюсти все оси. В асимметричном корпусе амортизаторы износятся еще быстрее.

Лада Калина — замена опорного подшипника своими руками

Перед разборкой и снятием передней стойки Калины с верхними опорами, обязательно изучите устройство узла. На схеме представлены заводские номера (артикулы) компонентов передней подвески.

Чтобы снять опорные подшипники передних стоек Лады Калина понадобиться комплект инструментов:1. Набор рожковых или накидных ключей: 9, 17, 19, 22.2. Головка на 13 с трещоткой.3. Съемник рулевых наконечников, тиски, динамометрический ключ (по возможности).4. Домкрат.5. Стяжки пружин амортизаторов.6. Пассатижи.7. Молоток.8. Смазка WD-40.

Как снять опорный подшипник на Калине — пошаговое руководство

Замена опор передних стоек Калины начинается подготовки автомобиля. Поставьте машину на ровную поверхность, если есть возможность на подъемник или яму. Включите первую передачу, снимите авто со стояночного тормоза. Последовательность демонтажа по порядку:

1. Откручиваем колесные болты, далее поднимаем авто домкратом, или подъемником как в нашем случае.
2. Получаем доступ к тормозному диску, но снимать его не потребуется, как и откручивать ступичную контргайку.

1. Переходим к поворотному рычагу и рулевой тяге. Сначала снимаем шплинт у крепежа. Далее откручиваем саму гайку.
2. После этого используем съемник наконечников, чтобы выпрессовать его из отверстия рычага или на крайний случай используйте молоток. Устанавливаем устройство, затягиваем резьбу и извлекаем наконечник.

1. Теперь отсоединяем от передней стойки тормозной шланг и провод датчика скорости.
2. Далее находим два болта крепления стойки к поворотному кулаку, смазываем их проникающей смазкой.

1. Чтобы открутить гайки, используем накидной ключ на 17, а так же головку с трещоткой.
2. Болты придется выбивать, используйте деревянную наставку, чтобы не повредить резьбу.

1. Нижняя часть модуля освобождена, переходим к верхней. Откручиваем три крепления передней стойки к стакану кузова.
2. Откручивая последнюю гайку, придерживайте стойку, или поставьте под неё упор, например снятое колесо. После этого извлекаем модуль с опорой и амортизатором в сборе.

1. На пружины снятого модуля подвески устанавливаем две стяжки. Как показано на фото, равномерно с обеих сторон сжимаем пружину амортизатора.

1. Продолжаем сжимать амортизатор, пока верхняя опора не освободится от натяжения пружины, и только после этого откручиваем гайку штока. Используем ключ на 19.

1. Теперь снимаем верхнюю часть опоры (чашку), под которой расположен «опорник». Извлекаем старую деталь и переходим к замене.

Замена опорного подшипника у Калины (ВАЗ 1118, 1119, 1117)

Замена и установка опорных подшипников на Калине начинается с проверки состояния остальных элементов модуля: нижняя чашка, буфер хода, отбойник, гофра, пружины амортизатора. По необходимости их потребуется заменить. О том, как правильно поставить опорный подшипник на Калину и поменять его, по порядку описано ниже.

1. Перед сборкой передней сойки убедитесь, что концы пружины амортизатора упираются в специальные выступы у нижней и верхней чашки.
2. На верхнюю чашку ставим резиновую проклаку, сверху которой новый «опорник», маркировкой изделие ориентируем вверх.

1. Сверху п/ш устанавливаем верхнюю часть опоры (крышку).
2. Теперь наживляем гайку штока амортизатора, которую закручиваем до упора.

1. Разжимаем стяжки пружины амортизаторов. Гайку штока подтягиваем динамометрическим ключом, моментом, указанным в таблице в конце статьи.
2. Собранный модуль устанавливаем обратно, сначала крепим его к стакану кузова. Сборку производим в обратной последовательности: прикручиваем рулевой наконечник к рычагу, стойку крепим на два болта к поворотному кулаку, а конце монтируем колесо. На этом замена закончена.

Замена ступичного подшипника lada kalina sedan (ваз калина)

Если при покачивании вывешенного колеса ощущается значительный люфт или во время движения слышен шум (вой, гудение), возможно, подшипник ступицы вышел из строя. Шум может усиливаться в поворотах и на неровностях. Если у вас появились признаки неисправности подшипника, то лучше не тянуть с его замной, так как его может заклинить. Если подшипник заклинит на ходу, то это приведет к неравномерному износу протектора колеса, возможно к его порче, к потере управляемости автомобиля, а в худшем случае к ДТП. В этой статье мы расскажем о том, как поменять подшипник на ступице заднего колеса автомобиля «Лада Калина» своими силами.

В ступице установлен двухрядный шариковый подшипник 2 (рис. 1), который во время эксплуатации не требует регулировки и смазки, то есть на всем протяжении срока эксплуатации, он не нуждается в каком либо обслуживании.

Рис. 1. Ступица заднего колеса Лада Калина: 1 — грязеотражательное кольцо; 2 — подшипник ступицы; 3 — ступица; 4 — упорная шайба; 5 — гайка крепления ступицы; 6 — уплотнительное кольцо; 7 — колпак ступицы; 8 — стопорное кольцо; 9 — ось ступицы

Регламент периодического осмотра и замены ремня генератора на Калине

Многие новоиспеченные обладатели транспортных средств то ли от продолжительной радости, то ли по незнанию вспоминают о наличии гибкой связи под капотом только после загорания лампы на приборной панели. В технической документации автомобиля указаны эксплуатационные нормативы, по истечении которых элементы передачи крутящего момента должны быть сняты и установлены новые:

• ролик натяжителя через 60 000 км;
• ремень через 30 000 км.

Специалисты настоятельно рекомендуют ежемесячно проводить плановый ТО резинового привода, состоящий из несложных действий по внешнему осмотру. Деталь нуждается в замене при обнаружении следующих дефектов:

• трещины;
• потертости;
• расслоения;
• замасливание;
• порезы.

Высокочастотный свист, появляющийся при включении электрических потребителей, также говорит о необходимости замены ремня генератора на Калине или, как минимум, о регулировке его натяжения.

Как отремонтировать переднюю стойку Лада Калина

Снимаем и ремонтируем амортизационную стойку при износе верхней опоры, подшипника, пружины и самой телескопической стойки.

Телескопическая стойка не ремонтируется — подлежит замене.

Для снятия и установки понадобятся ключи на 13, 17, 19, головка на 19.

Работу лучше всего выполнять на подъемнике, но можно выполнять на ровной площадке, используя домкрат и страховочную подставку.

Желательно заменять обои стойки, если даже неисправна только одна.

Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса. Ослабьте болты крепления переднего колеса. Приподнимите домкратом переднюю, часть автомобиля и снимите колесо.

Отсоединяем наконечник рулевой тяги от поворотного рычага стойки. Для этого:

Источники

• http://zamena-podshipnikov.ru/zamena-opornogo-podshipnika-lada-kalina.html
• http://expertvaz.ru/lada-kalina/zamena-amortizatorov.html
• http://autoruk.ru/lada-kalina/podveska-lada-kalina/zamena-perednei-stoiki-avtomobilia-lada-kalina

Лада Калина – подшипник передней ступицы

Маркировка подшипника передней ступицы – 6-256707АКЕ12.

При выборе производителя запчастей передней ступицы для Лады Калины встает вопрос о производителях. Перечислим российских производителей:

• 23 ПЗ (г.Вологда, маркировка VBF) – радует соотношению цены и качества;
• СПЗ-4 (г.Самара, маркировка SPZ GROUP) – вариант среднего качества;
• ЕПК (г.Саратов, маркировка 3ПЗ, VPZ) – не дорогой вариант, выбирайте если на найдете 23 ПЗ.
• Craft, АПП – не советуются для покупки.

Подшипник передней ступицы Калина — размеры

Параметры и размеры подшипника 6-256707:

1. Диаметр отверстия: 35 мм;
2. Внешний диаметр: 68 мм;
3. Высота: 37 мм;
4. Частота оборотов: 3500 об./мин.

Процесс замены переднего ступичного подшипника

Новый ступичный подшипник Лада Калина

Для замены переднего ступичного подшипника на Ладе Калине потребуется определенный инструментарий, а именно: головка на 30, тонкое зубило, обвёртка, пассатижи для снятия стопорных колец, оправки.

Схема деталей ступицы и поворотного кулака

Когда собран весь инструмент, можно перейти непосредственно к процессу замены:

1. Снимаем «клемму-минус» с аккумулятора.
2. Демонтируем колесо с автомобиля.

Вид снятого колеса Калина

Снимаем суппорт и тормозной барабан

Вид демонтированной ступицы

Демонтированный поворотный кулак

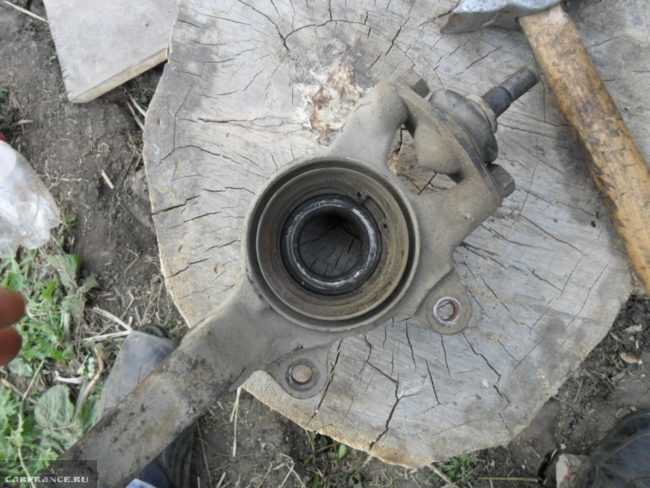

Снятый поворотный кулак

При помощи молотка и тисков выпрессуем ступицу с поворотного кулака

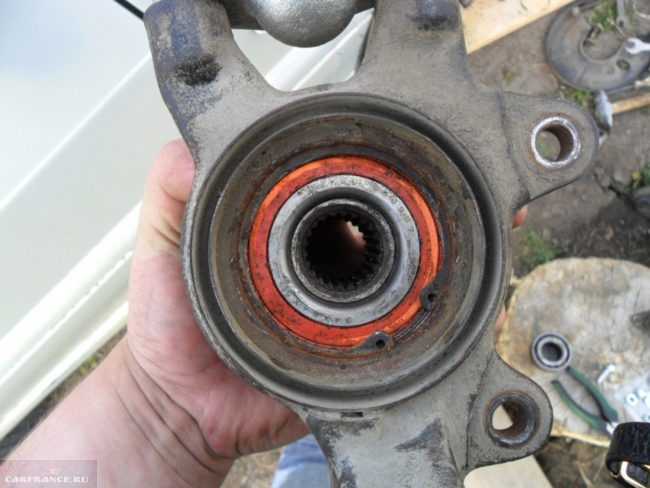

Подшипник ступицы на поворотном кулаке

Демонтируем стопорное кольцо подшипника ступицы

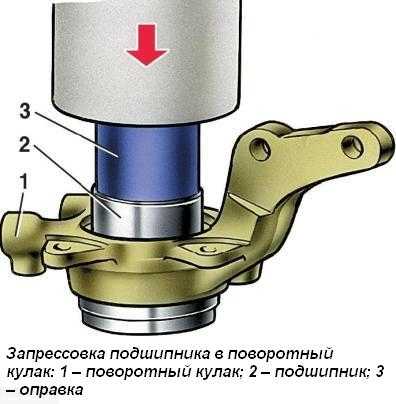

Впрессуем новый подшипник ступицы

Впрессованный новый подшипник

Вот и все, подшипник заменен, и необходимо провести эти же операции с противоположной стороны.

Выбор запасной части

К выбору подшипника на Калину стоит относиться тщательно, поскольку именно от качества этого изделия будет зависеть, насколько хорошо вращаются передние колеса, а также держится вертикальный люфт колеса. Существует несколько вариантов покупки переднего ступичного подшипника на Калину.

Оригинальный подшипник

Оригинальный каталожный номер переднего ступичного подшипника – 1118-3103020. Средняя стоимость изделия составляет около 1500 рублей. В его комплект входит: подшипник, натяжная гайка и стопорное кольцо. Производство АвтоВАЗ.

Аналоги

Ступичный подшипник PILENGA

Оба производителя зарекомендовали себя на рынке достаточно хорошо и производят качественные запасные части. Средняя стоимость изделий составляет 1000 рублей. Комплектация стандартная, и ничем не отличается от АвтоВАЗ.

Как показывает практика, также подходят на Калину ступичные подшипники от ВАЗ-2108, но существует нюанс, поскольку он на несколько сотых мм меньше. Поэтому эксперты не рекомендуют его устанавливать, ведь случались случаи, когда он после установки проворачивался.

Альтернативный способ ремонта системы

При замене амортизаторов все не так просто, как может показаться на первый взгляд. Одна смененная деталь может повлечь за собой замену многих других запчастей. Срок службы амортизационной системы Лады Калины намного меньше возможного возраста самого автомобиля. Амортизаторы за время эксплуатации машины приходится менять от 4 до 6 раз.

Передние амортизаторные стойки обойдутся потребителю приблизительно в 2000-3000 руб. Задние амортизаторы на автомобиль Лада Калина будут стоить на 1000 руб. дешевле. Нужно также учитывать стоимость их установки и необходимость замены других деталей машины в процессе монтажа.
