Замена ступичного подшипника lada kalina sedan (ваз калина)
Если при покачивании вывешенного колеса ощущается значительный люфт или во время движения слышен шум (вой, гудение), возможно, подшипник ступицы вышел из строя. Шум может усиливаться в поворотах и на неровностях. Если у вас появились признаки неисправности подшипника, то лучше не тянуть с его замной, так как его может заклинить. Если подшипник заклинит на ходу, то это приведет к неравномерному износу протектора колеса, возможно к его порче, к потере управляемости автомобиля, а в худшем случае к ДТП. В этой статье мы расскажем о том, как поменять подшипник на ступице заднего колеса автомобиля «Лада Калина» своими силами.
В ступице установлен двухрядный шариковый подшипник 2 (рис. 1), который во время эксплуатации не требует регулировки и смазки, то есть на всем протяжении срока эксплуатации, он не нуждается в каком либо обслуживании.
Рис. 1. Ступица заднего колеса Лада Калина: 1 — грязеотражательное кольцо; 2 — подшипник ступицы; 3 — ступица; 4 — упорная шайба; 5 — гайка крепления ступицы; 6 — уплотнительное кольцо; 7 — колпак ступицы; 8 — стопорное кольцо; 9 — ось ступицы
Замена подшипника переднего колеса Лада Калина
Чтобы определить разрушение подшипника нужно поднять домкратом автомобиль с проверяемой стороны до отрыва колеса от дороги.
Поставить под порог кузова прочную подставку (треногу) и немного опустите автомобиль, чтобы нагрузить подставку.
Покачайте колесо в вертикальной плоскости, взявшись одной рукой за верх, а другой за низ колеса.
Повышенный стук со стороны центральной части колеса свидетельствует о большом зазоре в подшипнике ступицы.
Не поддавайтесь уговорам «умельцев», рекомендующих для устранения зазоров затянуть гайку ступицы усилием, которое выше, чем 225,0-250,0 Нм (22,5 – 25,0 кгс м).
Это может привести к разрушению подшипника.
Заменить подшипник можно на автомобиле, не снимая поворотный кулак или предварительно сняв поворотный кулак.
Детали передней ступицы на рисунке 2.
Поддеваем отверткой защитный колпак ступицы колеса
Снимаем защитный колпак ступицы колеса, на который надето резиновое уплотнительное кольцо.
Бородком расправляем вмятый буртик гайки подшипника ступицы в двух местах.
Затягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса башмаки.
Головкой на 30 ослабляем затяжку гайки подшипника ступицы.
Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.
Вывешиваем передок автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх).
Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.
Снимаем диск тормозного механизма переднего колеса. Выводим хвостовик корпуса наружного шарнира привода из ступицы.
Подсоединяем шаровую опору к кулаку и спрессовываем ступицу, нанося по ней удары через выколотку из мягкого металла.
Спрессовать ступицу также можно с помощью диска тормозного механизма переднего колеса.
Пропускаем через два диаметрально противоположных отверстия в диске болты М12х1,25 мм длиной около 130 мм (подходят винты крепления головки блока цилиндров) и вворачиваем их в отверстия ступицы на глубину, равную ее толщине.
Резко ударяя диском по головкам болтов, спрессовываем ступицу.
Затем чашечным съемником выпрессовываем подшипник из кулака.
Если ступицу снять таким образом не удалось, снимаем поворотный кулак.
Для этого отворачиваем гайки болтов крепления амортизаторной стойки к поворотному кулаку, вынимаем болты и снимаем поворотный кулак.
Устанавливаем поворотный кулак на губки тисков и выпрессовываем ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.
Вынимаем ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице
Снятие ступицы с полуоси автомобиля
Итак, первым делом, когда машина стоит еще на колесах, необходимо сорвать гайку крепления ступицы, предварительно поддев и вынув защитный пластиковый колпачок по центру колеса. Также срываем болты колесного диска, и подняв машину домкратом, окончательно их выворачиваем.
Колодки, в принципе, можно не снимать, но я проводил работу, когда их уже не было. До конца отворачиваем гайку задней ступицы, как это показано на фото:
Далее начинается самое интересное. Бывает такое, что даже от небольшого усилия рук, потянув на себя, ступица без проблем снимается с полуоси, но такое встречается не всегда, к счастью. Идеальным вариантом при демонтаже воспользоваться специальным съемником с поворотными захватами. Одеваем его на ступицу, захватывая за внутреннюю часть и закручиваем ключом центральный шток съемника, тем самым стягивая ступицу с полуоси.
В результате после нескольких оборотов болта, все без проблем демонтируется. Окончательный результат можно посмотреть внизу:
Со снятием вроде бы сложного ничего нет, но дальше будет немного поинтереснее, особенно без съемника подшипников.
Демонтаж и замена подшипника задней ступицы на Калине
Далее всю работу удобнее всего проводить таким образом, чтобы зафиксировать все в неподвижном состоянии. Идеальным вариантом для этого будут тиски. Когда все зажали как следует, берем щипцы и извлекаем с их помощью стопорное кольцо:
После этого переворачиваем ступицу обратной стороной и опять же плотно фиксируем ее в тисках.
И теперь берем подходящую по размеру проставку, чтобы по площади примерно подходила к подшипнику и наставляем ее сверху. Я в этом случае использовал головку на 30 — ту самую, которой откручивал ступичную гайку, надев на нее вороток. И нанося аккуратные, но сильные удары, выбиваем подшипник вниз:
Если тиски по размеру небольшие, то вскоре подшипник начнет упираться снизу, что и было в моем случае. Поэтому я подложил два небольших отрезка деревянной палки между верхней частью тисков и самой ступицей, чтобы до конца без проблем выполнить эту операцию.

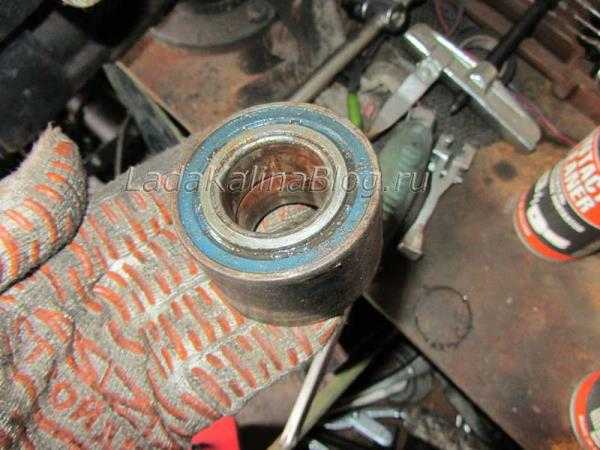

И получается вот он конечный результат всех наших мучений:
