Генератор ваз 2110, 2111, 2112

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи;
отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;

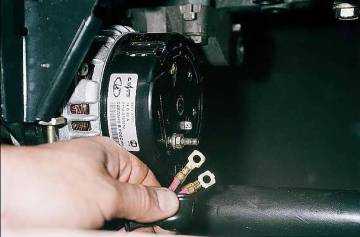

отсоединить провода генератора;
открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.

Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.

Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке.
После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.

Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40.
Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.

Подобрав оправку по диаметру наружной обоймы подшипника забить его на место.
Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником.
Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора. Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника

ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор.

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения.
После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

Натяжка ремня производится по следующему алгоритму:

• при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
• затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.

Требуется ли замена. Диагностика и проверка подшипников генератора на ВАЗ 2110

Признаки определяющие, что подшипники генератора ВАЗ 2110 неисправны:

• Свист, гул при вращении ротора в генераторе;
• Нестабильность зарядки АКБ, из-за проблем с вращением вала;
• Проворачивается шкив;
• Сильный нагрев из-за трения изношенных частей;
• Шум генератора смотрите на видео.

Шум переднего подшипника генератора ваз 2110

Если появляются перечисленные признаки, и у вас возникают подозрение в том, что подшипник неисправен, тогда проведите простейшую диагностику:

1. Снимите ремень со шкива;
2. Заведите автомобиль;
3. Если свист, гул, а так же другие признаки исчезнут, это означает, что требуется поставить новый подшипник генератора.
4. Далее переходим к ремонту генератора ВАЗ.
5. Посмотрите, как проверить узел самостоятельно на видео.

Как проверить подшипники генаратора ВАЗ

Причины по которым подшипник выходит из строя:

1. Износ частей п/ш (дорожки качения обойм, тела качения, сепаратор, уплотнения).
2. Недостаточное количество или вытекание смазки.
3. Проворачивание наружной обоймы в корпусе или внутренней на валу ротора (из-за низкой точности изделия или при износе деталей).
4. Попадание внутрь элемента абразивных частиц, появляется скрип.
5. Истечение срока эксплуатации до отказа.
6. Дисбаланс шкива, неисправность ремня.
7. Проворачивание шкива.

Когда необходимо менять?

Если генератор автомобиля в ходе работы начинает скрипеть и выть — это главный признак того, что необходимо срочно заменить подшипники. Вой, как правило, возникает из-за отсутствия смазки в сепараторах этих деталей. Как вариант, сепаратор подшипника может просто разрушиться из-за износа или усталостных напряжений. Здесь есть один нюанс, о котором обязательно следует упомянуть. Иногда на ВАЗ 2110 из района генератора доносится не вой, а тонкий, едва различимый скрип, который автовладелец может принять за скрип вышедшего из строя подшипника. Но чаще всего это скрипит помпа или этот звук издаёт ролик на ремне ГРМ. Чтобы понять, что скрипит именно подшипник генератора, следует снять ремень. Если звук не пропал, значит, проблема именно в подшипниках.

Renault Megane › Бортжурнал › Замена подшипников генератора и установка шкива генератора 2110

АХТУНГ! НЕ РЕКОМЕНДУЕТСЯ К ПОВТОРЕНИЮ ЗАМЕНА РОДНОГО ШКИВА НА ВАЗовский! (кроме как до сервиса 100км дотянуть) В ВИДУ ОТСУТСТВИЯ ОБГОННОЙ МУФТЫ ПРОИЗОЙДЕТ «ПЕРЕСКАКИВАНИЕ» ремня и его РАЗРУШЕНИЕ, С ПОСЛЕДУЮЩИМ ЗАТЯГИВАНИЕМ ОБРЫВКОВ ПОД ВЕДУЩУЮ ЗВЕЗДУ ПРИВОДА ГРМ

Значит, совсем достал меня шорох из под капота, начал было подозревать даже выжимной… Однако запах горелой резины в пробках убедил меня обратить свой взор на генератор, его подшипники и шкив. Скинул ремень доп оборудования и вынес приговор — подшипники генератора. Было обеденное время, снял генератор, принес в мастерскую и стал разбирать.Скажу сразу, генератор BOSCH.

Первым препятствием стало снятие шкива с вала генератора. В ходе творческих поисков было придумано такое приспособление:

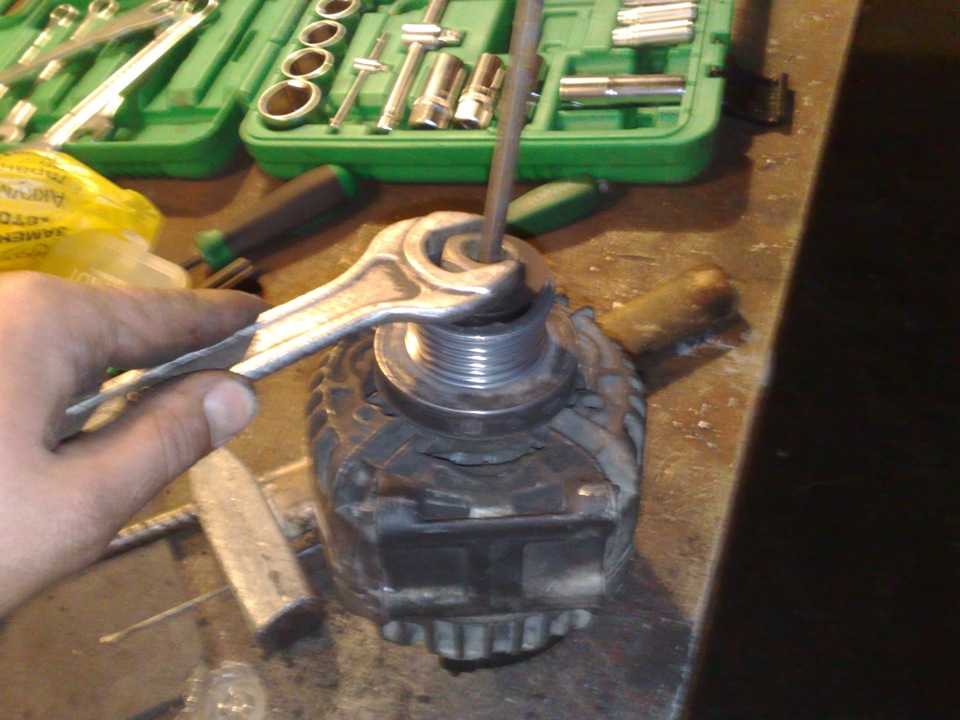

Внутрь гайки вставляется гайка на 27, затем в вал вставляется шестигранник на 8, шестигранник держится ключом, или головкой, а гайка поворачивается против часовой стрелки, и выкручивается таким образом. Генератор при этом надо зажать в тисках нежно (а не как на картинке у меня). Гайка откручивается, шкив снимается. Во время этой процедуры я понял, что попал еще на шкив. Ибо он сильно люфтил в радиальной плоскости, и задевал корпус генератора, даже протер небольшие канавки снизу.

Дальше следует разборка генератора, откручиваются все что можно открутить снизу (или сзади) — плюсовые контакты, крышка, диодный мост, реле регулятор с щетками, снимается и кладется рядом. Хотя собственно оно не реле как таковое, а схема на 3 транзисторах, но для краткости пусть будет по старинке- реле регулятор.

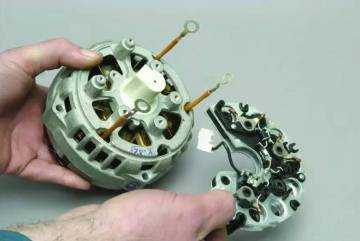

Далее, откручиваются 4 болта, скрепляющие половинки генератора, и нижняя( задняя) часть с диодным мостом снимается с ротора. Можно слегка помочь себе отверткой, усилие там есть, но небольшое.

Дальше надо открутить 4 винта с потайной головкой со стороны шкива. Они крепят упорную пластину переднего подшипника. После этого берем трехлапый съемник подходящего размера, лапами хватаем под переднюю крышку, упором упираемся в вал, и стягиваем крышку с подшипника.

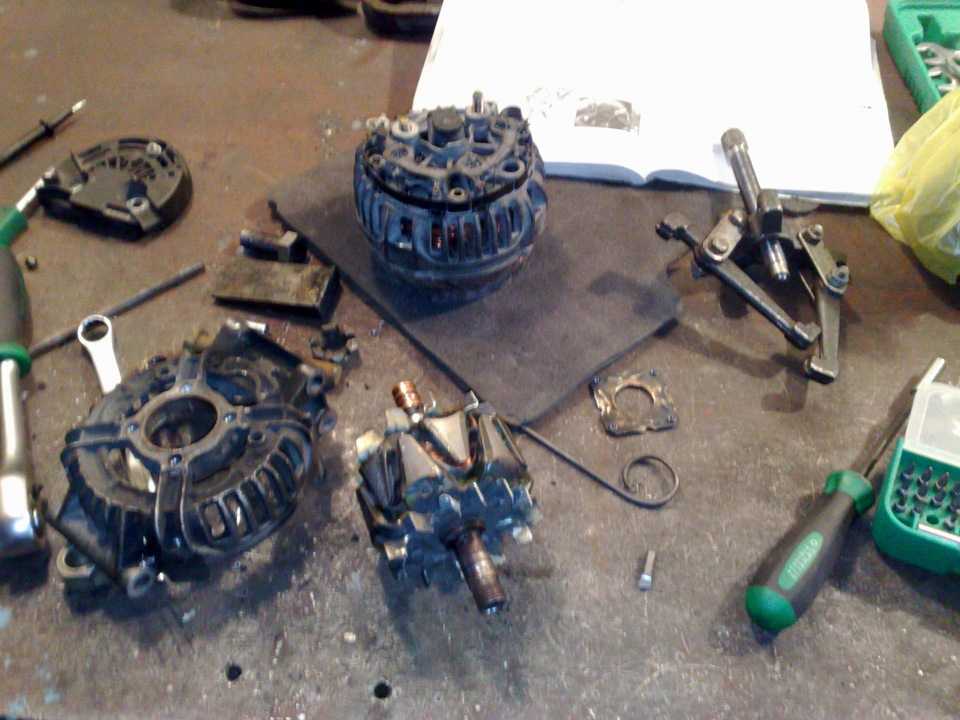

После этого у нас будет такая картина

Теперь можно осмотреть подшипники. Задний (малеьнкий) менять не стал, признаков износа обнаружено не было. А вот передний, был изношен в хлам просто. Подшипник был куплен от «десяточного» генератора, вологодский (VBF) за 110 рублей. Каталожный номер его 6303, он же 180303.Задний подшипник вроде 6003, в отличие от «десяточного», который 6202. Разница во внутреннем посадочном диаметре, у нашего -17 мм, внешний 35. У 6202 внутренний 15 мм, внешний тоже 35.

Заодно был куплен шкив генератора 2110 17мм. Там 2 разновидности, 17 и 15, вот 17 — наш размерчик. А так же, купил «ремкомплект крышки генератора 2110», но он не пригодился.

Основной секас был со снятием переднего подшипника. Сверху него находится дистанционная шайба, порядком приржавевшая.Съемником подлезть под нее было невозможно, вместе с подшипником она не полезла, поэтому пришлось ее аккуратно сбить.К сожалению фотографий этого процесса нет, ибо к этому моменту телефон был поставлен на зарядку, но попробую описать словами. Облил ее жидкостью WD40,с помощью зубила провернул ее на валу на пару оборотов. Якорь при этом НЕЖНО зажат в тиски через старый ремень. Далее, вбивал зубило между шайбой и подшипником, равномерно и с разных сторон, пока шайба не начала двигаться на снятие. Дальше подцепил ее съемником и снял.Подшипник съемнику не поддался и был варварски надпилен отрезной машинкой, не повредив однако при этом вал. Надпиленный подшипник снялся легко.

Теперь можно и приступить к сборке.

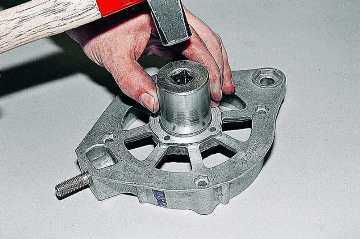

Подшипник запрессовывается с внутренней стороны передней крышки генератора подходящей оправкой за внешнее кольцо обоймы легкими постукиваниями молотка, и крышка подшипника ставится на место. Хотел поставить крышку из ремкомплекта, но она не подошла по размерам, да и сама была какая то хлипкая.

Замена заднего и переднего подшипников генератора Ваз 2110 (2114, 2112, 2111, 2115)

Перед тем как приступить к замене подшипника посмотрите подробное видео снятия генератора и его разборки.

Как снять и разобрать генератов ВАЗ 2010

Процесс по замене делиться на операции:

1. Подготовительные мероприятия;
2. Снятие, и дальнейший разбор механизма;
3. Демонтаж старых деталей;
4. Ремонт и установка новых деталей, замена, сборка, монтаж, проверка работоспособности узла.

Устройство генератора ВАЗ 21ХХ, подготовка к ремонту

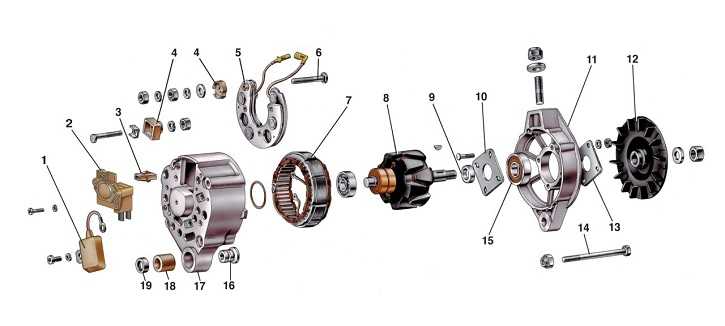

Деталировка узла представлена на двух схемах, в собранном и разобранном виде.

Чтобы поставить подшипники подготовьте комплект инструмента:

• Головки с трещоткой, ключи (27, 13, 10, 8, и на 17 – желательно два);
• Минусовая, крестовая отвертки;
• Тиски;
• Молоток;
• Пассатижи;
• Съемник двух контактный с лапками;
• Жидкость WD-40 и маркер.

Далее поставьте автомобиль на место с хорошим освещением над капотом, чтобы снять механизм без затруднений, откройте капот, найдите ремень на шкивах, а так же клеммы. Теперь переходим к снятию генератора и демонтируем подшипник.

Процесс демонтажа генератора и замена старых подшипников

1. Сначала отсоединяем минусовую клемму аккумулятора, затем клеммы самого устройства. Для этого требуется открутить крепления этих клемм.
2. Изучите схему крепежей, чтобы приступить к демонтажу механизма.

1. Далее снимается защита картера, затем забираемся под машину. Далее откручиваем крепления, которые крепят генератор к раме (позиции 5, 2 на схеме). Подробно процесс показан на фото.
2. Рукой придерживаем механизм при откручивании последнего крепежа.

1. Вынимаем агрегат, убираем грязь, протираем ветошью. Резьбовые соединения смазываем WD-40.
2. Теперь переходим к снятию защитной задней крышки из пластика на генераторе, делаем это аккуратно отверткой.

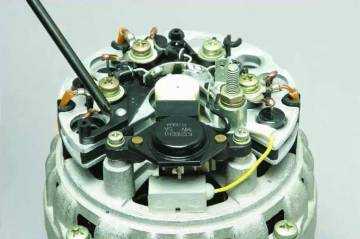

1. Откручиваем крепления щёткодержателей и регулятор напряжения крестовой отверткой. Последовательность показана на фото.

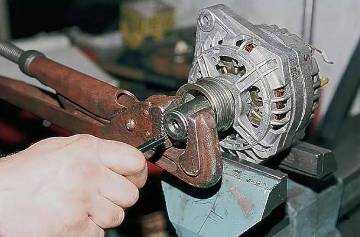

1. После этого снимаем шкив с оси, зажимаем изделие в тиски.
2. Разводным или другим ключом откручивается гайка на шкиве, чтобы вал не прокручивался, вставляем шестигранник в специальный паз на торце.

1. Теперь снимаем шайбу и разбираем корпус агрегата, открутив соответствующие болты, перед этим обязательно сделайте метку положений половинок корпуса маркером. Весь процесс разборки показан на фотографиях.

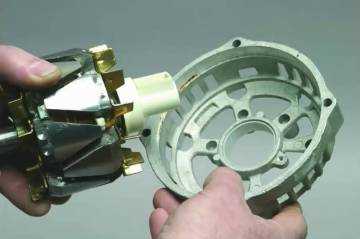

1. Снимаем пластиковый кожух и передний шарикоподшипник, получив доступ к якорю.

1. Теперь спрессовываем задний подшипник генератора с якоря двумя способами:

1. Используя съемник с двумя лапками;
2. Без съемного устройства, используя два рожковых ключа на 19 (смотрите видео, как снять подшипник генератора без съемника).

Как без съемника снять подшипник с якоря генератора

1. Далее выпрессовываем элемент качения из крышки генерирующего агрегата.
2. Выбиваем молотком с оправкой под наружный размер шарикоподшипника (размеры см. ниже), так же подойдет головка на 27.

Замена заднего и переднего подшипника генератора Ваз 2110

1. Перед тем как сделать установку нового подшипника в генератор Ваз 2110 следует протереть ветошью посадочные поверхности (ротор, отверстие крышки корпуса).
2. Далее аккуратно вынимаем уплотнение, добавляем густую смазку в шарикоподшипник, например Литол.
3. Приступаем к запрессовке заднего подшипника на вал. Для этого закрепите узел в тисках, наставьте новую деталь на вал, при помощи трубы и молотка напрессуйте деталь на ротор. Усилие прилагаем строго на внутреннюю обойму.

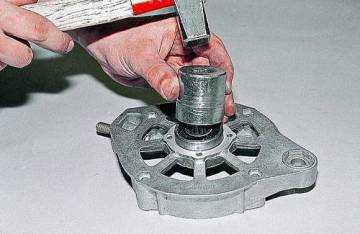

1. Запрессовываем передний подшипник в переднюю крышку генератора при помощи старого элемента качения или головки на 27. Ровно, без перекосов вставляем новое изделие в отверстие, сверху ставим старый элемент, далее молотком забиваем деталь в отверстие. Усилие прилагаем только на наружное кольцо.

1. После замены подшипников следует сборка механизма в обратной последовательности, устанавливаем его обратно на автомобиль. Порядок сборки посмотрите на видео.
2. На этом замена окончена. Не забудьте почитать советы и рекомендации в конце статьи.

Замена подшипника генератора ВАЗ

Какие типы подшипников стоят на десятке: номера и размеры деталей

Подшипники в генераторах автомобилей ВАЗ 2110 закрытого типа, шариковые, однорядные, имеют двухстороннее уплотнение.

• Маркировка переднего — 6202 2RS (в отечественных каталогах под номером 180202).
• Задний подшипник — 6103 2RS (он же — 24940220).

Ещё на рынке можно встретить ступицы 23 ГПЗ (это Вологда) и 3 ГПЗ (это Саратов). Покупать подшипники, на которых ступицы не промаркированы, категорически не рекомендуется. Также нельзя покупать китайские генераторные подшипники, которые сейчас встречаются повсеместно, поскольку качество этих подшипников не выдерживает никакой критики.
