Замена подшипника генератора lada 21063 (ваз 21063) своими руками

Неисправности генератора на ВАЗ 2106

Как и любой другой механизм в составе транспортного средства, генератор «шестёрки» может некорректно работать, ломаться и выходить из строя. Однако крайне редки случаи неожиданных поломок, так как водитель всегда может отследить возникновение «болезни», заметив её первые признаки.

Загорелась контрольная лампа зарядки

На панели приборов расположена лампа, отражающая работоспособность генератора. Она может как моргать, так и гореть в постоянном режиме. В любом случае, срабатывание этого индикатора считается первым сигналом неполадок в работе генератора.

Причина неисправности

Способы устранения

Проскальзывание ремня привода генератораОбрыв в соединении между штекером «85» реле контрольной лампы заряда и центром «звезды» генератораРазрегулировано или повреждено реле контрольной лампы заряда аккумулятораОбрыв в цепи питания обмотки возбужденияРазрегулирован или поврежден регулятор напряженияИзнос или зависание щеток генератора;окисление контактных колецОбрыв или короткое замыкание на «массу» обмотки возбуждения генератораКороткое замыкание одного или нескольких положительных диодов генератораОбрыв в одном или нескольких диодах генератораОбрыв в соединении между штекерами «86» и «87» реле контрольной лампы зарядаОбрыв или межвитковое замыкание в обмотке статора

Отрегулируйте натяжение ремня генератораПроверьте и восстановите соединениеПроверьте реле, отрегулируйте или замените егоВосстановите соединениеЗачистите контакты, отрегулируйте или замените регулятор напряженияЗамените щеткодержатель со щетками; протрите кольца тряпкой, смоченной в бензинеПрисоедините выводы обмотки к контактным кольцам или замените роторЗамените радиатор с положительными диодамиЗамените выпрямительный блок генератораВосстановите соединениеЗамените статор генератора

Не заряжается аккумулятор

Генератор может работать, но зарядка на АКБ не идёт. Это основная проблема Г-221.

Причина неисправности

Способы устранения

Слабое натяжение ремня генератора: проскальзывание при большой частоте вращения и работе генератора под нагрузкойОслаблено крепление наконечников проводов на генераторе и аккумуляторной батарее; окислены выводы аккумуляторной батареи; повреждены проводаНеисправна аккумуляторная батареяРазрегулирован или поврежден регулятор напряжения

Отрегулируйте натяжение ремня генератораОчистите выводы аккумуляторной батареи от окислов, затяните зажимы, замените поврежденные проводаЗамените аккумуляторной батареюЗачистите контакты, отрегулируйте или замените регулятор

Аккумулятор выкипает

При некачественном подключении генератора возможна проблема с АКБ.

Причина неисправности

Способы устранения

Плохой контакт между «массой» и корпусом регулятора напряженияРазрегулирован или поврежден регулятор напряженияНеисправна аккумуляторная батарея

Восстановите контактОтрегулируйте или замените регулятор напряженияЗамените аккумуляторную батарею

Генератор работает очень шумно

Сам по себе прибор должен издавать звуки при работе, так как ротор постоянно вращается. Однако если звук работы чрезвычайно громок, необходимо остановиться и выяснить, в чём дело.

Причина неисправности	Способы устранения
Ослаблена гайка шкива генератораПовреждены подшипники генератораМежвитковое замыкание обмотки статора (вой генератора)Скрип щеток	Подтяните гайкуЗамените подшипникиЗамените статорПротрите щетки и контактные кольца хлопчатобумажной салфеткой, смоченной в бензине

Как поставить радиатор ВАЗ 2107

Установка генератора не вызывает особых сложностей, так как нет нужды бороться с приржавевшими болтовыми соединениями. Порядок действий при установке обратный снятию. После установки генератора необходимо установить ремень и произвести его натяжение. Если затянуть слабо, ремень будет буксовать при нагрузке на генератор, издавая характерный свист. Чрезмерное натяжение ремня приведет к преждевременному износу подшипника генератора. Проверить правильность натяжения ремня легко: он должен прокручиваться руками вдоль продольной оси на 90 градусов. Если угол меньше – ремень перетянут. Если больше – ослаблен.

После установки генератора, подключения к нему проводов и натяжения ремня можно подключать клеммы аккумулятора.

Все готово для проверки. Можно заводить двигатель. Работоспособность генератора можно проверить вольтметром, измерив напряжение на аккумуляторе. При заведенном двигателе автомобиля напряжение бортовой сети должно быть 14 вольт.

Генераторы для ВАЗ 2106 «шестерка»: выбираем подходящую модель по артикулу

Штатный генератор на «шестерке» работает при напряжении 14 Вольт и выдает порядка 42 Ампер. Тем не менее большинство водителей устанавливают генераторы большей мощности – более сильный агрегат позволяет подключать дополнительное электрооборудование.

Однако требуется помнить, что сильное увеличение мощности генератора требует замены магистральной проводки в автомобиле – в противном случае высок риск возгорания кабелей из-за перегрева.

Производитель	Товарный артикул	Номинальная мощность, А	Рабочее напряжение, В	Примерная стоимость, руб.
ЗиТ	9402-3701000	42	14	4 200
ЗиТ	9402-3701002	55	14	5100
БАТЭ	Г221А-3701000	50	14	4700
БАТЭ	Г221А.3701000-02	65	14	5500
АТЭ	372.3701000	42	14	4100
АТЭ	372.3701043	55	14	4950

Диагностика и проверка неисправностей в Г-221

Самостоятельная проверка генератора начинается с предохранителя. Возможно, благодаря этой процедуре удастся избежать дорогостоящего ремонта.

Если устройство издает посторонние звуки, нужно проверить их природу: свист, вой или писк генератора указывают на износ подшипников – самая распространенная болезнь генератора ВАЗ-2106. Свист, который появляется при увеличении оборотов двигателя, также может указывать на ослабление приводного ремня генератора.

Работоспособность диодов (расположены в выпрямителе) проверяется с помощью мультиметра, установленного в режим «проверка диодов». К плюсу или минусу выпрямителя крепят плюсовой щуп мультиметра, а к выводу фазы присоединяют минусовой щуп, после чего меняют их местами. Одинаковые показатели мультиметра в таком случае указывают на неисправность диодов. Еще одним признаком скорой поломки диодного моста является окисление его контактов.

Обмотка возбуждения ротора– ее следует проверить на наличие обрывов или замкнутых витков, для этого также используют мультиметр. Прибор включается в режим «измерение сопротивления», и подсоединяется к контактным кольцам Г-221. Сопротивление должно быть в пределах 1,8-5 Ом. Если выявленное значение ниже 1.8 Ом, значит в обмотке имеется короткое замыкание. Если значение выше 5 Ом – обмотка получила обрывы.

Обмотка статора должна быть выполнена проверка на «пробой». Для этого она отсоединяется от блока выпрямителя,и проверяется все темже мультиметром. Бесконечно большие значения свидетельствуют про отсутствие контакта между массой (корпусом) и статорными обмотками.

Разборка генератора ВАЗ 2107

Для комплексного ремонта нужны съемник для демонтажа подшипника с вала, оправки для запрессовки и выбивания подшипника в крышке генератора.

Последовательность работ:

открутить гайку крепления шкива и крыльчатки при помощи торцового ключа, удерживая ротор отверткой, чтобы он не провернулся;
демонтировать шкив и крыльчатку, вынуть шпонку, снять шайбы с вала;
открутить винты крепления реле регулятора напряжения и снять его, предварительно отсоединив колодку провода;
снять реле регулятора вместе со щеточным узлом;
открутить гайки и вытащить болты крепления крышки генератора;
сбить переднюю крышку при помощи ударов резинового молотка по валу (крышку необходимо упереть в деревянный брусок);
снять с вала дистанционную втулку;
проверить состояние подшипника в передней крышке;

Совет: для проверки подшипника необходимо покачать внутреннее кольцо подшипника, удерживая крышку. Если имеется люфт, подшипник необходимо заменить.

при необходимости открутить гайки крепления подшипника;

Внимание: если гайки не откручиваются, следует спилить конца болтов крепления. При сборке необходимо установить новые болты и после затяжки гаек расклепать их конца керном

выбить подшипник из крышки при помощи выколотки (оправки);
упереть заднюю крышку в пару деревянных брусков и выбить ротор, используя выколотку из мягкого металла и молоток;
проверить состояние заднего подшипника (аналогично переднему);
при необходимости заменить подшипник, стянув его с ротора съемником;
открутить гайки, удерживающие диодный мост ВАЗ 2107 и выводы обмотки;
вынуть болты;
снять обмотку статора;
визуально проверить состояние обмотки;
если обмотка имеет обрывы или почернела от перегрева, заменить ее;
снять гайку вывода генератора и изолирующую шайбу;
демонтировать диодный мост;
снять конденсатор, открутив винт крепления;
извлечь болт крепления выпрямительного блока;
проверить обмотки ротора и статора контрольной лампой;
проверить диодный мост генератора ВАЗ 2107 на наличие пробитых диодов.

Процесс замены генератора на Лада Веста

Замена генератора на автомобиле Лада Веста выполняется согласно пошаговой инструкции, которая приведена ниже.

Установить автомобиль на эстакаду или над смотровой ямой.
Подложить под задние колеса противооткатные башмаки.
Зафиксировать машину стояночным тормозом.
Поддомкратить правое переднее колесо.
Подставить опору, предотвращающую падение автомобиля.
Открутить крепления правого переднего колеса и снять его.
Открутить саморезы, которые фиксируют локер в колесной арке.

Отворачивание креплений локера

Убрать защитный подкрылок.

Демонтаж подкрылка

Снять штатную защиту днища. Она крепится с помощью 13 болтов. При их прикипании требуется обильно полить места фиксации проникающей смазкой.

Снятие штатной защиты

Поддеть с помощью отвертки пластиковый колпачок, который закрывает ролик.

Поддевание колпачка

Снять пластиковый колпачок.

Изъятие колпачка

Ослабить гайку, которая прижимает ролик. Так как работа проводится в стесненных условиях, наиболее удобно использовать накидной ключ.

Послабление гайки

Вставить биту Torx T-55 диной не более 28 мм в технологическое отверстие, которое находится на ступице шкива.

Вставка биты

Провернуть биту против часовой стрелки. Для этих целей следует воспользоваться небольшим воротком. Проворачивать биту следует перестать, когда натяжение ремня достаточно ослабнет.

Послабление ремня

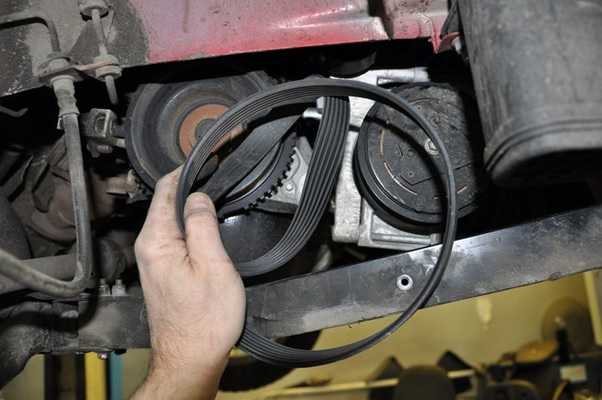

Снять ремень генератора.

Ремень

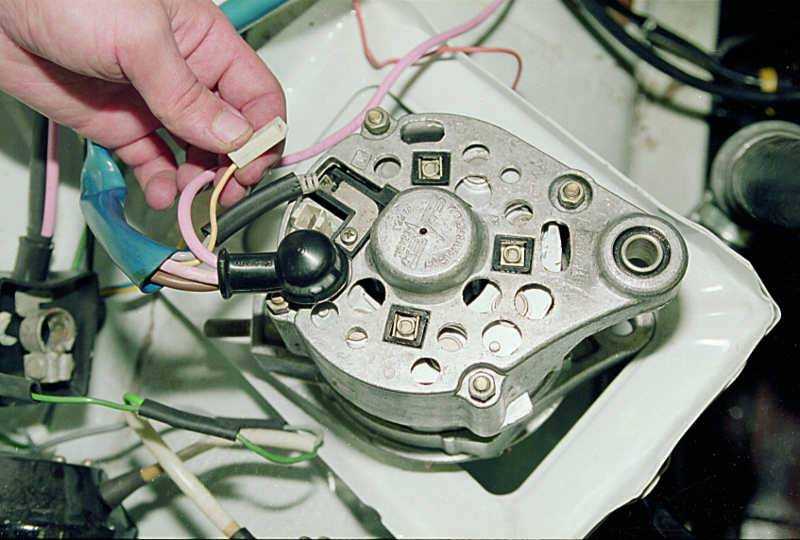

Отключить электрические провода от генератора.

Отсоединение генератора

Открутить болты, которые крепят генератор.

Расположение болтов

Изъять генератор.
Установить новый узел в порядке обратном снятию.
Проконтролировать работоспособность генератора и уровень напряжения бортовой сети.

Демонтаж и снятие генератора с ВАЗ 2106: пошаговая инструкция

Алгоритм извлечения генератора на «шестерке» не является сложным и свободно выполняется одной парой рук. Для демонтажа потребуется стандартный набор гаечных ключей, а также небольшой молоток или монтажная лопатка, пассатижи. Снятие агрегата выполняется в следующей последовательности:

В первую очередь необходимо откинуть силовые клеммы от аккумуляторной батареи – это позволит предотвратить короткое замыкание в проводке и удар током;
Далее находим генератор и откручиваем все провода, ведущие к агрегату. В зависимости от сечения проводки, некоторые кабеля могут быть прикручены к токопроводящим частям гайками на «19»;
После удаления проводки необходимо аккуратно отпустить крепление агрегата к верхнему кронштейну – это позволит немного отодвинуть генератор от посадочного места, что снизит напряжение на приводном ремне. Сам ремень также необходимо снять, стараясь не повредить натяжное устройство;
Далее переходим под днище автомобиля и демонтируем защиту картера при ее наличии. Затем необходимо выкрутить крепления на нижней части фиксирующего кронштейна, после чего генератор можно извлекать.
Удобнее всего будет демонтаж агрегата через днище автомобиля.

Разборка и ремонт генератора на ВАЗ 2106: детальный гайд для новичков

Для разборки генератора потребуется не больше 30 минут свободного времени, а также набор из гаечных ключей или торцевых головок, пассатижи, молоток и удлинители. Процедура осуществляется в четкой последовательности по данному алгоритму:

Демонтированный генератор переворачиваем верхней крышкой вверх, после чего находим фиксирующие болты. Крепления необходимо выкрутить, предварительно добавив к трещотке удлинитель;
После извлечения болтов необходимо аккуратно вытащить шкив генератора и разделить агрегат на 2 половины. Верхняя часть устройства содержит ротор с щетками и подшипником, нижняя – статор с обмоткой, а также выпрямительного реле;
Далее в первую очередь необходимо осмотреть состояние щеток и щеткодержателей – данные детали истираются при большом пробеге и часто являются причиной неработоспособности генератора. После проверки элементов осматриваем состояние подшипника на шкиве и прозваниваем ротор мультиметром;
Затем переходим к нижней части агрегата

Для демонтажа статора придется снять изоляционную и токопроводящую обмотку – во время извлечения важно не повредить элементы. Далее прозваниваем мультиметром статор и проверяем выпрямительное реле;
В случае определения неисправностей требуется заменить все поврежденные детали

При этом требуется помнить, что ремонт генератора осуществляется модульным образом, то есть путем замены сборных комплектующих – самостоятельно ремонтировать поврежденные ротор или статор не рекомендуется в целях предотвращения короткого замыкания;
После ремонта собираем устройство по данной инструкции в обратном порядке
Во время монтажа генератора на автомобиль также требуется обратить внимание на состояние приводного ремня – при необходимости данная запчасть также должна быть заменена.

Самостоятельный ремонт генератора позволит неплохо сэкономить на обслуживании автомобиля, однако не стоит приобретать подержанные комплектующие или пренебрегать толщиной изоляционной обмотки. В противном случае отреставрированный агрегат прослужит крайне недолго.

Выявление неисправностей генератора

В автомобилях модельного ряда ВАЗ классика наиболее часто о поломке генератора или неисправности проводки этого прибора сигнализирует лампа зарядки аккумуляторной батареи, постоянно горящая красным светом при работающем двигателе.

Демонтаж генератора

Эта лампа расположена на щитке приборов в центре нижней части тахометра, над ней нарисован прямоугольник с плюсом и минусом. В нормальном состоянии она загорается при включении зажигания, но тут же гаснет после пуска силового агрегата.

О поломке генератора ВАЗ 2106 может информировать свистящий шум, появляющийся во время работы мотора в передней части подкапотного пространства, а также быстрая разрядка нового исправного аккумулятора.

При появлении вышеуказанных симптомов следует провести диагностику. Сначала необходимо измерить натяжение приводного ремня генератора. Для этого нужно надавить на ремень между шкивами помпы и генератора с усилием в 10 кгс. Если прогиб составит более 1,5 см, следует подтянуть ремень.

Если проблема не исчезла, необходимо проверить исправность реле генератора (регулятора напряжения). Перед проведением теста следует убедиться в исправности контакта этого реле с «массой» и, если нужно, подтянуть гайки, с помощью которых оно крепится к кузову. Алгоритм действий.

Сначала отключаются все электроприборы, которые можно выключить.
Затем заводится двигатель.
После пуска мотора количество оборотов коленвала доводится до 2500-3000.
С помощью вольтметра или мультитестера измеряется напряжение на контактах аккумулятора.

Если напряжение меньше 13,9 или больше 14,5 В, это означает, что регулятор пора менять.

Регулятор расположен в левой боковой части моторного отсека (по ходу движения авто), почти в углу, возле бачка гидропривода сцепления. Для его замены нужно выполнить следующие действия.

Пометить фломастером или запомнить, к каким контактам устройства подключаются 2 провода.
Открутить 2 гайки.
Отсоединить 2 провода и выбросить старый регулятор.
После этого установить новое реле, выполняя операции в обратной последовательности.

Если и после этого лампа зарядки аккумулятора продолжает гореть при заведенном моторе, придется ремонтировать генератор. Но сначала ищем обрыв в проводке. Если его нет, приступаем к демонтажу агрегата.

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Задача генератора — обеспечивать бесперебойную работу всех электрических систем машины и АКБ

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

Водитель поворачивает ключ в замке зажигания.
Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
Именно в обмотке появляется магнитное поле.
Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Штатное устройство для «шестёрки»

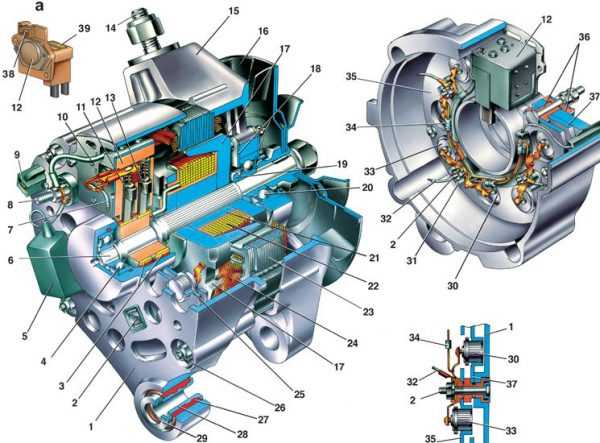

Устройство генератора Г-221

Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

Устройство надёжно фиксируется в мотору и подключается к различным системам авто

Обмотка

В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

Медная толстая проволока редко рвётся или перегорает, поэтому эта часть генератора считается наиболее долговечной

Реле-регулятор

Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

Маленькая пластина со встроенной схемой для контроля напряжения на выходе

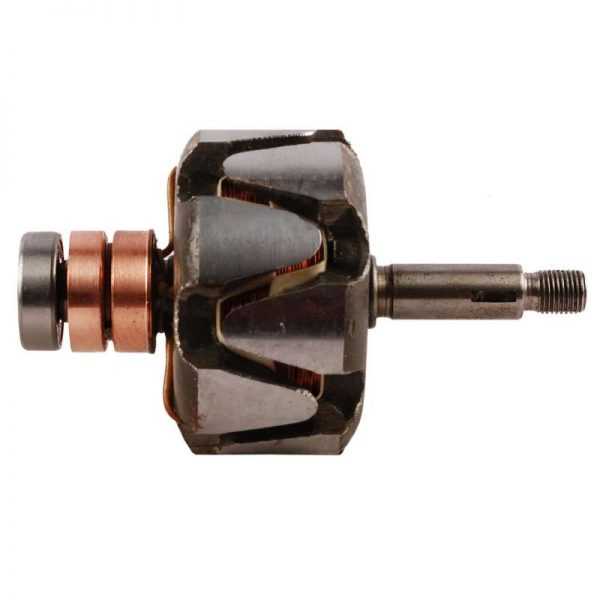

Ротор

Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

Ротор — главный вращающийся элемент генератора

Щётки генератора

Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

Внешняя сторона щёток может быстро изнашиваться, из-за чего наблюдаются перебои в работе генератора ВАЗ 2106

Диодный мост

Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

Из-за специфичной формы водители часто называют диодный мост «подковой»

Шкив

Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

Один из элементов генератора

Как снять, разобрать и отремонтировать генератор на ВАЗ 2106

Генератор Г-221 на «шестёрке» нельзя назвать простым устройством. Поэтому, чтобы провести те или иные ремонтные работы, потребуется тщательная подготовка, так как придётся сначала снять устройство в машины, а потом его разобрать.

Демонтаж генератора с автомобиля

Чтобы быстро и безопасно снять Г-221 с машины, рекомендуется заранее подготовить инструменты:

рожковый ключ на 10;
рожковый ключ на 17;
рожковый ключ на 19;
монтажная лопатка.

Разумеется, проще всего работать на остывшем двигателе, поэтому надо дать машине немного постоять после поездки.

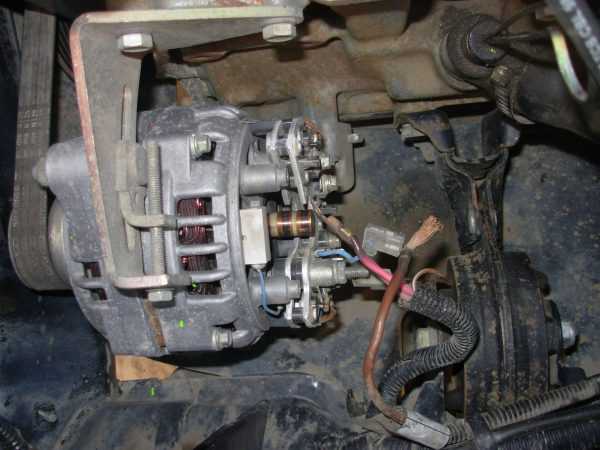

Генератор держится на двух длинных шпильках

Процесс снятия генератора производится по данной схеме:

Ослабить нижнюю гайку фиксации генератора. После чего ослабить гайку на другой шпильке.
Снять гайки вместе с шайбами.
Сдвинуть генератор немного вперёд (по отношению к двигателю).
Это движение позволит легко снять ремень (сначала со шкива генератора, потом со шкива коленвала).
Снять провода от вывода.
Отсоединить провод от штекера обмотки.
Снять провод от щёткодержателя.
Сразу же рекомендуется подписывать провода по цвету и месту подключения, так как при обратной установке генератора могут возникнуть проблемы.
Далее открутить гайку со шпильки нижнего крепления генератора.
Снять генератор со шпилек.

Видео: инструкция по демонтажу

Разборка генератора

После того как устройство было демонтировано, необходимо разобрать его для последующего ремонта. Для этого поменяем комплект инструментов:

рожковый ключ на 19;
накидной ключ на 19;
трещотка (можно добавить удлинитель);
головка на 8;
головка на 10;
небольшой молоток.

Мекие детали рекомендуется складывать с отдельные ёмкости, чтобы не потерять

Далее при необходимости можно слегка почистить корпус устройства от грязи и приступать к разборке:

Выкрутить четыре гайки крепления на задней крышке.
Ключом на 19 открутить гайку крепления шкива (для этого потребуется тщательно зафиксировать генератор в тисках).
После этого можно разъединить устройство на две части. Если половинки заклинило, можно слегка постучать по ним молотком. В итоге в руках должны остаться две равнозначные части: ротор со шкивом и статор с обмоткой.
С ротора снять шкив.
Вытащить из полости корпуса и шпонку.
Далее потянуть на себя и сам ротор вместе с подшипником.
Другая часть генератора (статор с обмоткой) тоже разбирается на детали, достаточно просто потянуть обмотку на себя.

Видео: инструкция по разборке

После разборки необходимо уточнить, какой именно элемент генератора нуждается в замене. Дальнейший ремонт не представляет особенной сложности, так как все составляющие генератора взаимозаменяемы и легко снимаются/одеваются.

Устройство генератора

Основными конструктивными элементами автомобильного генератора являются:

ротор;
статор;
корпус;
подшипники;
шкив;
щётки;
регулятор напряжения.

Устройство генератора ВАЗ 2105: а — регулятор напряжения и щёточный узел у генераторов выпуска с 1996 г.; 1 — крышка генератора со стороны контактных колец; 2 — болт крепления выпрямительного блока; 3 — контактные кольца; 4 — шариковый подшипник вала ротора со стороны контактных колец; 5 — конденсатор 2,2 мкФ±20% для подавления радиопомех; 6 — вал ротора; 7 — провод общего вывода дополнительных диодов; 8 — зажим “30” генератора для подключения потребителей; 9 — штекер “61” генератора (общий вывод дополнительных диодов); 10 — провод вывода “Б” регулятора напряжения; 11 — щётка, соединенная с выводом “В” регулятора напряжения; 12 — регулятор напряжения ВАЗ 2105; 13 — щётка, соединенная с выводом “Ш” регулятора напряжения; 14 — шпилька для крепления генератора к натяжному устройству; 15 — крышка генератора со стороны привода; 16 — крыльчатка вентилятора со шкивом привода генератора; 17– полюсный наконечник ротора; 18 — шайбы крепления подшипника; 19 — дистанционное кольцо; 20 — шариковый подшипник вала ротора со стороны привода; 21 — стальная втулка; 22 — обмотка ротора (обмотка возбуждения); 23 — сердечник статора; 24 — обмотка статора; 25 — выпрямительный блок; 26 — стяжной болт генератора; 27 — буферная втулка; 28 — втулка; 29 — поджимная втулка; 30 — отрицательный диод; 31 — изолирующая пластина; 32 — фазный вывод обмотки статора; 33 — положительный диод; 34 — дополнительный диод; 35 — держатель положительных диодов; 36 — изолирующие втулки; 37 — держатель отрицательных диодов; 38 — вывод “В” регулятора напряжения; 39 — щёткодержатель

Чтобы знать, каким образом функционирует генератор, нужно разобраться в назначении каждого элемента более детально.

Ротор

Ротор, он же якорь, предназначен для создания магнитного поля. На валу этой детали расположена обмотка возбуждения и медные контактные кольца, к которым припаиваются выводы катушек. Подшипниковый узел, установленный в корпус генератора и посредством которого вращается якорь, выполнен из двух шарикоподшипников. На оси ротора также закреплена крыльчатка и шкив, через который механизм приводится в действие ремённой передачей.

Ротор генератора предназначен для создания магнитного поля и представляет собой вращающиеся катушки

Статор

Статорные обмотки создают переменный электрический ток и объединяются посредством металлического сердечника, выполненного в виде пластин. Чтобы избежать перегрева и замыкания между витками катушек, провода покрываются несколькими слоями специального лака.

С помощью статорных обмоток создаётся переменный ток, который поступает на блок выпрямителей

Корпус

Корпус генератора состоит из двух частей и выполнен из дюралюминия, что сделано для облегчения конструкции. Чтобы обеспечить лучший отвод тепла, в корпусе предусмотрены отверстия. Посредством крыльчатки тёплый воздух из устройства выгоняется наружу.

Щётки генератора

Работа генераторной установки невозможна без таких элементов, как щётки. С их помощью к контактным кольцам ротора подводится напряжение. Угольки заключаются в специальный пластмассовый щёткодержатель и устанавливаются в соответствующее отверстие генератора.

Регулятор напряжения

Реле-регулятор контролирует напряжение на выходе рассматриваемого узла, не давая ему повышаться более 14,2–14,6 В. В генераторе ВАЗ 2105 применяется регулятор напряжения, совмещённый со щётками и фиксируемый посредством винтов с тыльной стороны корпуса источника электроэнергии.

Регулятор напряжения представляет собой единый элемент со щётками

Диодный мост

Назначение диодного моста довольно простое — преобразовывать (выпрямлять) переменный ток в постоянный. Деталь выполнена в форме подковы, состоит из шести кремниевых диодов и крепится к задней части корпуса. Если хотя бы один из диодов выходит из строя, нормальное функционирование источника электроэнергии становится невозможным.

Диодный мост предназначен для выпрямления переменного тока в постоянный с обмоток статора для бортовой сети
