Диагностика и перечень работ по ремонту
Покачивание колеса в вертикальной плоскости двумя руками
Осуществлять диагностику автомобиля рекомендуется каждые 15 тысяч километров пробега
Очень важно, при этом, тщательно осматривать шарниры рычагов, а также производить проверку состояния верхних и нижних шаровых опор, амортизаторов, пружин и самих рычагов. Если дефекты отсутствуют, следует просто сделать развал-схождение
Проверка состояния резинометаллических шарниров
Самостоятельный ремонт ходовой включает в себя широкий перечень работ, а именно:
- Монтаж новых верхних либо нижних опор.
- Замена нижних и/или верхних рычагов.
- Монтаж новых шарниров на нижних и верхних рычагах.
- Замена пружин.
- Замена амортизаторов подвески.
- Замена сальников и смазки подшипников.
- Регулировка ступичных подшипников.
- Замена подушек стабилизатора.
Замер глубиномером штангенциркуля расстояния от сферической головки пальца до внешней части крышки шарнира
После выполнения данных работ либо одной из них следует в обязательном порядке сделать развал-схождение.
ЗАМЕНА ПЕРЕДНИХ ПРУЖИН ПОДВЕСКИ ВАЗ 2106 — ДЕТАЛЬНАЯ ИНСТРУКЦИЯ.
- Пока автомобиль «на колесах» сорвите «болонником» крепежные болты колеса.
- Поддомкратьте автомобиль винтовым домкратом с той стороны с которой собираетесь менть пружину подвески.
- Далее необходимо вывесить колесо и полностью его снять с автомобиля.
Самостоятельная замена пружин передней подвески ВАЗ 2106
ПОСЛЕ ЭТОГО СНИМИТЕ АМОРТИЗАТОР, ЭТО ДЕЛАЕТСЯ СЛЕДУЮЩИМ ОБРАЗОМ:
- Для этого используйте ключ на «6, 13, 17 и 19».
- Шток необходимо удерживать от проворачивания ключом.
- Далее ослабляете степень затяжки гайки и снимаете ее.
- Также снимите шайбу подушки, пружинную шайбу и верхнюю подушку крепления амортизатора.

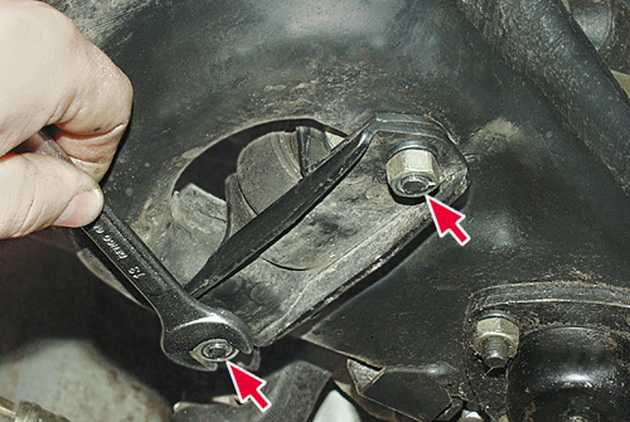

8. Открутите две крепежные гайки кронштейна к рычагу и демонтируйте пружинные шайбы.
9. Достаньте амортизатор низом, используя монтажное отверстие в рычаге.

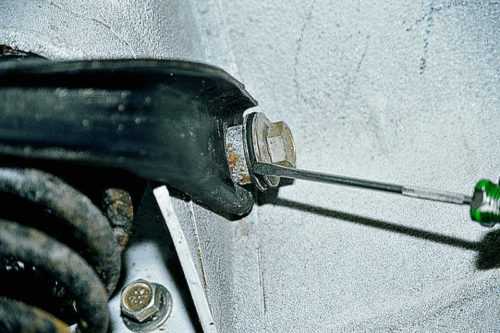

10. Отпустите крепежные гайки, которыми нижний рычаг крепится к оси, но не спешите их снимать.
ТЕПЕРЬ ПРИШЛА ОЧЕРЕДЬ ВТОРОГО ДОМКРАТА (ГИДРАВЛИЧЕСКОГО)
11. Установите его под нижний рычаг, затем немного поднимите его, для нагрузки подвески и выравнивания нижнего рычага.
Самостоятельная замена пружин передней подвески ВАЗ 2106
12. Снимите стабилизатор поперечной устойчивости.
13. Открутите гайки скобы стабилизатора, и демонтируйте скобу с резиновой подушкой.
14. Открутите не до конца гайку, которая держит палец в ухе поворотного кулака, теперь можете снять нижнюю шаровую опору.
15. Опустите домкрат и выбейте молотком палец опоры, для этого нужно несколько раз ударить по нижнему ушку поворотного кулака.
16. Когда нижняя шаровая опора снята, снова установите домкрат под нижний рычаг, однако теперь нет необходимости нагружать подвеску.
17. После этого гайку пальца шаровой опоры можно выкрутить полностью, не спеша, аккуратно опустите вниз нижний рычаг. Помогайте себе монтажной лопаткой, отодвигая ею стабилизатор в сторону, таким образом, чтобы он не цеплял шпильки крепления скобы.
18. Теперь полностью разгрузите подвеску и уберите домкрат в сторону.
19. Подготовьте крепкую веревку или проволоку, с ее помощью нужно подтянуть верхний рычаг как можно выше, чтобы обеспечить для себя доступ к пружине передней подвески.
Самостоятельная замена пружин передней подвески ВАЗ 2106

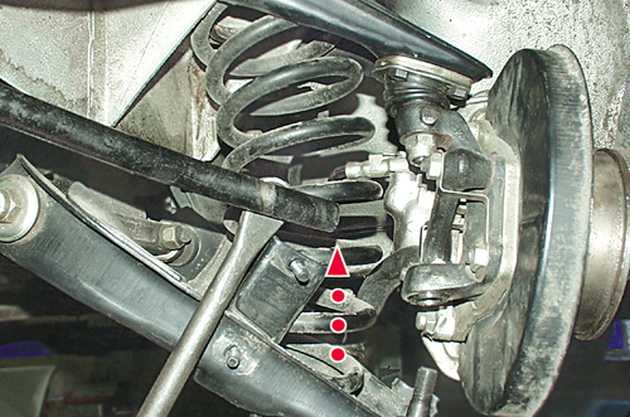

20. Возьмите монтажку и подденьте ею нижний конец пружины, затем аккуратно выведите его из опорной чашки нижнего рычага.
21. Снимите пружину подвески, достаньте прокладку пружины из верхней опорной чашки.
Теперь когда ничего не мешает, замена пружины передней подвески может быть проведена.
Чтобы заменить переднюю пружину сделайте следующее:

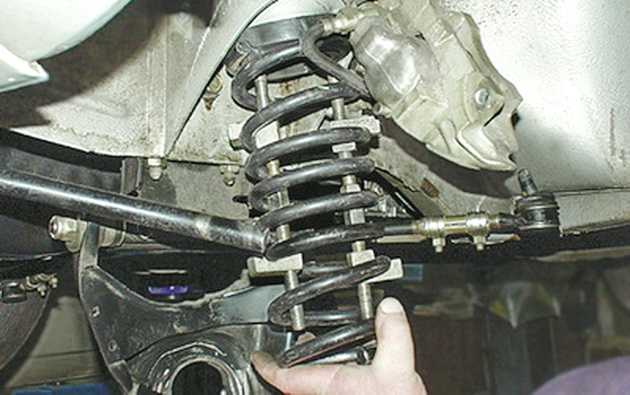

1. Возьмите новую пружину, закрепите на ней прокладку, (для этого используйте обычную изоленту) и установить ее на место.
Самостоятельная замена пружин передней подвески ВАЗ 2106
2. Установите монтажную лопатку в отверстие для амортизатора и придерживая ею пружину произведите фиксацию нижнего витка. Посмотрев на поверхность нижнего рычага, можно увидеть винтовую поверхность, показывающую правильное положение пружины. Помогая себе монтажкой необходимо отрегулировать правильное положение пружины по отношению к винтовой поверхности.
3. Выставив правильное положение нижнего витка, установите домкрат под рычаг и создайте нагрузку на пружину, затем монтажной лопаткой произведите окончательную посадку пружины на винтовую поверхность.
4. Увеличьте нагрузку на пружину и при помощи монтажки установите штангу стабилизатора в положение между двух крепежных шпилек скобы стабилизатора.
Сборка производится в обратной последовательности.
Вот теперь можно сказать, что замена передних пружин подвески ВАЗ 2106 завершена.
Устройство передней подвески
Этот агрегат устроен следующим образом: механические рычаги передней подвески ВАЗ 2106 сопряжены с кулаком поворотного вида посредством шарнирных систем шарового типа.
Пружинный элемент передней подвески вверху ограничен плоскостью опорной чаши с прокладкой из резины и направлен в установочное место передней кузовной стойки. Снизу край пружины держится на основании опорной чаши рычага нижнего крепления. Поперечный стабилизатор курса предназначен для снижения угла крена в боковой плоскости кузовного оперения при совершении транспортным средством поворотного маневра. Он сделан в виде консоли, для его производства применяется специальная пружинная сталь с необходимыми добавками. Ее края закрепляются в седловинах креплений рычагов нижнего расположения с помощью обойм, действие которых смягчают подушки из резины.
Сама поперечина передней подвески ВАЗ 2106 крепится к передним лонжеронам. Амортизаторы-телескопы расположены внутри плоскости пружины и крепятся снизу к рычажному механизму, а сверху – в опорном стакане, расположенном в брызговиках (внутренней полости крыльев) автомобиля. Кинематическая схема передней подвески ВАЗ 2106 и ее подробное описание находится на нашем интернет-ресурсе.
Важно: при определении люфта в ступичных подшипниках и в шаровых опорах методом покачивания из стороны в сторону поднятого переднего колеса достаточно трудно различить конкретное место дефекта. При нажатии тормозной педали, и наличии люфта причину следует искать в дефекте шаровых опор
Целиком передняя подвеска ВАЗ 2106, фото которой представлено на нашем сайте, представляет единый слаженный механизм, служащий для смягчения дефектов дорожного полотна и придания устойчивости транспортному средству при движении на больших скоростях.

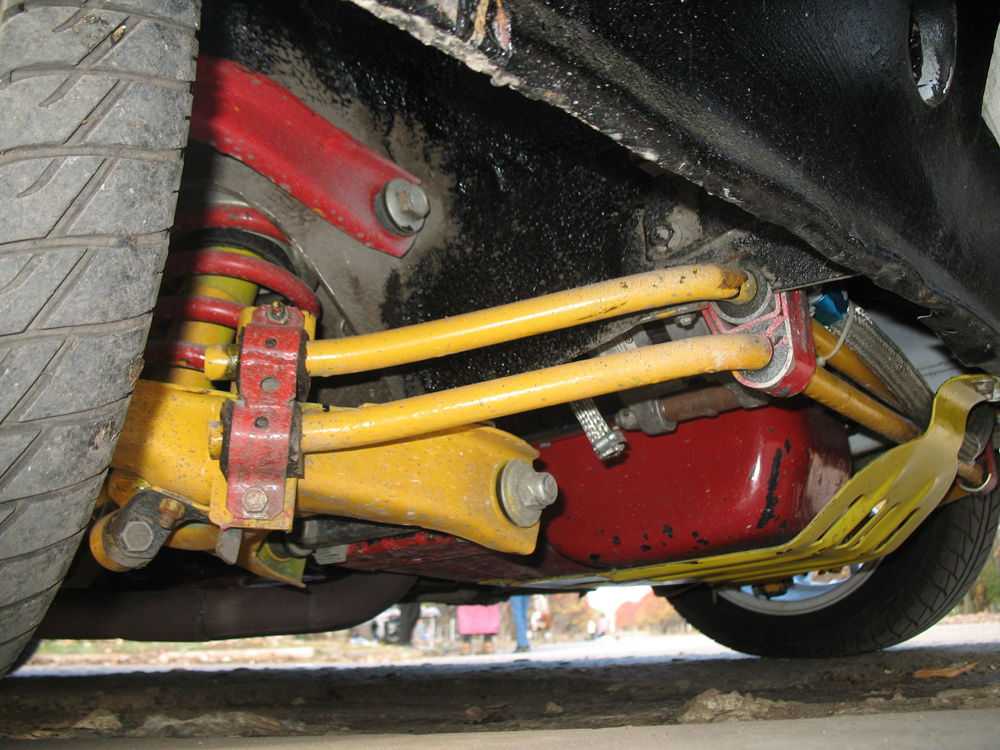

Цели выполнения тюнинга подвески
Только несведущие граждане уверены в том, что тюнинг осуществляется только с целью повышения уровня эстетики авто. На самом деле такие манипуляции проводятся и для того, чтобы обеспечить комфортную, безопасную езду, отличную манёвренность, повышенный скоростной режим, жёсткую посадку.
Многие сталкивались с ситуацией, когда приходилась чувствовать себя некомфортно, только лишь потому, что участок дороги, по которому совершается движение, не сопровождается идеальной гладкостью. К сожалению, очень часто такие поездки завершаются в лучшем случае ссадинами, гематомами, а иногда и ушибами.
Если владелец авто пожелает внести хотя бы чуточку изменений, например, выполнить тюнинг подвески ВАЗ-2106, тот же самый участок автодороги уже не будет провоцировать таких же негативных эмоций, поскольку «шестёрка» будет вести себя уже иначе.
Именно по этой причине многие активно задумываются над тем, чтобы провести тюнинг задней подвески ВАЗ-2106.
Цели проведения тюнинга
Очень важно уяснить, что тюнинг ходовой ВАЗ-2106 и подвески должен быть системным. Нельзя допускать замены лишь одних деталей, забывая о том, что они находятся в плотной связке с другими комплектующими
В частности, если владелец «шестёрки» решается заменить пружины, установив вместо заводского образца спортивные пружины, но при этом игнорируя заменой амортизаторов и сайлентблоков, достичь желаемого не получится. Кроме этого, назвать такие манипуляции тюнингом задней подвески категорически нельзя, поскольку никаких улучшений точно не будет.
Именно по этой причине опытные автовладельцы настоятельно рекомендуют тем, кто находится в размышлениях, как улучшить подвеску ВАЗ-2106, совершать только системные замены, осуществлять все действия в комплексе.
Во время проведения таких мероприятий можно усовершенствовать переднюю распорку, стабилизатор, опору силового агрегата, а также штангу задней балки.
