Патрубки системы охлаждения ваз 2110, 2111, 2112 (видео)

Как слить тосол

None Для слива подошел очень хорошо отрезок садового шланга (около 1.5м) Собственно и все. Слив охлаждающую жидкость, я открутил два хомута порванного патрубка и заменил его на новый.

Вот где порвался патрубок.

Оторвать бы руки, ноги и мужитский инструмент тому карлику знающему, а может и написавшему камасутру, с маленькими ручками, которые изгибаются во все стороны. Машине уже 13 лет. Качество резино-технических изделий производства Россия оставляет желать лучшего.

Короче потек (лопнул) патрубок с термоса на печку. И все было бы супер, если бы конструкция моей печки не уходила корнями к истокам создания карбюраторной версии ваз 2110-12. Еще и деятель, который туда лазил поставил хомуты чере часть тела на которой нормальные люди сидят.

громко ругаюсь матом и начинаю разбирать это чудо(вище) в надежде найти в Челябинске силиконовые патрубки. Пока разобрал, раз 15 вспомнил добрым словом инженеров автоваза. Для доступа к хомутам патрубков печки было демонтировано:ЖабозащитаПередняя часть печки с двигателемраскручена и выдвинута педаль тормоза и ВУТ с ГТЦ.

Собрал все шланги и двинулся в путь по магазинам и ааторынкаи Челябинска. Моему удивлению небыло предела… оказываетсч в Ч силиконовые патрубки это дифицит. О_оНашел в Екатеринбурге но ехать туда без машины не вариант, благо есть друзья которые всегда помогут.

И тут все было-бы просто супер. Но силикон приедет только в пт а машина нужна уже в четверг(((Решено, собираю на резине. цена всех нужных резинок 400р.

Для сравнения силикон 2000р. Самым веселым атракционом была сборка корпуса печки. Т.

Весь процесс занял 3 часа.

Усе разобрано

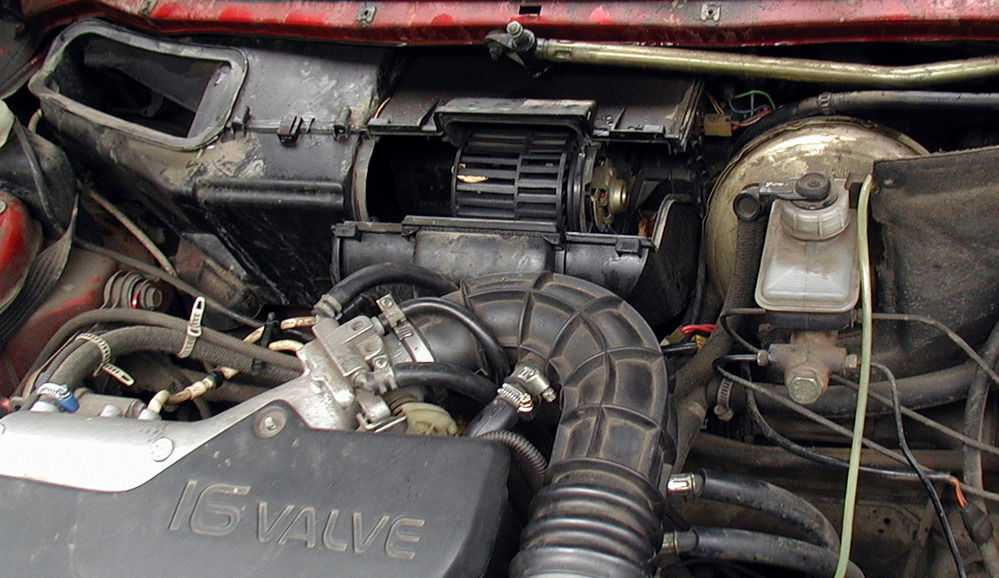

Расположение патрубков отопителя салона

Вот они эти чудо винтики

Самое доступное место с винтовым креплением, остальные даже не сфотографировать

Для тех кто не знал- данная шпилька это масса вентилятора отопителя. Ппц гениально!

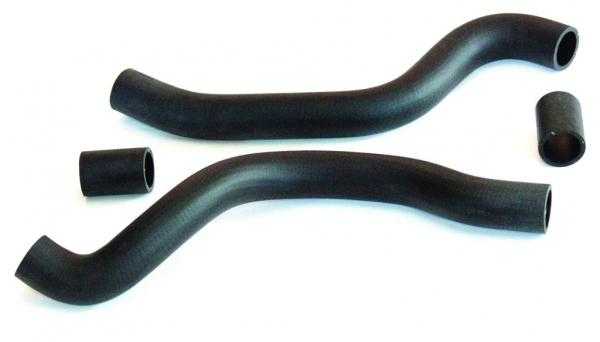

Вобщем, собрал и поехал. В отпуске поменяю все на это:

Синька

Часть уже под капотом…

Радиаторы охлаждения и отопления – важнейшие элементы соответствующих систем автомобиля. Без нормально функционирующего радиатора охлаждения десятка в теплое время года попросту не сможет ехать – двигатель закипит, а с поврежденным радиатором отопления зимой не поездишь – печка греть не будет.

Из данной статьи вы узнаете, как выполняется замена радиатора печки на ВАЗ 2110, также будет рассмотрена технология снятия радиатора охладительной системы и приведены рекомендацию по выбору лучших комплектующих данного класса для ВАЗ 2110.

Радиатор печки (1) и радиатор охлаждения двигателя ВАЗ 2110 (14).

Перечень необходимого инструментария

Если автомобилист собирается разбирать отопительный агрегат ВАЗ-2110, он должен быть готов к тому, что снятие большого количества конструктивных деталей производится под капотом, а не в салоне.

Для того чтобы замена патрубков печки ВАЗ-2110 или иной детали прошла успешно, следует предварительно приобрести хомуты в количестве 4 штук, пинцет и отвёртку (лучше всего подойдёт короткая крестовая). Если в планах владельца полная замена отопительного прибора, то, кроме всего прочего, придётся купить новый радиатор хорошего качества.

Большая часть ремонта производится под капотом, а не в салоне

В современных автомагазинах и на авторынках в широком ассортименте представлены радиаторы для «десятки», которые принадлежат старому или новому образцу. Отопитель старого образца — печка, выпуск которой был прекращён в 2003 года. Соответственно, к новым моделям относятся все приборы, выпущенные позже. Как показывает практика, произвести монтаж приспособления нового поколения достаточно просто, на установку старой модели печки уйдёт немного больше времени.

Как удалить воздушную пробку из системы охлаждения? Простые способы

• После залива или долива новой жидкости;
• В следствии разгерметизации соединений или патрубков системы охлаждения;
• Герметичность помпы нарушена из-за изношенности уплотнителей и прокладки;
• Залипание воздушного клапана в расширительном бачке;
• Механическое повреждение в следствии аварии или ДТП;
• Деформация полимерного материала из-за постоянной повышенной температуры;
• Пробила прокладка головки блока цилиндров.

Заехать автомобилем на ровную поверхность или смотровую яму, выжать ручник, включить нейтралку;

С помощью домкрата приподнять передок авто порядка 35-45 см. от поверхности;

Открыть крышку расширительного бачка

Будьте аккуратны, так как неосторожное обращение может привести к ожогам;

Запустить движок и печной радиатор с установкой температуры на максимум;

В расширительный бак осторожно начать доливать охлаждающую жидкость тосол или антифриз до максимума;

Повысить обороты мотора до 3000 об/мин.;

Подождать пока откроется термостат и начать сдавливать рукой нижний патрубок, ведущий к радиатору. Будьте аккуратны, проводите процедуру в перчатке, соблюдая правила безопасности;

Продолжайте проводить подобное до тех пор, пока не удостоверитесь в том, что с расширительного бачка выходит жидкость чистая, без воздушных пузырьков;

Проверьте руками всю нижнюю часть патрубков, убедитесь, что они горячие;

Запустите печной отопитель с радиатором

Проконтролируйте подачу горячего воздушного потока в салон автомобиля;

Опустите машину с домкрата, зафиксируйте башмаками для безопасности;

Долейте недостающее количество хладогена по уровню выше среднего. Никогда не заливайте по верхнему уровню, так как возможно расширение и перелив через крышку. Частицы тосола со временем будут разъедать лакокрасочный материал автомобиля;

При сильной завоздушенности, возможно необходима повторная процедура. Это уже смотрите сами.

• Заехать автомобилем на ровную поверхность или смотровую яму, выжать ручник, включить нейтралку;
• Мотор не глушим, а прогревает его до температуры 90°C когда откроется термостат и жидкость пойдет по большому кругу циркулировать;
• Не открываем крышку расширительного бака;
• Глушим движок;
• Отпускаем хомут на патрубке дроссельного узла, снимаем патрубок. Будьте очень аккуратны и внимательны, так как температура свыше 90°C, можно получить ожоги. Работы проводить только в резиновых рукавицах;
• Сняв резиновый шланг ждем пока с него выйдет весь воздух в перемешку с тосолом или антифризом;
• Одеваем патрубок назад, зажимаем хомут;
• Запускаем мотор и тестируем авто. Желательно проехаться как по скоростной трассе, так и по городу на небольшой скорости, чтобы перепроверить систему в полном объеме.

AutoFlit.ru

Принципы функционирования охлаждающей системы 2114

Показатель функционирования основывается на внутреннем теплообмене, осуществляемом благодаря воздействию смеси охлаждения. Этот вариант наиболее эффективен.

Перемещение смеси охлаждающей осуществляется путем принуждения под воздействием насоса, работающего от приводного ремня. Смесь для охлаждения наполняется в систему путем вливания в бак расширения. Объем системы охлаждения ВАЗ 2114 зависит от объема мотора.

Электрический вентилятор устанавливается на вал электродвигателя, работа основана на показаниях датчика, благодаря которому он начинает выполнять свои функции, либо прекращает их.

Важной составляющей системы считается клапан термостата, он оснащен клапанами: основным и дополнительным. Также в его состав входит накопитель, который чувствует изменение температурных колебаний в воздухе

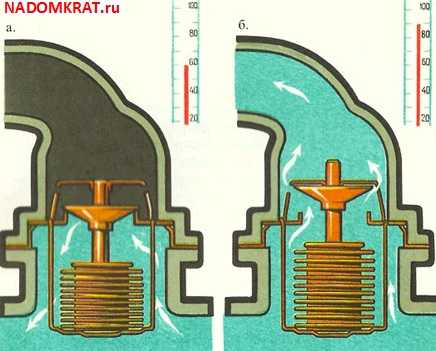

Как работает термостат

Когда температурный показатель жидкости охлаждения достигает примерно 87 градусов, это приводит в действие клапан основной, он выпускает жидкость в большой контур. Когда температурный показатель достигает 102-х градусов, клапан останавливается в 8мм.

Особенности работы системы охлаждения ВАЗ 2110

Тип охлаждения двигателя жидкостный, закрытый, принудительно циркулируемый. Работа системы происходит под избыточным давлением, номинальный нагрев 87-94 С. Система герметична, расширительный бачек закрыт крышкой с двумя клапанами: выпускным и впускным. Впускной клапан открывается при давлении 0,035-0,135 кгс/см2, такое происходит при остывании двигателя, чтобы всосать необходимый объем воздуха. А выпускной срабатывает при давлении 1,05-1,55 кгс/см2, для того, чтобы стравить избыточное давление.

Поддержание оптимальной температуры двигателя становится возможным благодаря электровентилятору и термостату. Первый приводится в движение, когда замыкаются контакты на термовыключателе (находится в бачке радиатора). Замыкание контактов происходит при температуре 99-101 С, а размыкание при 92-94 С.

В автомобиле ВАЗ 2110 включение электровентилятора происходит автоматически одновременно с сигналом датчика о превышении температуры антифриза.

Вращение колеса вентилятора производится коллекторным электродвигателем постоянного тока.

Определяется температура антифриза датчиком. Он находится в блоке цилиндров. Если у вас двигатель имеет электронный впрыск, то в головке двигателя вы можете обнаружить еще один датчик. Он передает информацию электронному блоку управления о степени нагрева.

Жидкость циркулирует по системе благодаря обычному центробежному насосу, называемому помпой. Его вращение происходит за счет работы двигателя (посредством ремня).

Механизм помпы: Внутри алюминиевого корпуса находится вал, который с одного своего края оканчивается зубчатым шкивом, а с другой стороны – крыльчаткой.

Охлаждение двигателя ВАЗ 2110 может происходить по малому и большому кругу. Если температура антифриза меньше положенной, то термостат (механизм отвечающий за распределение охлаждающей жидкости) перекрывает клапаном поступление жидкости в радиатор. В этом случае охлаждение по малому кругу. Когда температура жидкости достигает 86-88 С, то термостат открывает путь жидкости по основному патрубку. В этот момент большая половина антифриза проходит путь через радиатор. Когда температура жидкости преодолевает 101 С, клапан помпы производит полное открытие и в этом случае вся жидкость проходит путь через радиатор, который в свою очередь охлаждается и вентилятором.

Заливается охлаждающая жидкость в бачек под капотом. На нем присутствуют деления минимального и максимального уровня. К тому же в бачке встроен датчик уровня, который сообщит вам посредством лампочки на панели приборов, о недостатке антифриза.

Зачем же производитель авто придумал здесь пароотводную трубку? Все просто, для отвода пара из радиаторов отопителя и охлаждения в расширительный бачок. Благодаря такой вещи, в системе не появятся паровые пробки, так как весь пар выйдет через клапан крышки расширительного бачка.

Использовать воду в качестве охлаждающей жидкости двигателя ВАЗ 2110 категорически запрещается, так как первым делом начнется коррозия, а вторым – горячая вода имеет свойство разъедания алюминиевых деталей.

И последнее о устройстве чего хочется рассказать в этой статье – это радиатор. Его устройство: сердцевина, два пластмассовых бачка. Левый внутри разделен перегородкой. Сердцевиной же являются алюминиевые трубки с находящимися на них пластинками тоже из алюминия.

(голосов: 1, в среднем: 5,00 из 5)

Типы и конструкция топливных шлангов ВАЗ

Все используемые на автомобилях ВАЗ топливные шланги можно разделить на две группы по применимости:

• Для моделей с карбюраторными двигателями;
• Для моделей с двигателями с системой впрыска топлива (инжекторами).

Шланги первого типа используются во всех автомобилях ВАЗ «Классика» (2101 — 2107), а также на некоторых более поздних (2108, 2109, ранние модификации семейства Lada-110). Это обычные армированные резиновые шланги, не имеющие специального крепежа, они фиксируются на штуцерах с помощью хомутов. Все используемые в этих автомобилях шланги одинаковые, отличаются только длиной (от 400 до 1000 мм).

Шланги второго типа устанавливаются на некоторых ранних (21099, 2113 — 2115) и на всех актуальных моделях ВАЗ, начиная с Lada Kalina. Эти шланги отличаются разнообразием конструкций, применимостью и типами крепления.

По назначению топливные шланги инжекторных двигателей делятся на следующие типы:

• Шланг подачи топлива на рампу;
• Шланги слива топлива с рампы (шланги обратки) — обычно их два, один расположен со стороны рампы, другой находится со стороны бака;
• Шланги для подключения топливного фильтра — один от бака к фильтру, второй от фильтра к рампе;
• Шланг заливной горловины;
• Шланги для подключения адсорбера (сепаратора), по факту это воздушные шланги, однако они относятся к топливной системе.

Конструктивно шланги делятся на три больших категории:

• Шланги без крепежа;
• Шланги с соединителями на обоих концах;
• Шланги с соединителем на одном конце и металлической трубкой на другом.

Как уже было сказано, шланги первого типа — это традиционное решение, используемое на классических моделях ВАЗ. Они крепятся на деталях топливной системы и трубопроводах с помощью хомутов (либо проволочными петлями).

Шланги второго типа имеют на обоих концах соединитель той или иной конструкции. В настоящее время используется два основных типа крепежа:

• Крепеж типа «Гайка» — на конце шланга зафиксирован металлический наконечник с накидной гайкой, которая наворачивается на ответный резьбовой штуцер;
• Быстросъемный крепеж — на конце шланга расположен штуцер (типа «мама») с механизмом фиксации, который позволяет быстро устанавливать или снимать шланг с ответного штуцера (типа «папа»).

Сегодня в автомобилях ВАЗ находят применение шланги с крепежом типа «Гайка» на обоих концах, а также с крепежом типа «Гайка» на одном конце и с быстросъемным крепежом на другом конце.

Быстросъемные штуцеры, в свою очередь, бывают двух типов:

• С пластиковой защелкой — такие штуцеры обычно имеют квадратную форму, а для съема шланга нужно нажать кнопку на боковой стороне штуцера;
• Со стальной пружинящей скобой — такие штуцеры обычно имеют круглую форму, для съема шланга необходимо нажать на скобу.

Шланг с металлической трубкой отличается от остальных тем, что с одной его стороны вместо штуцера закреплен металлический трубопровод той или иной длины и формы. Такие шланги чаще всего используются для соединения фильтра и в сливной магистрали со стороны топливного бака.

Некоторые расположены таким образом, что они контактируют с различными деталями кузова, кронштейнами и другими компонентами. Чтобы со временем такие шланги не выходили из строя в результате износа, их оболочки имеют дополнительную защиту — пластиковые гофры, толстые резиновые трубки или нитяная оплетка. Шланги, которые во время работы не контактируют с другими деталями, дополнительной защиты не имеют.

В целом, топливные шланги ВАЗ просты по конструкции и надежны, однако и они периодически требуют к себе внимания, технического обслуживания или ремонта.

Заливка новой охлаждающей жидкости

Когда старая смесь полностью стечет из всех деталей ВАЗ 2114, можно начинать промывку. Все пробки, краники должны быть открыты. Промывать блок и радиатор нужно подогретой водой. По цвету вытыкаемой жидкости можно определить, насколько загрязнена систем, черная или мутное серая вода даст понять владельцу, что замену охлаждающей жидкости нужно проводить чаще. Пробки и краник нужно перекрывать, когда вода будет чистой. В расширительный бачок новую смесь нужно лить тонкой струей. Залить можно до предельной отметки, но некоторые автомобилисты рекомендуют сделать запас,а уже позже долить после успешного испытания.

Заправка новой охлаждающей жидкостью ВАЗ 2114

Замена жидкости выполнена, нужно закрыть расширитель и завести ВАЗ 2114. Мотор должен работать в холостую до того момента, пока не запустится вентилятор печки. После его отключения можно глушить двигатель. Подходить к расширительному бочку нужно только после полного охлаждения силовой установки. При полном соблюдении инструкции водитель обнаружит то же самое количество тосола. Работа завершена.

Порядок выполнения работ

Всякая раба должна иметь свою последовательность. Тогда она может быть выполнена качественно.

• Отсоединяется от аккумуляторной батареи провод от » — «.
• Сливается охлаждающая жидкость.

Совет: Перед тем как слить охлаждающую жидкость необходимо дать двигателю остыть, иначе высокая температура будет и сливаемой жидкости.

• Снимаются облицовка, накладка рамы на ветровом стекле, обивка шумоизоляции.
• Снимается вентилятор обогревателя.
• От корпуса печки отсоединяется хомут вакуумного шланга.
• При помощи отвертки снимаются три пружинные скобы, которые крепят передний корпус воздухосборника отопителя.
• Отворачиваются винты крепления переднего корпуса.
• Снимается передний корпус.
• Ослабляется затяжка хомутов и отсоединяются шланги от штуцеров.

Установка новых патрубков

Когда выполняется на ВАЗ 2110 замена патрубков печки лучше заменить и хомуты, соединяющие все элементы. Итак:

• Выполняется замена. Патрубки на печке ВАЗ 2110 для подачи охлаждающей жидкости и ее отвода от радиатора установлены новые.
• Устанавливаются остальные детали и узлы в обратной последовательности.
• Заливается охлаждающая жидкость в систему охлаждения и проверяется герметичность патрубков и всех соединений, при необходимости они подтягиваются.

Замена тройника или отводящего шланга радиатора отопителя ВАЗ 2110

Внимание: Бывают случаи, когда охлаждающая жидкость вытекает в месте соединения тройника с отопителем, расширительным бачком и насосом системы охлаждения двигателя.

Иногда достаточно только затянуть шланги на патрубках новыми хомутами.

Совет: Подтяжку хомутов нужно делать очень осторожно, чтобы не прорезать резину шланга, что может привести к замене шланга.

Ремонт шланга без снятия с автомобиля

Итак:

• Отрезается поврежденный конец элемента.
• Кусок такого же шланга насаживается на металлическую трубу длиной примерно 60 миллиметров, диаметром 20 миллиметров. Цена такого элемента невысокая, что позволяет экономить средства и время выполнения ремонта.
• Для уменьшения натяжения шланга его длину следует увеличить на 8 миллиметров.
• Если «Тосол» вытекает из стыка шланга и радиатора отопителя, тогда необходимо снять вакуумный усилитель.

Как выполняется замена патрубка печки ваз 2110 хорошо видно на представленном видео.

Замена шлангов тройника

Инструкция и порядок выполнения работ:

• Ослабляется хомут, крепящий к патрубку тройника заправочный шланг.
• Из расширительного бачка сливается охлаждающая жидкость.
• Ослабляется хомут соединяющий шланг тройника и патрубка подводящей трубы насоса, шланг снимается с патрубка, из него сливаются остатки жидкости.
• Отстегивается от расширительного бычка резиновый ремень его крепления.
• Снимается разъем с датчика, контролирующего уровень жидкости для охлаждения в бачке.
• Отсоединяется шланг отводящий от бачка пар.
• Из ниши вынимается бачок и отводится в сторону, вместе со вторым шлангом отводящим пар.
• Откручиваются саморезы, крепящие левую шумоизоляционную обивку моторного отсека.

Снимаем обивку:

• Отворачивается верхний саморез, удерживающий центральную обивку.
• Снимается в тормозном бачке разъем с датчика, который контролирует уровень жидкости в нем.
• Отворачиваются гайки крепления к вакуумному усилителю главного тормозного цилиндра.
• Цилиндр снимается со шпилек, вместе с тормозными трубками отводится вперед. При этом трубки изгибаются.
• Снимается с патрубка вакуумного усилителя шланг, предварительно отогнув при этом верхний угол обивки.

Далее работы выполняются в салоне автомобиля:

• Вакуумный усилитель, кронштейн и тормозную педаль в сборе сдвигаем в сторону и освобождаем доступ к патрубкам находящимся на радиаторе отопителя.
• Для отсоединения нижнего шланга, сначала нужно снять верхний, подводящий шланг.
• Ослабляется хомут и снимается с патрубка нижний шланг.

Установка новых элементов выполняется в обратной последовательности.

Совет: Для большей надежности соединения перед монтажом тройника на патрубки лучше установить дополнительные хомуты.

Вовремя проведенный осмотр, и при необходимости произведена замена патрубков печки ваз 2110, системы охлаждения автомобиля, своими руками — залог надежной работы двигателя машины.

Наиболее трудоемкой работой, связанной с системой отопления салона на автомобилях ВАЗ 2110-2112, является замена радиатора печки, ну или отопителя, называйте как хотите. Конечно, на машинах десятого семейства выполнять этот ремонт не так просто, и удовольствия от этого мало, но вполне под силу каждому. Главное — это терпение и, разумеется, наличие нужного инструмента.

Как слить тосол

Сейчас остается только слить тосол в емкость. Я использовал бутылку 5л и сливал только из блока. Как сливать тосол смотрите тут.

Для слива подошел очень хорошо отрезок садового шланга (около 1.5м)

Собственно и все. Слив охлаждающую жидкость, я открутил два хомута порванного патрубка и заменил его на новый. Вот где порвался патрубок.

В работе я не столкнулся с особыми трудностями, хоть и делал ее впервые. Как результат получил бесценный опыт и денежную экономию. В сервисе взяли бы от 600 до 800 р. К тому же я протер все скрытые полости и убрал мусор из них. На СТО вряд ли вам это сделали бы. Видео в помощь))) (замена печки)

Удачи всем на дороге и в ремонте!

Источники

• http://allanda-auto.ru/remont_vaz/vaz_2115_zamena_patrubkov_sistemy_ohlazhdeniya.html
• http://vaz-russia.ru/remont-vaz-2110/kak-ubrat-vozdushnuyu-probku-na-vaz-2110-vaz-2111-vaz-2112.html
• http://xn—-8sbapc1bfiir0a.xn—p1ai/vaz-2110/zamena-patrubka-pechki-vaz-2110.html

замена радиатора ваз

МЕНЯЕМ ОТВОДЯЩИЙ ШЛАНГ (ТРОЙНИК) РАДИАТОРА ОТОПИТЕЛЯ

Владельцам некоторых «десяток» не везет: на новом автомобиле практически с начала эксплуатации течет «Тосол». Причем место течи уже хорошо известно — отводящий шланг (тройник) радиатора отопителя, соединяющий отопитель, насос системы охлаждения двигателя и расширительный бачок. Течет как раз по тройнику, что, возможно, связано с дефектом его заделки в шланг, к тому же шланг нагружен пульсирующей силой из-за колебаний двигателя относительно отопителя, закрепленного на кузове.

Иногда от течи по тройнику можно избавиться, затянув шланг на его патрубках винтовыми хомутами (см. рисунок). На последних «десятках» такие хомуты уже устанавливаются на заводе.

Возможна течь и в месте стыковки шланга с подводящей трубой водяного насоса, что в большинстве случаев устраняется подтяжкой хомута

Однако делать это надо осторожно, чтобы хомут не прорезал резину шланга — иначе придется менять шланг. Но можно и отремонтировать его, не снимая с автомобиля

Отрезаем поврежденный конец и наращиваем куском такого же шланга, насадив на металлическую трубу диаметром 18-20 мм и длиной 50-60 мм. Рекомендуем при этом чуть увеличить длину шланга — на 5-8 мм — за счет более длинного нового куска или щели на стыке. Это уменьшит натяжение шланга и несколько разгрузит его по сравнению со штатным. Когда «Тосол» течет в месте стыковки шланга с радиатором отопителя, для подтяжки хомута придется снимать вакуумный усилитель.

Мы демонтируем шланг для замены его новым. Работаем под капотом и в салоне. Специального инструмента не требуется. Из запчастей, кроме нового шланга, нужны пять надежных винтовых хомутов под диаметры 18-24 мм.

Отверткой или головкой с удлинителем ослабляем хомут крепления заправочного шланга к патрубку тройника.

и, сняв шланг, сливаем через него охлаждающую жидкость из расширительного бачка.

Патрубок при этом затыкаем пальцем. Для слива удобно использовать обрезанную пластиковую двухлитровую бутылку от воды. Затем убираем палец и сливаем в ту же емкость жидкость из патрубка тройника (радиатора отопителя). В общей сложности набирается около литра.

Ослабляем хомут крепления шланга тройника к патрубку подводящей трубы насоса, снимаем шланг с патрубка и сливаем остатки жидкости из шланга.

Отстегиваем резиновый ремень крепления расширительного бачка.

Снимаем разъем с датчика контроля уровня охлаждающей жидкости в бачке.

Отсоединяем пароотводящий шланг от бачка.

Вынимаем бачок из ниши и отводим вместе со вторым пароотводящим шлангом в сторону.

Отворачиваем четыре самореза крепления левой шумоизоляционной обивки моторного отсека.

и снимаем обивку

Отворачиваем один верхний саморез крепления центральной обивки. Снимаем разъем с датчика уровня жидкости в тормозном бачке.

Ключом «на 17» отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю.

Снимаем цилиндр со шпилек и отводим вперед вместе с тормозными трубками, осторожно изгибая их

Отогнув верхний угол обивки, отверткой сдвигаем и снимаем шланг с патрубка вакуумного усилителя.

Теперь необходимо снять вакуумный усилитель, иначе к нужному нам патрубку отопителя не подобраться.

Переходим в салон автомобиля и, «нырнув» под рулевую колонку, головкой «на 13» с удлинителем отворачиваем четыре гайки крепления кронштейна педали тормоза к кузову. Снимаем провод с выключателя стоп-сигнала.

Вакуумный усилитель в сборе с кронштейном и тормозной педалью приподнимаем и сдвигаем в сторону, освободив доступ к патрубкам радиатора отопителя.

Для того, чтобы подобраться к нужному нам отводящему (нижнему) шлангу, снимаем верхний (подводящий) шланг.

Теперь есть доступ к нашему шлангу. Длинной отверткой или головкой с удлинителем ослабляем хомут и снимаем шланг с патрубка.

Отслаивание резины на тройнике.

Нюансы

Если идет замена обоих трубок, то прокачку необходимо делать последовательно — переднее правое колесо, затем переднее левое.

При замене заднего тормозного шланга ВАЗ 2110 принцип замены тот же, за исключением того, что на заднем шланге с обеих сторон штуцер на 10 и ключ на 15. Так же для замены заднего шланга необходима яма или подъемник (теоретически можно заменить на земле, но это крайне неудобно).

При прокачке всей тормозной системы на ВАЗ 2110 алгоритм тот же. Но понадобится снятие задних колес, и прокачка осуществляется в следующем порядке, заднее левое колесо, переднее правое, заднее правое, переднее левое.

ЗАМЕНА РАДИАТОРА ОХЛАЖДЕНИЯ

Хроническая болезнь всех радиаторов – течь тосола, которая происходит из-за разнообразных механических повреждений конструкции. Течь может происходить в месте, скрытом от глаз, так что для того, чтобы в случае поломки окончательно выявить ее масштабы, необходимо выполнить демонтаж устройства.

Для этого вам потребуются такие инструменты как отвертка, ключ на 10 и плоскогубцы. В случае необходимости замены неисправного агрегата, вместе с новым устройством в автомагазине вам нужно будет приобрести:

• Патрубки;
• Крепежные хомуты для патрубков;
• Крепежные резиновые подушки (как правило идут в комплекте с новым устройством);
• Тосол.

Замена радиатора охлаждения на ВАЗ 2110 должна спустя выполнятся при остывшем двигателе. Демонтаж устройства выполняется по следующему алгоритму:

1. Снимаем клеммы с аккумулятора;
2. Отсоединяем проводку и убираем воздушный фильтр. Расположен он внутри черного пластикового корпуса, закрытого с помощью четырех болтов. Вам нужно вынуть штекер питания который входит в корпус и выкрутить 4 болта крестообразной отверткой. Внутри корпуса фильтр ничем не закреплен, его можно свободно убрать;
3. Сливаем тосол. Подставьте под передок десятки тазик, либо другую подходящую емкость и открутите сливную пробку радиатора, которая расположена в его левом нижнем углу, затем открутите пробку на расширительном бачке. Подождите, пока сбежит вся охлаждающая жидкость.;
4. Ослабляем хомуты фиксации шлангов для подачи тосола на верхнем и нижнем патрубке и рассоединяем их;
5. Ключом на 10 (удобнее всего использовать трещетку) откручиваем гайки, которыми агрегат крепится к кузову автомобиля спереди, и к корпусу двигателя сзади;
6. Рассоединяем колодку проводов питания вентилятора;
7. Откручиваем крепления вентилятора к радиатору и снимаем его;
8. Отводим устройство назад. Вы увидите тонкий шланг, который идет к расширительному бачку – ослабьте хомут и снимите его с патрубка;
9. Теперь с устройства полностью отсоединены все фиксаторы и шланги, что дает возможность снять его с направляющих. Возможно вы столкнетесь с ситуацией, что крепление на нижней направляющей сходит очень туго – выверните его плоскогубцами, одновременно отодвигая агрегат от кузова автомобиля.

Установка нового устройства выполняется по этому же алгоритму в обратной последовательности действий. Если визуальный осмотр показал, что повреждения на теплообменнике охлаждения незначительные, то можно попытаться отремонтировать старое устройство. Суть ремонта проста – заделать образовавшуюся пробоину. Сделать это можно используя следующие средства:

• Холодная сварка – масса, напоминающая пластилин, которая быстро отвердевает на контакте с воздухом. Хорошо подходит для заделки единичных повреждений;
• Специальный герметик – жидкость, которая заливается внутрь радиатора в разогретый тосол, при контакте с ним она образует соединения, которые оседают изнутри на поврежденных участках корпуса, надежно их герметизируя и прекращая протечки;

Проверяйте-герметичность-патрубка-в-местах-соединений-если-что-промажте-герметиком-внутри-патрубкаОдновременно с установкой нового устройства  должна выполнятся замена патрубка системы охлаждения ВАЗ 2110. Повреждаются патрубки, как правило, в местах крепления хомутов,  из-за чего может теряться герметичность всей системы охлаждения.

Все патрубки, которыми комплектуется радиатор охлаждения на ВАЗ 2110 обладают разным диаметром, поэтому чтобы не ошибиться при покупке желательно взять с собой в автомагазин старые образцы и приобрести аналогичную замену. Меняются они предельно просто – раскручиваем и снимаем хомуты с обоих концов поврежденных патрубков, демонтируем их и устанавливаем новые. Изнутри новые патрубки в местах соединений желательно промазать силиконовым герметиком.

Порядок замены ёмкости

Процедуру разборки желательно выполнять на остывшем моторе, поскольку горячий антифриз неизбежно попадёт на руки и вызовет ожоги. Специальное оборудование и какие-то особые условия не требуются, в том числе и смотровая канава. Для работы выберите освещённую ровную площадку или тёплое помещение, если замена производится посреди зимы.

Из инструментов и дополнительных материалов необходимо подготовить:

• крестообразную отвёртку;
• пассатижи;
• набор рожковых ключей;
• ручной либо ножной насос с заострённой насадкой на воздушном шланге;
• тазик для антифриза;

• ветошь.

Также рекомендуется запастись новыми хомутами под размер патрубков, старые лучше не использовать.

Инструкция по разборке и установке новой детали

Чтобы поменять ёмкость, необходимо освободить её от тосола. Полностью опорожнять систему нет нужды, надо слить не более 2 л жидкости. Это можно сделать двумя способами:

1. Открутить защитный пыльник под радиатором, подставить таз и вывернуть на несколько оборотов нижнюю пробку основного радиатора. Когда антифриз покинет бачок, заверните пробку обратно.

2. Отсоединить от резервуара верхнюю трубку, идущую от печки, и надеть на штуцер нового элемента. К свободному патрубку старой ёмкости приложить насадку насоса и путём накачивания выдавить охлаждающую жидкость, которая перетечёт в новый бачок.

Дальше работайте в следующем порядке:

1. Снимите 2 малые трубки с ёмкости, ослабив хомуты отвёрткой. Отведите их в сторону.

2. Повторите операцию с большим нижним шлангом, но после снятия закрепите его повыше или переломите и привяжите конец проволокой.

3. Отстегните резиновый фиксатор и вытащите старый бачок из гнезда.

4. На его место вставьте новый, закрепите фиксатором и подключите все патрубки в обратном порядке, используя новые хомуты.

Чтобы долить антифриз до уровня между рисками Min и Max на стенке бака, не создав воздушной пробки в системе, отсоедините трубку от блока подогрева дроссельной заслонки (это высшая точка контура охлаждения). Заливайте жидкость в бачок, пока он не побежит из снятой трубки, после чего наденьте её на штуцер и зафиксируйте хомутом. Добавьте тосола до требуемого уровня.

Перед заливкой тосола в систему нужно снять один из патрубков, подключённых к блоку дроссельной заслонки

В процессе замены следует обратить внимание на состояние шлангов, ведущих к ёмкости. Если их концы раскисли и увеличились в диаметре, а на стенках образовались трещины, такие патрубки лучше поменять

Монтаж расширительного бака от «Приоры»

Ёмкость системы охлаждения двигателя ВАЗ 2170 отличается утолщёнными стенками, благодаря чему «Приора» навсегда избавилась от «детской болезни» лопающегося резервуара, присущей ВАЗ 2110. Есть и другая причина: в штатном бачке «десятки» струя антифриза из патрубка радиатора бьёт изнутри прямо в крышку, отчего последняя протекает. На «приоровской» детали штуцеры стоят под углом к горловине, поэтому жидкость туда не попадает.

Штуцеры ёмкости от ВАЗ 2170 направлены в сторону от заливной горловины

Поскольку деталь от ВАЗ 2170 шире штатного элемента, её установка связана с некоторыми трудностями: в узкое пространство между стаканом и перегородкой бачок просто так не войдёт. Что нужно сделать:

1. Снять стеклоочистители, открутив гайки крепления.
2. Демонтировать верхнюю кузовную панель.
3. Открутить обшивку перегородки со стороны подкапотного пространства.

4. Примерить новый бачок, вставив в проём. Затем обрезать по его размеру шумоизоляцию и собрать узел в обратном порядке.

Монтаж патрубков и заливка охлаждающей жидкости выполняется по технологии, описанной в предыдущем разделе. Что касается модификаций ВАЗ 2114—15, где расширительный сосуд размещён в широкой нише перед стаканом стойки, подобная замена трудностей не вызовет.

Видео: бачок от «Приоры» на ВАЗ 2110

Работы по замене расширительного бачка на машинах «десятого» семейства следует выполнять самостоятельно, если вы хотите сэкономить личное время и деньги. Поездка и обращение на автосервис выйдет дольше и обойдётся дороже. По окончании процедуры не забудьте проверить работу системы охлаждения путём прогрева мотора до рабочей температуры и момента включения электрического вентилятора.

Замена и монтаж

Ставим машину на домкрат или подъемник, снимаем колесо, для удобства доступа выкручиваем колесо в противоположную сторону от стороны заменяемого шланга. Ключом на 15 придерживаем грань внутренней части шланги и ключом на 10 откручиваем штуцер. На наконечник трубки надеваем резиновый колпачок, снятый со штуцера для прокачки на рабочем тормозном цилиндре на колесе, что бы ни текла тормозная жидкость. Вытаскиваем шланг из скобы на амортизаторе и ключом на 15 откручиваем штуцер с рабочего тормозного цилиндра. Если медное кольцо осталось на цилиндре, снимаем его и тщательно очищаем место от пыли и грязи перед монтажом. Если нет нового медного кольца, можно поставить старое, предварительно обработав его на наждачной бумаге, выровнять поверхность. Монтаж производим в обратной последовательности

Важно, после установки новый шланг не должен быть перекрученным и при повороте колеса в любом направлении не должен прикасаться к элементам подвески автомобиля
