Замена ремня привода грм (газораспределительного механизма) и натяжного ролика на автомобиле лада приора ваз 2170

Натяжение на LADA Priora ремня генератора

Если говорить про натяжение ремня на рассматриваемом нами авто с кондиционером то делать все надо несколько иначе, все потому что в самой простой комплектации помимо коленвала и шкива генератора ничего нет больше. Если вы нажмете на ветвь ремня, то он прогнется в пределах 8-12мм. И конкретно в нашем случае такого натяжения будет мало. Многочисленные владельцы Лада Приора говорят, что ремень должен прогибаться на 5мм, это и есть заводские показатели.

Специалисты рекомендуют воспользоваться опытным путем. Для этого необходимо будет натянуть ремень чуть-чуть больше того, что рекомендует официальная инструкция. После проделанной процедуры следует запустить силовой агрегат и включить потребители электрической энергии в машине, которые самые энергозатратные, это, к примеру, обогрев кресел, обогрев заднего стекла, дальний свет. Если ремень не будет издавать свистящий звук, то натяжение оптимальное.

После натяжения, если появился посторонний звук, издаваемый от подшипника или ролика, то есть вы заметили, что они начали гудеть, то ремень генератора требуется совсем немного ослабить. Вы должны добиться такого результата, чтобы ремень не был перетянут, но и не проскальзывал.

Автострахование в Алматы стало проще с сервисом saqtandyry.kz, там можно застраховать автомобиль по выгодно цене и получить полную консультацию по страховым случаям в Казахстане.

Ролик натяжения ремня генератора для машин с ГУРом или кондиционером

На оборудованной различными опциями «Приоре» установлен ремень генератора длинною более метра. Он проходит через четыре опорных точки. Три из них шкивы. Первый, приводной шкив двигателя и второй — это генератор и насос гидроусилителя руля или компрессор кондиционера. Четвёртая точка, непосредственно натяжной ролик. Этот нехитрый механизм выполнен в виде обычного подшипника качения, с основой в виде эксцентрика. То есть при поворачивании его вокруг оси, благодаря отверстию для болта, расположенному не по центру подшипника, а со смещением к краю, может выступающей частью натягивать или ослаблять ремень привода всех дополнительных механизмов «Приоры».

Этот подшипник снаружи по обойме имеет пластмассовое покрытие с небольшим бортиком по ширине ремня. В покрытии имеется нарезка, соответствующая ручьям ремня привода дополнительных механизмов «Приоры», что не даёт ему ёрзать по ролику и не разрушает внутреннее покрытие ремня. Центральная часть «подшипника» выполнена в виде цельнолитой металлической шайбы с отверстием по диаметру болта, которым ролик крепится к блоку двигателя. Отверстие, как уже говорилось, сдвинуто к краю «шайбы», а не прорезано по центру. Благодаря такой конструкции, замена ролика становится простейшей операцией. Нужно просто приготовить накидной ключ на 17, и при заглушенном моторе открутить крепёжный болт с гайкой. Всё, ролик можно снимать. Поставить новый, провернув для натяжения ремня новый натяжитель, зафиксировать его. Вот и вся операция.

Как устроены ролики ГРМ?

Обводной, опорный или паразитный ролик газораспределительного механизма представляет собой подшипник, на котором крепится кольцо шкива. Через него обводится ремень ГРМ. Вне зависимости от типа детали и модели автомобиля, все паразитные ролики выполняют одинаковые функции: изменение угла хода ремня, стабилизация ремня, устранение шума и вибраций. В современных газораспределительных приводах обычно используется один, реже два обводных ролика. Не стоит путать опорные ролики с натяжными. Несмотря на схожий вид, они выполняют разные задачи. Так, в отличие от паразитного, натяжной ролик обеспечивает натяжение ремня, не давая ему проскальзывать.

В зависимости от материалов выделяют шкивы сделанные из стали, алюминия или из пластика. В последние годы, металлические ролики отошли на второй план — их применяют только в мощных и высоко нагруженных двигателях. Сейчас всё более широкое распространение получили детали из пластика. Среди их достоинств можно выделить низкий уровень шума, дешевизну и низкий вес. Срок их службы гораздо ниже, чему у металлических аналогов, и примерно равен сроку службы ремня газораспределительного привода. Именно поэтому замена роликов ГРМ на Приоре без снятия ремня не имеет особого смысла. В зависимости от типа покрытия выделяют гладкие, рифлёные и зубчатые шкивы. Стоит отметить, что пластиковые шкивы бывают только гладкими или рифлёными. Зубчатые изготавливают только из стали или сплавов алюминия. Также выделяют шкивы с и без упорных буртов. Бурт представляет собой металлическую окантовку, предотвращающую соскальзывание ремня газораспределительного привода.

Замена ремня генератора

В автомобиле Приора заменить ремень генератора следует после 60 000 км. В случае редкого использования авто в качестве транспортного средства такая замена ремня генератора проводится не реже, чем 1 раз в 2 года вне зависимости от пройденного километража.

Процедура предполагает проведение следующих действий:

Загоняем ТС на яму для осмотра, подготавливаем необходимый слесарный инструмент и съемник подкрылка.
Ослабляем гайку крепления генератора, демонтируем регулировочный болт, удерживая за корпус, перемещаем генераторное устройство в сторону «движка».
Демонтируем колесо и подкрылок ТС.
Демонтируем ремень генератора на автомобиле и производим замену, выполнив действия по монтажу в обратной очередности.
Проверяем натяжку ремня генератора для нормального функционирования подзарядки АКБ.

Т.к. шкив привода ГУР в таком исполнении Лады Приора размещен на малой высоте, то конструктивно ремень генератора на Приоре с ГУР и кондиционером располагается возле двигательной опоры. Из этого следует, что замена ремня генератора на такой модификации проводится при соблюдении определенных требований.

Проводим следующие процедуры:

Готовим необходимый слесарный инструмент и жидкость WD40 для приведения резьбовых соединений двигательной опоры, креплений в порядок для последующей замены ремня генератора и поднимаем на домкрате колесо справа по ходу движения транспортного средства.
Подкладываем под двигатель брусок и демонтируем колесо. Немного опускаем авто, отвинчиваем ролик натяжителя ремня генератора, отводим изделие в сторону и отворачиваем крепеж подушки мотора.
Опускаем транспортное средство до состояния вывешивания силовой установки. При этом двигательную подушку сдвигаем в сторону расположения агрегата. Этого расстояния будет хватать, чтобы демонтировать старый ремень и произвести замену ремня генератора на новое изделие.
На финишной стадии требуется выставить ТС на домкрат и произвести опускание двигателя.

В интернете легко можно найти видео «замена ремня генератора Приора», где наглядно показан порядок выполнения работ.

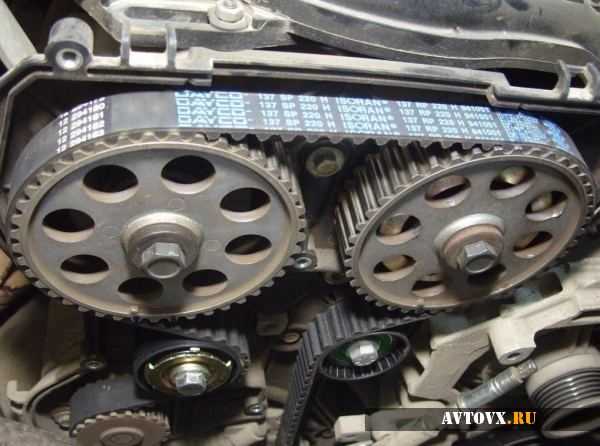

Установка ремня ГРМ

Сначала нужно убедиться в совмещении меток коленвала и распредвала. Положение коленвала удобно контролировать по совмещению метки №1 на зубчатом шкиве коленвала с меткой №2 (ребро) на крышке масляного насоса.

Надеть зубчатый ремень на шкив коленвала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень на шкивы распредвалов.

Для натяжения ремня ГРМ:

Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
Натянуть ремень, поворачивая щипцами натяжной ролик против часовой стрелки.
Выполняем это до совмещения выреза №1 наружной обоймы ролика с прямоугольным выступом №2 его внутренней втулки. После чего затянуть ключом болт крепления ролика.

Установив шкив, поворачиваем коленвал за болт на два оборота по часовой стрелке. Проверяем совмещение меток на коленчатом и распределительных валах, а также совмещение выреза с выступом на натяжном ролике. Если они не совпадают, тогда повторяем операции по установке и натяжению ремня привода ГРМ.

Натяжка ремня генератора: пособие для автолюбителя

Отличительные особенности «Приоры» от предыдущих модификаций производителя заметны сразу, буквально сразу, как только откроем капот. Здесь новоиспечённому владельцу «Лады» многому придется учиться заново. Такая не очень сложная, казалось бы, процедура, позволяющая в автомобиле Приора ремень генератора натянуть до нужного предела, потребует недюжинных усилий.

Особенность новых моделей авто заключается в том, что возможность выбрать машину, оснащенную опционным оборудованием, присутствует уже в стандартной комплектации. Так в «базе» «Приора» уже может оснащаться рулевым гидроусилителем или кондиционером.

Естественно, что управление автомобилем становится ещё более удобным, но возмездием за комфорт в данной модели стала более сложное исполнение ременной передачи генератора. Ведь сам ремень на автомобиле «Приора», где присутствует кондиционер или ГУР, существенно длиннее, имеет более сложную траекторию, обслуживается и подвергается замене по совершенно другим правилам.

Натяжитель для «Приоры» и «Калины», не оборудованной опциями

На «Приоре» у которой не установлен ни ГУР, ни кондиционер, ремень намного короче. Он работает всего на две точки: шкив коленчатого вала и шкив генератора. На последних образцах устанавливается система натяжки аналогичная ВАЗ «Калина». То есть, если на других машинах ВАЗ натяжка производится с помощью перемещения самого генератора, то на «Приоре», сверху на привод давит пластмассовый ролик системы натяжения. Для перемещения ролика устроен специальный натяжной механизм. Он состоит из нескольких частей:

неподвижная основа, в виде коромысла к которой крепятся генератор и детали натяжителя;
подвижная планка с роликом;
тяга с резьбой;
крепёж неподвижный с резьбой под тягу;
контргайка тяги.

Вся система хорошо видна на фото. Для регулировки привода и замены натяжителя нужны следующие ключи. Накидной на 19, торцевой и накидной на 13 и любой ключик на 8. Сначала отпустить болт с гайкой, держащий, подвижную площадку с роликом ключом на 13. Потом отпустить контргайку фиксирующую регулировочную тягу, ключом на 19. Ключиком или головкой на 8, выкрутить регулировочною тягу. Генератор остаётся неподвижным. Когда ремень ослабнет, выкрутить болт с втулкой, на котором крепится нужная деталь. Теперь снять ролик, и установить на его место новый.

Проверить свободное вращение натяжителя для привода генератора и, закрутив тягу до нормального состояния привода, надёжно зафиксировать все крепления.

На видео ниже показана замена натяжителя генератора на «Приоре» с ГУР:

Автомобильный генератор представляет собой механизм, который дает преобразование механической энергии от коленвала в двигателе машины в электрическую. Его используют для питания систем диагностики, светотехники, зажигания, бортового компьютера, а также для зарядки аккумулятора автомобиля. Генератор на Приоре представляет собой трехфазный прибор переменного тока.

Как проверить натяжение

В завершении работ требуется отрегулировать натяжение ременной передачи ГРМ на Приоре. Выполняется регулировка следующим образом:

Используя специальный ключ, нужно повернуть ролик натяжителя против часовой стрелки.
Совместить отметки на ролике, как было показано выше, после чего затянуть болт крепления.
Провернуть шкив коленвала на 2 оборота за болт крепления по направлению движения часовой стрелки. При этом контролируется совпадение меток на шкивах распредвала и коленвала.

Проверить натяжение можно путем приложения усилия на резиновое изделие весом в 10 кг. Значение отклонения не должно превышать более 5-7 мм.

При затягивании болтов крепления шкивов и роликов рекомендуется пользоваться динамометрическим ключом. Момент затяжки для каждого элемента равняется следующим значениям:

для натяжного ролика – 35-41 Нм;
ролик упорный – 105-110 Нм;
болты крепления помпы – 15-20 Нм.

После проведения регулировки можно устанавливать защитный кожух на место. В завершении устанавливается ролик натяжителя ремня генератора, а также сам ремень. Эти элементы также рекомендуется заменить новыми. В завершении не забудьте залить ОЖ перед запуском мотора.

По окончанию проделанной работы можно запускать мотор и проверять его работу. При правильно установленных метках запуск двигателя произойдет при первом повороте ключа в замке зажигания. При этом двигатель должен работать равномерно, и держать обороты в районе 800-900 оборотов в минуту. Прислушайтесь к работе ременной передачи ГРМ. Не должно быть никаких посторонних звуков и шумов. Наличие свиста или гула говорит о том, что натяжитель перетянут, и нужно его ослабить.

Видео: замена ремня ГРМ и роликов с помпой на Приоре ВАЗ 2172, 2170, 2172 (метки ГРМ)

В завершении следует отметить, что процесс замены ремня ГРМ на автомобиле Лада Приора не представляет никаких трудностей, если все действия выполнять поочередно. С такой процедурой сможет справиться даже малоопытный водитель, поэтому не стоит пугаться, когда подошло время замены ременного изделия.
