Замена ремня привода распределительного вала (ваз-2115 «samara-2» 1997-2012)

Замена площадок

Если заваривать площадку не имеет смысла (сорвана резьба гайки или сама гайка, сломан болт крепления краба ваз 2109), поэтому здесь нужна будет болгарка и сварка.

Совет: Приступая замене площадки, непременно закройте радиатор, а в случае если сварка производится со стороны пассажирского сидения, то генератор тоже закройте от попадания искр. Не нужно их снимать это дополнительная и не нужная трата времени и денег (если ремонт выполняется на СТО).

Переходим к действиям:

Приложите пластину, и разметьте места будущих отрезов
Воспользовавшись болгаркой, удалите старую площадку, ржавый металл и зачистите места вокруг срезов, при сварке важно, чтобы металл был чистый
Перед выполнением сварочных работ, вам необходимо снять обе клеммы с аккумулятора
Прочно приваривайте пластину
Здесь важно качество швов, оно должно быть хорошим, так как деталь работает в условиях повышенных нагрузок, поэтому есть смысл доверить эту работу опытному сварщику

Кронштейн прикручен к переваренной площадке, правда качество швов оставляет желать лучшего, и зачистить их явно поленились

Чтобы ваш автомобиль не выглядел как на фото, по завершении сварочных работ следует зачистить швы и для повышения защиты от ржавчины намазать поверхности анти ржавчиной (например «Тамак») и покрыть грунтом
Присоедините растяжку (если вы её снимали), прикрутите кронштейн на место, затянув каждый болт краба ваз 2109 (опять же аккуратно, не сорвите болты) Затем прикрепите бампер(см.Снимаем передний бампер ваз) и нижнюю защиту
В дальнейшем, при эксплуатации автомобиля, рекомендуется проверять кронштейны после каждого сильного удара.
Рекомендуется не ездить с разбитым (расколотым, треснувшим) «крабом» без крайней необходимости (это опасно для здоровья и жизни окружающих людей и для вас тоже) Вовремя обнаруженные неисправные (поврежденные, треснувшие) «крабы» следует непременно и в кратчайшие сроки заменить на новые
Эта мера поможет сэкономить ваши деньги, а также здоровье и жизнь Замена кронштейнов завершена, все просто и вполне выполнимо самостоятельною.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Замена молдингов на Ваз 2114

Если говорить о родных, стоковых накладках устанавливаемых концерном АвтоВАЗ, то их внешний вид оставляет желать лучшего, но это легко поправимо. Для замены нам понадобится:

сам молдинг;
хороший двусторонний скотч;
клипсы для крепления;
обезжириватель;
средство «Уайт-спирит» (для удаления следов и остатков старого скотча);
сухие погодные условия и отсутствие минусовых температур (не более 15 градусов мороза) а лучше всего — наличие гаражного помещения.

5 этапов проведения работ:

Как снять молдинги на ваз 2114? Первым делом необходимо демонтировать старые накладки. Для того чтобы снять накладку достаточно при помощи острого и прочного предмета (нож) поддеть ее с одного конца до тех пор, пока клипса не выйдет из металлического отверстия. Далее аналогичным способом нужно постепенно продвигаться к противоположному концу молдинга

На данном этапе очень важно не повредить лакокрасочное покрытие автомобиля. Для этого, подложите кусок толстой ткани или отрезок тонкого пластика между ножом и поверхностью окрашенного металла.

Очистка

После того, как изделие демонтировано, необходимо тщательно зачистить поверхность кузова от следов загрязнений. Для начала, при помощи влажной тряпки удалите скопившуюся пыль с поверхности металла. После чего, самое время приступить зачистке лакокрасочного покрытия от следов скотча. В этом процессе нам поможет замечательное средство «White Spirit»

Для наилучшего сцепления изделия с металлом при установке, окрашенную поверхность необходимо обезжирить.

Четвертый этап — нанесение двустороннего скотча по краям накладки. Если вы используете узкие молдинги на ваз 2114, то скотч можно применять не слишком широкий. И, наоборот, при использовании широкого декоративного элемента, ширина применяемой липкой ленты должна быть увеличенного размера. Принцип нанесения очень прост, все, что требуется это отклеить защитную бумагу от липкого слоя и аккуратно прилепить ленту к краям молдинга. При этом следует учесть, что некоторые декоративные элементы имеют специальные технические отверстия, которые способствуют удалению скопившейся влаги. Эти отверстия оклеивать не следует, поэтому при помощи ножниц разрезайте липкую ленту, тем самым оставляя возле технических прорезей свободное пространство.

Прежде чем присоединять накладку, внимательно осмотрите целостность всех крепежных клипс. В случае обнаружения дефектов, замените испорченные защелки новыми. Подведите молдинг клипсами к отверстиям, надавите на корпус изделия в том месте, где располагается его фиксатор. Нажимайте до тех пор, пока не появится характерный щелчок. Установку начинайте с одной из двух сторон элемента и постепенно продвигайтесь к другому концу.

Как видите, процесс замены особых сложностей не вызывает. Принцип установки широких молдингов ваз 2114 или иных его разновидностей, аналогичен вышеописанному процессу.

Краб ваз 2114 признаки неисправности Замена краба на ВАЗ 2115 своими руками — пошаговая инструкция

Довольно распространенная “болячка” многих моделей семейства ВАЗ — неисправный или разрушенный крепеж растяжки передней подвески или в простонародье — “краб”. Краб удерживает растяжку передней подвески, расположенную под передним бампером.

Зачастую разрушение или неисправность краба происходит из-за хрупкости самого изделия, которое выполнено из силумина или другого сплава на основе алюминия. Краб обычно разбивается о высокие камни, бордюр, или другое возвышение, которое не заметил водитель.

Вопрос зачем было делать силовую деталь из такого непрочного металла, волнует многих “пострадавших”. На самом деле ответ довольно прост. Своей хрупкостью и быстрым разрушением в случае удара, краб спасает более важные и дорогостоящие детали такие как “телевизор” или распорка.

Разбитый или треснутый краб — довольно большая проблема, если вы оказались вдалеке от дома и СТО. Дело в том, что в случае полного разрушения вам, скорее всего, не удастся доехать домой даже на очень маленькой скорости. Из-за того, что передний конец рычага остается без крепления и просто висит в воздухе, колесо становится неуправляемым и начинает уходить либо назад, либо вперед. Как вы понимаете, в таком случае доехать домой можно только на “лафете”.

Следует отметить, что неисправность краба не всегда проявляется в виде полностью обездвиженного автомобиля, нередко случается, что сам крепеж абсолютно цел, при этом во время езды по неровностям слышны стуки. Проверить в крабе ли дело довольно просто, нужно лишь заехать на “яму” или поднять машину на подъемнике. Наличие люфта свидетельствует о выработке в крепеже и требует немедленного вмешательства и замены неисправного краба.

В этой статье вы узнаете, как заменить краб на ВАЗ 2115 в домашних условиях в случае его неисправности. Работа несложная и не требует особых навыков или инструмента, главное — соблюдать последовательность действий.

Покупаем запчасти

Когда, открутив кронштейн, вы обнаруживаете, что на площадке образовалась трещина, не торопитесь с заменой площадки, трещину можно заварить.Иногда, однако, обнаруживается необходимость замены не только кронштейна, болты на краб ваз 2109 и площадка, к которой он крепился тоже пострадали (а бывает, что обе площадки либо оба кронштейна и левый и правый):

Тогда в автомобильном магазине приобретаем усиленную пластину, к которой приварены гайки для прикрепления «краба»
При выборе особое внимание следует обратить на качество приваренных гаек, так как от этого зависит ваша безопасность при движении автомобиля
Если выбора особого нет, а гайки были приварены к планке одной точкой сварки (ну или двумя), тогда необходимо самому самостоятельно проварить все гайки по кругу, чтобы таким образом усилить крепление их с пластиной
Болты на крабы ваз 2109 однозначно приобретайте новые, чтобы микротрещины или другие дефекты не всплыли впоследствии
Выбирая кронштейны тяги, вам стоит внимательно выбирать не только материал, из которого он выполнен, но не забывайте про толщину
Лучшим вариантом для установки будет кронштейн из силумина, имеющий максимальную толщину ребер
Так как он прочнее заводского, однако, не повредит «телевизору» ли распорке при сильном ударе
Чугунный кронштейн прочнее силуминового, однако, чугун тоже хрупок и при ударах трескается, к тому же он как раз может навредить распорке и «телевизору» в этом вопросе инструкция за вас не решает
Стоит обратить особое внимание на прочность резиновой подушки и обоймы её – чем мощнее они, тем дольше проработает деталь
Рекомендуем выбирать краб, имеющий подушку из полиуретана
Не стоит брать недорогой (низкая цена настораживает), либо без упаковки, напоминаем о возможных подделках!
И не забудьте, что есть кронштейны и площадки правые, а есть левые, при замене это имеет огромное значение

Как определить, что пришла пора менять ремень ГРМ

Предусмотрительнее всего будет до обрыва ремня на ВАЗ-2115 установить новую запасную часть. О том, что необходима срочная замена, могут свидетельствовать следующие признаки:

гул и посторонние шумы при работе силового агрегата;
пробег на одном ремне свыше 60 тысяч километров;
попадание масла в ГРМ.

В ситуации с ремнем лучше всего потратить средства на новую запасную часть и несколько раз произвести замену, чем платить потом за капитальный ремонт двигателя. Производители часто заверяют, что на одном ремне на ВАЗ-2115 можно проехать до 100 тысяч километров, на деле лучше менять через каждые 60 или чуть раньше.

Регулярно проверяйте натяжение ремня, если он будет провисать или распределять нагрузку неравномерно, то в скором времени может понадобится замена этой комплектующей. Помните, что в этой части ГРМ нет такого понятия, как саморегулировка во время работы. Неравномерное его натяжение неизбежно приведет к обрыву. Замена этой части газораспределительного механизма должна быть произведена сразу же после первого случая его подтяжки.

Обязательно следите за аккумулятором и системой зажигания своего ВАЗ-2115, так как пуск двигателя «с толкача» пагубно влияет на состояние приводного ремня ГРМ. Дело в том, что при таком виде запуска валы начинают движение с сильного рывка, что растягивает ремень и приводит к уменьшению его срока службы.

Инструменты для ремонта и подготовки

Читайте так же

Фактически, быстрая замена зубчатого ремня ВАЗ 2115 возможна, если у вас есть опыт и инструменты. Тебе понадобится:

Ключ «10».
Ключ «17».
Специальный ключ для натяжного ролика.
Разъем.
Ключ «19».

Вот и все, теперь вы можете начать замену. Если поломка поймала вас на дороге, но есть запасной пояс, не отчаивайтесь, через несколько минут вы запустите двигатель и продолжите движение. На восьмиклапанных двигателях, как правило, разрыв происходит без последствий. Процедура разборки:

Ослабьте болты крепления правого колеса к ступице.
Поднимите правую сторону гнезда. Желательно зафиксировать левую заднюю часть и сжать ручной тормоз.
Отвинтите болты с пластмассовой крышки, которая закрывает отсек ремнем привода газораспределительного механизма.

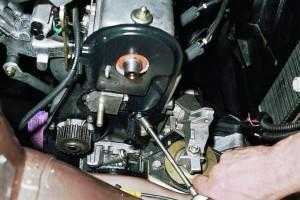

Ослабьте гайку крепления ролика.
Ослабьте и снимите генераторную ленту.
Снимите болт с шкива коленчатого вала.
Снимите ремень ГРМ.

Устанавливаем новый ремень и производим его натяжение

Порядок выполнения работ

1.Ремень надеваем, начиная с шестерни коленвала.

2.Проведя ремень через шестерню жидкостного насоса и натяжной ролик, надеваем его на шестерню вала ГРМ.

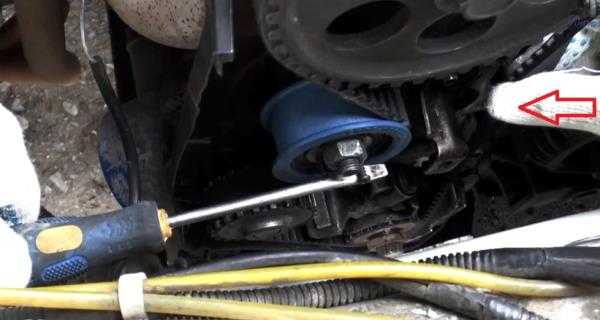

3.Для натяжения ремня, обычно, используется специальный ключ, которым вращается натяжной ролик. Если такого инструмента у вас нет, можно применить обычные саморезы, шурупы или болты. Вставляем их в отверстия в корпусе ролика (2 шт), и продев отвертку между ними, вращаем ролик против часовой стрелки, натягивая ремень. Периодически проверяем натяжение ремня.

4.Натяжение ремня, без использования специнструмента, именуемого тензометрическим тестером, можно проверить путем его проворачивания вокруг его вертикальной оси. Для этого, взявшись двумя пальцами (большим и указательным) за его поверхность в точке между звездой распределительного вала ГРМ и шестерней жидкостного насоса, проверните ремень вокруг его вертикальной оси. Если его плоскость провернется более, чем на 90 градусов, подтяните еще. Натяжение можно считать оптимальным, когда ремень проворачивается на 80-90 градусов. Но не переусердствуйте: сильное натяжение приведет к износу и самого ремня, и подшипника помпы.

5.Если натяжение ремня ГРМ в норме, затягиваем гайку крепления ролика натяжителя (ключ на 13). Вытягиваем шурупы (саморезы, болты) из корпуса ролика.

6.Накинув ключ на 19 на болт крепления шкива коленвала, проворачиваем вал на 2 оборота. Проверяем, не сбились ли метки. Если все в норме, продолжаем монтаж. Если метки сбились, придется снять ремень и все повторить заново.

7.На коленвале снова отворачиваем болт шкива привода генератора (ключ на 19). Устанавливаем ранее снятый шкив на коленчатый вал. Зафиксировав маховик отверткой, затягиваем болт.

8.Надеваем ремень генератора, производим его натяжение.

9.Проверяем результаты проделанной работы. Запускаем двигатель, слушаем его работу. Если двигатель работает нормально, значит, вы все сделали правильно.

10.Ставим на место защитную крышку привода ГРМ, закручиваем 3 болта ее крепления (ключ на 10).

11.Подгибаем защиту двигателя, и тем же ключом закручиваем 2 болта ее крепления к кузову.

12.Монтируем правое переднее колесо.

13.Опускаем машину, не забываем надежно затянуть болты его крепления.

Вот, в принципе, и весь алгоритм замены ремня ГРМ. Как видите, он не настолько сложен, как может показаться на первый взгляд. Конечно, предусмотреть все нюансы, которые могут возникнуть в процессе замены, невозможно, однако предоставленной информации должно вполне хватить, чтобы справиться с этой задачей. Тем более, в случае ошибки двигатель никоим образом не пострадает.

Если у вас остались вопросы, или вам необходима более детальная информация, посмотрите видео о том, как происходит процесс замены ремня привода ГРМ на автомобиле ВАЗ 2115

Обрыв ремня ГРМ в пути может причинить массу неудобств. На ВАЗ-2115 эта поломка способна привести к загибу клапанов, что грозит более дорогостоящим ремонтом. Также неприятная ситуация может возникнуть, если поломка произойдет в дороге. Ниже мы разберемся в причинах этой неисправности и приведем инструкцию по ее устранению.

Как снять генератор с ВАЗ 2114

Для того чтобы снять генератор на ВАЗ 2114 — 15, нам понадобиться:

ключ на 10
ключ на 13
ключ на 15
ключ 17×19
монтировка

Если всё готово, то делаем шаг номер раз — снимаем отрицательную клемму с аккумулятора.

Шаг № 2 — вначале откручиваем защиту и пыльник под автомобилем, с правой стороны (под генератором), можно и без этого, но так будет удобнее откручивать нижние болты крепления генератора.Достаточно открутить несколько болтов и опустить защиту с пыльником вниз.

Шаг № 3 — ослабляем натяжение ремня генератора, для этого откручиваем болт 1 и ослабляем болт 2.

Шаг № 4 — прижимаем генератор к двигателю и снимаем ремень генератора

Шаг № 5 — поскольку мы будем снимать генератор полностью, то и полностью откручиваем планку натяжителя ремня 3 от блока двигателя.

Шаг № 6 — снимаем штекер (маму) и откручиваем клемму 4 с генератора.

Шаг № 7 — поскльку внизу генератор крепиться на оси, её там держит гайка, эту ось (по сути длинный болт) обычно трудно вытащить, то легче будет откручивать не ось, а полностью крепление генератора к двигателю, там стоят болты на 15.

Шаг № 8 — вытаскиваем генератор и откручиваем ось (длинный болт на котором сидит сам генератор), после этого потихонечку выбиваем ось клином (другим ненужным болтом).Всё, генератор свободен, теперь можно сделать его замену на новый.

Сборка происходит в обратной последовательности.

Натянуть ремень генератора можно монтировкой, вставив её между генератором и двигателем. Далее регулировать натяг при помощи болта 2.При этом натяжение ремня не должно быть слабым или слишком сильным.Слабый натяг будет давать ремню прокручиваться, а сильный может вывести из строя подшипник генератора.Обычно натяг измеряют прогибанием ремня, он не должен быть более 1-1,5 см.

Ничего сложного.

Успехов!

LADATUNING.NET

Источники

http://mylada.net/remont/zamena-shhetok-generatora-na-vaz-2114.html
http://zarulemvaz.ru/zamena-shhetok-generatora-na-vaz-2110-2114-2115/
http://www.ladatuning.net/sovety-po-remontu/697-zamena-generatora-vaz-2114-15

Приступаем к работе

Кронштейн растяжки стали называть «крабом» за четыре имеющиеся отверстия под болты, придающие ему некоторую схожесть с клешней. Определить поломку краба, можно по характерному «треску» который появляется в передней части вашего автомобиля.Посмотреть на его состояние, и определить масштаб разрушения, можно даже не поднимая автомобиль.Выбираем первое решение — замена крабов на ваз 2109 самостоятельно, это гораздо дешевле и не представляет особых сложностей:

Предварительно приобретаем нового краба и набор болтов к нему, на старых резьба может быть сорвана
Сначала закатываем машину на яму либо эстакаду
Затем автомобиль необходимо поставить на «ручник» (стояночный тормоз) и подпереть задние колеса «башмаками» (либо деревянными брусками, чтоб не укатился)
Домкратом приподнимаем переднюю часть машины
Снимаем защиту снизу и бампер
Во время выполнения работ надо снять растяжку, если не снимать, тогда надо сделать так, чтобы она вам не мешала

Болты, крепящие краб к площадке

Сначала откручиваем оставшиеся болты крепления, если они не повылезали с «краба» при ударе машины
Поочередно снимаем прокладочные шайбы
Рекомендуем сразу пересчитать количество снятых шайб, которые извлекли из каждого отверстия, запомнить очередность их установки
Прикручивая новый «краб», сначала не забываем подложить все снятые регулировочные шайбы на их места, устанавливаются шайбы в обратной очередности
Затем вкручиваем болты краба ваз 2109, крепящие кронштейн растяжки на место
Затягиваем их с усилием, но без фанатизма, чтобы не сорвать
На этом для ваз 2109 замена краба завершена, однако не всегда, получается, столь легко отделаться
Бывает, что заодно с кронштейном растяжки ломается и площадка

Чем грозит не верное натяжение ремня ГРМ двигателю на ВАЗ-2114?

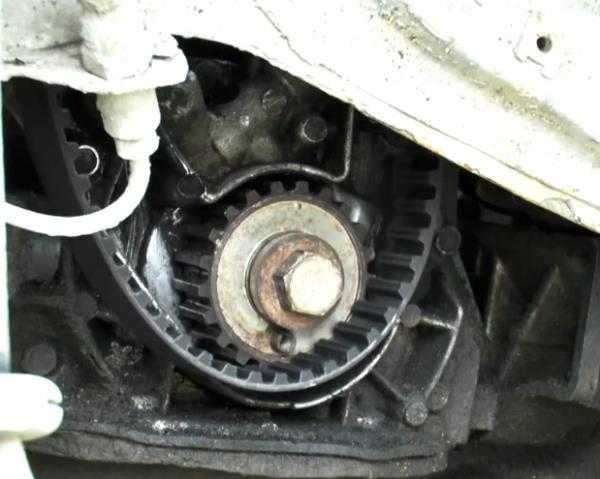

Ремень ГРМ практически сполз

Обратите внимание на зазор от ремня к двигателю, он неравномерный. При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву

Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже

При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву

Правильное натяжение (порядок и процесс)

Перед тем как приступить к натяжению ремня ГРМ, необходимо заглушить двигатель после работы на холостом ходу на нейтральной передаче. В этом случае коленчатый вал двигателя остановится в том положении, когда все силы действующие на него, будут уравновешены. Теперь приступаем к натяжению.

Снимаем защитный кожух ремня.
Вращаем коленчатый вал в сторону движения часовой стрелки. Засечка на маховике встает против промежуточного значения на шкале. Метка шкива распределительного вала совпадает с делением на маховике.
Вращением коленчатого вала в обратную от хода стрелки часов сторону, передвигаем метку на шкиве распредвала ниже, чем метка маховика на два зубца.
Ремень натянут правильно, когда применив усилие от 1,5 до 2,0 кгс в середине между шкивов распределительного и коленчатого валов, ремень может быть прокручен на 90˚.
Когда степень натяжения меньше требуемой, необходимо вращать коленвал по направлению стрелки часов, пока не совпадут метки распредвала и маховика. Теперь необходимо отпустить гайку фиксирующую ролик натяжения, довернуть коленчатый вал на 10 – 15˚ и зажать гайку крепящую ось.
Делаем два оборота коленчатого вала в сторону движения стрелки часов, пока не совпадут метки на распределительном валу и маховике, после этого необходимо повернуть в обратную сторону, до тех пор пока метка на шкиве распределительного вала сместится ниже метки маховика на два зубца. Повторно определяем степень натяжения ремня ГРМ. Подробнее о выставление меток см. «Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114«.
В том случае, когда натяжение не соответствует нормальному, необходимо снова выполнить все шаги натяжения.
При нормальной степени натяжения ремня необходимо затянуть гайку натяжного ролика приложив усилие 4 кгс*м. Затем устанавливаем защитный кожух ремня. Избыточное натяжение нежелательно, т.к. может повлечь повышенную нагрузку на подшипники помпы и натяжного ролика и их преждевременный выход из строя.
