Замена вентилятора печки ваз 2113 / 2114 / 2115

Разборка вентилятора

В случае, когда есть моторчик с крыльчаткой, разбираем корпус вентилятора. Для этого снимаем с выходного раструба поролоновый уплотнитель, затем снимаем фиксаторы корпуса, после чего он разделиться на две половины.

Извлекаем эл. моторчик, для чего отстегиваем пружинные фиксаторы крышки моторчика, снимаем эту крышку и извлекаем эл. двигатель вместе с крыльчаткой из половины корпуса. Электродвигатель меняется только в сборе с крыльчаткой, и рассоединять их не рекомендуется, чтобы не нарушить центровку. При сборке обязательно наклейте поролоновый уплотнитель по периметру выходного раструба, иначе из-за щелей воздушный поток будет рассеиваться, что снизит эффективность работы печки. Если электромоторчик печки при работе издавал сильный визг, можно не менять электродвигатель, просто разобрать вентилятор и заложить консистентную смазку во втулки. Но эти меры помогут устранить визг на непродолжительный срок и в конечном итоге моторчик печки придется заменить.

Причины неисправности

Отметим, что причиной того, что вентилятор не включается, являются проблемы с цепью питания. Окисления контактов проводки, перегорание предохранителя, неисправность резистора – все это приводит к прекращению функционирования электродвигателя. Поэтому если он не включается, в первую очередь следует проверить компоненты цепи питания. Распространенные проблемы с электродвигателем вентилятора — возникновение посторонних звуков при работе – визгов, дребезжания, перебои в работе – самопроизвольная остановка, сложный запуск и т. д.

Причина появления сторонних звуков:

1. Выработка в посадочных втулках, в которые устанавливается ротор электромотора, отсутствие смазки в них. Из-за этого при работе ротор люфтит, что создает повышенные вибрации и дребезжание, а «сухое» трение сопровождается визгом.
2. Перебои в работе вызывает критический износ графитных щеток и контактных пластин ротора. Из-за этого щетки и пластины не могут нормально контактировать между собой, что приводит к проблемам в работе электродвигателя вентилятора – он при включении не раскручивается, может самопроизвольно остановиться.

Устранение неисправностей электромотора печки – процесс проблематичный и не всегда целесообразный, проще приобрести новый вентилятор и провести замену.

Проверка

Чтобы убедиться в том, что причиной неисправности системы отопления выступает именно моторчик, следует провести простую, но показательную процедуру:

• Заведите автомобиль;
• Включайте поочередно первую, вторую и третью скорости печки;
• В случае отсутствия звуков, демонстрирующих начало работы вентилятора, моторчик вышел из строя;
• Если вентилятор не включался на 1 и 2 режиме скорости, но заработал на 3, тогда причиной неполадки может выступать переключатель или дополнительный резистор.

Причины поломки

Моторчик может не работать по нескольким причинам. Каждая из них требует отдельного рассмотрения. Потому предлагаем вам ознакомиться с возможными причинами отказа в работе вентилятора в нашей таблице.

Причина

Важно знать

Перегорел предохранитель

За печку отвечает предохранитель F7 с напряжением 30А. Заменить его не сложно, но основная проблема кроется в возможном возникновении короткого замыкания

Этот предохранитель отвечает за подсветку в бардачке, омыватель фар, прикуриватель, подогрев зеркал. В случае его неисправности, все указанные приборы перестанут работать

Отсутствует контакт в монтажном блоке

Это распространенная проблема для автомобилей, которая возникает в результате окисления контактов или потери прочности соединения

Залипает реле зажигания

Отопитель включается только после прогрева автомобиля. Потому рекомендуется проверить состояние реле зажигания в случае неработающего вентилятора. При необходимости замените реле

Печка включается только на 3 скорости

1 и 2 скорость включаются за счет дополнительного резистора, а при 3 режиме ток идет прямо на моторчик. В этой ситуации следует заменить дополнительный резистор или проверить его контакты

Сломался переключатель печки

Тут речь идет о проблемах с электрической целью или предохранителем. Для проверки их состояния можно воспользоваться контрольной лампой

Проблемы в конструкции моторчика

Если с переключателем и током все нормально, но вентилятор не реагирует, следует проверить уровень перегрева мотора, его контакты с массой или щетки на предмет залипания

В зависимости от возникших неприятностей, вам может потребоваться замена вентилятора. Поменять моторчик не сложно, хотя для этого следует обладать определенной сноровкой или хотя бы минимальным опытом в работе с электрооборудованием вашего автомобиля.

Первоочередное действие при замене моторчика печки — это отключение аккумулятора.

Расположение моторчика

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

• Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
• Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
• Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
• Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

Диагностика работы тросиков печки Ваз 2114

Для того чтобы осмотреть тросик крана печки ваз 2114, требуется демонтировать боковую накладку панели со стороны водительского места (с права от педали газа).
Далее подробнее:

• Заведите, хорошенько прогрейте двигатель автомобиля.
• Открутите три крепежных болта боковой накладки.
• Переведите ваш взор в сторону краника отопителя.
• Проверьте, не слетел ли тросик с краника.
• Переместите рычаг печки на панели приборов в максимальный режим обогрева.
• Потяните тросик на себя, удерживаете его в таком положении
• Проверьте, поступает ли из дефлекторов горячий воздух.

Теперь, когда источник проблемы выявлен. Требуется зафиксировать, придать постоянное натяжение и тем самым обеспечить хорошую работу и корректную пропускную способность.

Одним из вариантов увеличения натяжения, является метод, при котором часть (0,5-1 сантиметра) тросика загибается в месте непосредственного присоединения к рычагу отопителя.
Для этого потребуется:

1.  Демонтировать вторую накладку, только со стороны пассажирского сидения.
2.  Взять плоскогубцы и подтянуть на себя тросик (в этот момент, переключатель температуры должен находиться на максимальном режиме обогрева).
3.  Загнуть дополнительно образовавшееся количество троса (его количество подбирается опытным путем, и в каждом конкретном случае различается и, как правило, составляет до 0,5 сантиметров).
4.  Подцепляем его к температурному переключателю печки.

Внимание! Во избежание поломок, все действия связанные с натяжением выполняйте аккуратно, не применяйте чрезмерную силу.  Если переборщить с натяжением, можно повредить систему работоспособность отопительной системы

Что делать, если теплоотдача от печки низкая

Открутите от бока пассажирской торпеды. Внимательно осмотрите шланги, отходящие от печки. Оцените степень их нагрева. Если они холодные, это говорит о том, что они забились, и их необходимо прочистить. После их очистки позаботьтесь о контроле двигателя по датчику.

Что делать, если замена не дала результатов, и моторчик все равно отказывается работать?

Во избежание непредвиденных ситуаций, лучшим выходом их ситуации станет обращение в автосервис.

Проблема неработающей печки на модели ВАЗ 2114 встречается довольно часто. В большинстве случаев из строя выходит моторчик, который отвечает за подачу тёплого воздуха в салон. Устранить неисправность можно без помощи специалистов автосервиса, достаточно воспользоваться пошаговой инструкцией по ремонту.

Замена тросиков печки ваз 2114

Иногда случаются ситуации, когда по тем или иным причинам, изделие перегибается или вовсе обламывается. Такие случаи требуют снятия делали и замены ее на новую.
Рекомендации по разбору таковы:

1.   Металлические клипсы, которые удерживают тросик на месте необходимо отсоединить.
2.   Одним концом тросик присоединен к крану, другой стороной к рычагу регулировки температуры воздуха в салоне. Последовательность отсоединения можно соблюдать любую. Но удобнее всего будет вначале отсоединить конец от крана печки, отстегнуть все клипсы и в последнюю очередь отсоединить от рычага.
3.   Теперь изделие следует аккуратно извлечь из корпуса.
4.   Обратную установку новой детали начинайте с присоединения к крану.

На рынке авто товаров представлено очень много разнообразных моделей которые различаются между собой длинной, толщиной, разнообразными видами, формами обоих концов. Для того чтобы не ошибиться в приобретении нового изделия, советуем прихватить его с собой в магазин. Обычно в тросики продается сразу одним комплектом по несколько штук.

Вот мы и узнали, как поменять тросики печки на ваз 2114. Самое главное при проведении работ, не торопиться, понять принцип функционирования механизма подачи горячего и холодного воздуха.Желаем Вам теплых печек !)

Процедура замены вентилятора печки

Первым делом необходимо снять с аккумулятора авто плюсовую клемму, чтобы отключить подачу питания на старый моторчик. После этого выполняем следующие действия:

• в моторном отсеке машины снимаем кожух вентилятора и выкручиваем винты, которые удерживают деталь на месте;
• извлекаем решетку притока воздуха, которая крепится специальными болтами;
• снимаем резиновый уплотнитель, расположенный прямо под решеткой;
• снимаем приборную панель со стороны водительского места и отсоединяем провода, подключенные к моторчику;
• немного сдвигаем моторчик вместе с защитным кожухом, снимая его с фиксаторов и извлекаем неработающую деталь;
• вытаскиваем вентилятор из кожуха;
• подключаем к электрической сети автомобиля и монтируем новый моторчик, после чего осуществляем сборку в обратном порядке;
• подключаем клемму к аккумулятору и проверяем работоспособность печки.

Мы настоятельно рекомендуем выбирать новый и оригинальный моторчик, чтобы обеспечить его бесперебойную работу в течение длительного времени. Если вы все же покупаете бывшую в употреблении деталь, обязательно проверяйте ее техническое состояние, целостность контактов, работоспособность.

Как видите, процедура установка нового моторчика печки на автомобиле ВАЗ-2115 не требует много времени, специальных навыков и знаний. Поэтому совершенно не обязательно обращаться со столь мелкой проблемой в автосервисе, где стоимость подобного ремонта может оказаться довольно высокой. Просто купите новую деталь и установите ее, соблюдая все рекомендации, приведенные в нашей инструкции.

Замена

Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.

1. Отключите минусовую клемму с аккумуляторной батареи.
2. Поднимите капот и в подкапотном пространстве отсоедините все крепежные болты, которые удерживают пластиковую накладку.
3. Накладку пока что можно убрать в сторонку, дабы она не мешала работе.
4. Снимите уплотнительную резинку, которая также имеет свое место в подкапотном пространстве.
5. Снимите защитный кожух моторчика вашего отопителя. Так вы добрались до искомого объекта и можете приступать к замене.
6. По бокам мотора располагаются два болта, которые удерживают ваш вентилятор.
7. Теперь переходите в салон, снимайте панель со стороны водителя. Там располагается плюсовой штекер, который обязательно отсоединяется.
8. Далее ищите минусовой провод. Он удерживается на одной гайке, которую следует открутить.
9. Отсоединенные провода заводятся в отверстие корпуса вашего автомобиля, пропуская через уплотнительную резинку.
10. Извлеките поврежденный моторчик. Для этого его нужно повернуть и вытащить через правую сторону.

Демонтаж мотор-вентилятор

Четко придерживайтесь последовательности обратной сборки, чтобы не допустить ошибок, способных привести к еще более серьезным неполадкам.

Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Цена вопроса

Советуем выбирать качественный моторчик для замены, чтобы потом не возникало проблем с его работоспособностью.

Цена зависит от того, покупаете ли вы мотор в сборе с корпусом или отдельно.

Сам моторчик обойдется вам примерно в 500 рублей, а за устройство в сборе придется заплатить около 1000 рублей. Какой вариант предпочтительнее для вас, решайте сами.

 Загрузка …

Работа печки основана на следующем принципе

Работает система охлаждения и отопления практически на всех моделях автомобилей ВАЗ одинаково. Включение отопителя производится при помощи регулятора, который располагается в самой машине, антифриз подаётся к радиатору. Его температура после прогрева достигает больше 80 градусов. После чего начинает работать вентилятор, который работает на одном из 3 скоростных режимов.

Вентилятор начинает создавать направленный поток воздуха. Он движется из внешней части системы отопления внутрь салона машины. При помощи заслонок регулирования водитель выбирает зоны отопления, всего их три: на ноги, на ветровое стекло и в салон машины.

Ключевым элементом системы отопления автомобиля является вентилятор, и, если он выйдет из строя, то отопление пропадёт. Без него горячий воздух не будет поступать в салон, и, чтобы обогреть внутренне пространство ВАЗ-2115, потребуется не пара минут, а пара часов.

Мастерская замена вентилятора печки на автомобилях семейства ВАЗ 2114: создаем условия для проведения операции

Конструкция отопительной установки, расположенной за приборной панелью, реализована грамотно

Удобство осуществления ремонта кулера разработчики таки приняли во внимание: электродвигатель расположен в подкапотном пространстве и легкодоступен

Соединения электромотора с бортовой системой управления базируются в салоне за приборной панелью. Отключение агрегата происходит по схеме:

• снять правую крышку центральной консоли, открутив три винта;
• отсоединить одноконтактную колодку питания электродвигателя;
• открутить «массу» агрегата, используя головку на 10 и снять клемму со шпильки.

Перед заменой вентилятора печки в моторном отсеке ВАЗ 2114 проводятся операции подготовительного характера и в моторном отсеке. Опытные владельцы для удобства настоятельно рекомендуют демонтировать два дефлектора возле стеклоочистителей. Крепятся они саморезами в пяти местах. Далее действия подчиняются следующей схеме:

• снять салонный фильтр;
• отвернуть четыре самореза, фиксирующих кожух электродвигателя в моторном отсеке;
• удалить кожух из подкапотного пространства.

Лада 2115 HOXP › Бортжурнал › №26 Замена у печки: Радиатора, Краника, Моторчика, фильтра! ВАЗ 2115.

Все началось с того, что в салоне я почувствовал запах антифриза.Когда я заглянул под коврики, то пассажирским увидел лужу.

Было у меня 2 варианта:1. Потек радиатор отопителя.2. Потёк краник отопителя.Но оказался 3 вариант:3. Потёк и радиатор и краник отопителя.

К тому же в прошлую зиму «орала» печка на морозе.И желание давно зашумить моторный щит, подтолкнули меня снять торпеду и сделать ВСЕ!)Но про снятие торпеды это отдельная тема, после которой, про снятие печки уже никто не спросит.И все же: Печка всего лишь держится на 4 гайках в самом верху.

Сначала, я взял печку домой, чтобы:1. Вычистить ее (т.к. последние 80000км этого никто не делал). И у меня сбился салонный фильтр, поэтому внутри была жесть( об этом я писал здесь )2. Заменить моторчик печки, т.к. на морозе свистит.3. Заменить радиатор, т.к. увидел следы (хоть и не критичных) но подтеков (дышать ядовитым антифризом не очень хочется)4. Проклеить спец. скотчем стыки печки.

Когда настало время выбора и покупки моторчика, радиатора и краника, то был выбор следующий:1. Моторчик — есть в основном два вида:а) На фтулке — заводской

950р.б) На подшибниках — производство Luzar

Мне обещали, что благодаря подшибникам шума от моторчика будет меньше — брехня это!И шум походу от крыльчатки больше…

Внешне со старым отличий мало.

Держится всего на двух винтах, а корпус пластиковой улитки на защелках:

2. Радиатор — его выбор был интереснее. Весь интернет пишет, что все отстой, кроме радиатора ДААЗ.а) Как я понял, родной стоит такой же.б) У всех остальных радиатором «соты» крупные (т.е. пластин меньше и зазор между пластинами больше).Купил: Радиатор ДААЗ

В сравнении со старым:

На коробке есть защитная наклейка (с ссылкой в QR коде на сайт, и со стираемым полем как в лотерее).

Я попробовал проверить, ради любопытства: (Используется flash, поэтому в Хроме не работает)

3. Краник печки — тут я вначале купил, а потом уже смотрел отзывы.В основном они бывают:а) Стандартные (полностью пластиковые)

130р.б) Керамические (Одна трубка пластик, одна железо — в железе керамическая заслонка) от 300р. до 1000р.

Керамические тоже бывают разных производителей, но я купил тот, который меньше всего советуют. Ну надеюсь, что послужит.Купил от той же фирмы, что и моторчик (Luzar)

Вот фото СТАРОГО краника(который протек):

Вот фото нового, уже установленного:

Замена краника заключается в следующем:1. Слить антифриз.2. Снять тросик.3. Открутить 2 шланга от печки и 2 шланг под капотом.4. Открутить два винта под капотом.—и в обратном порядке с новым краником.

Теперь советы (мои «грабли»):1. Услышал, что от моторчика Luzar идут вибрации, и обклеил печку спереди и сзади виброй. Чем думал в этот момент — не знаю). Первую неделю воняло резиной при включенной печке. Счистил в наиболее сильных местах нагрева.2. Активно пользовался пережиманием патрубков с помощью двух гаечных ключей и двух стяжек. Всегда прокатывало, но с краником под капотом, такой фокус у меня не прокатил. Литра полтора вылил. Советую слить в любом случае охлаждающую жидкость.3. Когда снимаете тросики — относитесь к ним, как волосам любимой женщины. Крутые изгибы самого прута, скажутся. У меня получилось так, что краник вообще не мог открыть. Пассатижами выправлял и масло закапал)Если вспомню еще что-нибудь — дополню!

Итог:1. Дуть стало намного лучше.2. А по жаре (все осталось так же).

Если вам надо сауну в машине, то эту тему я проработал уже в прошлом году:Если надо +80 С из печки, советую посмотреть:

Есть вопросы, спрашивайте. Я делал это все первый раз и сложного тут ничего нет.

СЕНТЯБРЬ 2016 год. Объединение статьи про установку салонного фильтра.

Все началось, что при включенной печке был запах «перегноя». Когда решил проверить, салонной фильтр, то он оказался перекошен в месте установки и соответственно была щель( примерно 0,5 -1 см).Фильтр был ребристый узкий.Хочу вас мотивировать проверить ваш салонный фильтр (показав что было в печке):

Важные моменты

Чтобы ремонт печки пошёл максимально быстро, а его результаты не разочаровали автовладельца, следует придерживаться приведённых ниже правил:

• При снятии старого мотора его обязательно следует повернуть. Если этого не сделать, часть его крепления может сломаться и застрять в торпеде, точнее — в крепёжной скобе. И добраться до застрявшего фрагмента будет не так-то просто.
• Затягивая крестовой отвёрткой крепёжные винты, нельзя прилагать слишком больших усилий: они мелкие, так что резьбу в их гнёздах легко сорвать.

Как показывает практика, замена мотора не представляет особой сложности даже для начинающего автолюбителя, если он хотя бы раз в жизни держал в руках гаечный ключ и отвёртку. Вся процедура занимает минут 40–50 максимум. Главное — не переусердствовать с затягиванием крепежа, и всё будет в порядке.

Принцип работы тросиков печки на Ваз 2114

Работа отопительной системы автомобиля, заключается в передаче и перенаправлении тепла, которое выделяется в результате работы двигателя. Тепло выводится системой охлаждения и подается, в том числе и на радиатор печки. После чего, при повороте переключателя (включении), отопительная система запускает моторчик, который выдувает горячий воздух, пропускает его через дефлекторы панели автомобиля. Перенаправление воздуха на ту или иную область осуществляется непосредственно водителем через переключение положений обдува.

При нажатии картинка увеличивается

Большинство случаев неисправностей печки связаны всего с одной причиной и это — тросик печки ваз 2114.
Дело в том, что со временем натяжение тросика ослабевает. Это происходит в результате его постоянного натяжения, ослабления при переводе рычага регулировки режима обогрева (холодный и горячий). Встречаются и случаи, когда тросик вообще слетает с крана печки.
В результате чего, кран печки открывается не полностью, тем самым вы недополучаете значительные порции горячего воздуха из системы отопления.

Как же поступить? Менять или не менять? Вот самые распространенные вопросы автолюбителей.
Ответим так, прежде чем, что-либо заменить, следует найти причину неисправности и попытаться ее устранить.

Инструкция по замене мотора печки ВАЗ 2114

Сначала перечислим расходные материалы и инструменты, которые нам понадобятся:

• новый моторчик печки ВАЗ 2114 (причём покупать его надо обязательно в комплекте с вентилятором и защитным кожухом);
• набор рожковых ключей;
• отвёртка крестовая (средних размеров).

Чтобы поменять моторчик самостоятельно, нужно придерживаться приведённой ниже последовательности действий:

1. Открывается капот автомобиля, с аккумуляторной батареи с помощью рожкового ключа на 10 отсоединяется клемма со знаком «минус».
2. В кабине машины, под приборной панелью, находится провод питания печного моторчика. Он вручную извлекается из разъёма.

«Плюсовой» провод питания моторчика находится в кабине, под приборной панелью

Теперь в моторном отсеке рожковым ключом на 8 мм откручиваются 2 гайки, удерживающие вентиляторный кожух. Там же находится гайка, с помощью которой к кожуху крепится провод «массы» авто. Она тоже откручивается.

Рядом с гайками кожуха находится и гайка «массы», которая тоже откручивается

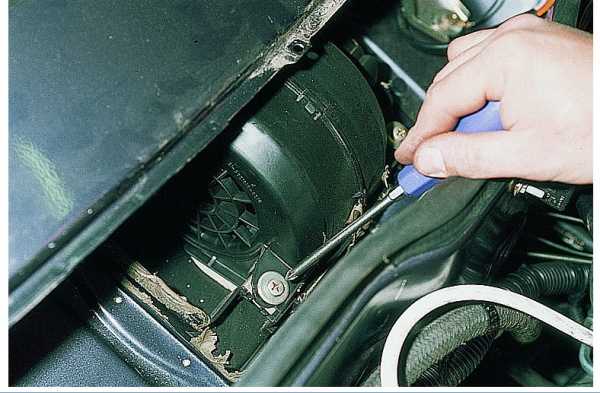

Далее с помощью крестовой отвёртки выкручиваются дополнительные болты крепления вентилятора.

Дополнительную пару крепёжных болтов выкручивают крестовой отвёрткой

Решётка для притока воздуха освобождается и извлекается, открывается доступ к мотору, удерживающемуся на специальной скобе.

Когда весь крепёж откручен, решётку воздухопритока извлекают вручную

Для извлечения моторчик сначала тянется на себя, а затем поворачивается на 90 градусов, снимается с крепёжной скобы и вынимается со штатного места.

Электромотор отопителя вначале тянут на себя, а потом поворачивают под прямым углом

Теперь на место сгоревшего устройства устанавливается новый мотор, после чего производится обратная сборка всех узлов.

Замена крана отопителя на ВАЗ 2114

Сегодня в продаже можно встретить краны с металлическим запорным устройством и с керамическим. Последние считаются более надежными, так как устойчивы к окислительным процессам, однако, что касается герметичности, то модели с металлическим запором ничем им не уступают.

Есть также краны с шаровым запорным механизмом, но они также не отличаются особой надежностью. Ниже в таблице приведены модели кранов отопителя для ВАЗ 2114. Цена кранов варьируется от 150 до 350 рублей, в зависимости от модели.

Инструменты и средства, которые понадобятся для замены крана:

• набор гаечных ключей;
• отвертка крестовая и плоская;
• пассатижи;
• емкость для сбора сливаемой охлаждающей жидкости;
• тряпка.

Для начала ставим автомобиль на эстакаду или на яму. Даем двигателю остыть. Далее нужно слить охлаждающую жидкость. Это можно сделать, открутив сливную пробку (ключ на 13) на блоке цилиндров, предварительно открыв расширительный бачок, или же через сливное отверстие внизу радиатора охлаждения.

Далее находим под капотом со стороны переднего пассажира два патрубка, идущие в салон. Крестовой отверткой ослабляем червячные хомуты, и снимаем шланги. Если с них потечет охлаждающая жидкость, подставляем емкость и пользуемся тряпкой.

Теперь переходим в салон. На переднем пассажирском месте слева внизу ищем патрубки, идущие от радиатора к крану отопителя. Для удобства снимаем левую крышку панели, закрывающую радиатор. Ослабляем крепящие их хомуты, и отсоединяем шланги. При вытекании жидкости используем тряпку.

Когда шланги будут отсоединены с обеих сторон, возвращаемся под капот и откручиваем 2 гайки на шпильках, фиксирующих корпус насоса. Здесь используем ключ на 10. Перебираемся в салон и вытягиваем на себя кран. Используя пассатижи и плоскую отвертку, отсоединяем трос привода запорного механизма крана, предварительно сняв скобу, удерживающую тягу.

Извлекаем поломанный кран отопителя. Монтаж нового крана начинаем с крепления троса и патрубков, идущих к радиатору отопителя.

Дальше производим сборку в обратной последовательности. По окончанию монтажа крышку панели на место не ставим. Залив охлаждающую жидкость в радиатор, запускаем двигатель, греем его до включения вентилятора.

Проверяем работу системы, открыв заслонку, включив вентилятор отопителя, и перемещая рычаг управления краном вправо-влево.

Периодически визуально осматриваем кран и места присоединения к нему патрубков на наличие течи. Если все нормально, ставим на место крышку панели приборов.

Где размещен кран печки?

Часто водители задаются вопросом — где находиться краник отопителя на ВАЗ 2114? Ответ таков: под торпедой. Чтобы его увидеть, нужно убрать боковую панель внизу переднего сиденья автомобиля. Там расположены два патрубка, которые идут к основному механизму.

При окислении регулятор может заклинить, что приведет к отсутствию регулировки температуры подачи воздуха. Печка будет плохо функционировать и не нагревать достаточно помещение в салоне автомобиля.

Зная, где находиться кран печки на ВАЗ 2114, каждый автомобилист сможет без проблем диагностировать его неисправность и устранить причину, заменив или отремонтировав печной агрегат.

Основные поломки электрики отопительной системы ВАЗ-2115

Если не происходит никаких изменений в системе отопления при любом положении ручки переключения, то, вероятнее всего, мотор системы вышел из строя (износились щётки) или нет напряжения на клеммах. Но также в этом случае могут быть проблемы с замком зажигания или монтажным блоком (перегорел предохранитель F4).

Важно для исправной работы системы отопления автомобиля, чтобы на массе двигателя (установлен под капотом) было не больше 3 Ом. Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах

Если на максимальных оборотах двигателя отопитель работает нормально, а проблемы возникают только на малых, то причина неисправности, скорее всего, кроется в кнопке переключения оборотов или добавочных резисторах.

https://youtube.com/watch?v=QxX3tCjapJE

Если вы включаете систему обогревания салона и слышите шум, а печка должным образом не обдувает, то это также указывает на неисправности двигателя. Неисправности могут заключаться в подклинивании крыльчатки или подшипников якоря. Устранить неисправности можно заменой составных элементов или, если требуется, их смазкой. Но, как правило, эти действия дают непродолжительный эффект и проблема возвращается.

Со временем любая техника выходит из строя и требуется ремонт. Поэтому отопительная система не является тут исключением и самое малое, что нужно сделать в целях профилактики, — это хотя бы производить периодический визуальный осмотр и диагностику. Не забывайте, что со временем система стареет и изнашивается, соответственно, чем старее автомобиль, тем больше его нужно готовить к отопительному сезону.

Принцип замены крана печки ВАЗ-2115

Если не работает вентилятор печки ВАЗ-2115, то стоит безотлагательно произвести его полную замену. Практически в любом современном автомагазине можно найти достойный вариант вентилятора. Как правило, на отечественный автомобиль ВАЗ-2115 подойдут модели из совершенно разных ценовых категорий, естественно, можно установить как более бюджетный китайский вариант, так и более надёжный долговечный агрегат. За качество и срок службы дешёвых вентиляторов никто нести ответственность не будет, поэтому целесообразнее потратить немногим больше денег и купить более крепкое устройство.

Поменять штатный агрегат просто, важно купить достойную замену. Некоторые квалифицированные специалисты рекомендуют приобретать товар компании Luzar, отмечая их вентиляторы как приспособления высокого качества

Примерная стоимость такого агрегата находится в пределе 1,2 тыс. руб.

Если автомобилист не знает, как снять вентилятор отопителя ВАЗ-2115, он должен предварительно осмотреть его местоположение. Моторчик печки ВАЗ находится в специальной ёмкости (контейнере), которая располагается в области лобового стекла в капотном отсеке. Инструментария понадобиться немного, следует запастись только отвёрткой и набором ключей.

Чтобы поменять вентилятор печки на ВАЗ-2115, следует отсоединить минусовую клемму с аккумуляторной батареи авто, затем со стороны салона под панелью приборов найти провод питания («плюс») мотора отопителя и добиться его разъединения.

Для осуществления следующего шага придётся расположиться под капотом своего авто и избавиться от крышки кожуха вентилятора, которая держится всего на 2 винтах (их нужно будет открутить).

Чтобы сделать отопитель отлично функционирующим, придётся снять всю «массу» мотора печки, для облегчения процесса, в первую очередь, необходимо будет открутить гайку, фиксирующую корпусу кожуха внизу. Затем следует открыть сам кожух и выкрутить 2 винтика, на которых держится вентилятор. После того как эти винты будут откручены, придётся потратить время на снятие крепёжных элементов, расположенных впереди ветрового стекла. Благодаря этой процедуре автомобилист освободит решётки воздухопритока, которые впоследствии нужно будет снять.

Замена вентилятора печки на ВАЗ-2115 будет произведена только после того, как будет демонтирован прежний моторчик. Снять старое приспособление можно будет посредством откручивания абсолютно всех креплений. Стоит отметить, что заменяемый агрегат одевается на расположенный на корпусе небольшой зацеп. Чтобы всё сделать правильно, необходимо пододвинуть зацеп немного вперёд, а затем приподнять его.

Вентилятор печки ВАЗ-2115 нужно демонтировать с зацепа, провернув агрегат на 90°. Аккуратные действия позволят приспособлению беспрепятственно выйти из кожуха.

Основные неисправности крана отопителя ВАЗ 2114

Непонятно почему, но именно этот элемент системы охлаждения чаще других выходит из строя. Обычно это происходит осенью, когда возникает необходимость в использовании отопителя. Основных причин поломки крана всего две:

1. закисание запорного устройства;
2. разгерметизация корпуса (течь).

В первом случае открыть, или закрыть кран оказывается невозможным. Окислительные процессы внутри приводят к тому, что элементы запорного механизма прикипают друг к другу.

Применение силы для того чтобы сорвать с места запоры чревато их полным разрушением. Эта поломка не является критичной, и позволяет эксплуатировать автомобиль в теплое время года.Достаточно просто перекрыть поступление воздуха в салон с помощью заслонки.

Если же обнаружится течь, автомобиль использовать не рекомендуется. Нарушение герметичности корпуса крана проявляется следующими признаками:

• снижение уровня охлаждающей жидкости;
• наличие в салоне характерного запаха;
• появление на лобовом стекле жирного налета;
• следы охлаждающей жидкости на резиновых ковриках или ковролине под бардачком.

Стоит отметить, что кран отопителя имеет неразборной корпус, из-за чего он ремонту не подлежит. Здесь поможет только его замена.

Как снять вентилятор с печки ваз 2114?

Для этого необходимо знать где именно он находится. Вентилятор размещен в специальном контейнере, который находится в капоте транспортного средства в районе лобового стекла.

Для снятия вентилятора вам понадобится обыкновенная отвертка и элементарный набор ключей. Ознакомимся с пошаговым снятием вентилятора:

1. 1. Следует найти плюс провода оборудования. Проведите его отсоединение;
2. 2. Поскольку крышка кожуха закреплена винтами, проведите их полное отсоединение;
3. 3. Снимите кожух, и открутите винты;
4. 4. Открутите винты, которыми закреплены решетки воздухопритока;
5. 5. Снимите моторчик ваз 2114, для этого придется его немного придвинуть на себя и приподнять;
6. 6. После снятия моторчика, поверните его на 90 градусов. Это необходимо для его вынимания из кожуха и его снятия.

Как видно, замена не такое и трудное дело. Поэтому указанные работы легко сделать самостоятельно.

Механизм работы оборудования

Вентилятор регулирует поток воздуха, который будет циркулировать в салоне авто. Он имеет несколько положений заслонок, которые могут быть направлены в сторону отапливания ног, стекла или пассажирскую часть салона.

1. 1. Для подачи тепла в салон машины необходимо корректировать подачу теплового воздуха путем закрытия и открытия краника.
2. 2. Путем данных действий происходит поступление охладительной жидкости в радиатор что способствует образованию тепла. Печка работает при максимальном показателе жидкости охлаждения при полностью нагретом моторчике, который составляет около ста градусов.
3. 3. При переключении печки на разные скоростные режимы происходит регулирование скоростного вращения вентилятора.
4. 4. В салоне авто имеются специальные перегородки с помощью которых можно проводить Основные первопричины поломки печки ваз 2114.

В случае возникновения неисправностей, причину следует искать в следующем:

Вышел из строя предохранитель;

Самая актуальная причина. Неисправный предохранитель работает неполноценно, что может стать основной причиной поломки всей системы отопления транспортного средства. Нередко причиной перегорания предохранителя является короткое замыкание. Для определения указанного недостатка придется полностью разобраться в работе предохранительной цепи.

Плохой контакт во внутренней части монтажного блока;

Основной причиной указанной неисправности считается окислевшаяся проводка. Решение проблемы имеется: достаточно пересмотреть провода, соединенные перед монтажным блоком и возможно потребуется замена.

Реле зажигания вышло из строя;

Происходит в результате залипания реле зажигания. Неприятность выявляется элементарно. В этом случае вентилятор работает неполноценно, шумит эффективность выражена только при полном прогреве двигателя. Для устранения указанной поломки необходима замена реле.

Неработоспособность скоростных режимов печки;

Обнаруживается при работе вентилятора на максимальном режиме, который шумит. В этом случае необходимо оценить работу резистора отопления. Если он пришел в негодность поможет замена. Такова уж конструкция отопительной системы. На 1-2 режиме оборудование работает при помощи добавочного резистора, и лишь 3 включается напрямую от аккумулятора.
