Замена мотора печки lada 2111 (ваз 2111)

Работы по замене вентилятора в салоне

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется.

После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову.

Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов.

С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами.

Отопительные шланги отсоединяются

На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола.

Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал.

Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана.

После этих действий снимают передний корпус с кожухом печки. Эти элементы зафиксированы скобами и винтами
Стоит обратить внимание, что на кожухе расположен двигатель и моторчик.

Защелки убираются, и двигатель с моторчиком извлекаются.

Рекомендации по замене моторчика

Разбирать электродвигатель самому можно исключительно для оценки коллектора и для его очистки. Если причина поломки заключается в другой ситуации, то неспециалисту по работе с такими деталями нежелательно проводить разборку. Лучше купить новый электродвигатель.

Примечание! Демонтаж крыльчатки двигателя также не рекомендуется проводить своими силами, поскольку при её установке на своё место нарушится балансировка, которая играет важную роль. Естественно, электродвигатель будет функционировать, но не ровно, что может повлечь за собой разбиение подшипников, появления шума при включении печки.

Так как печка находится в разобранном состоянии, появляется возможность спокойно просмотреть другие составляющие салонного отопителя. Итак:

• Чтобы от радиатора исходило больше тепла, нужно его демонтировать и промыть. Он фиксируется на заднем кожухе отопителя, который снимается путём откручивания крепёжных винтов. После этого радиатор беспрепятственно извлекается и промывается под напором воды, вытекающей из шланга, который подсоединён к подводящей или отводящей трубке радиатора. Таким же напором смывают загрязнения и поверхностей снятого радиатора.
• Для разборки воздуховодов и механизмов управления печкой, нужно будет снять приборную панель, на которой размещаются главные воздуховоды.

Примечание! Обычно панель с основными воздуховодами выполняется как одна деталь, поэтому с ней нужно обращаться с максимальной осторожностью, чтобы не приходилось потом менять.

После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола.

Примечание! Под этой накладкой размещаются воздуховоды для обогрева ног, которые прикрепляются к кузову при помощи винтов и защёлок.

• Воздухораспределитель снимается с приборной панели при отворачивании крепёжных винтов и отсоединении тяги контроля заслонками.
• Сборку нужно выполнить в обратном разборке порядке. Если есть необходимость, при помощи клея фиксируют уплотнители заслонок. Также можно замазать герметиком места крепления шлангов с радиатором.
• Когда все детали собраны и установлены на свои места, проверяется функционирование всех узлов и заливается тосол либо антифриз. Всё зависит от личных предпочтений.
• На финишном этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу собранной печки.

Тем, кто воспринимает информацию визуально, рекомендуется просмотреть видео с детальным описанием действий и несколько фото, которые помогут все сделать правильно.

Источники

• http://vaz-russia.ru/remont-vaz-2110/zamena-ventilyatora-pechki-na-vaz-2110-vaz-2111-vaz-2112.html
• http://luxvaz.ru/vaz-2110/256-motorchik-pechki.html
• http://masteravaza.ru/sistema-otopleniya/u-sovremennyh-modelej-sistema-otopleniya/vaz-2110-zamena-motorchika-pechki-543

Подготовка

Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:

• Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
• Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.

При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе.

Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.

Как снять и заменить моторчик печки на ВАЗ-2110, 2111 и 2112

Всем привет. Сегодня мы вам расскажем как добраться к моторчику печки ВАЗ-2110 и снять его для ремонта или замены. Процедура относительно несложная, сам отопитель разбирать не придется и это большой плюс, ибо разобрать его действительно не так просто как кажется. Итак, поехали для начала следуя инструкции снимаем накладку и облицовку лобового стекла, правую шумоизоляционную обивку и сам стеклоочиститель.

Первым делом отключаем аккумулятор. Затем отключяем разъем плюсовой моторчика печки:

Затем, получив доступ откручиваем гайку крепления массы моторчика печки:

Берем крепкую плоскую отвертку и аккуратно отщелкиваем защелки корпуса печки, осторожно, они пружинят, не потеряйте их из вида

Аккуратно оттягиваем на себя переднюю крышку корпуса печки, не отломайте:

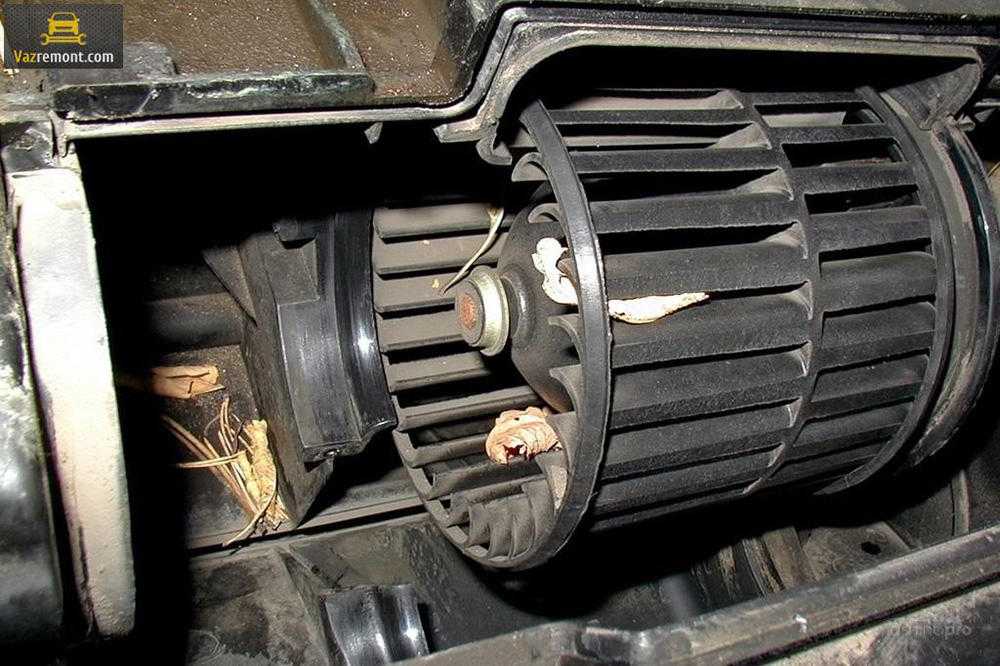

И вынимаем на себя сам моторчик печки:

Вот собственно и все, заменяем неисправный моторчик или ремонтируем этот, хотя завод изготовитель утверждает что они не ремонтопригодные, и собираем все в обратной последовательности. Вот мы и научились самостоятельно менять моторчик печки на ВАЗ-2110, 2111 и 2112. Если у вас остались вопросы, будем рады видеть вас у нас на форуме в клубе ВАЗ-2110. Всем удачи на дорогах, и поменьше поломок автомобиля, особенно поломок печки в холодное время года!

Замена и мотора (вентилятора) отопителя ВАЗ 2110, 2112. Нового образца. Ремонт печки

Гул, визг, скрежет, неравномерные вращения вентилятора отопителя говорят о необходимости замены мотора печки. Идем в магазин и покупаем мотор нового образца (большой на трех винтах, выпуск с 2004 г.). Купил в Санкт-Петербурге за 1350 руб.Подготавливаем автомобиль к работе. Открываем капот, снимаем минусовую клемму с Аккумулятора.Начинаем разбирать:

1. Снимаем резиновые колпачки с поводков дворников, ключом на 10, откручиваем две гайки и снимаем щетки стеклоочистителя.
2. Поддев шлицевой отверткой декоративные заглушки, отворачиваем четыре винта крепления жабо.
3. Торцевым ключом на 10, откручиваем две гайки крепления жабо по краям.
4. Снимаем резиновый уплотнитель и отворачиваем саморезы, крепления щитка моторного отсека от жабо.
5. Отсоединяем резиновый шланг подачи жидкости омывателя на форсунки.

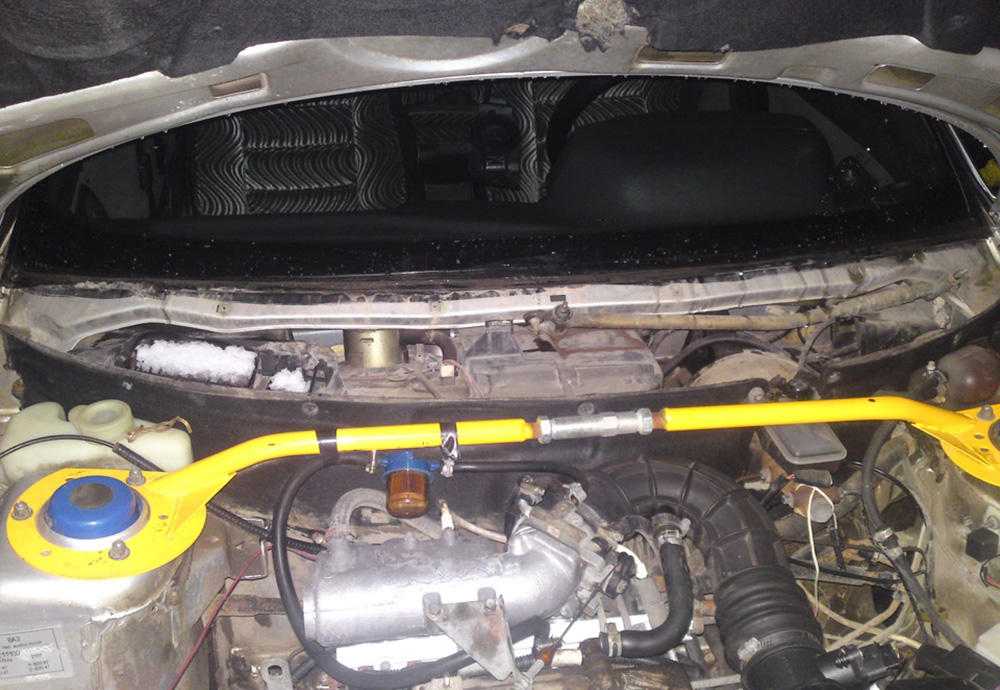

Должно получиться вот так:

6. Дальше начинается абсолютно не веселое занятие по извлечению правого щитка моторного отсека. Он закреплен двумя гайками на 10, снизу. Откручиваем их торцевым ключом, складывая матные слова в адрес конструкторов

Внимание! До конца откручивать их не надо. Щит вытаскивается

7. Снимаем щиток, предварительно сняв хомуты с шланга вакуумного усилителя тормозов.

8. Откручиваем 4 самореза крышки салонного фильтра и снимаем ее.

9. Отсоединяем колодку мотора отопителя и колодку резистора.

10. Откручиваем три самореза указанных на рисунке:

11. Вытаскиваем левую часть печки вместе с мотором.

12. Меняем двигатель отопителя на новый.

13. Как говориться в руководстве по эксплуатации и ремонту ВАЗ 2110, «устанавливаем в обратной последовательности».

Первая замена заняла порядка 2,5 часов.

Последнее из ремонта

Порядок ремонта вентилятора печки

1. Разберите электродвигатель печки. Сначала демонтируйте крыльчатку, затем пружинные фиксаторы.
2. Лишите его опоры.
3. Снимите щеточный узел, открутив винты вначале.
4. Аккуратно выбейте ротор.
5. Удалите пыль и грязь со всех элементов электродвигателя печки.
6. Освободите подшипник, отогнув края пластины с внутренней стороны статора.
7. Удалите старый подшипник №609 и установите новый.
8. Загните обратно края пластине.
9. Оцените состояние пластины после этой процедуры и отшлифуйте края при необходимости.
10. Удалите старые щетки вместе с проводами. На их месте впаяйте провода от новых щеток.
11. Отогните упоры пружин щеток, чтобы без труда вернуть на место щеточный узел. Отложите его в сторону.
12. Верните на место ротор мотора печки.
13. Установите обратно щеточный узел, убедившись в занятии щетками своих законных мест.
14. Заполните пропуски пружинами и верните в исходное положение упоры.
15. Установите на место крыльчатку.
16. Подключите заново электромотор в сеть печки.

Последние публикации

Печка салона ВАЗ-2110 (Отопитель), по сравнению с ранее выпускавшимися моделями автомобилей, этого автозавода, стал конструктивно более сложным устройством. В его схеме исчез кран, перекрывающий подачу охлаждающей жидкости к радиатору отопителя, поэтому он постоянно горячий. Радиатор расположен горизонтально и для удаления из него воздуха или пара в его левом бачке стоит пароотводящий штуцер. Потоками воздуха управляют две заслонки, приводимые в действие микро мотором. Всем процессом работы заправляет электронный блок, который получает информацию с датчика температуры, установленного рядом с лампой освещения салона.

Если обратится к статистике, то наиболее вероятными причинами неисправностей в печке на ваз 2110 могут стать: блок управления, микро мотор, вентилятор, салонный датчик температуры, заслонки отопителя. Именно в такой последовательности расположились неисправности печки, после опроса владельцев автомобиля ВАЗ-2110.

Большинство владельцев автомобиля проверить неисправность блока управления смогут только его заменой, на заведомо исправный блок. При этом они должны знать, что на «десятках», которые сейчас эксплуатируются, могут стоять четыре разновидности блоков управления. Их маркировка такова: 1303.3854, 1313.3854, 1333.3854, 1323.3854. Первые три блока взаимозаменяемые и могут устанавливаться на отопители 2110-8101012 и 2110-8101012-01. А вот последний блок управления стал устанавливаться с 2003 года на печку 2111-8101012

То есть сейчас, если Вы обратили внимание на маркировку, на «десятках» стоит печка от ВАЗ-2111.

Салонный датчик температуры, достать с места установки не трудно. На нём стоит мини вентилятор и, если Вы поставите блок управление в положение «MIN» (синея точка) или » MAX» (красная точка), то он вращаться не должен. Также работоспособность печки Вы можете проверить путём его замены на исправный датчик.

Остальные неисправности могут находиться, только внутри отопителя и без частичной или полной его разборки устранить их невозможно. Это касается микро мотора и датчика положения его вала, а также двух заслонок, распределяющих потоки холодного и тёплого воздуха. К тому же АВТОВАЗ не рекомендует самостоятельно заниматься ремонтом отопителя. Ну, а о таких неисправностях системы охлаждения, как недостаточный уровень антифриза или отказ в работе термостата, влияющих на работу печки, Вам наверняка уже известно.

Источники

• http://gold.doitwork.ru/skachat-ventiljator-pechki-vaz-2112-novogo-obraztsa.html
• http://helping-auto.ru/vaz/2110/pochemu-ne-rabotaet-pechka-na-vaz-2110/

Возможные неполадки

Если плохо работает моторчик печки, не спешите обвинять именно его. Конечно, ему свойственно засоряться посторонними мелочевками – частицами пыли, сажей и других загрязнений. Достаточно один-два раза в сезон делать профилактическую очистку. Аналогичные процедуры необходимо проводить перед концом и вначале сезона эксплуатации.  Может выйти со строя датчик температуры. В этом случае нарушается ход заслонки. В обычном режиме она открывается на максимуме при красной точке и закрывается при достижении синей точки минимума. Отличаются и показатели нормального сопротивления. Обычно значение находится в диапазоне 20-25 Ом. Если оно выходит за рамки, то вентилятор может неправильно прогревать или охлаждать воздух. На неисправность же самого вентилятора печки указывает несвойственное поведение. Например:

• Скрежет при работе и посторонние шумы;
• Незапуск вентилятора вообще;
• Снижение эффективности и объема нагнетания воздуха;
• на слуху плохая работа вентилятора.

Первое место по частоте поломок занимает электроцепь от аккумулятора до моторчика печки. Если кабель отказал полностью – виноват сгоревший предохранитель. Нарушения работы электромотора на разных скоростях намекают на вылетевший резистор. А в случае отсутствия изменений режима работы диагноз очевиден – не реагирует управляющий контроллер. Могут выходить со строя и клеммы различных соединений. Но если электрооборудование в норме, то прибор придется демонтировать и перебрать основательно.

Принцип работы

Из-за отсутствия крана регулировку отопления внутри отечественного автомобиля выполняет заслонка мощности горячего воздуха. Регулировка автоматическая, с точностью до двух градусов по Цельсию. Заслонка доказала свою практичность по сравнению с краном, так как последний может заклинивать, залипать или замерзать. Основной поток нагретого или охлажденного воздуха равномерно распределяется по всему салону – сначала на ветровое стекло, а затем проходит через закрытые заслонками дефлекторы к боковым стеклам. По аналогичному принципу происходит обогрев пола и пространства для ног. Предусмотрена и система рециркуляции воздуха внутри салона, которая предотвращает экологическую катастрофу в автомобиле из-за несанкционированного проникновения, загазованного и заполненного пылью дорог наружного воздуха.

Вентилятор печки десятого семейства работает в одном из трёх режимов: низкий, средняя интенсивность и автоматический выбор. Режим зависит от количества дополнительных резисторов 0,23 Ом в работе – один или два. В зависимости от скорости и показателей воздуха цифровой блок управления выбирает оптимальный режим работы народного кондиционера советского образца. Температура регулируется с помощью контролера. Водитель может выставить температуру в диапазоне 16-30 градусов с интервалом 2 градуса. Далее, в зависимости от показаний датчика, вентилятор начинает работать с достаточной интенсивность для быстрого прогрева воздуха в салоне, особенно из-за долгого простоя. В первые минуты после запуска интенсивность работы печки ВАЗ довольно высока. Затем она постепенно снижается.

Возможные причины неисправности

Перед тем как проводить ремонтные мероприятия, следует внимательно изучить возможные причины неисправности вентилятора автомобильной печки:

1. Сгоревший предохранитель. Настоящая причина является самой банальной и простой, но при этом именно она приводит к наибольшим проблемам при решении существующего вопроса. Замена предохранителя оказывается очень простой процедурой, с которой может успешно справиться любой автомобилист. Несмотря на простой ремонт, крайне сложно обнаружить короткое замыкание, приведшее к сгоранию предохранителя.
2. Окисление контактов, которые должны использоваться для налаживания работы автомобильной печки.
3. Реле зажигания не позволяет печке успешно включиться и начать работать.
4. Добавочный резистор способен привести к тому, что рабочей будет только третья скорость.
5. Неисправность переключателя отопительной системы автомобильного салона предусматривает замену предохранителя.
6. Нерабочий электрический двигатель вентилятора — это ещё одна важная причина. В этом случае требуется замена моторчика печки или как минимум проверка его контакта с транспортным средством. В большинстве случаев причина скрывается в сгоревшем электрическом двигателе, плохом контакте с машиной, залипании щёток электрического моторчика.

Вне зависимости от причины неисправности можно успешно наладить автомобильную печку

Самое важное — это понять, в чём же всё-таки заключается причина поломки или частичное нарушение функциональности отопительного оборудования

Если диагностика подтвердила, что причина кроется в моторчике печки, замена вентилятора печки чаще всего становится обязательной задачей. Как провести столь ответственную процедуру и насколько лёгкой она обещает быть?
