Замена маслосъемных колпачков ваз 2111, 2110

Процесс замены колпачков на ВАЗ-2110

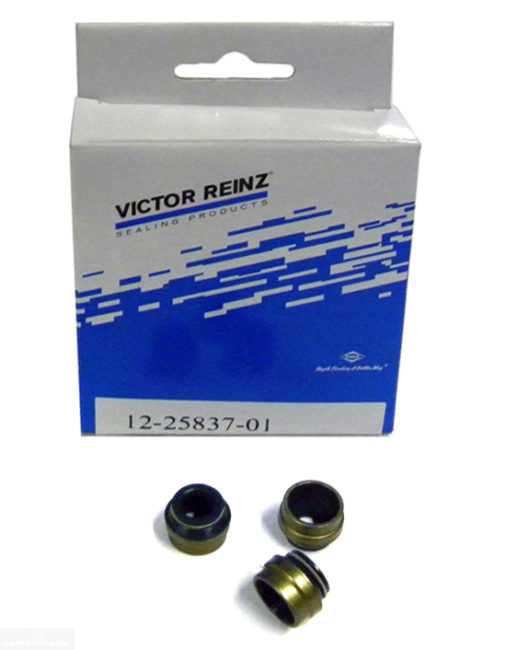

Комплект маслосъёмных колпачков.

Маслосъёмный колпачок предназначен для уплотнения клапана и направляющей втулки. Итак, прежде всего, необходимо собрать инструментарий.

Для замены маслосъёмных колпачков потребуются следующие инструменты:

Молоток.
Отвёртка.
Пинцет.
Оправка для выпрессовки колпачков.
Пруток 8 мм.

Теперь, когда всё успешно собрано, можно приступить непосредственно к процессу замены:

Снимаем «массу», а затем откручиваем гайки крепления с головки.
Демонтируем клапанную крышку.
Откручиваем гайки крепления крышки подшипников распределительных валов. На переднем четыре гайки, а на заднем – шесть.
Снимаем шпонку распределительного вала.
Когда вспомогательные элементы демонтированы, можно снять распредвал.
Снимаем сальник с распределительного вала.
Через специальное отверстие проверим поршень, чтобы он находился в верхней мёртвой точке.
Устанавливаем приспособу для сжатия пружин клапанов.
После сжатия пружины, необходимо вынуть два сухаря, которые размещены на клапане.
Снимаем верхнюю тарелку клапана, а после неё и вынимаем обе пружины.

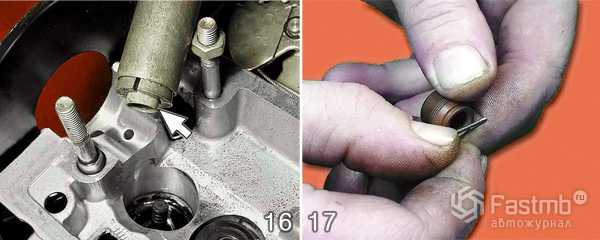

Спрессуем сальник с направляющей втулки. Для этого устанавливаем цангу и бьём по бойку. Если всё верно сделано, то на цанге останется колпачок.
Вынимаем колпачок из цанги.
Окунаем новый колпачок в масло. Затем ставим его в оправку.
Прессуем новый колпачок к нижней тарелке. Операцию стоит проводить аккуратно, что не повредить изделие.
Устанавливаем на колпачок пружинку.

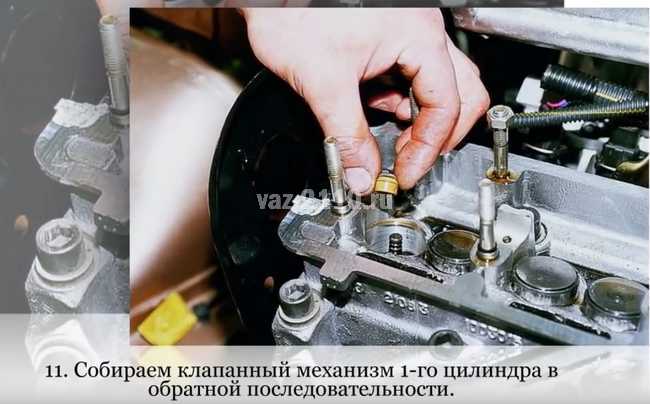

Ставим обратно пружины и верхнюю тарелку. Далее при помощи приспособы для рассухаривания, устанавливаем сухари на посадочное место.
Ставим на место распредвал.
Устанавливаем и закручиваем крепление крышек подшипников распределительного вала. Затяжка проводится в определённом порядке.
Последующая сборка проводится в обратном порядке от разборки.

Особенности замены на 16-клапанном двигателе ВАЗ-2110

На ВАЗ-2110, оснащенным 16-клапанным двигателем, выполнить замену при помощи прутка не получиться, придется снимать головку с двигателя, чтобы была возможность поджимать клапан к седлу в процессе работ по замене сальника клапана.

В остальном процесс замены идентичен.

Разница в замене маслосъемных колпачков в карбюраторных и инжекторных двигателях сводится только к сложности разборки для доступа к сальникам.

В карбюраторном авто просто больше придется снимать с двигателя – распределитель, бензонасос и т. д. Но сама последовательность замены не отличается.

Что касается инструментов, то без приспособления для рассухаривания клапанов никак не обойтись, а вот отсутствие цанги для снятия колпачков проблемой не будет.

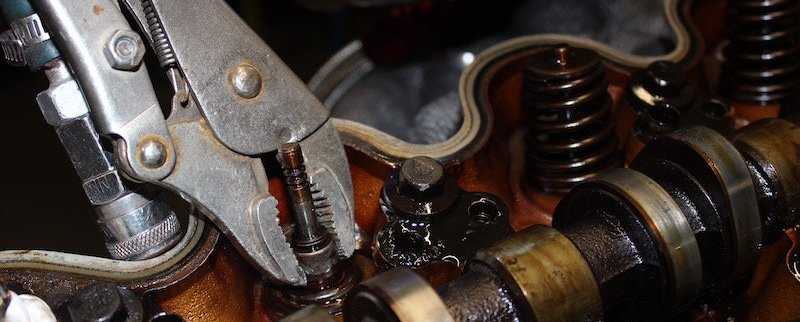

Для спрессования сальников можно воспользоваться и обычными пассатижами. Но в процессе снятия ими нужно тянуть колпачок строго вертикально, при этом прокручивание сальника не допускается, чтобы не нанести царапины на поверхность направляющей.

Описанный процесс – трудоемкий, но даже в одиночку его можно выполнить в течение для, сэкономив на услугах СТО.

Для чего нужны маслосъемные колпачки

Маслосъемные колпачки или, как еще их называют, сальники клапанов расположены на штоках впускных и выпускных клапанов газораспределительного механизма. Их задача заключается в предотвращении попадания масла из головки блока цилиндров в камеру сгорания.

Маслосъемные колпачки изготавливают из высококачественной резины, способной выдерживать огромные нагрузки, но если уплотнение штока клапана:

Изношено;
Потрескалось;
Отсутствует;
Разрушено;
Неправильно установлено.

То это приводит к тому, что в цилиндры двигателя по направляющим начинает попадать масло.

Обычно эта проблема встречается в автомобилях с большим пробегом. К сожалению, с возрастом или из-за высоких температур, возникающих в результате перегрева двигателя, сальники теряют эластичность и начинают пропускать масло. При этом двигатель все еще может иметь хорошую компрессию, но будет использовать слишком много масла, а это приводит к серьезным последствиям, о которых мы расскажем немного ниже.

Чаще всего необходимость замены маслосъемных колпачков возникает после 100 000 километров пробега. Однако сальники клапанов могут выходить из строя намного раньше этого срока. Это может происходить по разным причинам, но чаще всего из-за проблем с зазором между клапаном и направляющей в головке цилиндров. Если между ними образуется слишком большой зазор, клапан в отверстии, перемещаясь из стороны в сторону, быстро выведет колпачок из строя. И это произойдет с любым маслосъемным колпачком, вне зависимости от качества изделия.

Причины и признаки износа резиновых уплотнителей

В процессе работы двигателя сальники для маслосъема подвергаются серьезным нагрузкам, ведь клапан совершает более 1000 рабочих тактов в минуту. Если к этому добавить еще и фактор химического воздействия горячего масла и выхлопных газов, то вовсе не удивительно, что резина не выдерживает и изнашивается

И дело здесь не в качестве изделия, хотя и это важно, просто уплотнитель представляет собой расходный материал, который следует менять после пробега около 100 000 км

Если определить вовремя износ сальников клапанов и сменить на ранней стадии неисправности, то получится избежать неполадок с ДВС. К первичным признакам выхода из строя резиновых уплотнителей относятся следующие симптомы:

Свечная резьба покрыта маслом.
Дым из маслозаливной горловины.
Дымление из выхлопной трубы.
Электроды свечи покрыты нагаром.
Увеличение расхода горючего.
Быстрое загрязнение масла.

Перечисленные симптомы аналогичны тем, когда необходима замена колпачков на Lada Samara или Kalina. Если замечен повышенный расход масла, а из горловины идет дым, то, возможно, изношена поршневая группа. Но в случае, когда дым не наблюдается, то в полной мере можно говорить о дефектах резиновых уплотнителей клапанов.

Наличие масла на резьбовой части свечей не всегда говорит о необходимости срочной смены сальников. Бывает так, что резьба еще сухая, потому что в камеру попадает еще малая доля смазки, и она успевает сгореть.

Выбор изделия

Перед установкой обязателен визуальный осмотр.

Обычно, завод изготовитель рекомендует устанавливать только оригинальные (заводского производства) детали. Что касается АвтоВАЗ, то для 2110 – это будут под каталожным номером 2112-1007026. Средняя стоимость составит 700 рублей.

Аналоги

Мотористы рекомендуют обратить внимание именно на аналоги!

Но, как показывает практика, большинство мастеров по ремонту автомобильных двигателей не рекомендуют использовать оригинальные колпачки. Лучшими для установки считаются сальники клапанов производства Elring с каталожным номером 825.050. Их цена составит 700 рублей, как и оригинальных, но качество намного выше.

Кроме представленных фирм, существует ещё ряд аналогов, которые можно использовать для установки на ВАЗ-2110.

Производитель	Каталожный номер	Стоимость в рублях
At program	AT 7026-008SB	100
Master-sport	825-050-FPM-SET/16/-MS	500
Trialli	CV 057	500
Corteco	19030310	500
Reinz	12-26058-01	500
Payen	HR662	600
Elwis royal	9056004	650

Технология снятия маслосъемных колпачков

Для этого потребуется выполнить ряд последовательных операций.

1. Сначала надо отключить провод от минусового вывода аккумуляторной батареи.
2. Снимается шкив с зубьями с вала распределения.
3. Затем с головки блока надо снять крышку.

Фиксирующие гайки на массовых проводах отворачивают (их две штуки) и снимают наконечники проводников со шпилек. Со 2-го и 3-го креплений тыловой крышки головок блока отворачивают гайки (2 штуки). Под головкой винта лежат уплотнительные кольца. После этого надо снять крышку с головок блока.
Вывернуть на одинаковую величину шесть гаек от заднего и четыре от переднего корпуса подшипников вала распределения. Затем вынуть шайбы. На следующем этапе надо изъять оба корпуса.
Чтобы не испортить шпонку на распределительном вале, надо выяснить, она плотно прилегает к пазу или нет. Если соединение ослабло, то эту деталь надо вынуть.
Наступает очередь изъятия вала распределения — его снимают с головки блока.
С вала надо вытащить и сальник.
На следующем этапе работы проворачивают коленвал до такого положения, чтобы поршень вошел на свою верхнюю «мертвую» точку. Надо следить за тем, чтобы размеры поршня и заменяемых маслосъемных колпачков были идентичны.
Выворачивают свечу и в ее отверстие вставляют оловянный пруток. Это надо сделать так, чтобы клапан не опустился вниз.
Далее надо применить приспособление для сжатия пружинок клапанов. Для этого рекомендуется применить гайку, у которой нет зубчатого оправки. Все пружинки клапана надо сжать.
Пинцетом надо достать два сухаря и приспособление можно удалить.
Вынимают внутреннюю и наружную пружинки клапана и их верхнюю тарелку.
Маслосъемные колпачки есть на его направляющей втулке, поэтому их надо сжать до упора. Для того чтобы произвести эту операцию, надо установить цангу съемника для снятия колпачков ВАЗ непосредственно на эти детали. Наносят резкий удар по втулке приспособления и по бойку его ручки. Этими действиями снимаются маслосъемные колпаки.
Затем надо их снять с цанги съемника. Если этой установки нет, то можно использовать плоскогубцы, но при этом велика опасность испортить маслосъемные колпачки, так как придется прилагать усилие строго вертикально вверх, без поворотов деталей в сторону.
Рекомендуется вынуть из них пружинки перед установкой, иначе колпаки могут быть повреждены при проводке через проточки под сухари на клапане.

Главное при разборке деталей — это соблюдение очередности, ведь при их последующей установке обратно нужно, чтобы они все встали на свои места. Рекомендуется раскладывать их на картоне в порядке изъятия, тогда ошибок не будет.

Механизм клапана в разрезе

Замена клапанов на ВАЗ-2112 включает в себя все действия, проводимые при замене гидрокомпенсаторов. Сняв компенсатор, можно видеть стержень клапана и верхнюю плоскость тарелки. Тарелка 3 удерживается двумя сухарями 2 (см. схему).

Демонтаж включает в себя действия:

Под клапан снизу подкладывают «мягкий упор» (плетёную верёвку и т.п.);

Надавливают на тарелку сверху;

Сухари извлекают пинцетом или намагниченной отвёрткой;

Осторожно отводят тарелку вверх, не допуская отскока пружины.

Иногда на «шаге 2» приходится ударять по тарелке молотком, и тут надо соблюдать предельную осторожность. А вообще существует спецоборудование, такое, как показано на фото.. Съёмник работает по принципу тисков

Но усилие при завинчивании должно быть небольшим, иначе делают вывод о «прилипании» сухарей к тарелке. И в этом случае берут молоток.

Съёмник работает по принципу тисков. Но усилие при завинчивании должно быть небольшим, иначе делают вывод о «прилипании» сухарей к тарелке. И в этом случае берут молоток.

Артикулы

21120-1007010 – впускной клапан;
21120-1007012 – клапан выпуска;
21120-1007028 – сухарь;
21120-1007025 – тарелка верхняя;
21120-1007300 – гидрокомпенсатор (о их проверке тут).

Подготовка к демонтажу клапанов

Всё же, на моторе ВАЗ-2112 замену клапанов проще выполнить с демонтажём ГБЦ: для запрессовки новых направляющих плиту ГБЦ пришлось бы греть. Лучше оставить направляющие клапанов на месте. Но тогда придётся снимать разное оборудование:

Под люком бензонасоса находится разъём (фото 1 и 2). Отключите его, чтобы бензонасос перестал качать;
Заведите двигатель – пусть он заглохнет;
Снимают воздушный фильтр: ослабляют хомуты 1 и 2 и отключают разъём 3 (фото 3). Затем ключом «на 10» откручивают винт (фото 4).

Все действия иллюстрирует одно фото.

Удалите пластиковый корпус фильтра вместе с подводящим шлангом.

Разборка механизма ГРМ

Наша цель – снять оба распредвала. На двигателе ВАЗ-2112 замену клапанов можно выполнить даже без снятия ГБЦ. Но валы в любом случае будут мешать. Порядок действий:

От АКБ отключают клемму «минус»;
Снимают провода со свечей, затем отключают их от катушек;
Модуль зажигания тоже надо снять (фото 2), а ещё удаляют шланг вентиляции картера (фото 3);
Кронштейн, фиксирующий проводку форсунок, прикручен к крышке ГБЦ (фото 3). Удалите его! Так же поступают с кронштейном второго жгута (ДПДЗ и РХХ);
Надо будет снять ресивер (фото 4). А отверстия впускного коллектора закрывают тканью.

Изучите то, о чём сказано в списке.

Саму крышку удерживают 14 болтов. Здесь нужен торцовый ключ. Но сначала снимем пластиковую защиту, открутив шесть болтиков ключом «на 10» (фото 1).

Отключаем и снимаем датчик фаз под правым шкивом ГРМ. Надо отключить и датчик давления – он расположен возле кронштейна, который был снят. Ключом «на 17», не проворачивая шкивы, ослабляют два крепёжных винта. В круглые отверстия устанавливают отвёртку – её используют как упор. Осталось ослабить натяжение ремня, частично выкрутив одну гайку (фото 3).

На финальном шаге, сняв ремень, откручивают винты на шкивах. Каждый шкив снимается с вала. Затем окручивают три винта, расположенные на одном уровне со шкивами (винты на пластике).

Чтобы снять вал, выполняют действия:

Удаляют крышку ГБЦ;
Откручивают 20 болтов (фото 1);
Двумя ключами «на 15» откручивают гайку на верхней штанге (фото 2). Так же поступают с тремя гайками на кронштейне штанги (ключ «на 13»). Кронштейн снимают со шпилек;
Демонтируют корпус подшипников (фото 4);
Теперь оба распредвала можно вынуть (фото 5).

Смысл сказанного ясен по фото.

Гидрики, то есть компенсаторы, легко будет вытащить магнитом.

Снимаем ГБЦ на двигателе ВАЗ-21120

Нужно избавиться от топливной рампы: ключами «на 17» раскручиваем патрубки 2 и 3 (фото 1), также удаляем хомут 1.

Винты на планке с бензопроводом откручивают отвёрткой. Затем с патрубков снимают резиновые кольца. Ещё нужно будет удалить трубку с масляным щупом – здесь откручивают один винт «на 10» (фото 2). В финале отворачиваются два болта крепления рампы.

Главное – частично слить охлаждающую жидкость. Затем дольёте! А теперь отворачиваем две гайки на термостате (фото 1), чтобы отодвинуть его в сторону.

Прокладку термостата удаляют тоже. Ещё ключом «на 13» откручивают гайку с проводом «нуль». Можно отключить и разъём датчика ДТОЖ.

Мотор ВАЗ-2112 к замене клапанов готов: ключом «на 10» откручиваем болты на ГБЦ и снимаем плиту вместе с клапанами. Соблюдайте последовательность отворачивания. Аналогично соблюдайте последовательность и момент затяжки при сборе ГБЦ.

Дальше проводятся действия, указанные в «главе 1». Желаем успеха!

Замена маслосъемных колпачков, пошаговая процедура:

1. Отсоединить провод от клеммы «–» батареи аккумулятора.

2. Далее отсоединить зубчатый шкив с распределительного вала.

3. Снять крышку головки блока.

4. Затем отвернуть 2 гайки фиксации массовых проводов и снять наконечники проводков со всех шпилек. Отвернуть 2 гайки второго и третьего крепления задней крышки головки блока

Важно: под головкой болта находится уплотнительное кольцо. Снять заднюю крышку с головки блока

5. Одинаково отвернуть 4 гайки первого переднего и 6 гаек второго заднего корпуса подшипников распределительного вала. Снять шайбы. После всех выше-написанных действий снимите оба корпуса.

6. В случае если шпонка в пазу распределительного вала прилегает не плотно, то её следует извлечь в целях сбережения этой детали.

7. Снять распределительный вал с головки блока.

8. Снять сальник с распределительного вала.

9. Далее Вам надо будет провернуть коленчатый вал до такой степени, чтобы поршень располагался в самой верхней мёртвой точке

Важно чтобы поршень полностью соответствовал заменяемым колпачкам. Вывернете свечу и вставьте оловянный пруток сквозь отверстие, отведённое для свечи меж клапаном и поршнем

Обратите внимание на то, чтобы клапан не провалился вниз

11. Используя пинцет, выньте два сухаря, после чего снимите всю установку.

12. Далее выньте наружную и внутреннюю пружины из клапана, верхнюю тарелку пружин.

13. Сожмите насколько это возможно маслосъемный колпачок направляющей втулки клапана.

14. Для выполнения пункта 13 установите цангу приспособления для снятия маслосъемного колпачка на сам колпачок.

15. Резко нанесите сильный удар по втулке установки. После ранее проведённых манипуляций ударьте по бойку ручки приспособления. Этим самым Вы спрессуете колпачок с втулки.

16. Далее достаньте колпачок из цанги установки. Если у Вас отсутствует инструмент для извлечения колпачка можно воспользоваться пассатижами. Но в этом случае, во избежание повреждения колпачка, Вам следует прикладывать усилие строго вверх, не проворачивая колпачок по сторонам.

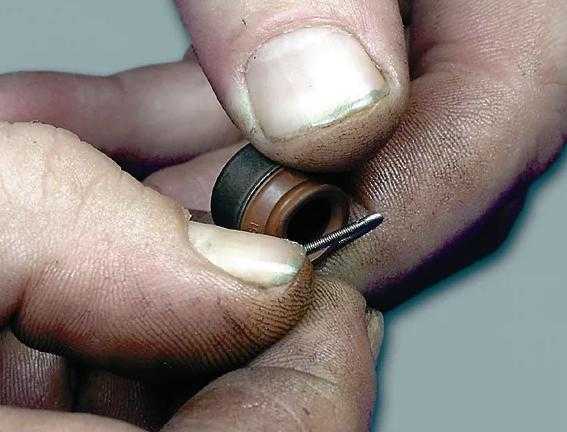

17. Настоятельно рекомендуем извлечь с колпачков пружины перед их установкой, иначе есть возможность, что Вы его повредите во время прохождения через проточки под сухари на клапане.

18. Следующим пунктом будет окунуть маслосъемный колпачок в моторное масло и вставить его в оправку.

19. Аккуратно забейте колпачок настолько, насколько это возможно в нижнюю тарелку.

20. Если Вы снимали пружину, то её стоит заново установить. Таким же самым способом замените и все оставшиеся маслосъемные колпачки.

21. Заново установите все пружины и тарелку в том же порядке, как и снимали их. Затем установите сухари с помощью установки таким образом, чтобы они стали в проточках стержней клапана и достаньте из отверстия, предназначенного для свечей, оловянный пруток.

22. После того, как Вы установите сухари, нанесите удар молотком по торцам клапана через металлический стержень. Таким образом, сухари станут на место.

23. Следующим пунктом следует смазать моторным маслом кулачки и шейки распределительного вала. Также стоит смазать тем же самым моторным маслом поверхность под шейкой распределительного вала в головке блока и корпусах подшипников.

24. Кулачки первого цилиндра должны быть направлены в сторону от толкателей клапанов. Для этого требуется установить распределительный вал в опоры головки блока.

25. Для закрепления выполненной работы нанесите герметик в зону крайней опоры распределительного вала на головку.

26. Поставьте на места корпуса подшипников распределительного вала. Зафиксируйте шпильки гайками, их закрепление проходит в два этапа: сначала заверните гайки до касания корпусов подшипников к поверхности головки блока.

27. При выполнении пункта «26» будьте внимательны и следите за тем, чтобы направляющие втулки вошли в отверстия находящиеся в корпусе подшипников, а дальше до конца закрутите гайки.

28. Установите сальник распределительного вала.

29. И последним пунктом в нашей работе будет проверка и при необходимости регулировка зазоров в приводе клапанов, и установка всех остальных деталей в обратном снятию порядке.

Цена услуг сервиса: сколько стоит замена изношенных маслосъемных колпачков на СТО

Согласитесь, лаконичный ответ здесь не уместен. Что толку с того, что вы посмотрите на специальных сервисах цифру с приставкой «от» напротив наименования работы. Ни слова о марке двигателя, списке сопутствующих действий и о главном – чьи же запчасти.

Собрать данные о ценах на операцию по замене маслосъемных колпачков на всех автомобилях в рамках одной статьи практически невозможно. Поэтому введем классическую дележку по брендам и классифицируем вид работ – со съемом головки блока цилиндров (ГБЦ) или без.

Таблица стоимости услуг СТО по замене МСК
Марка двигателя/машины	Цена, рублей
Без съема ГБЦ	Со снятием «головы»
Lada 2101-2107	3 000	6 000
ВАЗ 2108, 2109, 2114, 2115, Lada Priora, Kalina, 2110 (8 клапанов)	3 500	7 000
ВАЗ 21124, 21126, 21127, 21129 (Лада Приора, Гранта, Веста и ВАЗ 2110 16 клапанов)	7 000	15 000
BMW E90/E60 (N46B20)	12 000	25 000
BMW E46/E60 (M54B30)	10 000	23 000

Сложность конструкции двигателей Toyota и Mazda не уступает БМВ, поэтому ценник примерно тот же – в пределах 15 000 без демонтажа ГБЦ. Обслуживание Kia Rio и Hyundai Solaris обойдется на пару тысяч дороже, чем Lada Vesta.

Чем больше цилиндров, тем больше итоговая сумма. Сделать 1 клапан – это в среднем 500 рублей. Работу усложняет система интеллектуального фазорегулирования. К примеру, N46B20, четырехцилиндровый мотор, сложнее M54B30 из-за наличия системы регулирования подъема клапанов Valvetronic.

К слову, почему же предлагают снимать «голову»? Чтобы очистить камеру сгорания и клапана от коксовых отложений. Они мешают клапанам плотно закрываться, отчего они прогорают и теряется мощность. Если вы решили выполнять работу самостоятельно, изучите, чем промыть двигатель от нагара внутри.

Установка деталей на место

Сначала колпачок окунают в моторное масло, устанавливают его в оправку и аккуратно забивают в нижнюю тарелку. Пружину возвращают на место. Таким же образом надо поставить все имеющиеся колпачки. В том же порядке, как это было сделано при съеме, возвращают на свои места все пружинки и верхние тарелки. Затем устанавливают обратно сухари так, чтобы они точно вошли в проточки для стержней на клапане.

Из отверстия, из которого были удалены свечи, вынимают оловянный прут. После монтажа сухарей надо молотком или тяжелым предметом ударить по торцам клапана при помощи стального стержня. Они должны встать на место. Смазывают моторным маслом шейки вала распределения, кулачки и места под ними в головках на блоке цилиндров.

Устанавливают распределительный вал в опоры головок. При этом надо установить кулачки 1-го цилиндра в противоположную сторону по отношению к толкателям клапанов. Зону последней опоры валика распределения покрывают герметиком. На место возвращают корпусы его подшипников и фиксируют в два этапа шпильки гайками, которые вначале закручивают до тех пор, пока подшипники не коснуться головки.

Надо, чтобы втулки точно вошли в отверстия на корпусах, и только после этого закрутить гайки до упора. На распределительный вал устанавливают сальник. На последнем этапе работы производится проверка и регулировка зазоров в клапанах. После этого возвращают на место ранее снятые детали и устройства. Если все описанное выше кажется сложным в выполнении, то надо обратиться на предприятие автосервиса — там эту работу сделают профессионалы.

Заменить самому колпачки несложно. Главное, не отступать от вышеперечисленных рекомендаций и соблюдать очередность выполнения операций по замене деталей. При своевременной профилактике автомобиль будет долго служить своему хозяину.

Назначение сальников

В задачу сальников клапанов входит предотвращение попадания внутрь цилиндров масла, которое используется для смазки распределительного вала. Распределительный вал требует постоянной смазки для уменьшения трения. Поэтому система смазки подает масло в достаточном количестве в головку блока.

Сам же распредвал при работе быстро вращается, что приводит к образованию масляного тумана, который заполняет всю полость клапанной крышки. При этом мелкие капли масла оседают и на направляющей клапана, постепенно стекая вниз. Если бы в конструкции не использовались маслосъемные колпачки, то масло по клапану стекало бы в цилиндр.

Колпачок является своеобразной юбкой на направляющей клапана, которая не дает маслу попасть в цилиндр. Слабым данный элемент газораспределительного механизма является потому, что он изготавливается из вторкаучука или акрилатного каучука.

То есть он резиновый, но с армированием стальной втулкой и пружиной, которая прижимает резиновую часть к направляющей клапана, предотвращая стекание масла. Со временем резиновая составляющая «стареет», растрескивается или отслаивается от втулки. Вот здесь и появляются проблемы с силовой установкой.

Двигатель начинает расходовать масло, также оно, попадая в цилиндры, смешивается с горючей смесью, что приводит к ухудшению ее сгорания, в итоге падает мощность мотора. При этом после сгорания масла выделяются продукты горения, которые оседают на тарелках клапанов, стенках цилиндра, кольцах – происходит закоксованность этих элементов.

Результатом сильной закоксованности является падение компрессии из-за неплотно прилегающих клапанов и залегших колец.

Алгоритм действий по замене маслосъемных колпачов ВАЗ 2110

Разумеется, для осуществления подобных действий потребуются определенные инструменты.

Вначале колпачки необходимо снять:

От клемы «минус» источника питания следует отсоединить провод.
На распределительном вале находится шкив с зубцами. Его необходимо снять.
Головка блока освобождается от крышки.
Со шпилек необходимо удалить массу. Для этого необходимо открутить две гайки крепления.
С головки блока снимается задняя крышка. Она крепится болтом и двумя гайками.
Головка блока цилиндров закрыта крышкой. Ее вместе с уплотнительным кольцом следует удалить.
Гайки, которыми крепятся передний и задний корпус подшипников, необходимо равномерно открутить.
Необходимо снятие обоих корпусов.

Важно! Шпонку распределительного вала необходимо сразу же снять. Иначе ее можно просто потерять, поскольку сидит она довольно не плотно

Следующим действием будет извлечение распределительного вала с головки блока.
С него необходимо снять сальник.
Следует повернуть коленчатый вал. Но сделать это надо так, чтобы местом нахождения поршня была верхняя мертвая точка.
Далее необходимо вывернуть свечу. Для того, чтобы клапан не провалился, в образовавшееся отверстие необходимо вставить металлический пруток.
Затем устанавливается приспособление, которым будет сжиматься пружина клапанов. Потребуется такая гайка, на которой отсутствует зубчатый буртик.
Когда сожмется пружина и удалятся два сухаря, приспособление снимается.

Совет. Когда снимаются колпачки, их не следует поворачивать, иначе это приведет к повреждению направляющей втулки.

Затем необходимо установить колпачки:

Колпачок необходимо вставить в оправку, но при этом его следует предварительно «искупать» в моторном масле.
Деталь до упора пресуется в нижнюю тарелку.
После этого осуществляется установка пружины.

Подобным способом проводится установка всех оставшихся маслосъемных колпачков.

Нетрудно видеть, что заменить маслосъемные колпачки на ВАЗ 2110 8 клапанов без снятия головки можно осуществить вполне самостоятельно, не прибегая к услугам автосервиса. Но необходимо сказать о том, что подобные действия проводятся только в случае, если модель ВАЗ именно 2110. При наличии других моделей подобные процедуры не потребуются.

И еще один момент. Разумеется, самостоятельные работы по смене маслосъемных колпачков возможны только в том случае, если владелец авто разбирается в технике и дружит с инструментом. В противном случае ничего не остается, как обратиться за помощью в автосервис. Квалифицированные специалисты окажут в этом активное содействие.

Как организовать замену маслосъемных колпачков автомобиля ВАЗ 2110 8 клапанов в гаражных условиях?

Установить новые уплотнители клапанов вполне по силам даже рядовому автомобилисту. Если учесть, что демонтаж головки блока цилиндров не входит в технологический список, то ремонт и вовсе не представляет никаких сложностей.

При покупке запчастей важно обратить внимание на внутренний профиль уплотнителей. Довольно часто детали, не оснащенные армирующей втулкой, имеют в своей конструкции кольцевой выступ на посадочной плоскости. При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке»

При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке».

Подготовительный этап

Прежде всего стоит отметить, что замена маслосъемных колпачков на ВАЗ 2110 с двигателем 8 клапанов по технологии одинакова как для карбюраторного ДВС, так и для инжекторного. Поэтому набор инструмента аналогичен в обоих случаях:

Набор гаечных и торцевых ключей.
Приспособление для отжима пружин клапана.
Оправка и съемник для сальников клапанов.
Оловянный пруток сечением 7-9 мм.
Пинцет, молоток, отвертки и плоскогубцы.

Перед началом работ желательно очистить керосином ГБЦ, после чего следует демонтировать воздушный фильтр, топливный насос и распределительное устройство зажигания. Далее шестигранником №5 отвернуть винт фиксации корпуса привода вспомогательных устройств. Обязательно нужно снять минусовую клемму с АКБ, а также зубчатый шкив с распредвала.

Этап подготовительного демонтажа

Отвернуть гайки крепления крышки ГБЦ и снять ее.
Открутить две гайки, крепящих провода «массы» и снять их со шпилек.
Отвернуть две гайки и болт задней крышки ГБЦ и снять ее с головки.
Поочередно отпустить четыре гайки крепления переднего корпуса подшипников распредвала и шесть заднего. Демонтировать оба корпуса.
Шпонку из паза распредвала следует сразу извлечь, чтобы не потерять.
Демонтировать распредвал и снять с него сальники.

Демонтаж старого уплотнителя

Данный этап замены деформированных маслосъемных колпачков ВАЗ 2110 8 клапанов включает установку поршня, где производится работа, в положение ВМТ. Дальнейшие действия выполняются по следующей схеме:

Вывернуть соответствующую свечу зажигания, а в отверстие вставить оловянный пруток, чтобы предотвратить проваливание клапана.
Применяя специальное приспособление, сжать пружину клапана.
Вынуть пинцетом два сухаря и удалить приспособление.
Установить цангу для демонтажа колпачков и ударить молотком по втулке приспособления. Это позволит спрессовать уплотнитель с втулки.
Вынуть сальник из цанги. При отсутствии цанги можно воспользоваться пассатижами. Проворачивать уплотнитель нельзя, это приведет к повреждению направляющей втулки клапана.

Монтаж нового уплотнителя

По мнению опытных мастеров, автомобилисты, знающие, как отрегулировать сцепление на ВАЗ 2110 . могут смело браться за установку новых клапанных сальников. Предварительно следует снять пружины, иначе есть вероятность повреждения уплотнителей. Дальнейшие действия:

Опустить колпачок в масло и установить его в оправку.
Аккуратно запрессовать сальник в нижнюю тарелку до упора.
Установить пружину на уплотнитель. Аналогичные действия провести с остальными деталями.
Установить сухари и ударить по торцам клапана молотком через стержень из металла. Так сухари станут на штатное место.
Смазать маслом кулачки и шейки распредвала, таким же образом обработать опорные плоскости под шейки.
Установить вал в опоры так, чтобы кулачки I-го цилиндра были направлены в сторону от толкателей.
Зону крайних опор вала обработать герметиком.
Установить корпуса подшипников распредвала, после чего надеть на шпильки шайбы и навернуть гайки. Закручивать их нужно в два этапа – сперва до касания корпусов подшипников. Затем проконтролировать, зашли ли направляющие втулки в соответствующие отверстия корпусов подшипников. Только после этого окончательно затянуть гайки по очередности.

Завершающий этап

Завершается замена маслосъемных колпачков на автомобиле ВАЗ 2110 8 клапанов установкой сальников распредвала. Обязательно следует проверить зазоры в приводном узле клапанов. В финале процесса все шланги и провода устанавливаются в обратном порядке.

Если есть подозрение, что машина проездила на неисправных уплотнителях довольно продолжительное время, то мастера рекомендуют сделать ремонт с демонтажем головки цилиндров. Это позволит выполнить полноценный ремонт с тщательной очисткой от нагара компонентов двигателя.
