Ваз 2109 — как снять масляный насос
Для снятия масляного насоса с автомобиля ваз 2109 подготовьте стандартный набор инструментов и проделайте нижеследующую последовательность действий:
- В первую очередь нам необходимо обесточить автомобиль, отключив клемму «-» от аккумуляторной батареи.
- Далее ослабляем болты крепления генератора и снимаем его ремень.
- Подготовьте чистую емкость и слейте масло из картера, после чего снимите защиту двигателя и поддон масляного картера.
- Снимите зубчатый ремень привода распределительного вала. После снятия ремня запрещается проворачивать распределительный и коленчатый валы, так как это может привести к повреждению клапанов за счет удара поршней по ним.

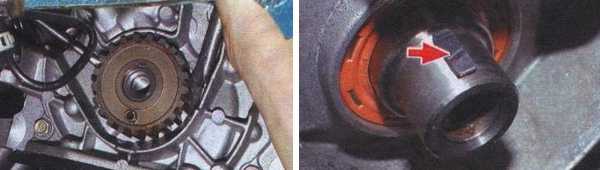

Теперь нам необходимо снять шкив коленчатого вала. Для этого возьмите две плоских отвертки и стяните ее с вала. Снимите шпонку, если она плохо держится в своем гнезде.

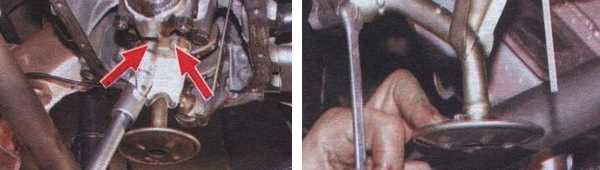

Снимите маслоприемник. Чтобы его снять необходимо отвернуть два болта крепления к крышке коренного подшипника и один болт крепления к масляному насосу.
Теперь можно снять сам насос, который крепится шестью болтами. Откручиваем их, после чего плоской отверткой сдвигаем его от крышки коренного подшипника и снимаем.
На этом процесс снятия масляного насоса ваз 2109 завершен. Произведите необходимые ремонтные работы или замену насоса после чего установите его в порядке обратном снятию
В процессе установки обратите внимание на следующие моменты:
- Перед установкой, проверните шестерню насоса таким образом, чтобы выступы совпадали с лысками на коленчатом валу.
- Далее смажьте моторным маслом рабочую кромку сальника, чтобы он свободно одевался на шейку коленчатого вала. Так же в процессе установки, подправляйте края сальника тонкой деревянной щепкой. После этого закрепите насос и установите все остальные снятие детали.
После полной сборки, не забудьте отрегулировать натяжение ремней распредвала и генератора.
Порядок проведения ремонтных работ масляного насоса
1. Располовинив насос, отворачиваем 6 болтов крепления крышки к корпусу и аккуратно поддев отверткой за крышку, чтобы она вышла из установочных штифтов в корпусе, снимаем ее.
2. Приподнимите при помощи 2 отверток корпус масляного насоса, и снимите корпус с крышки.
3. В самом корпусе масляного насоса будут расположены ведомая и ведущая шестерни, их нужно извлечь.
4. Снимаем редукционный клапан, не забудьте предварительно отвернуть его пробку и вынуть из отверстия сначала пружину, а затем и клапан.
5. Когда вы разобрали масляный насос, обязательно промойте все детали в керосине и протрите их затем насухо.
6. Проверьте корпус и крышку насоса, чтобы на них не было никаких механических повреждений, сколов, трещин. В случае обнаружения, каких либо значительных дефектов насос полностью подлежит замене.
После выполненных работ необходимо проверить технические характеристики крышки и корпуса. Проверьте зазоры.
При работе насоса от трения шестерен диаметр посадочного гнезда ведомой шестерни на корпусе увеличивается, нормальным считается диаметр 75,1 мм. А толщина привалочной стенки должна быть 3,4мм. Проверьте затем толщину ведомой и ведущей шестерни. Толщина ведомой шестерни должна быть 7.35мм. Толщина ведущей шестерни должна быть 7,42мм.
Далее проверяем осевые зазоры шестерен. Замерьте индикатором максимальные осевые зазоры следующим образом :положив корпус насоса ведущей шестерни и сверху поставьте линейку, проверьте зазор между торцом линейки и плоскостью шестерни, который должен быть равен 0,12 мм для ведущей и 0.15 мм для ведомой.
Когда все элементы нами проверены, и технические характеристики соответствую норме, можно собирать масляный насос. Собираем все в обратном порядке. После того как вы собрали насос, при проворачивании рукой шестерен они должны вращаться плавно, не должно быть никаких рывков и заеданий.
При сборке все детали рекомендую обрабатывать моторным маслом, чтобы они дольше вам прослужили. На этом все. Мы рассмотрели с вами как снять масляный насос, его отремонтировать, проверить все механизмы и собрать обратно.
Позновательное видео на тему системы охлаждения масла в автомобиле ВАЗ 2109.
В случае поломки масляного насоса в двигателе автомобиля, дальнейшая его эксплуатация невозможна, по причине отсутствия достаточной смазки деталей двигателя и возможности его полного выхода их строя. В таком случае рекомендуется воспользоваться услугами грузового эвакуатора http://www.evakuacija.ru/piter_gruz.htm от компании «Эвакуатор АВТО». Приемлемая стоимость и высокое качество услуг в сочетании с квалифицированным и обученным персоналом.
Как заменить масляный насос на ВАЗ?
Обязательно проводить замену сальника, который установлен сразу же за шкивом. Как и топливный насос, масляный сделан на заводе «Пекар». Заменять его в идеале нужно на узел именно этого производителя, чтобы обеспечить больший ресурс. Ключами на 10, которые вы использовали при замене помпы, выкручиваете все болты, крепящие крышку масляного насоса к блоку.
Перед установкой нового масляного насоса проведите внешний осмотр. Никаких повреждений на нем не должно быть. Очистите поверхность на двигателе, которая прилегает к крышке, обезжирьте ее. После этого необходимо нанести высокотемпературный герметик, который отличается от обычного тем, что имеет яркий красный цвет. Установите новую прокладку, аккуратно запрессуйте сальник и наденьте его на вал.
Часто встречающиеся неисправности масляного насоса
Рейтинг: 5 / 5
Существуют самые разные неисправности масляного насоса и в данной статье мы немного о них поговорим, а также о том, к каким последствиям это может привести
Жизненно важной системой любого силового агрегата является система смазки. Ведь трущиеся детали цилиндро-поршневой группы не могут нормально работать без эффективной смазки
Это приводит к появлению задиров, перегреву деталей мотора и прочим негативным последствиям.
За подачу масла по всем каналам отвечает масляный насос силового агрегата. Он представляет собой насосное устройство, которое осуществляет забор масла из картера мотора и прокачивает его по всем масляным каналам, осуществляя смазку необходимых элементов. Именно потому исправность этого узла очень важна. Но как и любые детали он подвергается неисправностям. Рассмотрим основные из них.
Основные неисправности масляного насоса
Заметить неисправность масляного насоса водитель может в первую очередь по снижению давления в системе смазки. Об этом может сигнализировать датчик или сигнальная лампа на панели приборов машины. При этом, не рекомендуется эксплуатировать машину с данными сигналами.
Поскольку масляный насос является единственной деталью мотора, которая смазывается нефильтрованным маслом (фильтр установлен уже после насоса), то при засорении кратера происходит чрезмерный износ всех элементов данного узла. В итоге происходят утечки давления, что является основной причиной снижения давления в системе. Потому в случае с изношенным мотором даже замена насоса на новый исправит ситуацию на некоторое время, а ресурс узла сократится в разы.
Стоит отметить, что при монтаже нового масляного насоса следует заменить прокладку поддона картера силового агрегата.
Насосов, которые находятся снаружи блока, следует заменить прокладку, уплотняющую место посадки узла. Это избавит от дальнейших утечек масла, а соответственно и потери давления в системе смазки силового агрегата.Неисправности масляного насоса, которые долгое время игнорируются, могут стать причиной дорогостоящего ремонта силового агрегата. Об этом следует всегда помнить. Причем при его серьезном износе и невозможности устранить снижение давления путем чистки маслоприемника, следует заменить узел новым. Его ремонт нецелесообразен.
