Признаки неисправности масляного насоса

Существует несколько типовых симптомов неисправности масляного насоса. К ним относится:

• Снижение давления масла в двигателе. Об этом будет сигнализировать лампочка масленки на приборной панели.
• Повышение давления масла в двигателе. Моторное масло выдавливает из различных уплотнений и мест стыка в системе. Например, сальников, прокладок, места соединения масляного фильтра. В более редких случаях из-за избыточного давления в масляной системе машина вообще отказывается заводиться. Это происходит потому, что гидрокомпенсаторы перестанут выполнять свои функции, и соответственно, плохо функционируют клапана.
• Увеличение расхода масла. Возникает из-за утечки либо угара.

При этом необходимо понимать, что некоторые из них могут указывать и на выход из строя других элементов масляной системы. Поэтому проверку желательно проводить в комплексе.

Рекомендации по ремонту

При появлении признаков неисправности клапана (к примеру, загорании лампы давления на приборной панели) вы должны оперативно устранить поломку.

Для этого снимайте и разбирайте масляный насос. После вскрытия вы увидите редукционный клапан и сможете оценить его состояние.

Если он заел, доставайте его, промывайте в бензине и не забудьте смазать. Аналогичные действия по промывке делаются и с топливным насосом.

Особое внимание уделите чистке каналов клапана и диагностике основных элементов. Если пружина вышла из строя, то ее нужно заменить.. При этом учтите, что установка нового масляного насоса (редукционного клапана) обязательна после каждого капремонта силового узла.

При этом учтите, что установка нового масляного насоса (редукционного клапана) обязательна после каждого капремонта силового узла.

В этом случае можно избежать множества проблем с бросками давления или, наоборот, его нехваткой. По завершении ремонта не забудьте проверить давление в системе и убедиться в точности показаний.

В дальнейшем своевременно меняйте масло, промывайте двигатель и устанавливайте новый фильтр при каждой замене.

В автомобиле не бывает мелочей. Даже самый незначительный на первый взгляд узел может играть важную роль в общем «оркестре».

Эту теорию лишний раз подтвердил редукционный клапан, требующий особого внимания, своевременной диагностики и ремонта. Удачи на дорогах и конечно же без поломок.

Для снятия масляного насоса с автомобиля ваз 2109 подготовьте стандартный набор инструментов и проделайте нижеследующую последовательность действий:

• В первую очередь нам необходимо обесточить автомобиль, отключив клемму «-» от аккумуляторной батареи.
• Далее ослабляем болты крепления генератора и снимаем его ремень.
• Подготовьте чистую емкость и слейте масло из картера, после чего снимите защиту двигателя и поддон масляного картера.
• Снимите зубчатый ремень привода распределительного вала. После снятия ремня запрещается проворачивать распределительный и коленчатый валы, так как это может привести к повреждению клапанов за счет удара поршней по ним.

Теперь нам необходимо снять шкив коленчатого вала. Для этого возьмите две плоских отвертки и стяните ее с вала. Снимите шпонку, если она плохо держится в своем гнезде.

Снимите маслоприемник. Чтобы его снять необходимо отвернуть два болта крепления к крышке коренного подшипника и один болт крепления к масляному насосу.

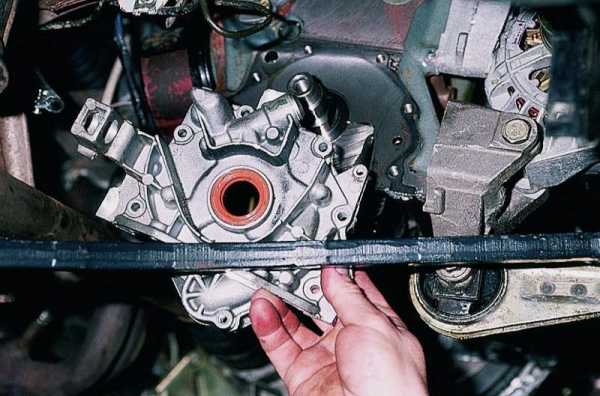

Теперь можно снять сам насос, который крепится шестью болтами. Откручиваем их, после чего плоской отверткой сдвигаем его от крышки коренного подшипника и снимаем.

На этом процесс снятия масляного насоса ваз 2109 завершен. Произведите необходимые ремонтные работы или замену насоса после чего установите его в порядке обратном снятию

В процессе установки обратите внимание на следующие моменты:

• Перед установкой, проверните шестерню насоса таким образом, чтобы выступы совпадали с лысками на коленчатом валу.
• Далее смажьте моторным маслом рабочую кромку сальника, чтобы он свободно одевался на шейку коленчатого вала. Так же в процессе установки, подправляйте края сальника тонкой деревянной щепкой. После этого закрепите насос и установите все остальные снятие детали.

После полной сборки, не забудьте отрегулировать натяжение ремней распредвала и генератора.

https://youtube.com/watch?v=ejhiqUN-WOA

Источники

• http://masteravaza.ru/dvigatel/maslyanyj-nasos/vaz-2109-maslyanyj-nasos-772
• http://remontavtovaz.ru/avto-sovety/redukcionnyj-klapan-maslyanogo-nasosa-dlya-chego-nuzhen-neispravnosti.html
• http://zubilovaz.ru/vaz-2109-kak-snyat-maslyanyj-nasos

Замена масляного насоса в ваз 21124

На автомобиле 21124 или на ваз 21213 замена масляного насоса проводится также, как и на остальных моделях. После того, как вынимается пробка редукционного клапана, следует провести следующие операции:

• извлечь пружину клапана редукционного;
• вынуть сам редукционный клапан, перед этим постучав корпусом об деревянную доску (если редукционный клапан не выходит, то рекомендуется воспользоваться заостренной деревянной палочкой);
• крышку масляного насоса (она алюминиевая) тщательно осмотреть.

Совет. На крышке не должно быть никаких заметных следов износа, не должно быть царапин или каких-либо задиров. Если все же, они имеются, крышку необходимо заменить на новую.

• осматриваем корпус насоса масляного (как и крышка, корпус масляного насоса не должен иметь никаких следов или царапин, а не то в противном случае, следует заменить и сам корпус);
• далее измеряем диаметр гнезда ведомой шестерни на корпусе насоса масляного.

Примечание. Следует знать, что предельно допустимый диаметр равняется 75.1 мм и если он превышает указанный размер, то нужно будет корпус также заменить.

• измеряем ширину сегмента корпуса насоса и если его размер меньше 3,4 мм, то опять же нужно заменить масляной насос;
• также, следует измерить толщину ведущей и ведомой шестерни;

Данная статья рассчитана на круг читателей-автомобилистов. Перед проведением работ рекомендуется посмотреть данное видео

Источники

• http://vaz-russia.ru/remont-vaz-2108/zamena-maslyanogo-nasosa-na-vaz-2108-vaz-2109-vaz-21099.html
• http://zubilovaz.ru/remont-maslyanogo-nasosa-vaz-2108
• http://masteravaza.ru/dvigatel/maslyanyj-nasos/zamena-maslyanogo-nasosa-vaz-198

Причины неисправности масляного насоса

Причину по которой маслонасос вышел из строя может определить диагностика. Есть как минимум 8 основных неисправностей масляного насоса. К ним относится:

• Забитая сеточка маслоприемника. Она находится на входе в насос, и в ее функции входит грубое фильтрование моторного масла. Как и масляный фильтр системы, она постепенно забивается мелким мусором и шлаком (часто такой шлак образовывается в следствии промывки двигателя различными средствами).
• Неисправность редукционного клапана масляного насоса. Обычно выходит из строя входящие в его конструкцию поршень и пружина.
• Износ внутренней поверхности корпуса насоса, так называемого «зеркала». Возникает по естественным причинам в процессе эксплуатации мотора.
• Износ рабочих поверхностей (лопастей, шлицов, осей) шестерен масляного насоса. Случается как со временем долгой эксплуатации, таки из-за редких замен (очень густого) масла.
• Использование грязного или неподходящего моторного масла. Наличие мусора в масле может быть по разным причинам — неаккуратная установка насоса или фильтра, использование некачественной смазывающей жидкости.
• Небрежная сборка насоса. В частности, допущено попадание различного мусора в масло или насос был неправильно собран.
• Падение уровня масла в картере двигателя. В таких условиях насос работает с избыточной производительностью, из-за чего перегревается и может преждевременно выйти из строя.
• Грязный масляный фильтр. Когда фильтр очень забит насосу приходится прилагать значительные усилия для прокачки масла. Это приводит к его износу и частичному или полному выходу из строя.

Вне зависимости от причины, вызвавшей частичный выход из строя масляного насоса, необходимо выполнить его детальную проверку и при необходимости сделать ремонт или полную замену.

Проверка датчика давления

Если из двигателя не слышен необычный шум, при этом уровень масла нормальный, может всё равно подаваться сигнал сигнальной лампочкой, который указывает на сниженное давление масла. Тогда, вероятнее всего, проблема будет заключаться именно в датчике давления масла. Этот датчик, как правило, располагается на блоке мотора. Внутри устройства размещается предпружиненная диафрагма, а также диафрагма с автоматическим переключателем, которая обладает большой чувствительностью к давлению. Данный переключатель предназначен для замыкания цепи сигнальной лампы низкого давления, когда оно снижается ниже определённого уровня. Причины поломки датчика:

• если диафрагма перестаёт двигаться;
• при заклинивании переключателя;
• если забивается отверстие, сквозь которое внутрь датчика попадает масло;
• при неудовлетворительном подключении, причиной которого может стать коррозия, неисправность разъёма или проводки.

Внимание! Если автомобиль оснащен электронным манометром, внутри датчика будет размещаться малый реостат, который при движении этой диафрагмы отправляет сигнал сменного напряжения.

Для проверки датчика давления нужно подключить манометр механического типа до порта давления, расположенного на двигателе. Если прибор показывает удовлетворительный показатель давления, при этом датчик подаёт соответствующий сигнал, скорее всего, проблема кроется в самом датчике. И, наоборот, если показатели неудовлетворительные, это говорит об изношенности насоса или о засорении маслоприёмника.

Причины поломки маслонасоса

Существует ряд типичных поломок, из-за которых масляный насос полностью или частично выходит из строя:

• физический износ корпуса, ротора или ведомой шестерни. Между шестернями насоса и корпусом существует зазор в 0,2 мм. Есть зазор и между зубьями насосных шестерён — 0,5 мм. По мере износа эти зазоры увеличиваются, а давление, создаваемое насосом на выходном патрубке — падает. Поскольку замена и подгонка износившихся шестерён является очень трудоёмким процессом и под силу далеко не каждому, автолюбители идут по пути наименьшего сопротивления и просто меняют маслонасос целиком;
• засорение маслоприёмника. Если он засорился, давление в смазочной системе автомобиля резко падает, а на приборной панели загорается красная лампочка. Забитый маслоприёмник — это следствие полностью засорившегося картера. Решением является полный слив отработавшей смазки, снятие поддона, картера, маслонасоса и тщательная промывка всех этих деталей в керосине;
• утечка масла. Иногда масло начинает вытекать прямо из-под насоса. Обычно водитель замечает утечку не сразу, определяя её по косвенным признакам, например, по резко увеличившемуся расходу смазки и по масляным пятнам под машиной. Причина утечки — нарушение герметичности насосной прокладки. Часто при замене маслонасоса автолюбители не меняют прокладку, находящуюся под ним, считая, что она ещё какое-то время послужит. Это ошибка, которая и ведёт к утечкам. Правило простое: меняя маслонасос, следует в обязательном порядке сменить и прокладку, даже если она не выглядит изношенной.

Отдельно следует упомянуть о моторном масле. Его качество тоже оказывает существенное влияние на срок службы насоса и его исправность. Дело в том, что масляный насос — это единственный элемент двигателя, который смазывается не отфильтрованным маслом (потому что масляный фильтр установлен только на выходном патрубке насоса). И если автовладелец привык экономить на качественном масле, то на долгую и бесперебойную работу маслонасоса он может не рассчитывать.

Разборка и ремонт

Завершив демонтажные работы, вы можете поступить двумя способами:

• Заменить старый насос на новый;
• Отремонтировать старый масляный насос.

Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.

С чего начинается снятие

Чтобы разобрать насос, следуйте инструкции.

Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.

Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.

Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.

В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.

Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин

Не забудьте потом протереть детали насухо.

Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.

Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.

Оценка состояния

Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.

Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.

Ведомая шестерня

Обратная сборка

Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки.

1. Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
2. Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
3. При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
4. Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.

«>]

Заменить и отремонтировать масляный насос достаточно просто, если иметь в распоряжении ремкомплект и необходимые инструменты. Основная объективная сложность заключается только в демонтаже и обратной сборке узла.

Любому двигателю внутреннего сгорания для нормальной работы требуется непрерывная смазка трущихся частей. И двигатели автомобилей ВАЗ в этом плане не исключение. Сердцем смазочной системы является масляный насос, который, как и любой другой агрегат, со временем изнашивается и ломается. Можно ли его заменить своими руками? Разумеется: главное, знать, как это делается.

Назначение редукционного клапана масляного насоса

Но создать давление — это лишь первый шаг. В дальнейшем данный параметр нужно контролировать.

Превышение давления может привести к поломке ключевых узлов двигателя, а его нехватка — к недостаточному смазыванию элементов и их перегреву.

Во избежание таких проблем был предусмотрен редукционный клапан. На первый взгляд это простой узел, но без него нормальная работа двигателя была бы невозможной.

Назначение редукционного клапана масляного насоса — контролировать давление масла, ослаблять или усиливать его.

Реализуется это путем двух действий — открытия прохода (для снижения давления или недопущения серьезных разрушений) или его закрытия (с целью обеспечения нормальной работоспособности системы).

Поиск неисправностей

Не стоит спешить с выводами и во всем сразу винить насос. Нужно организовать полноценную проверку, чтобы убедиться, что стало причиной появления сигнала на приборной панели.

Область проверки	Ваши действия
Проверка электроцепи	Вам нужно проверить работоспособность электрической цепи, которая идет от датчика к панели приборов. Провод, который идет от регулятора на двигатель, нужно перекинуть на массу. Если цепь исправна, лампа при этом погаснет
Проверка масляного фильтра	Просто открутите датчик давления масла. Если он смочен в смазывающем веществе, все хорошо. Если же он сухой, тогда фильтр забился или застопорился клапан фильтра
Проверка внутренних элементов	Вам потребуется заменить фильтр, если с ним есть проблемы. Далее открывается поддон, инспектируется состояние маслоприемника и резиновых уплотнителей

Если проведенные мероприятия не дали результата, лампа все равно не гаснет, значит виновник сложившейся ситуации именно насос.

Полезные сведения

Расскажем немного о принципах устройства и работы масляного насоса. Это может помочь вам в процессе выполнения ремонта.

1. На отечественных «десятках» используется комбинированная смазочная система.
2. Конструкцией автомобиля предусматривается наличие шестеренчатого масляного насоса. Он устанавливается на передней торцевой стороне блока цилиндров.
3. Специальные шестерни с трохоидальным внутренним зацеплением способствуют уменьшению механических потерь при вращении.
4. Насос комплектуется полнопоточным фильтром с неразборной конструкцией. В нем присутствуют противодрежаный и перепускной клапан.
5. Такая конструкция гарантирует эффективную циркуляцию смазки по всем узлам двигателя.
6. Работа насоса осуществляется за счет вращения коленвала. Соединение прямое.
7. Эксплуатационный срок насоса составляет около 120 тысяч километров.

Расположение

Далеко не все знают, где искать этот масляный фильтр. Находится он не на видном месте, потому для получения доступа к устройству придется постараться.

Размещен МН непосредственно внутри масляного картера двигателя. Чтобы добраться до него, обязательно сливается масло из мотора.

Расположение элемента

Учтите, если в вашем двигателе используется качественное масло, которое только недавно было залито, при сливе воспользуйтесь чистой тарой, чтобы затем вы могли повторно залить то же вещество. Если же масло старое, замена насоса является отличным поводом поменять смазку.

Конструкция

Сегодня есть три типа насосов:

• 2-х шестеренные насосы, в них одна шестерня подсоединяется к валу, который начинает работать от промежуточного или распредвала ваз. Данный насос устанавливается внутри поддона, располагающегося в нижней области блока цилиндров. Обычно частота вращения элемента равна ½ частоты вращения мотора.
• В героторном насосе имеется вращающаяся малая передача внутри наружной передачи. Этот насос размещается в нижней области мотора в поддоне.

Внутренний насос зачастую устанавливается на фронтальной крышке двигателя. Он начинает функционировать от коленвала. Конструктивно такой механизм похож на героторный механизм, но в данной ситуации он сменяет переднюю заслонку двигателя. В результате есть возможность генерации большего потока масла с большим давлением.

Замена маслонасоса на ВАЗ 2114 и ВАЗ 2115

Перед началом работы следует приготовить всё необходимое. Для замены маслонасоса потребуются:

• ключи рожковые — комплект;
• съёмник для масляных фильтров ВАЗ;
• головки торцовые — комплект;
• ёмкость для слива старого масла;
• 6 литров нового моторного масла;
• 2 плоских отвёртки среднего размера.

Последовательность замены масляного насоса

1. Машина устанавливается на эстакаду или смотровую яму и надёжно фиксируется противооткатными башмаками. С аккумулятора снимается минусовый провод.
2. Откручивается пробка сливного отверстия, старое масло сливается в подставленную ёмкость.
3. С двигателя вручную снимаются ремни генератора и ремни привода распредвала.
4. Зубчатый шкив коленвала поддевается двумя отвёртками и снимается.
5. Под шкивом находится шпонка. Она извлекается из паза вручную (это необходимо сделать, даже если шпонка сидит в пазу плотно, потому что её легко потерять).
6. Картер двигателя снимается с помощью торцовой головки на «14». Открывается доступ к маслоприёмнику.
7. Маслоприёмник держится на двух болтах на «12». Они выкручиваются торцовой головкой с длинным воротком.
8. После извлечения крепёжных болтов маслоприёмник аккуратно снимается с насоса.
9. Сам насос держится на шести болтах на «13». Их можно выворачивать как рожковым, так и торцовым ключом. При выполнении этой процедуры следует помнить, что под болтами находятся тонкие шайбы. Терять их нельзя.
10. Когда все крепёжные болты выкручены, насос поддевается плоской отвёрткой. Это необходимо для отделения его от прокладки, находящейся под ним.
11. После отделения прокладки насос вручную снимается с коленвала, заменяется новым, после чего смазочная система собирается в обратном порядке.

Причины падения давления масла в автомобилях Ваз

Если давление падает, то как и говорилось выше, специальная лампочка на панели приборов начинает сигнализировать о проблеме. Для начала рекомендуется проверить всю цепь, которая передается от датчика до контрольной лампы:

• берем провод с датчика и прислоняем его на массу двигателя (если цепь будет исправна, то при этом лампа обязательно погаснет);
• если в цепи все нормально нужно демонтировать датчик давления масла (если он сухой, значит существует проблема, искать которую нужно ниже).

И довольно часто именно масляный насос становится причиной неисправности. В этой детали может заедать клапан масляного фильтра или какой-нибудь другой элемент. Сменив некачественный масляный фильтр на качественный вариант, можно решить проблему. Но если давление опять падает, значит нужно вскрыть поддон и проверить маслоприемник, а затем и резиновое уплотнительное кольцо. Если и это не поможет, нужно снять и разобрать сам масляный насос.

Замена масляного насоса

Для замены масляного насоса ВАЗ 2106/07 автомобиль следует установить на подъёмник, смотровую яму или эстакаду. В крайнем случае можно использовать домкрат.

Необходимые инструменты и приспособления

Для замены масляного насоса потребуется:

• набор торцовых ключей;
• нож;
• домкрат;
• прочный деревянный брусок;
• деревянная проставка;
• ёмкость для слива масла;
• новая уплотнительная прокладка маслонасоса;
• новая прокладка поддона;
• новый масляный насос.

Порядок демонтажа масляного насоса

Замена масляного насоса осуществляется следующим образом:

1. Очистите нижнюю часть двигателя от грязи. Открутив крепление защиты, снимите её.

2. Шестигранным ключом выкрутите пробку для слива масла, предварительно подставив под неё пустую ёмкость. Дождитесь полного слива масла.

3. Открутите гайки крепления нижних шпилек передних опор двигателя.

4. Домкратом через деревянную проставку поднимите двигатель, выводя крепления из опор балки.

5. С помощью лебёдки или деревянной поперечины, уложенной на передние крылья машины, вывесите двигатель.

6. Открутив ключом на 10 крепление поддона, снимите его вместе с прокладкой.

7. Аккуратно очистите поверхность поддона, прилегающую к блоку, от остатков прокладки.
8. Ключом на 13 открутите два болта крепления масляного насоса.

9. Снимите насос вместе с уплотнителем.

Порядок установки масляного насоса

Монтаж нового или отремонтированного насоса производится следующим образом:

1. Установите новый насос с новой прокладкой.
2. Затяните крепления насоса.
3. Установите на место крышку поддона вместе с новым уплотнительным элементом. Равномерно затяните все болты крепления.
4. Опустите двигатель и установите опоры на свои места. Затяните гайки крепления.
5. Установите и закрепите защиту картера.
6. Залейте новое моторное масло.
