Снятие и установка масляного насоса на автомобиле ваз 2106-2103

Масляный фильтр

Фильтр полнопоточный, неразборный, навертывается на штуцер блока цилиндров и соединяется каналами с масляным насосом и главной масляной магистралью. Для его снятия используется приспособление А.60312. При установке фильтр рекомендуется завертывать вручную без помощи приспособления. В стальном корпусе фильтра установлен фильтрующий элемент из специального картона. Фильтр имеет противодренажный и перепускной клапаны. Противодренажный клапан не позволяет стекать маслу из системы при остановке двигателя, перепускной — перепускает масло при засорении фильтрующего элемента из насоса в главную масляную магистраль.

Какими двигателями оснащался ВАЗ 2103

Силовая установка ВАЗ 2103 представляет собой классическую модель, входящую в линейку моторов компании «АвтоВАЗ». Это модернизированный вариант агрегата FIAT-124, разработанный отечественными инженерами ещё во второй половине прошлого века. Изменения коснулись распредвала и межцилиндрового расстояния.

Тюнинг двигателя FIAT-124 был проведён качественно, ведь в дальнейшем его серийное производство не прекращалось десятки лет. Конечно, были проведены рестайлинги, но основной корень мотора оставался прежним. Особенность вазовского двигателя 2103 в том, что его вал ГРМ приводится в действие цепью, а не ремнём

Хотелось бы обратить ваше внимание на то, что мотор ВАЗ-2103 – по-настоящему качественное изделие, сделанное из очень прочных материалов, однако в силу возраста некоторые узлы старых моторов могут выйти из строя, их требует заменять, а не доводить до исступления. Все моторы FIAT-124, ставшие в основе ВАЗ давно сгнили, в то время как ВАЗ-2103 всё ещё возит своих хозяев

FIAT 124. Да, кое-что напоминает

1,5-литровый силовой агрегат представляет собой третье из четырёх поколений классики. Это наследник двигателей 1,2 л ВАЗ 2101 и 1,3 л ВАЗ 21011. Он предшествовал созданию мощного 1,6-литрового агрегата ВАЗ 2106 и более современных инжекторных моторов для автомобилей с передним приводом. Все модификации двигателя ВАЗ 2103 отличались улучшенными техническими возможностями. ВАЗ 2103 стал фактически золотой серединой всех двигателей, идеальным созданием классики жанра.

Это интересно! Очень часто, восхищаясь двигателями серии ВАЗ, можно услышать (особенно, от молодых и неопытных механиков), что Жигули – это не классика, а если и классика, то вовсе не легендарная. Начинают приводить в пример великий Ford Mustang, Chevrolet Camara и др. Однако, господа, давайте вы найдете хоть одну деталь на эти машины в оригинале. Они стоят бешенных денег и их очень сложно достать. При этом на ВАЗ есть всё. Современные заводы и магазины позволят вам за малые деньги собрать совершенно новый ВАЗ в своем гараже.

ВАЗ 2103 появился в 1972 году и стал первой четырёхглазой моделью «Жигулей». Может это и стало поводом для оснащения автомобиля новым и мощным агрегатом, развивающим 71 л. с. Его по праву назвали самым «живучим» двигателем своего времени — даже пробег в 250 тыс. км не оказывал на него губительного влияния, если водитель придерживался заводских правил эксплуатации и ухода. Обычный же ресурс этого мотора составлял 125 тысяч км пробега. Опять-таки, основной причиной такого низкого пробега являлось качество бензина. Бензин того времени был не столь чистым, содержал много масла и пагубно влиял на поршни и кольца.

Улучшенные показатели силового агрегата ВАЗ 2103 сразу заметны в особенностях конструкции. Мотор оснащён с другим блоком цилиндров — целые 215,9 мм вместо 207,1 мм. Это позволило увеличить рабочий объём до 1,5 л и поставить коленвал с увеличенным поршневым ходом.

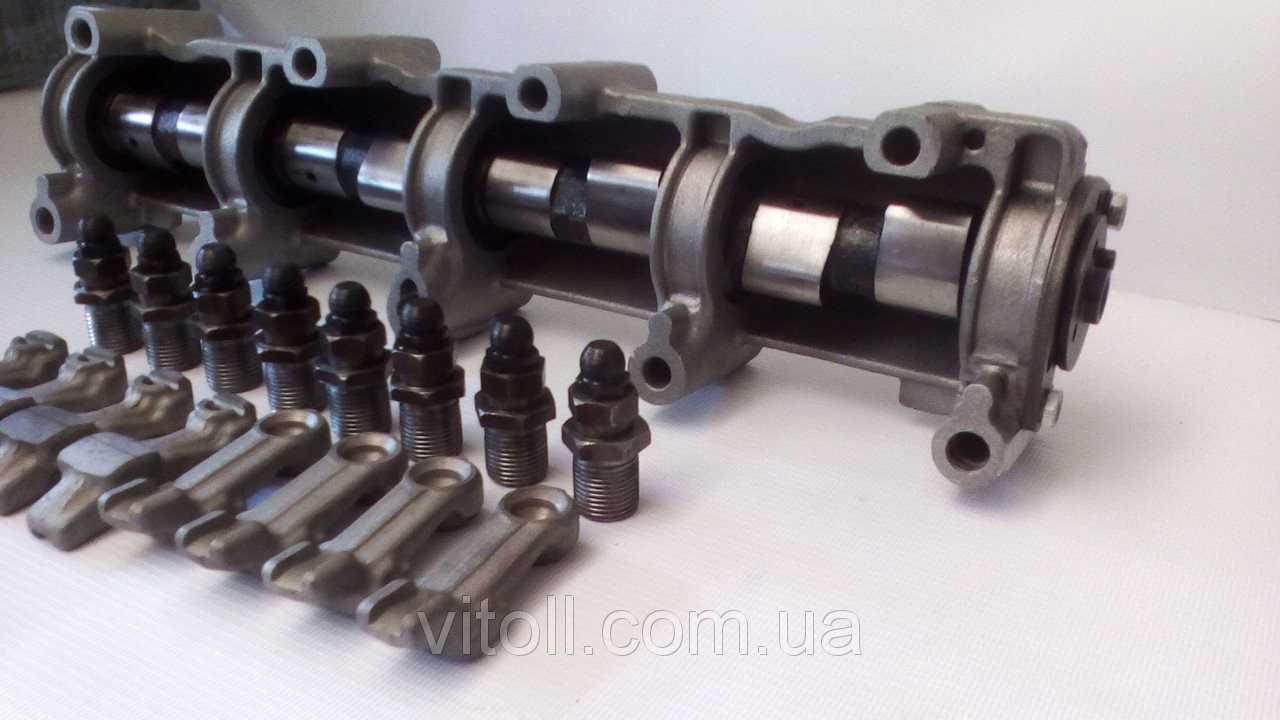

Распредвал ВАЗ 2103 в сборе

Распределительный вал приводится в действие цепью без натяжителя. Он не предусмотрен, в связи с чем натяжение приходится регулярно проверять и настраивать.

Рассмотрим еще особенности данной машины.

1. Периодической регулировке подлежат зазоры клапанов, так как ГРМ не оснащён гидрокомпенсаторами.
2. Блок цилиндров чугунный, головка отлита из сплава алюминия.
3. Распредвал стальной, имеет особенность — 1 необработанную шейку с шестью гранями.
4. В паре с ним работает либо карбюратор с ВРОЗ (вакуумный регулятор зажигания), либо инжекторная система, но уже с соответствующим ГРМ — изменена конструкция ГБЦ.
5. Насос подачи смазки расположен в картере двигателя.

Технические возможности двигателя таковы:

• диаметр цилиндра вернули к значению 76 мм;
• ход поршня увеличили на 14 мм;
• объём двигателя в кубических сантиметрах стал равен 1452 куб. см;
• с каждым цилиндром работает два клапана;
• двигатель питается бензином с октановым числом АИ-92 и выше;
• масло используется в пределах 5W-30/15W-40, его расход составляет 700г/1000 км пробега.

Интересно, что последующий двигатель ВАЗ 2106 получил уже цилиндры с увеличенным до 79 мм диаметром.

Масляный насос

Насос шестеренчатый, с маслоприемником и редукционным клапаном в крышке, располагается в картере двигателя и крепится двумя болтами к блоку цилиндров.

В корпусе насоса установлены шестерни: ведущая — неподвижно на валике насоса и ведомая — свободно на оси, запрессованной в корпус. Привод насоса осуществляется цепной передачей от звездочки коленчатого вала на звездочку вала привода вспомогательных агрегатов, который установлен в блоке цилиндров в сталеалюминиевых втулках. Валик имеет винтовую шестерню, находящуюся в зацеплении с шестерней привода масляного насоса и распределителя зажигания, которая вращается в металлокерамической втулке. На последних выпусках автомобилей валик привода вспомогательных агрегатов устанавливается также в металлокерамических втулках.

Вентиляция картера двигателя

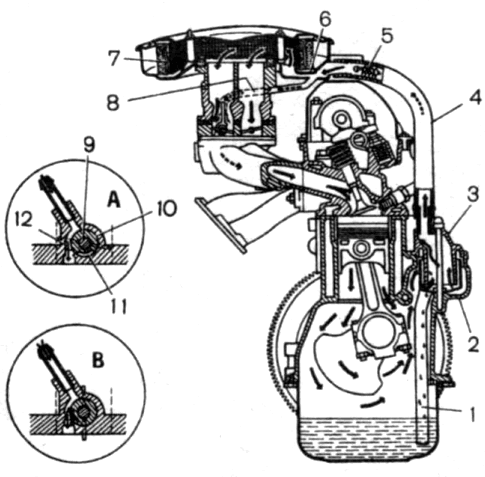

Вентиляция принудительная, закрытая, не допускающая выделения картерных газов в атмосферу. Осуществляется за счет разрежения в цилиндрах двигателя и включает в себя шланг 4 , маслоотделитель 2, вытяжной коллектор 6, размещенный снизу воздушного фильтра.

Картерные газы при работе двигателя отсасываются в вытяжной коллектор через маслоотделитель 2 с крышкой 3, где масло отделяется и стекает вниз по трубке 1. В шланге 4 установлен пламегаситель 5, не допускающий прорыва пламени в картер при «хлопках» в карбюратор. Из вытяжного коллектора газы далее могут проходить двумя путями: в воздушный фильтр, минуя фильтрующий элемент 7, и через карбюратор в цилиндры двигателя с горючей смесью, а также через шланг 8 в золотниковое устройство карбюратора и далее в задроссельное пространство карбюратора. Золотниковое устройство регулирует режим отсоса картерных газов при различной частоте вращения коленчатого вала и состоит из золотника 10 на оси 9 дроссельной заслонки первой камеры и калиброванного отверстия 12. Золотник имеет канавку 11.

При малой частоте вращения коленчатого вала (при закрытых дроссельных заслонках) разрежение на входе в карбюратор незначительное, и основная масса газов отсасывается по шлангу 8 через калиброванное отверстие 12 в задроссельное пространство карбюратора. Калиброванное отверстие ограничивает количество отсасываемых газов, и вентиляция оказывает малое влияние на величину разрежения за дроссельной заслонкой.

С повышением частоты вращения коленчатого вала при открывании дроссельной заслонки золотник 10 поворачивается и открывает дополнительный путь для газов по канавке 11. Газы отсасываются как по шлангу 8, так и в воздушный фильтр. Общее количество отсасываемых газов увеличивается.

При высокой частоте вращения коленчатого вала (дроссельные заслонки открыты) основная масса газов отсасывается в воздушный фильтр в пространство за фильтрующим элементом.

Какой двигатель можно поставить на ВАЗ 2103 вместо штатного?

Отечественные машины хороши тем, что при достаточном бюджете удастся воплотить практически любой задуманный проект. Всё дело в том, что разработчики не стремились создать нечто непреступное. ВАЗ – не является недотрогой, так как был создан в стране, которая не стремилась извлечь деньги с каждого последующего ремонта. Даже при стыковке мотора с коробкой передач не возникает особых сложностей. Таким образом, на ВАЗ 2103 подойдёт практически любой силовой агрегат. Главное — он должен подходить по размерам. Но даже это, если совсем горите желанием, можно обойти – разрезать крепления, переварить кузов. ВАЗ 2103 готов ко всем метаморфозам.

Коленчатый вал

Коленвал ВАЗ 2103 изготовлен из суперпрочного материала, имеет девять шеек. Все шейки основательно закалены на глубину 2–3 мм. В коленвале имеется специальное гнездо для установки подшипника.

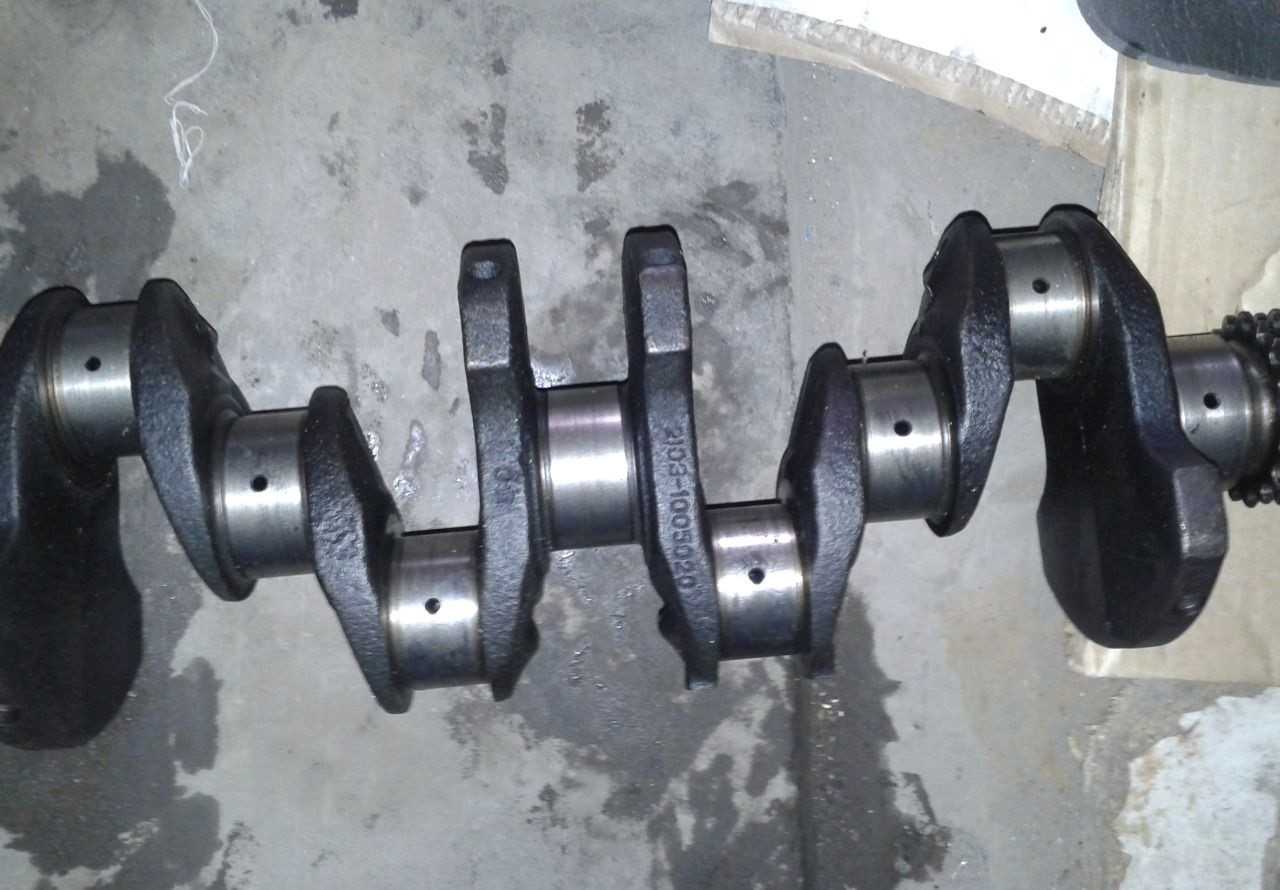

Коленвал ВАЗ 2103

Соединения шеек канальчатое. По ним поступает масло для подшипников. Каналы заглушены колпаками, запрессованными для надёжности в трёх точках.

Коленвал ВАЗ 2103 аналогичен ВАЗ 2106, но отличается от узлов ДВС «копейки» и одиннадцатой модели размером кривошипа. Последний увеличен на 7 мм.

Размеры полуколец и шеек коленвала.

1. Полукольца имеют толщину 2,31–2,36 и 2,437–2,487 мм.
2. Шейки коренные: 50,545–0,02; 50,295–0,01; 49,795–0,002 мм.
3. Шейки шатунные: 47,584–0,02; 47,334–0,02; 47,084–0,02; 46,834–0,02 мм.

Эти данные могут оказаться очень полезными, так как нередко бывает, что в магазине вместо коленвала ВАЗ 2103 продают запчасть для «копейки».

Моторы от иномарок

Вообще, двигатели зарубежного производства ставились и ставятся на ВАЗ 2103 часто. Правда, избежать дополнительных модификаций в этом случае не получается.

1. Наиболее популярным считается двигатель от Фиат Аргенты 2.0i. Около половины владельцев тюнингованных «троек» ставили именно эти моторы. Проблем с установкой практически нет, однако, двигатель староват, что вряд ли порадует владельца.
2. Двигатели от БМВ М10, М20 или М40 тоже подходят. Приходится доработать стойки, переварить маховик и заменить оси.
3. Моторы от Рено Логан и Митсубиси Галант хвалят умельцы, но в этих случаях приходится менять КПП.
4. И, наверное, лучший вариант — силовая установка от Фольксваген 2.0i 2E. Правда, стоит такой двигатель недёшево.

Неисправности мотора ВАЗ 2103

Наиболее частые дефекты, встречающиеся на двигателе:

• Повышенное потребление масла (из-за специфики колец и сальников);
• сложный запуск;
• плавающие обороты или остановка на холостых оборотах.

Все эти неисправности связаны с различными причинами, о которых речь пойдёт ниже.

Двигатель перегревается

Специалисты называют основной причиной перегрева моторной установки — недостаток хладагента в системе. По правилам перед выездом из гаража водитель обязан каждый раз проверять уровень всех технических жидкостей. Но не все это делают, а потом удивляются, оказавшись с «закипевшим» ДВС на обочине.

Тосол может и вытекать из системы. В этом случае налицо неисправность — нарушение целостности системы охлаждения. Пятна антифриза на полу гаража, в котором стояла машина, прямо указывают владельцу на утечку

Её важно своевременно устранить, иначе в бачке и системе не останется ни капли жидкости

Ещё одна причина перегревания мотора — неработающий вентилятор радиатора

На ВАЗ 2103 качество охлаждения лопастями двигателя крайне важно. Малейшее провисание ремня привода воздействует на него отрицательно

Но это не единственный повод для выхода элемента.

1. Вентилятор может банально испортиться — сгореть.
2. Из строя выходит предохранитель, отвечающий за электроцепь.
3. На клеммах вентилятора окисляются контакты.

Наконец, перегрев ДВС может произойти из-за порчи термостата.

Стук двигателя

На ВАЗ 2103 стук двигателя определяется без специального оборудования, на слух. Берётся деревянный 1-метровый шест, который одним концом прикладывается к мотору в проверяемой части. Другая сторона шеста должна быть зажата в кулаке и поднесена к уху. Получается нечто вроде стетоскопа.

1. Если стук прослушивается в зоне разъёма с масляным картером, он глухой, а частота зависит от амплитуды вращения коленвала — это стучат изношенные коренные подшипники коленчатого вала.
2. Если звук прослушивается выше разъёма картера, он усиливается по мере увеличения оборотов ДВС — это стучат шатунные подшипники. Шум станет громче при поочерёдном отключении свечей зажигания.
3. Если звук идёт с района цилиндров и лучше всего прослушивается на малых оборотах двигателя, а также под нагрузкой, это стучат поршни об цилиндр.
4. Стук в зоне головки при резком нажатии на педаль акселератора говорит об изношенных поршневых гнёздах.

Дымит двигатель ВАЗ 2103

Как правило, одновременно с дымом мотор подъедает масло. Он может быть серого цвета, увеличиваться при повышении оборотов на холостом ходу. Причина связана с маслосъёмными кольцами, требующими замены. Возможно также, что не работает одна из свечей.

В некоторых случаях такое бывает из-за разрыва прокладки, недостаточной затяжки болтов головки блока. На старых моторах возможна трещина на головке блока.

Троит двигатель

Под словосочетанием «троит двигатель» подразумевается, что не работает один или несколько цилиндров. Силовая установка не способна развивать полной мощности и не обладает нужным тяговым усилием — соответственно, увеличивается расход топлива.

Основными причинами троения являются: неисправные свечи, неправильно установленный момент зажигания, потеря герметичности в зоне впускного коллектора и т. д. Троение двигателя вызывается неправильно установленным моментом зажигания либо прогаром одного из поршней.

Ремонт двигателя

Наиболее простым способом ремонта силовой установки является замена расходников. Однако настоящее восстановление работы ДВС подразумевает его снятие, разборку и последующую установку.

Ознакомиться более детально с ремонтом силовой установки ВАЗ 2103 вы можете благодаря вот этой видеоинструкции:

Перед тем, как начать операцию, важно подготовить правильные инструменты

1. Комплект ключей и отвёрток.
2. Оправка для центровки ведомого диска муфты.
3. Специальное приспособление для снятия масляного фильтра.
4. Съёмник для снятия масляного фильтра.
5. Особый ключ для прокручивания храповика.
6. Съёмник для демонтажа звёздочки коленвала.
7. Маркер для пометки шатунов и вкладышей.

Как снять двигатель. Алгоритм действий.

Скинуть клеммы с аккумулятора.Клеммы аккумулятора важно скинуть перед снятием двигателя.
Вытащить крышку капота — однозначно, она будет мешать.
Слить весь хладагент из системы.
Избавиться от брызговика.
Стартер придётся демонтировать.
Отсоединить приёмный шланг выпускного коллектора.
Разъединить КПП и нажимной диск вместе в сборе с ведомым.
Вытащить воздушный фильтр карбюратора, отсоединить тяги заслонки.
Снять все оставшиеся шланги.

Теперь надо будет подготовить защиту для кузова — установить деревянный брусок между мотором и кузовом. Он подстрахует на случай возможного повреждения.

Далее.

1. Скинуть топливный шланг.
2. Отсоединить проводку генератора.
3. Отвернуть фиксаторы подушек опор.
4. Обернуть ДВС стропами, отвести мотор в сторону и назад, убрать брусок.
5. Поднять моторную установку и вывести за пределы капота.Снятие двигателя лучше проводить с напарником.
