ОСВЕЩЕНИЕ, СВЕТОВАЯ И ЗВУКОВАЯ СИГНАЛИЗАЦИЯ
На автомобиле установлены две блок-фары (фара и указатель поворота выполнены в едином корпусе).
В фаре размещены лампа габаритного света и галогенная двухнитевая лампа ближнего и дальнего света. Электрические цепи блок-фары защищены плавкими предохранителями, а напряжение к нитям ламп подается через реле. На части автомобилей блок-фары оборудованы гидрокорректором. Он позволяет изменять наклон пучка света фар в зависимости от загрузки автомобиля, чтобы не слепить водителей встречного транспорта.

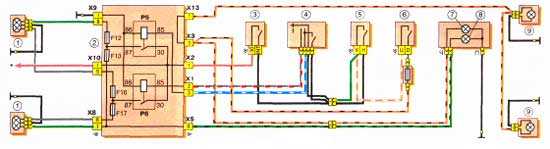

Схема включения фар и противотуманного света в задних фонарях: 1 — лампы фар; 2 — монтажный блок; 3 — выключатель зажигания; 4 — переключатель света фар в трехрычажном переключателе; 5 — переключатель наружного освещения; 6 — выключатель противотуманного света в задних фонарях; 7 — лампа сигнализатора противотуманного света; 8 — лампа сигнализатора дальнего света фар; 9 — лампы противотуманного света в задних фонарях; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар.
Правая и левая блок-фары невзаимозаменяемы.
Регулировка фар
Правильность регулировки фар проверяем по расположению световых полос на экране (см. рисунок).Проверку и регулировку проводим на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (примерно 1,0 м высотой и 1,7-2,0 м длиной), светлую стену здания, ворота и т. п. Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, ставим перпендикулярно экрану (на расстоянии 5 м между фарами и экраном). Проверяем и при необходимости доводим до нормы давление в шинах. Помощник сидит на месте водителя. Чтобы кузов принял нужное положение относительно колес, качнем автомобиль сверху вниз, взявшись за крыло. Мелом размечаем экран, как изображено на рисунке. Расстояние между нанесенными на экране метками, соответствующими центрам фар, должно быть 936 мм.
Схема регулировки света фар
Если автомобиль укомплектован гидрокорректором фар, его регулятор устанавливаем в первое положение (один водитель).
Одну из фар закрываем куском картона или ткани и включаем ближний свет.
Вращая регулировочный винт, расположенный на задней стенке блок-фары со стороны указателя поворота, совмещаем горизонтальную границу пучка света с нижней линией на экране.
Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса блок-фары, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.
Аналогичным способом регулируем вторую фару.
Регулировать фары лучше в темное время суток либо в пасмурную погоду.
Замена ламп блок-фары
Поворачиваем крышку блок-фары против часовой стрелки и снимаем ее.
Для замены лампы головного света снимаем соединительную колодку с выводов лампы ближнего-дальнего света,…
…выводим усики пружинного фиксатора из пазов…
…и вынимаем неисправную лампу.
Новую лампу устанавливаем в обратной последовательности. Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить жирных следов от пальцев. Если это произошло, лампу протираем спиртом. Иначе возможно потемнение кварцевой колбы лампы при включении.
Для замены лампы габаритного света вынимаем патрон.
Для замены лампы указателя поворота поворачиваем патрон против часовой стрелки…
…и вынимаем его вместе с неисправной лампой.
Замена блок-фары
Если меняем левую блок-фару, то для обеспечения доступа предварительно снимаем бачок стеклоочистителя (см. «Очистители и омыватели ветрового стекла и фар»), если меняем правую — аккумуляторную батарею.
Снимаем рычаг-щетку очистителя фары (см. «Замена очистителя фар»).
Отсоединяем привод гидрокорректора (см. «Замена гидрокорректора фар»).
Замена показана на примере левой блок-фары.
Отсоединяем колодку проводов фары…
…и указателя поворота.
Удерживая гайку ключом или головкой «на 8»,…
…крестообразной отверткой отворачиваем винт.
Очень часто из-за коррозии гайку отвернуть не удается. Чтобы снять фару, не повредив ее, аккуратно высверливаем винт сверлом диаметром 5-6 мм.
Придерживая рукой фару, крестообразной отверткой отворачиваем два оставшихся самореза крепления фары.
Вынимаем блок-фару.
Устанавливаем блок-фару в обратной последовательности. Верхний са-морез крепления фары заворачивается в пластинчатую гайку — убеждаемся, что она осталась на своем месте.
