Кулиса ваз 2110: все о ремонте и замене, пошаговая инструкция, фото и видео

Делаем короткоходную кулису своими руками

На схеме подробно показано, где нужно резать болгаркой, а где нужно варить.

Итак, начинаем процесс модернизации:

  1. Поднимаем место крепления железки, которая идет от КПП к рычагу внутри салона ВАЗ 2110.
  2. Можно обойтись и без демонтажа кулисы, главное – выполнить разбор шаровой опоры.
  3. Теперь нам нужно добиться того, чтобы пластмассовые лапки освободили шарик. Для этого необходимо разжать металлическое кольцо. Отсоединяем тягу и аккуратно затаскиваем её внутрь сквозь чехол, отвечающий за защиту от грязи. Работать будет значительно удобнее, если хомут около КПП будет ослаблен.

    Регулировка выполняется при помощи этого рычага.

  4. Руководствуясь схемой, срезаем детали при помощи болгарки. В тягу необходимо приварить кусок металлической трубы с толщиной стенок около 3 миллиметров. Чтобы не было перекоса, необходимо использовать одинаковые куски. Тягу можно удлинить на 2-4 сантиметра.
  5. Осталось поднять шарнир с крючком, служащий для предотвращения ошибочного перехода на заднюю передачу 2110.

Замена выполняется по такой же схеме. Только вместо сварки устанавливается внештатная короткоходная кулиса от другого автомобиля. Замена является более дорогим решением, так самостоятельно провести её проблематично. Если же опыт работы с КПП есть, то замена и покупка новой детали будут стоить около 1000 рублей.

Регулировка

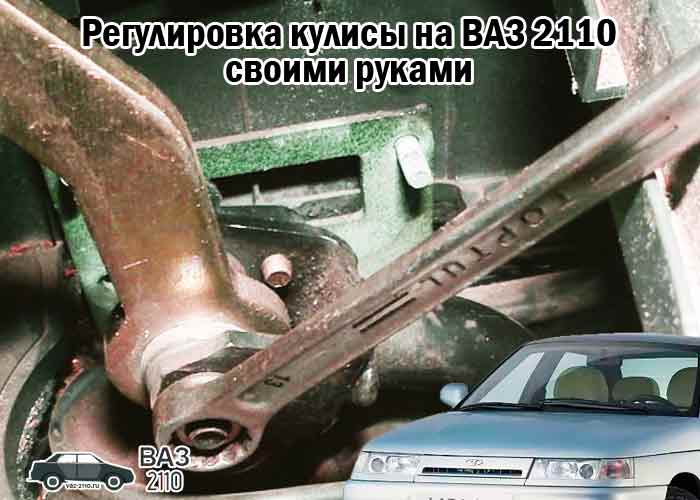

Регулировка кулисы коробки передач ваз 2110

Работу по регулировке рекомендуется проводить вдвоем с напарником. Для этого необходимо подготовить:

  • обычный набор инструментов;
  • понадобится щетка по металлу – для очистки соединений;
  • перчатки х/б;
  • на всякий случай купить ремонтный комплект в автомагазине.

Приступим:

  • Автомобиль поставить в гараж со смотровой ямой.
  • Включить заднюю скорость.

Примечание. Возникают проблемы с включением — тогда включается первая передача.

  • Спуститься в смотровую яму.
  • Очистить места установленных болтов креплений хомута кулисы с помощью металлической щетки.
  • Протереть ветошью, для легкого скручивания.
  • Открутить болты.
  • Привод крутить влево до упора рычага в пластмассовый фиксатор задней передачи.
  • После этого закрутить болты.
  • Проверить ход рычага, с включением скоростей.

Кулиса коробки передач ваз 2110 и ее замена

Если ход все равно не соответствует необходимым параметрам, тогда необходимо провести регулировку на нейтралке:

  • Установить рычаг в нейтральную зону.
  • Привод штока по выбору скоростей провернуть влево, до попадания регулировочного штифта в отверстие штока.
  • Снять облицовочную панель с рычага.
  • Зафиксировать болтом регулировки.

Кулиса коробки передач на ваз 2110

Настройка хода рычага производится на каждом автомобиле в зависимости привычек автомобилиста. Процедура эта проводится корректировкой размеров кулисы от самого рычага. Нейтральное положение рассчитывается в зависимости от глубины посадки кулисы на кардан вала.

Примечание: после проведенной регулировки остается дребезжащий звук, тогда надо установить пружину для удержания рычага.

Прогрессивное, ускоренное развитие автопромышленности в России, позволяет автолюбителям использовать на старые модели, к которым относятся «десятки», новые усовершенствованные запасные части.

Процесс подробно (алгоритм)

Подготовив рабочее место и комплект инструментов, можно приступать к работе. Для замены сальника кулисы КПП нужно провести следующие действия:

  1. Чаще всего, кулиса ВАЗ-2110 закрывается резиновым пыльником. Если это деталь вся в масле – это сразу указывает на то, что сальник действительно выработан. Пыльник нужно отогнуть. Для этого его нужно просто потянуть за широкую часть.

  2. После этой процедуры можно будет увидеть карданчик.
  3. Теперь его нужно отсоединить. В противном случае, доступ к манжете получить не удастся. Кардан отсоединяется от рычага и штока, с помощью ключа на 13.

  4. Гайку нужно полностью открутить. Это ослабит соединение между карданчиком и рычагом. Сначала извлекается рычаг.
  5. Теперь нужно отсоединить кардан от кулисы. Для этого необходимо переключиться на первую или третью передачу. После отсоединения, деталь снимается.
  6. Теперь снимается пыльник.
  7. Только после этих процедур откроется доступ к самому сальнику. Деталь будет находиться в углублении. Именно оттуда его и нужно извлечь.

  8. Извлечь сальник кулисы без специальных инструментов очень сложно, поэтому придётся использовать различные крючки. Как вариант, можно просто вкрутить в старый сальник саморез, используя его, как штопор.

  9. После того, как старая деталь будет извлечена, нужно подготовить посадочное место для замены. Оно очищается от грязи и ржавчины.

Только после этого нужно запрессовать новую деталь в шток. Эта процедура довольно сложная, так как при этом не должно быть перекосов. Многие водители используют при запрессовке различные самодельные приспособления

При работе очень важно не повредить новую деталь, иначе всё придётся переделывать

После того, как запчасть окажется на своём месте, проводится сборка в строго обратной последовательности.

Ремонт рычага переключения передач

Рычаг переключения передач является важным элементом механической коробки передач, так как предназначен для ручного управления переключением скоростей в процессе управления транспортным средством. С неисправным рычагом начинать или продолжать дальнейшее движение невозможно. Основными причинами поломки рычага являются его механическое повреждение от неправильного использования. В любом случае если потребовался ремонт, то нужно знать, как это сделать правильно. Мы ремонтировали автомобиль ВАЗ 2110, на других моделях автоваза процедура похожая.

Перед началом разборки и ремонта необходимо для удобства его проведения снять облицовку пола — его нижнюю и верхнюю части.

Симптомы неисправности кулисы

Есть определенные признаки, указывающие на то, что пришла в негодность именно кулиса КПП, а не сама раздаточная коробка.

Наиболее часто встречающиеся признаки:

  • Включая/выключая первую передачу, автомобилист испытывает сложности, ручка коробки переводится в желаемое положение затруднительно;
  • Первая передача приводится правильно, но спустя время после этого самостоятельно устанавливается задняя передача;
  • Выбор любой скорости проходит в нормальном режиме, но первую и пятую включить затруднительно, рычаг не слушается.

Как только во время управления автомобилем были отмечены перечисленные признаки, даже один из них, необходимо обратиться в сервис для устранения неполадки. В том случае, когда опыт и желание позволяют, поломку можно устранить самостоятельно. Самые часто встречающиеся симптомы выхода кулисы из строя и возможная причина:

  • Ясно ощущается люфт рычага КПП: причиной мог стать физический износ кулисы, проблема можно решить, полностью заменив деталь.
  • Кулиса коробки звенит, когда происходит переключение скоростей: иногда звук указывает на некачественно выполненный ремонт или заводской дефект сборки.
  • Скорости переключаются с большим усилием: это исправит регулировка кулисы ВАЗ 2110, если проблема не устранилась, потребуется заменить элемент.
  • При включении первой, рычаг перестраивается на заднюю передачу: причина именно в кулисе КПП, требуется обязательная замена. Ситуацию может исправить ремкомплект, но это зависит от тяжести повреждения или выявленного износа элементов узла.
  • При работающем двигателе на ручку переключения скоростей передается сильная вибрация: требуется проверка шарниров, причиной мог стать люфт.

Инструкция по замене кулисы на ВАЗ-2110

Если регулировка детали не дала положительных результатов, остается только одно – заняться заменой детали или попробовать воскресить ее с помощью ремонта, но в последнем случае потребуется помощь знающих ремонтников.

Замена кулисы ВАЗ-2110 выглядит таким образом:

  1. Заранее подготовьте нужный инструмент, чтобы после не пришлось отвлекаться от работы. Что понадобится в обязательном порядке:
  • отвертка;
  • бокорезы;
  • набор гаечных ключей.

Без ремкомплекта, предназначенного специально для ВАЗ-2110, справиться вам тоже не удастся.

  1. Теперь, когда все находится под рукой, откройте капот и найдите гайку, соединяющую между собой тягу коробки передач и наконечник ручки.
  2. Извлеките из гайки специальный защитный чехол, стяните стяжную муфту.
  3. Сядьте обратно в автомобиль и достаньте рамку, подходящую к рычагу, который управляет коробкой. Фиксаторы могут мешать проделать эту работу, но избавляться от них нельзя, потратьте немного времени, и все получится.
  4. Выверните чехол наизнанку.
  5. Воспользовавшись острым ножиком, разрежьте хомут для фиксации и снимите чехол. Ничего страшного, если не удалось избежать повреждения целостности хомута. Он одноразовый, поэтому хомут все равно придется заменить на новый.
  6. Избавьтесь от облицовочной составляющей тоннеля на полу.
  7. Отключите от ручки коробки передач фиксирующую деталь оси.
  8. Вытащите ручку коробки передач, для этого потяните рычаг вверх.
  9. Задвиньте внутрь рычага втулку, отвечающую за направленность детали.
  10. Достаньте 4 крепежных болта, удерживающих направляющую втулку.
  11. Снимите корпус и извлеките вал.
  12. Теперь посмотрите на узлы. Если есть следы износа резиновой части, втулка ремонту не подлежит, ее нужно заменить. Если сильно изношено отверстие, находящееся под осью ручки или заметен невооруженным глазом люфт, кулису пора менять.
  13. Возвратите все детали на прежнее место и отрегулируйте работу КПП.

Видео, как заменить кулису на ВАЗ-2110:

Регулировка

Необходимо все-таки включить первую передачу и заехать на эстакаду. Естественно, поставить машину на ручник, под колеса подложить противооткаты. Первую передачу не выключать!

Снизу отыскать хомут, фиксирующий кулису и ослабить его. Вернувшись в машину, нужно сместить рычаг влево, насколько сможете. Двигать рычаг назад или вперед нельзя, кулиса может соскочить.

Снова возвратиться под машину и затянуть хомут. Иногда достаточно сместить кулису относительно карданчика на несколько миллиметров, и КПП будет снова работать отлично, переключения скоростей будут происходить как нужно.

Многие автовладельцы ВАЗ 2110, приобретя даже совершенно новую машину, стремятся изменить кулису. Это может сделать ее более удобной, но только в том случае, если все сделать аккуратно.

Дело в том, что короткоходная кулиса – это, по сути – самоделка, доработка. Если у вас короткоходная кулиса, то КПП меньше изнашивается, и в целом для передач это неплохо – они четче включаются.

Для того чтобы короткоходная кулиса заменила штатную, ее не обязательно полностью снимать. Достаточно, чтобы шаровая опора была разобрана с внешней стороны. Необходимо разжать металлическое кольцо опоры и развести пластмассовые лапки, чтобы вышел шар.

Далее нужно отсоединить тягу от опоры и приварить к тяге небольшой кусок трубы, а также кусочек прочного листового металла. Не забудьте приподнять вверх шарнир, имеющий крючок, чтобы не допустить ошибочного включения передач.

Хотя короткоходная кулиса и требует большего усилия на включение, зато повышается плавность и четкость включения передач. Но, в принципе, выбирать, какая для него лучше – короткоходная или штатная – право каждого владельца ВАЗ 2110.

Регулировка

Необходимо все-таки включить первую передачу и заехать на эстакаду. Естественно, поставить машину на ручник, под колеса подложить противооткаты. Первую передачу не выключать!

Снизу отыскать хомут, фиксирующий кулису и ослабить его. Вернувшись в машину, нужно сместить рычаг влево, насколько сможете. Двигать рычаг назад или вперед нельзя, кулиса может соскочить.

Снова возвратиться под машину и затянуть хомут. Иногда достаточно сместить кулису относительно карданчика на несколько миллиметров, и КПП будет снова работать отлично, переключения скоростей будут происходить как нужно.

Как отрегулировать кулису ВАЗ 2110, если признаки неисправности только начали проявляться:

  • Необходимо установить рычаг коробки на первую передачу. Сделать это будет трудно, но выполнить надо;
  • Автомобиль удобнее всего осматривать на подъемном механизме, который даст доступ под автомобиль. Необходима фиксация ручником, стопорящими предметами, установленными под колеса;
  • Коробка должна остаться включенной на первую передачу;
  • Открыть подкапотное пространство, постараться найти хомут, который сдерживает кулису. Чтобы это проделать, надо подобраться к раздаточной коробке и снизить давление хомута;
  • Как только хомут ослаблен, выполнить следующий этап регулировки — рычаг переключения передач перевести влево максимально, на сколько возможно. Делать это надо без рывков, при хаотичном движении кулиса соскочит;
  • При положении рычага коробки в максимально левом положении, затянуть хомут;
  • Часто достаточно сдвинуть кулису по отношению к карданчику на считанные миллиметры.

Регулируя кулисы, есть возможность оценить степень износа карданчика, его лучше заменить, если замечен сильный износ.

После процедуры установки необходима регулировка кулисы ВАЗ. Нужно это для исключения возможных проблем с переключением передач. Регулировку можно выполнить как с привлечением помощника, так и самостоятельно, но в последнем варианте потребуется немалое терпение. Для выполнения регулировки кулисы КПП ВАЗ 2110 потребуется:

  • стандартный набор инструментов;
  • щетка с металлической щетиной, для очистки соединений;
  • хлопчатобумажные перчатки;
  • новый ремкомплект кулисы.

Далее, отвинтить болты, вывернуть электропривод в левую сторону, вплоть до упора в штифт задней передачи. Завинтить болты и оценить работу, выполнив проверку. В случае если ход рычага не соответствует важным характеристикам, вторичное регулирование осуществить на нейтральной передаче:

  • рычаг устанавливают в промежуточное положение;
  • электропривод штока крутят в левую сторону, после подбора передачи регулирующий штифт должен попасть в проем штока;
  • панель облицовки снимают с рычага;
  • закрепляют болтом.

Установка короткоходного карданчика

Первым делом необходимо приобрести сам карданчик. Лучшим выбором будет деталь от Приоры или Калины. Обычно он входит в ремкомплект с пыльником, так штатный пыльник от ВАЗ 2110 здесь не подойдет.

Необходимые инструменты:

  1. Молоток.
  2. Отвертка.
  3. Ключи на «10» и «13» (2шт).

Выполняется работа только при наличии эстакады, смотровой ямы или подъёмника. Также рекомендуется позвать помощника на помощь, так как в конце процесса самостоятельно отрегулировать положение рычага КПП будет проблематично.

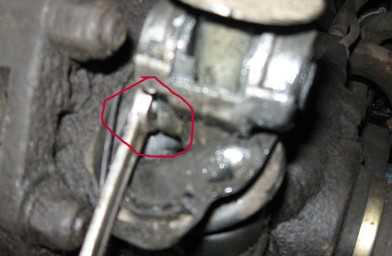

Место крепления карданчика. Здесь его нужно открутить 13-ым ключом.

Работа проходит по следующей схеме:

  1. Вооружившись двумя 13-ми ключами, нам необходимо распустить хомут на тяге привода, а затем стянуть его со штока.
  2. Следующим шагом будет демонтаж пыльника. Далее 10-ым ключом откручиваем болт, который является фиксатором на штатном кардане. Теперь можно аккуратными ударами молотка снять карданчик.

Важно: необходимо проверить состояние сальника. Если это первое вмешательство в устройство коробки передач, то он скорее всего находится в изношенном состоянии, поэтому пыльник рекомендуется поменять

  1. Установку карданчика от Приоры выполняем в обратной последовательности: надеваем пыльник и сажаем новенький карданчик, надежно затягиваем фиксирующий болт, а затем натягиваем пыльник. Осталось одеть тягу привод на карданный шток, но при этом хомут затягиваться не должен.
  2. Теперь помощник садится за руль и ставит рычаг КПП в оптимальное положение. В это время затягивается хомут. Готово, замена завершена, осталось протестировать переключение.

Замена сальников кулисы

Ничто так не расстраивает владельца автомобиля, как следы масла под днищем вовремя стоянки. Причиной такого проявления может быть пришедший в негодность масляный фильтр или неисправность сальника. Выполняя установку нового сальника, можно увидеть и дать оценку состоянию подушки кулисы, карданчика и пыльника.

Перед началом разбора всех узлов автомобиля, требуется выяснить причину подтекания масляной смеси. Если причина не в фильтре масла, требуется убедиться в исправности сальника. Для этого автомобиль устанавливается на возвышение или подъемник. Если работы замены и установки нового сальника будут выполняться впервые, очень поможет предварительный просмотр видео на эту тему.

  • Забравшись под автомобиль, произвести визуальную оценку пыльника. При утечке масла через сальник, пыльник это выдаст, на нем будут следы подтеков масла;
  • Отогнув пыльник, надо подобраться к карданчику. Отсоединение карданчика откроет путь к манжете;
  • Последовательность снятия карданчика строго от рычага к кулисе, обратный порядок запрещен;
  • После демонтажа карданчика открывается доступ к сальнику;
  • Для снятия манжеты потребуется крючок и шип;
  • Пришедший в негодность сальник заменяется на новый. Гуру гаражного ремонта в качестве вспомогательного инструмента для этого применяют крышку от пластиковой бутылки;
  • После установки нового сальника производится обратная сборка узла. При этом обязательно проверяется состояние каждого элемента на предмет износа, в случае необходимости, деталь так же заменяется.

Кулиса нового образца (приора).Вообщем увидел случайно в интернете это чудо, захотелось найти и поставить себе. Купил детали с лады приоры 2014 года выпуска, все в сборе с рычагами и прочей фурнитурой)

Обойма десяточная, рычаги полностью аналогичны старым.Самое интересное это кулиса, ручка как на новых приорах и гранте с механической коробкой. В техническом плане похожа на кулису с калины, возможно один в один.

Пока сложно сказать как она в работе. Но сразу хочу отметить, что отзывы о такой конструкции разные, есть очень негативные! У кого то присутсвует люфт между деталями 17 и 20, судя по всему мешает металлическая втулка в центре (деталь 18).

Она не дает по хорошему прижать металлические диски (деталь 16) к пластиковым прокладкам (17) и самому рычагу (20). Теоретически если её подточить, проблем больше не должно быть.

Схема калиновская, но суть та же. Поездим-увидим!)Обойма рычага кулисы кпп ваз 2110. Приорошную с мизерным пробегом пока отложу про запас.

None

None

Шарнир реактивной тяги лада спорт. Существует такой же точно только для 2108-2110. Ни каких ремкомплектов к стоковому шарниру нет, только такой демпфер.

Если еще изношены пластиковые втулки (2110-1703189), то он не спасает ситуацию.

Очень интересно сколько же отбегали старые детали?!

Обойма распалась, в шарнире люфтФотки установленных ништяков)

С днища все как и было, за исключением обновленных запчастей)

Обещанное фото тоннеля

Кулиса рестайлинг

None p.s: Ручку сдернуть не получилось. Не понятно как она вообще снимается. Посмотрел чужие записи и оказывается, что на гранте при замене ручки на альтернативную штатную просто пилят и снимают… имхо жестоко :D.

  • avtozam.com
  • vaz-2110.ru
  • www.drive2.ru
  • 24techno-guide.ru

Установка кулисы от «Калины»

Замена кулисы коробки передач ваз 2110

На ВАЗ 2110 можно с успехом установить кулису от «Калины»:

  • Для этого ее необходимо немного доработать.
  • Кардан от новой модели на 20 мм длиннее родной «десятой».
  • Поэтому ее надо обрезать, для этого воспользоваться токарной мастерской.

Примечание: при ручной обрезке можно загубить деталь, так как при повышении температуры металла, он теряет свою прочность.

  • Замену кулисы надо проводить в гараже со смотровой ямы.
  • Снять пластмассовый тоннель с салона автомашины.
  • Так же удалить пыльник.
  • Снять старую кулису, открутить все крепления из-под днища машины.
  • Установить новую кулису, провести ее регулировку.

Примечание: регулировку проводить в обязательном порядке, чтобы потом избежать неприятностей, которые возникнут во время эксплуатации автотранспортного средства.

Почему рекомендуется устанавливать кардан от новой «Калины»? На моделях ВАЗ-2110 устанавливаются карданы кулисы из менее устойчивого материала, поэтому они быстро выходят из строя. Это вызывает преждевременный люфт в кулисе, что обычно сказывается на качестве включения скоростей во время движения автомашины. После покупки новой кулисы провести следует визуальное сравнение старого кардана и купленного. Сравнение будет полностью в пользу нового приобретения. Кардан «Калины выполнен из качественнее изготовленного материала, он намного износоустойчивый.

Кулисы коробки передач на ваз 2110

После установки новой кулисы может появиться дребезжание рычага. Так как эта кулиса исключает полностью люфт, то есть вибрация передается полностью на рычаг.

Исправление дребезжания рычага

Итак:

  • Для этого производится установка новой шаровой опоры рычага, установка ремонтного комплекта.
  • Замену шаровой опоры необходимо проводить со смотровой ямы, так как ее легче менять именно из-под днища автомобиля.
  • Установить фиксирующую пружину к рычагу скоростей.

Она будет гасить вибрацию, удерживая рычаг в нужном положении. Это не скажется на применении дополнительных усилий при включении скоростей. Чтобы избавиться от дребезжания рычага можно установить дополнительные пластиковые шайбы на ось коробки передач. Для этого потребуется:

  • материал — пластмасса (обычная крышка для банок);
  • рожковый ключ №10, №13;
  • ножницы;
  • крестообразная отвертка;
  • плоский надфиль, можно использовать мелкий плоский напильник.

Этапы проведения работ:

  • снять пластмассовый тоннель;
  • открутить гайку рожковым ключом №13;
  • крестообразной отверткой открутить винт;
  • открутить две гайки ключом №10;
  • удалить болт;
  • вытащить аккуратно втулку;
  • снять шайбы.

Ножницами, по размерам втулки, вырезать две шайбы из приготовленных пластмассовых материалов:

  • Все детали смазать графитной смазкой.
  • Поставить дополнительную шайбу на втулку.
  • Вставить ее на место.
  • Вставить справа еще одну шайбу.
  • На обе стороны поставить на втулку кольца из маслостойкой резины.
  • Вставить обратно болт.
  • Графитной смазкой обработать резьбу.
  • Закрутить гайки.

Примечание: при закручивании гайки на 13, необходимо учесть следующее: при сильной затяжке рычаг тяжело будет ходить.

После такой кропотливо проделанной работы автолюбитель надолго избавится от дребезжания рычага коробки передач. Рычаг начинает работать легче, включение скоростей происходит эффективнее. Проводить работы своими руками надо после просмотра видео и фото. Кропотливая работа должна проводиться после детального изучения каждого этапа работ, так как кулиса коробки передач обеспечивает хорошую работу рычага включения скоростей. Поэтому,насколько будет профессионально выполнен ремонт, полностью скажется на обеспечении комфорта во время эксплуатации ВАЗ-2110. Так же рекомендуется ознакомиться с инструкцией завода-производителя. Цена запасных частей для замены кулисы:

  • кардан КПП от ВАЗ-2114/2115 от 300 руб.,
  • пыльник от 65 руб.,
  • кулиса от «Калины» в пределах 500 руб.

Установка и проведенная регулировка своими руками дадут автолюбителю возможность полностью почувствовать разницу в работе машины.

Зачем в ВАЗ-2110 нужна кулиса

Кулиса находится в коробке передач (КПП), которая, в свою очередь, необходима, чтобы изменять скорость движения машины и обозначать направление, например, задний ход или передний. Кулиса позволяет также выключить силовой узел и полностью остановить ВАЗ-2110.

Теперь о том, для чего нужен узел. Он создан для передачи вращательных движений, начиная от коленчатого вала и завершая ходовой частью автомобиля. Чтобы включилась передача хотя бы на минимуме, шестеренке малой окружности следует зацепиться на ведущем валу с большой звездой вала, являющегося ведомым. С помощью рычага, расположенного на коробке передач, осуществляется переключение подвижных деталей с ползунами, а значит, и изменение скорости движения ВАЗ-2110.

Коробка передач не может работать исправно, если имеются нарушения функций кулисы. Для чего кулиса встроена в КПП? Она отвечает за одновременное движение ползунов и случайное движение 2-х передач в одно и то же время.

Если кулиса настроена и отрегулирована неверно или старая деталь не подлежит ремонту, тогда работоспособность коробки передач будет очень сильно страдать.

Отличия короткоходной кулисы

Основные отличия можно наблюдать даже на фотографии. Мы видим, что короткоходная кулиса имеет меньшие размеры, а именно — длину.Чтобы снизить длину хода при запуске, следует увеличить длину передачи под шарниром. За счет этого мы сможем не только получить более короткие передачи, но и сохранить в исходном положении ось тяги.

На фото изображена самостоятельно модернизированная кулиса. В качестве альтернативы можно использовать деталь от других моделей ВАЗ.

Стоит понимать, что после такого тюнинга, нужно будет прикладывать больше усилий при смене скоростей. После модернизации переключение будет напоминать контроль джойстиком, что несомненно является плюсом. Помимо кулисы, можно установить безлюфтовый карданчик, который тоже положительно повлияет на четкость работы коробки передач.

Основные неисправности в работе рычага КПП на автомобилях марки ВАЗ 2010 — 2012 модели

Если вы почувствовали, что неполадки в кулисе, то стоит первым делом попробовать ее отрегулировать.

  1. Всевозможными вариантами попытайтесь включить первую передачу. Как уже говорилось выше, именно ее нежелание включаться — первый звоночек для автолюбителя, что выделывается именно кулиса.
  2. Теперь заезжаем на эстакаду или на смотровую яму и устанавливаем упоры под колеса, предварительно включив ручной тормоз.
  3. Первую передачу мы не выключаем.
  4. Спускаемся под авто и ищем хомут, удерживающий кулису и ослабляем его.
  5. Садимся в салон и сдвигаем рычаг коробки влево, при этом не дергаем сильно, иначе соскочит кулиса.
  6. Возвращаемся под авто и фиксируем хомут.

Ежели вы все сделали правильно, то можно сразу же поздравить себя и проверить работу КПП.

Пренебрежение правил техники безопасности могут повлечь за собой очень плачевные последствия. Представляем вашему вниманию то, что стоит знать каждому автолюбителю:

  • крайнее положение авто должно быть зафиксировано упорами;
  • во время выезда и заезда машины на эстакаду или яму, убедитесь, что там нет людей;
  • не стоит сильно и резко раскачивать авто;
  • если вы работаете с деталями, которые требуют большой физической силы или создают неудобства — используйте специальные съемники;
  • если вы работаете там, где есть еще люди, возле авто должна быть табличка «Работают люди».

На автомобилях марки ВАЗ 2112 кулиса настраивается настраивается аналогичным образом, как и для десятой модели (смотри схематическое фото агрегата). Работы легко и просто выполнить одному человеку самостоятельно в условиях своего гаража. Если вам повезет, настройку можно завершить буквально за считанные минуты. Скоро вы узнаете почему.

Порядок действий при настройке кулисы на примере “десятки” будет следующим:

  1. 1. Загоняете автомобиль на смотровую яму, эстакаду, либо поднимаете днище домкратом. В последнем случае не забудьте о перестраховке.
  2. 2. Должны быть обязательно включена первая скорость на КПП. Приложите для этого все возможные усилия.
  3.  3. Далее тормозим автомобиль при помощи ручного тормоза. Для перестраховки его несрабатывания под задние колеса авто подкладываем предохранительные противоукатные бруски.
  4. 4. Спускаетесь под днище автомобиля и находите там крепежный хомут, удерживающий наконечник карданчика. Прослабляете его.
  5. 5. Теперь необходимо утопить ручку рычага КПП в крайнее левое положение (любые иные смещения не допускаются). Удерживаете кулисы в таком положении.
  6. 6. Спустившись под днище авто, обратно фиксируете хомут на наконечнике шарнира.
  7. 7. Если все сделано верно — можно вас поздравить, настройка завершена. Можно проверять работу КПП.

Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?

Примечание! Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!

Снятие: 1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.

Примечание! Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!

2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.

Примечание! Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!

Установка: Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ »)

Дополнительный видео-ролик: Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:

Эта популярная доработка, которая заключается в установке на ВАЗ 2110 безлюфтового карданчика от Калины. который устанавливается на кулису КПП. Так как карданчик представляет собой шарнир без люфта, то он способствует уменьшению поперечного хода рычага, также возрастает четкость включения передач. Какие еще изменения после такого тюнинга Вас могут ожидать ?

Правильное название карданчика от Лада Калина: Шарнир тяги привода управления коробки передач (безлюфтовый). Номер по каталогу 1118-1703160. В простонародье — рюмка. Цена около 350 рублей.

Видео, которое дает наглядно понять в чем разница между штатным карданчиком ВАЗ 2110 и шарниром Лада Калина :

Чтобы заменить карданчик «десятки» потребуется яма, ключи на 10 и 13:

  1. Шарнир тяги привода управления коробки передач скрыт под пыльником.
  2. Снимаем пыльник и сдвигаем его к КПП.
  3. Ослабляем болт хомута на 13, немного разжимаем его и сдергиваем кулису с шарнира. Затем откручиваем болт на 10, фиксирующий шарнир на штоке выбора передач и снимаем шарнир.
  4. Устанавливаем новый шарнир без люфта на шток выбора передач и закрепляем его болтом на 10. Чтобы он не отворачивался от вибраций смазываем его фиксатором резьбы.

Одеваем пыльник и кулису на место и регулируем ее. После этого делаем пробный заезд. Если все хорошо, то затягиваем хомут.

Есть мнение, что перед установкой рюмки нужно немного отпилить ее кончик, на самом деле все прекрасно устанавливается и без отпилов. После регулировки рычаг КПП располагается ровно по середине.

Впечатления от безлюфтового карданчика Лада Калина на ВАЗ 2110

Кажется, что поперечный ход рычага уменьшился. Особенно чувствуется разница во время движения, чем на стоянке. Включения передач стали более четкие, нет «рыскающих» движений рычагом.

Однако, не стоит забывать и о вибрации КПП. Если раньше эти колебания передавались на кулису и частично гасились люфтом штатного карданчика, то теперь они в полной силе переходят на ручку КПП, что вызывает дребезг, с которым со временем приходится бороться .

  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
  • ВАЗ 2110
    • Прочее
    • Двигатель
    • Рулевое управление
    • Электрооборудование
    • Трансмиссия
    • Тормозная система
    • Подвеска
    • Тюнинг
  • ВАЗ 2114
    • Электрооборудование
    • Двигатель
    • Тормозная система
    • Прочее
    • Рулевое управление
    • Трансмиссия
    • Подвеска
    • Тюнинг
  • Лада Приора
    • Рулевое управление
    • Двигатель
    • Подвеска
    • Электрооборудование
    • Тюнинг
    • Тормозная система
    • Трансмиссия
  • Видеопубликации
  • Фотопоток тюнинга ВАЗ
  • Руководства по эксплуатации и ремонту
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ПорталМашин.ру
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
