Лада 2103 Ретрокар » Бортжурнал » Модернизация печки ВАЗ 2103-2106

ЕЩЕ ДОРОБАТЫВАЮ! Чот мне нужно от печки в мороз? — тепло и тишины. Друзья может быть я не прав и многое не понимаю, но что здесь написанно это всего лишь мое мнение и я хочу вам сказать что в классике печка ДЕРЬМО! Наступила зима и печка от жигулей (классика) не в состоянии нагреть ваш авиомобиль. Сколько раз я слышал такую вещь как да нормальная печка в жигулях что у меня зимой:

1. радиатор медный, 2 машина под одеялом, 3 морда закрыта. На улице −25 заводим греем ждем оч долго 20 мин пока все прогрееться (возможен преоткрыт термостат — неисправен гоняет по большому кругу). Хоть что ты делай но как ни крути а в иномарке жарче

Давайте все разберем:

1 нормальный поток воздуха! вентилятор дает много шума и слабый поток и еще он стоит после нагревательного элемента по ходу потока воздуха. Эта очередная глупость, что вы хотите ±66 год разработки машины.

Скорость всасывания гораздо ниже чем скорость после лопастей. Лучше бы радиатор стоял после вентилятора, тогда горячий поток быстрее циркулировал и прогревал салон.Смотри как сделали на переднеприводном авто

холодный воздух идет НА радиатор это большой +

2. Нормальный радиатор.

Сразу хочу вас предупредить о том что кран у печки да бывает течет, залипает в самый неподходящий момент, но это не самое наболевшее. Почему диаметр в кране меньше вых диаметра радиатора? Я хочу сказать что радиатор с краном пропустит гараздо медленнее тосол через себя нежели если крана вообще не будет. Кранчик препятствует нормальному прохождению тосола! Короче я его заменил, перенес под капот и поставил обычный шаровый с нормальным отверстием.PS: Может быть забит радиатор, на стенках может быть образовываться отложения которые препятствуют нормальному отводу тепла.

3. Модернизация системы охлаждения, печки. Наверно это помежет.

см. мои записи в БЖ

4. Представьте такую картину, одинаковая температура, материал(медь) и скорость потока ОЖ, но разные теплообменники(радиаторы), один короткии а другой в 4 раза длиньше. Пройдя по длинному пути тосол отдаст в 4 раза больше тепла чем в коротком радиаторе. Я брал вкл на всю мощь печку по ОЖ и по вентилятору. На входе радиатора температура была оч горячая около 80 гр, на вых из него примерно было 50-60гр. Понял что радиатор как бы короткий, жижа быстро пролетает и все!

5.Можно поставить дополнительную помпу, увеличит скорость прохождения ОЖ, увел скорость подвода тепла к радиатору печки.

Если все это будем в совокупности то печка будет работать тихо и жарко. Вот такие мысли, по этому пока все!

Цель 1: Нужно уменьшить тишину и увеличить поток, но как. )

Как все я начал думать а что можно сделать с потоком воздуха. поставил моторчик от 09, да он стал вращать лучше и быстрее, уберется возможно свист, но что вы думайте что стало тиши? ВООБЩЕ НЕ ТАК! От этой доработки теплее не становиться. Одни минусы: потратил деньги и время, стало намного шумнее если ты делаешь вентилятор на максимум! Этот гул после полу часовой езды в голове сидит. Ставят от компа вентиляторы убирают шум и с ней же производительность, слабый поток. Посмотрите в большинстве современных западных авто, какой стоит нагнетатель воздуха?Решение пришло такое:Купил цельную крыльчатку от ваз 09 в сборе. Она более производительнее и менее шумная чем пропеллер. Поток в ней более сжатый, сама конструкция меньше чем стандартный вентилятор со всей его конструкцией.Те при малых оборотах неслышно вращение. Еще вентилятор можно куда нить убрать под торпеду, поглубже, подальше от уха. Можно так же обклеить конструкцию шумкой.

Цель 2: можно увеличить длину радиатора, но как?

Можно поставить 2 радиатора стандартных вместе, можно поставить доп. печку см видео. Но доп. печка нужна для общего нагрева салона. Все же нужно пускать воздух еще и на стекла. Или увеличить путь прохождения воздуха через радиатор для большего нагрева.

Видео про дополнительную печку в салоне!

Спасибо автору за информацию.

Дорабатываю еще, делаю пока основную печку…

Сверлом на 7,9 просверлил, гайка должна быть накручина. Воспользуйтесь штангилем. Двигатель кстати тоже нужно делать короче, отпиливаем по зубчики. Но перед этим заверните движок, чтобы не попала металическая стружка.

все что нам нужно из деталей. Возможно нужно будет еще разъем под сопротивления, я посмотрю

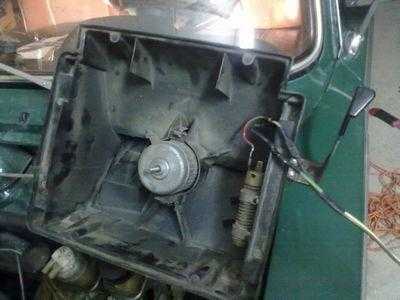

вытащил печку, разобрал!

Друзья я обклеил новым уплатнителем для окон всю верхнюю часть печки и лючок

Затем по этой схеме собрал печку

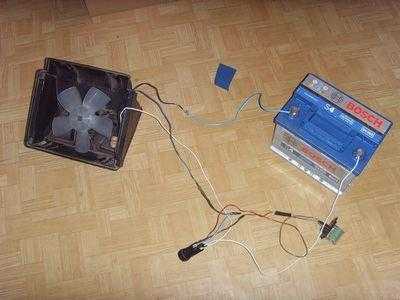

Друзья получилось все но только стало очень шумно! Прям даже не приятно ездить музыку не слышно. После поездки гул в ушах еще стоит!

Важные моменты

При монтаже и креплении патрубков, уделите должное внимание герметичности всех соединений. Осмотрите и прощупайте все места соединений на наличие возможных протеканий тосола

Если таковые имеются, тщательно затяните все хомуты. При распиливании шлангов и патрубков внутри салона, подстелите целлофановый пакет. В большинстве случаев, происходит достаточно активное вытекание остатков охлаждающей жидкости.

Салонный отопитель «шестерки» представляется, как компактное устройство, которое имеет в своей конструкции такие составные компоненты, как:

• моторчик печки, представляющий собой динамичный ЭДГ;
• вентиляторное устройство с крыльчаткой «под гофру»;
• кран печки с изменяемым регулятором управления;
• радиатор;
• заслонку, распределяющую воздушные потоки.

Ваз 2105 — Замена крана отопителя

      Причиной замены крана отопителя является, в основном, утечка охлаждающей жидкости из самого краника. Также меняют кран печки в случаях, когда нет утечки тосола, антифриза или воды, но кран не исправен, то есть не перекрывает полностью отверстие поступления жидкости в радиатор печки. Утечка охлаждающей жидкости сраза заметна пассажиру сидящему на переднем сидении, так как вся жидкость сначала стекает в Vaz 2105 на полку под бардачком, затем на коврик пола.

      Что требуется для замены крана отопителя в автомобиле Ваз 2105

1. новый кран (по надежности автовладельцы рекомендуют керамический шаровый)
2. резиновые прокладки, 2 штуки
3. герметик автомобильный, например, Автосил
4. ключ на 10 накидной и рожковый
5. отвертку крестовую не большую для снятия дверцы бардачка и полки под ним
6. ключ на 7 для ослабления крепления тросика открытия-закрытия краника

     Многие рекомендуют сначала сливать охлаждающую жидкость полностью из системы охлаждения. Я же не сливал, так как патрубки подвода жидкости в салон машины, в печку находятся по горизонтали не ниже крышки радиатора.

Как правильно выявить и устранить неисправности

Печка лады калины — это не простой автомобильный узел, это целый комплекс устройств и механизмов, которые в совокупности обеспечивают регулируемый микроклимат и температуру в салоне автомобиля. Самый главный признак неисправности печки — низкая температура обогрева (подача теплого или холодного воздуха), либо отсутствие обогрева как такового.

Неисправность, может быть обусловлена несколькими причинами, такими как: — проблемы, связанные с заслонкой отопителя; — неисправность самого радиатора; — вышедший из строя вентилятор; — низкий уровень тосола; — иные причины.

Диагностика

В любом случае, для того чтобы понять какой элемент дает сбои в работе или попросту не функционирует, требуется провести грамотную диагностику. Общие советы, при ее проведении, сводятся к следующим основным принципам: — диагностику следует начинать с самых простых элементов системы отопления. Если неисправности не обнаружены, двигайтесь к более сложным агрегатам; — проверьте блок управления и температурный датчик; — осмотрите салонный фильтр на предмет существенных засорений. Вам повезло, если неисправность печки, вызвана выходом из строя простых составных элементов. Гораздо сложнее устранять последствия, от поломки радиатора отопителя. Потому, на нем мы остановимся подробнее.

Инструкция по замене радиатора печки (отопителя) и краника

Одной из причин снятия радиатора печки на ВАЗ 2106 является его течь, которая возникает из-за разгерметизации устройства. В большинстве случаев радиатор отопителя начинает течь в следствие длительной эксплуатации автомобиля, и самым разрушающим его фактором является время. Процесс замены довольно проблематичный, так как придется довольно долго повозиться, хотя сама по себе данная работа не сложная.

Для того, чтобы провести эту процедуру как можно проще, понадобится следующий инструмент:

1. Отвертки плоская и крестовая
2. Трещоточная рукоятка маленькая
3. Головка на 7 и 10
4. Удлинитель

Порядок выполнения работы по демонтажу радиатора печки на ВАЗ 2106

Для начала необходимо выполнить ряд подготовительных работ:

Далее под капотом ВАЗ 2106 необходимо открутить хомуты на шлангах охлаждающей жидкости, которые идут к радиатору. Наглядно это показано на фото ниже:

И снимаем их, приложив определенное усилие, потянув на себя:

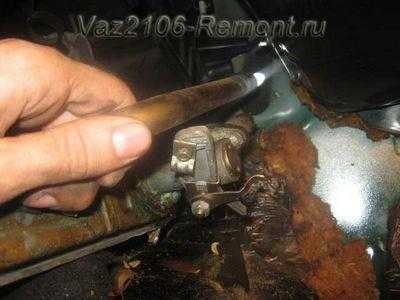

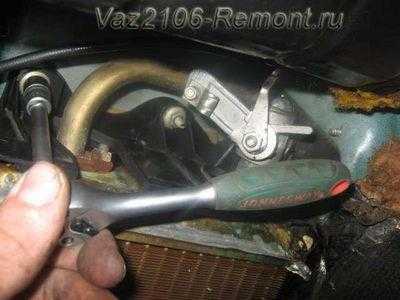

После всего выполненного выше, идем опять в салон и откручиваем гайку крепления тросика на кранике печки, именно здесь и понадобится головка на 7. Краник находится с правой стороны (пассажирской):

Даже до конце ее не нужно отворачивать, как тросик сам соскочит с краника:

Теперь откручиваем две гайки крепления радиатора, которые хорошо видны на фотографии:

Теперь его можно сдернуть вниз, как наглядно продемонстрировано на картинке, приложив немалое усилие:

И взявшись за трубку, вытягиваем радиатор отопителя назад:

Результат окончания работы по демонтажу приведен ниже:

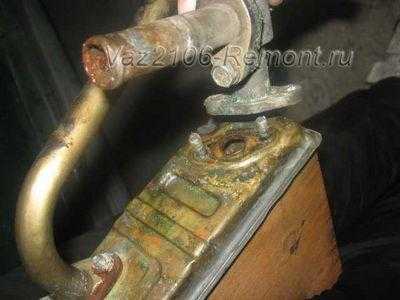

Если необходимо заменить краник, то делается это очень просто: откручиваем две гайки его крепления к радиатору:

И снимаем его, подняв немного вверх со шпилек:

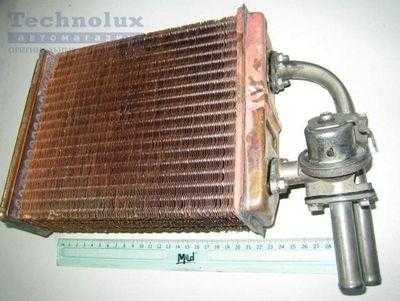

Цена нового зависит от металла, и которого он произведен. Медный дорогой и он стоит около 1400 рублей, а вот алюминиевый можно купить всего за 600 рублей. При замене все процедуры проводятся в обратной последовательности.

Замена крана отопителя на ВАЗ 2106

Если Вы столкнулись с проблемой, когда в зимние морозы не греет печка на ВАЗ 2106. нужно провести срочный ремонт. Причиной поломки может быть неисправность крана отопителя, поэтому в данной статье мы расскажем как заменить его своими руками.

Замена крана печки на ВАЗ 2106 своими руками

1. Сливаем жидкость из системы охлаждения двигателя.

2. Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора отопителя.

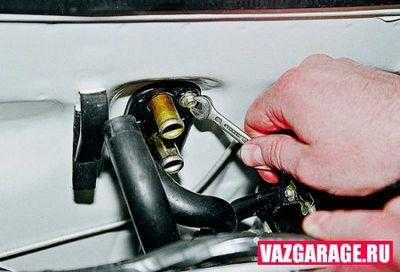

3. Ключом «на 8» отворачиваем два самореза.

4. Затем снимаем уплотнитель с труб радиатора.

5. В салоне машины снимаем полку панели приборов. Для удобства снимаем корпус вещевого ящика.

6. Ключом «на 7» ослабляем затяжку винта и отсоединяем тягу привода крана отопителя.

7. Ключом «на 10» отворачиваем два винта крепления крана к радиатору отопителя.

8. Затем снимаем кран отопителя вместе с впускной трубой и резиновой прокладкой.

9. Ключом «на 10» отворачиваем два винта и отсоединяем от крана впускной патрубок с прокладкой.

10

Обратите внимание на профиль прокладки.

11. Снимаем и переставляем на новый кран скобу крепления тяги привода.

Устанавливаем новый кран с новыми прокладками в порядке, обратном снятию. Заполняем жидкостью систему охлаждения двигателя и убеждаемся в герметичности соединений крана с радиатором отопителя и впускным патрубком. Отметим, что на нашем сайте уже есть статья про замену крана печки на ВАЗ 2107 своими руками.

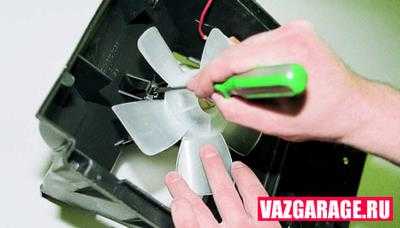

Как заменить электровентилятор отопителя на ВАЗ 2106 Продолжаю тему отопителя ВАЗ 2106 и предлагаю сегодня рассмотреть как заменить электровентилятор печки своими руками. В данной статье отличные фотографии всего процесса и подробное описание всех действий.

Как заменить кран печки ВАЗ 2101 Отопитель салона или, по-народному, печка — это один из самых необходимых элементов комфорта и удобства при управлении автомобилем в прохладное и холодное время года. Регулируется подача тепла посредством дистанционного управления крана отопителя. В

Замена резистора печки ВАЗ 2114

Для проведения работ необходима только отвертка и мультиметр (последний — для проверки работоспособности детали). Перед началом работы необходимо отсоединить минусовую клемму от аккумулятора, чтобы избежать короткого замыкания. Для демонтажа детали необходимо выполнить такие действия:

• снять разъемы с контактов резистора;
• открутить крепление резистора ВАЗ 2114;
• извлечь дополнительный резистор.

Прежде чем заменить резистор новым, необходимо проверить состояние контактов и при необходимости зачистить их, сняв окислы. После этого необходимо проверить цепи резистора на обрыв, используя мультиметр. Сопротивление добавочных элементов должно быть приблизительно 0,8 и 0,2 Ома. Резистор не предназначен для ремонта, поэтому в случае обрыва цепи одного или двух добавочных сопротивлений, его нужно заменить новым. Установка производится так:

• вставить резистор печки на место;
• затянуть крепление;
• надеть разъемы на выходы контактов.

Когда резистор печки установлен, остается только подключить клемму к аккумулятору и проверить работу вентилятора отопителя.

Источники

• http://ladaservice.info/lada-kalina/sistema-ohlazhdeniya-lada-kalina/kak-pomenyat-radiator-pechki-lada-kalina/
• http://avtovx.ru/elektrooborudovanie/pechka-vaz-2106-144/
• http://ladaservice.info/vaz-2113-2115/elektrooborudovanie-vaz-2113-2115/zamena-dopolnitelnogo-rezistora-pechki-vaz-2114/

Функции резистора печки ВАЗ 2114

Электровентилятор печки имеет 3 режима работы с разной скоростью вращения. На максимальной скорости двигатель питается непосредственно от бортовой сети, а на двух пониженных скоростях — через цепи резистора сопротивлением 0,83 и 0,2 Ома. Благодаря резистору напряжение на обмотке двигателя уменьшается, тем самым снижаются его обороты.

Признаки неисправности резистора печки ВАЗ 2114

Главный признак поломки дополнительного — работа вентилятора только на максимальном режиме. В этом случае ток идет напрямую от переключателя к двигателю, минуя дополнительный резистор. Кроме поломки (перегорания) самого резистора, такие симптомы могут быть вызваны неисправностью переключателя или плохим контактом на клеммах резистора. Чтобы проверить исправность детали и устранить проблему, необходимо знать где находится резистор печки ВАЗ 2114.

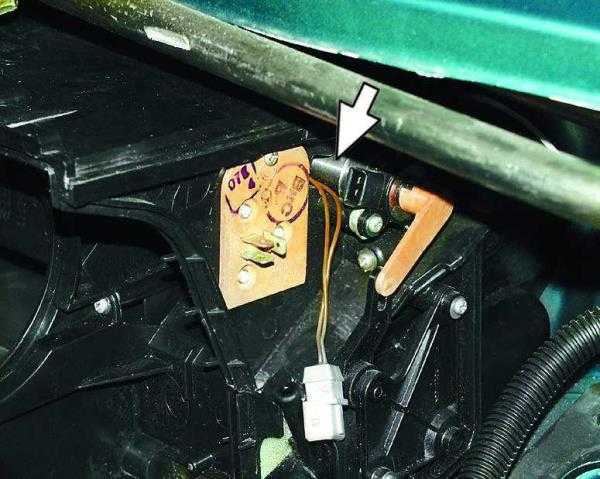

Расположение резистора печки ВАЗ 2114

В отличие от большей части деталей электрооборудования, резистор печки находится в легкодоступном месте — под торпедо непосредственно над педалью газа. Для доступа к нему нет необходимости снимать или разбирать элементы обшивки салона. Теперь, когда мы выяснили где стоит резистор печки на ВАЗ 2114, разберемся как можно его заменить.
