Процесс замены масла

Многим владельцам ВАЗ-2114 должно быть известно, что каждые 70-100 тыс. км пробега необходимо заменить масло в коробке передач.

Это связано со свойствами трансмиссионной жидкости, которые в процессе эксплуатации оно теряет. Трансмиссионное масло предназначено для смазки деталей, а также охлаждения нагретых элементов КПП. Именно перепад температур становится основным показателем, который влияет на потерю качественных свойств жидкости, поэтому периодически ее необходимо менять.

Алгоритм с фото

Сам процесс замены достаточно простой и не составит проблем даже начинающему автомобилисту. Рассмотрим, последовательность действий направленных на замену трансмиссионной жидкости в коробке переключения передач:

1. Устанавливаем автомобиль на эстакаду или смотровую яму.
2. Протираем место, где расположен щуп уровня масла и сливная пробка.
3. Откручиваем сливную пробку и ждем, пока масло вытечет полностью.
4. Закручиваем сливную пробку. Медное уплотнительное кольцо на болте необходимо заменить.
5. Вытягиваем щуп с КПП.
6. Вставляем трубку в отверстие для щупа, а на втором её конце расположена воронка.
7. Через воронку заливаем масло в коробку до необходимого количества.
8. После смены жидкости устанавливаем щуп в нормальное положение.

Выбор масла

На автомобильном рынке ГСМ можно найти достаточно большое количество трансмиссионных жидкостей. Конечно, по сути, в КПП ВАЗ-2114 можно залить любую, которая соответствует рекомендованной классификации:

1. 75w-90 — синтетическое масло в коробку ВАЗ-2114. Оно обладает отличными смазывающими характеристиками, способно обеспечить нормальное функционирование агрегата при низких температурах. Единственным недостатком является повышенный шум при работе КПП ВАЗ-2114 по сравнению с применением полусинтетической смазки. По классификации АРI жидкость должна соответствовать стандарту GL-4.
2. 85w-90 — полусинтетическое масло для коробки передач. Имеет неплохие эксплуатационные характеристики, чаще используется в автомобилях с пробегом. Стоит дешевле «синтетики». Периодичность замены каждые 60000-70000 км. Класс АРI также не ниже GL-4.

Это все общие характеристики, поэтому перейдём к конкретике!

Опрос (какое масло выбрать)

Итак, рассмотрим данный вопрос более детально и напишем список трансмиссионных масел, которые можно и стоит лить в данный узел:

Масло для ВАЗ 2114

При выборе смазки для трансмиссии своего автомобиля водитель должен учитывать:

• погодные условия, при которых машина будет эксплуатироваться основное время, в первую очередь это касается сезонной температуры окружающей среды;
• конструкционные особенности трансмиссии, механическая или автоматическая коробка установлена на машине, каковы механические усилия в агрегатах и какие удельные нагрузки они испытывают, особенно при максимальных оборотах двигателя;
• вязкость смазочного материала, который предполагается купить, исходя из анализа двух предыдущих пунктов;
• наличие различных химически активных добавок и присадок, которые могут повлиять на работоспособность металлических и неметаллических частей агрегатов трансмиссии.

Водитель, предварительно проанализировав все эти моменты и изучив наличие необходимого материала в доступных ему магазинах, решает, какую масло лучше заливать в коробку.

В переднеприводные автомобили типа ВАЗ 2114 необходимо заливать GL 4 или по российской классификации ТМ 4. Волжский автомобильный завод рекомендует к употреблению «Лукойл» ТМ 4-12 SAE 80W-85. Эта трансмиссионка  подходит по всем эксплуатационным качествам, однако следует сказать, что оно не является всесезонным, в условиях критически низких температур оно будет сильно загустевать и могут возникнуть проблемы с КПП.

В 1998 году был принят свод требований к горюче-смазочным материалам, ТТМ 1.97.0729-98, в нем указывается диапазон температур, в которых могут нормально функционировать трансмиссионные масла. Так вот для SAE 80W85 нормальный диапазон это минус 26 градусов — плюс 40 градусов.

Поэтому специалисты настоятельно рекомендуют использовать, так называемую, «всесезонную» трансмиссионку SAE 75W80 или 75W90. Диапазон ее применения — минус 35 — плюс 40 градусов. Специалисты также, ссылаясь на заводы-изготовители автомобилей, утверждают, что вполне доступно для применения в КПП моторная смазка 10W40 или 15W40.

Ни в коем случае нельзя заливать, в качестве трансмиссионного, масло в коробку с повышенной вязкостью SAE 85W-90 или моторное 5W50 и10W50. Даже в жаркое время шестеренки в переднеприводной трансмиссии не будут получать нормальной смазки, а в холодное время они будут работать просто на излом.

Новая или восстановленная старая?

Если замены коробки избежать не удается, стоит рассмотреть один очень привлекательный вариант — установку восстановленной КПП. Для этого фирмы приобретают старые, поврежденные коробки, восстанавливают их максимально качественно и предлагают установку с гарантией.

Разобранная КПП

Как показывает практика, подобные КПП обходятся примерно на 30-70% дешевле, нежели приобретение новой коробки переключения передач.

Только есть одно важное условие для успешной экономии на столь значимом ремонте. Это должна быть надежная, проверенная фирма

Подобные компании дорожат собственной репутацией, потому не имеют дело с подделками, ремонтом низкого качества. Чтобы получить положительные отзывы клиентов, привлечь к себе новых заказчиков, они просто обязаны делать все хорошо, на совесть. Потому сегодня существуют фирмы-однодневки и компании, когда за годы работы зарекомендовали себя как надежный и ответственный специалист по ремонту и замене КПП. Вы сами прекрасно понимаете, к кому нужно обращаться в случае с проблемами у вашей коробки.

Как контролировать состояние трансмиссионного масла

Делая замеры масла пальцем, надо просто масло потереть в пальцах, если на руках будет заметна металлическая стружка, то это значит, что пора масло менять и не важно сколько машина проехала. А перед тем, как заливать новое масло, надо промыть коробку передач тщательно

Чтобы промыть коробку передач, надо смешать трансмиссионное масло с керосином один к одному. Такой смеси должно получится 3 литра, после чего, ее надо залить в коробку и плотно закрыть отверстие для заливки.

Затем, надо автомобиль поднять на подъемники, колеса очистить от грязи, потому что они будут крутиться и если будут грязными, то могут запачкать место эксперимента.

Далее надо включить мотор и дать машине поработать около 5 минут на 1-й передаче. После чего надо выключить мотор и слить этот промывочный раствор.

Если нет подъемников, то можно просто поездить на 1-й передаче по дороге, результат будет таким же. Поменять масло в КПП – это процесс вовсе несложный, и с ним можно справиться даже в своем гараже.

Видео — инструкция от Александра Гуриненко (владельца ВАЗ)

В нашем видео, вы можете еще раз детально посмотреть на примере автомобиля ВАЗ, как проводят замену жидкости в КПП.

Поделитесь с нами своим опытом по замене масла. Какое масло используете вы?

На автомобиле ВАЗ 2114 установлена коробка передач пяти ступеней, в которой объединены главная передача и дифференциал. В виде блока с ведущими шестернями от первой до четвертой передачи выполнен первичный вал, для пятой передачи шестерня съемная. Все они находятся постоянно в зацеплении с ведомыми шестеренками всех передач переднего привода. На вторичном валу на игольчатых подшипниках расположены ведомые шестерни.На этом же валу находятся три синхронизатора. Для главной передачи, ведущая шестерня и вторичный вал объединены. В коробке передач ВАЗ 2114 двухсателлитный дифференциал. Подбором толщин колец регулируется в подшипниках дифференциала предварительный натяг. Ведомая шестерня основной передачи крепится к фланцу на коробке дифференциала. Привод управления КПП состоит из:

• рычага для переключения передач;
• тяги;
• шаровой опоры;
• штока для выбора передач;
• механизма, с помощью которого выбираются и переключаются передачи.

Отдельным узлом, закрепленным к плоскости картера сцепления, выполнен механизм, состоящий из рычага, закрепленного на внутреннем конце штока, действующего на трехплечий рычаг устройства для выбора передач.

Замена масла в коробке нового образца

Сколько литров масла в коробке ВАЗ 2114 нового образца мы говорили – 3,3 литра. Запаситесь всем необходимым и приступайте к работе:

1. Загоните машину на смотровую яму, поднимите на подъемник или воспользуйтесь домкратом.
2. Вытащите щуп проверки масла, который вы найдете под капотом в своем автомобиле.

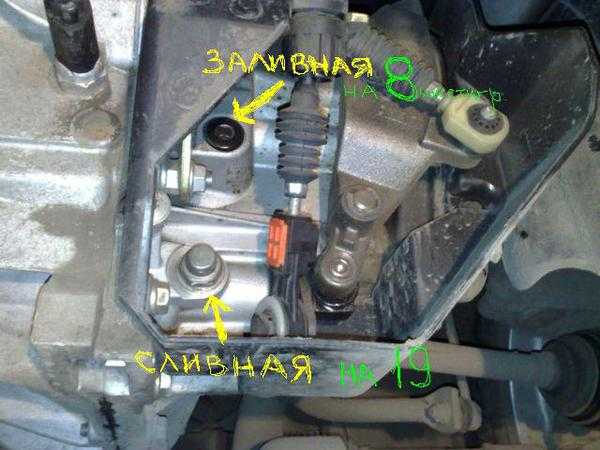

3. После этого возьмите ключ на 17 и подготовленную емкость для слива отработанной смазки. Отправляйтесь под машину и найдите сливную пробку, выкрутите ее гаечным ключом и подставьте канистру или иную емкость. Масло начнет выливаться из сливного отверстия, прикрытого пробкой. Слейте все масло без остатка в емкость и закрутите ее обратно.
4. В отверстие, из которого вы вытащили щуп, необходимо вставить шланг с воронкой, вырезанной из пластиковой бутылки.
5. Залейте новую смазочную жидкость через воронку в МКПП – около 3,3 литров. Далее контролируйте уровень щупом и при необходимости долейте до уровня MAX, но не выше.

Продление срока службы КПП

Вы сможете долгие годы эксплуатировать автомобиль и не обращаться на автосервисы, если сможете соблюдать элементарные рекомендации. Они позволят продлить срок службы КПП, минимизировать возможные проблемы, поломки и необходимость проведения ремонтных работ.

Передаточные валы в сборе

Рекомендаций всего две.

1. Всегда старайтесь контролировать уровень масла в коробке передач. Если он падает, обязательно доливайте сразу, не откладывайте процедуру на потом. Когда масло приходит в негодность, меняйте его полностью, а не заливайте недостающее количество.
2. Избегайте агрессивной эксплуатации, не дергайте резко передачи, разгоняйте плавно, тормозите аналогично. Банальное бережное отношение с коробкой передач позволит избежать износов и многочисленных поломок.

Как видите, решить проблемы с КПП не так просто. Потому самый лучший вариант — не допускать их появления.

Масло в КПП ВАЗ 2114

Одной из причин шума в коробке передач может быть недостаточный уровень масла в устройстве. Это может привести к преждевременному износу деталей и дорогостоящему ремонту. Проверять уровень масла необходимо не менее трех раз в неделю, для обнаружения течи и своевременного устранения неполадок.

Проверка щупом

Итак:

• Машина устанавливается на ровную поверхность, стоит примерно 15 минут, для того чтобы масло успело стечь и отстояться.
• Под капотом, под трубкой фильтра для очистки воздуха, расположен щуп, который необходимо вытащить.

Протирается сухой тряпочкой и устанавливается обратно.

Совет: Если до щупа трудно добраться можно воздушный фильтр снять.

• Повторно вытаскивается устройство и фиксируется его показание.
• На максимальной отметке должен располагаться уровень масла.
• При недостаточном количестве, через отверстие для установки щупа, доливается масло и снова проверяется его уровень.

Совет: Лучше если масла будет немного выше max. Связано это с тем, что выше всех передач в устройстве находится пятая передача, и для нее не всегда хватает смазки. Немного увеличив уровень можно избежать гула передачи и увеличить срок эксплуатации КПП.

Проверка количества масла без щупа

Итак:

• Автомобиль устанавливается на эстакаду.
• Снимается защита.
• Откручивается на КПП заливная пробка.

• Опустив в отверстие палец определяется касается он масла или нет.
• Желательно, чтобы уровень масла доходил до нижней границы пробки для залива.

Масло заливается через отверстие специальным шприцем.

Как заменить масло в КПП ВАЗ 2114

Замена масла в КПП ВАЗ 2114— важная сервисная операция, обеспечивающая бесперебойную работу одного из самых главных силовых агрегатов автомобиля. При этой операции должна точно соблюдаться инструкция по соблюдению соответствия технического регламента производителя масла. Цена такой замены будет зависеть от того, каким образом будет выполняться работа — своими руками или в автосервисе, и качества используемой смазывающей жидкости. Замена масла в КПП на ВАЗ 2114 должна выполняться через каждые 60 тысяч километров или после четырех лет эксплуатации автомобиля. Объем масла, необходимый для заливки в коробку передач ВАЗ 2114, составляет три литра.

• Замена масла КПП ВАЗ 2114 выполняется после поездки автомобиля, для его разогрева, что уменьшает вязкость и облегчает слив из устройства.
• Автомобиль устанавливается на эстакаду или смотровую яму.
• Снимается и чистится от грязи резиновый колпачок.
• Металлической щеткой, проволокой прочищается сапун и расположенное в нем отверстие.
• Откручивается щуп, определяющий уровень масла.
• Подставляется емкость для слива масла под КПП.
• Сливается масло.

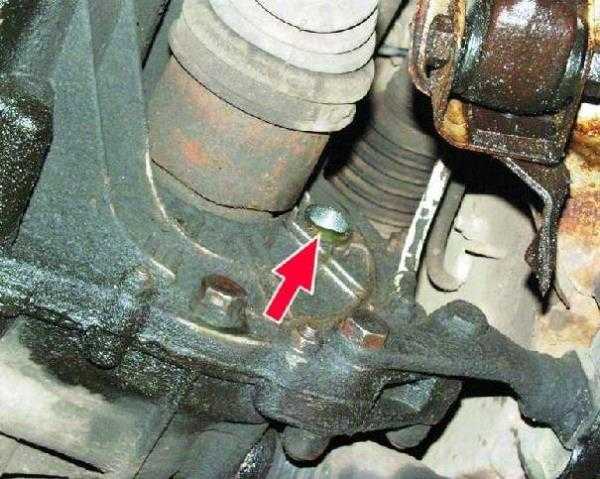

На фото стрелкой справа показано сливное отверстие КПП ВАЗ 2114.

• Сливная пробка закручивается.
• Необходимое количество масла заливается через отверстие для установки щупа.
• Закручивается щуп.
• Устанавливаютсяна сапун резиновыйколпачок.

Таким образом выполняется на ВАЗ 2114 замена масла КПП.Подробно все операции можно увидеть на видео.

Совет: Если заливаться в КПП будет масло такой же марки как и было ранее, коробку промывать не нужно. Единственно нужно проконтролировать наличие механических частиц, которые свидетельствуют о загрязнении ими коробки. В этом случае лучше ее промыть.

Состав для промывки КПП может содержать в пропорции 1:1 керосин и трансмиссионное масло. Такая смесь заливается в коробку, заводится двигатель, включается первая передача. Двигатель работает в течение пяти минут, глушится, жидкость сливается. Коробка передач готова для заливки нового масла. Своевременный контроль уровня масла в коробке передач автомобиля ВАЗ 2114 обеспечивает надежную работу автомобиля.

Многие автолюбители сталкивались с тем, что приходило время менять трансмиссионную жидкость в коробке передач автомобиля. Конечно, не многие знают, как проводится непосредственно сам процесс. Также, в статье рассмотрим вопрос выбора масла в коробку ВАЗ-2114 и расскажем о некоторых нюансах и особенностях.

Масло КПП ВАЗ 2114, зачем нужно масло в КПП

Мало кто знает, однако именно коробка передач является наиболее устойчивой частью автомобиля. Данная деталь ломается гораздо реже, чем другие элементы, но, это вовсе не значит, что ей не нужен надлежащий уход

Любые механизмы, составляющие элементы которых в процессе работы подвергаются трению, и не важно, автоматическая это коробка передач или механическая, одинаково требуют своевременного ухода. Не последнюю роль в этом плане занимает количество и качество смазочного материала

Если смазки будет недостаточно или не будет вообще, трущиеся друг об друга детали коробки будут подвержены повышенному износу, что повлечет за собой быстрый выход коробки передач из строя.

Когда нужно менять масло?

Проверить это на глаз сложно. Но ответ на этот вопрос опять же можно найти в заводской инструкции по эксплуатации авто. Но и тут есть свои нюансы. Если ваш ВАЗ 2014 сошел с конвейера не так давно, то шестерни трансмиссии, скорее всего еще не притерлись друг к другу. Следовательно, в поддоне постепенно скапливается мелкая металлическая стружка, отнюдь не улучшающая работу механической КПП. Следовательно, первый слив масла лучше произвести несколько ранее указанного в мануале срока.

В случае с автоматической КПП сроки замены напрямую зависят от пробега и типа коробки. В автоматах все зависит от того, сколько пробежали. В обычном автомате обновление смазки надо производить после каждый пройденных 30-60 тысяч километров.

В вариаторе – после 70-80 тысяч километров. В роботизированных коробках типа DSG – замену лучше производить через каждые 80-90 тысяч километров. Впрочем, не все «иноземцы» успевают набегать такой километраж.

Проверка уровня трансмиссионной жидкости

Чтобы определить необходимость замены или доливки смазывающей жидкости, вам сначала следует разобраться в том, как кго проверить.

Щуп

Проще всего это делается щупом. Для этого проведите следующие манипуляции:

• Поставьте автомобиль на ровную площадку и подержите его на ней буквально минут 15-20. Это позволит маслу стечь и отстояться;
• Теперь возьмите щуп. Он располагается непосредственно под трубкой воздушного фильтра;
• Возьмите сухую ветошь, вытрите им насухо щуп и вставьте обратно;
• Вновь извлеките его с места расположения и посмотрите, до какого уровня щуп загрязнился смазочной жидкостью;
• При полной коробке следы жидкости будут находиться на самой верхней отметке щупа;
• Если масла недостаточно, долейте его через отверстие для щупа, затем еще раз выполните проверку;
• Если уровень будет несколько выше максимального, это даже хорошо. Все из-за расположения пятой передачи, которая особенно требовательна к высокому уровню смазочной жидкости, так как располагается выше остальных.

Проверка без щупа

Через пробку

Если так сложилось, что щупа у вас нет, вы можете сделать проверку уровня и без него. Для этого:

Загоните машину на смотровую яму или эстакаду;

Демонтируйте защиту с коробки передач;

Снимите заливную пробку;

В отверстие поместите свой палец;

Если вы достаете кончиком до жидкости, уровень нормальный;

Обратите внимание на нижнюю границу пробки. Если следы масла на нем присутствуют, тогда уровень правильный;

Доливку при необходимости осуществляют через это же отверстие, используя специальный шприц.

Золотые правила

Виды масел

Решив заменить или долить трансмиссионку в коробку переключения передач своего автомобиля, обязательно соблюдайте несколько золотых правил.

1. Заливая в коробку новое масло той же марки и с теми же характеристиками, которое находится уже в КПП, не нужно выполнять промывку двигателя.
2. Ни в коем случае не смешивайте два разных масла в коробке. Пусть даже если они оба синтетические или полусинтетические. Наличие отличий в характеристиках может привести к самым непредсказуемым последствиям.
3. Промывка требуется тогда, когда заливается новое, отличное от старого масла. Для промывки потребуется одинаковое количество масла для КПП и керосина. Смесь заливается внутрь коробки, двигатель заводится, включается первая передача. Так мотор должен поработать буквально 5 минут. После этого двигатель глушат, жидкость сливают и заливают новое трансмиссионное масло в коробку передач.
4. Обязательно соблюдайте правила собственной безопасности. Вы будете иметь дело с горячим маслом, попадание на кожу и в глаза которого может привести к печальным последствиям. Используйте защитную одежду, надевайте очки, грамотно выбирайте емкость для слива, чтобы при течи трансмиссионного масла оно не расплескалось, не полилось через края и не создавало брызги, попадающие вам на ноги.

Простая замена масла позволяет избежать целого ряда проблем с машиной. Потому не игнорируйте рекомендации производителя, а также прислушивайтесь к коробке, ее поведению в тех или иных ситуациях.

Качественно трансмиссионное масло и его замена согласно регламенту, залог долгой и стабильной работы коробки передач. Замена масла в коробке передач Ваз 2114 производится реже, чем к примеру в двигателе, однако не следует пренебрегать заменой масла в кпп и производить ее во время.

ПРОВЕРКА УРОВНЯ СМАЗОЧНОЙ ЖИДКОСТИ В КОРОБКАХ ПЕРЕДАЧ

О том, какое масло выбрать для КПП ВАЗ 2114, уже было сказано, теперь необходимо вспомнить, как проверяется его уровень в коробках. Это одна из простейших операций по обслуживанию, но откладывать её нельзя. Намного выгоднее и проще посмотреть и проверить примерно раз в месяц уровень, чем потом заниматься дорогостоящим ремонтом коробки передач.

Выполнить такую операцию можно двумя способами, с применением измерительного щупа и без него. Рассмотрим их по отдельности. При любом способе проверки необходимо дать постоять машине на ровной площадке 15-20 минут, чтобы смазка стеклась в поддон картера проверяемой коробки.

Чтобы проверить уровень измерительным щупом необходимо:

1. Открывают капот и достают щуп коробки передач. Его следует искать под воздушным фильтром с водительской стороны;
2. Далее водителю необходимо протереть щуп ветошью;
3. Вставляют щуп обратно на своё место;
4. Достают щуп второй раз и осматривают следы от смазочной жидкости на нём. Если оставленный след ниже метки max, его следует долить.

Проверка уровня без щупа проводится таким образом:

1. Ставят машину над смотровой ямой или на подъёмник, снимают защиту двигателя;
2. Следующим шагом будет отвинчивание пробки для слива трансмиссионной смазки на коробке;
3. Опущенным пальцем в отверстие проверяют, где находится уровень. Он должен быть на нижнем срезе сливной пробки.

Долить смазку до уровня можно в отверстие измерительного щупа любым удобным способом. Например, с помощью медицинского шприца большой ёмкости.

Приспособление для доливки масла в КПППри достижении нужного уровня, всё ставят на место, можно отправляться в путь.

Характерные поломки

Общий вид

По некоторым признакам можно определить, что требуется отремонтировать определенные узлы коробки передач на автомобиле ВАЗ 2114.

1. При включении определенной передачи она должным образом не фиксируется, вылетает. Это говорит о том, что износились крепления зубцов шестеренки и муфты. Когда плохо включается задняя передача на ВАЗ 2114, придется принять определенные меры. Ремонт заключается в замене поврежденного элемента. Если же передача включается самопроизвольно, причина также может крыться в износе, расслоении и образовании трещин на резиновом элементе задней опоры. Просто замените его.
2. Для включения передачи приходится прикладывать усилие, больше обычного. Если не включается задняя передача на автомобиле ВАЗ 2114, проблема скорее всего скрывается в ослабших или износившихся зубцах крепления к шарниру. Также это может происходить из-за деформации реактивной тяги или появления трещин на пластмассовой части привода коробки передач.
3. На нейтральной передаче возникает шум. Возможно, уровень масла слишком низкий или была нарушена его изначальная вязкость. Плюс подобный симптом характерен для износа верхнего подшипника первичного вала. Проверьте этот элемент, проинспектируйте уровень и качество масла.
4. Не редко задняя передача включается с хрустом на ВАЗ 2114. Здесь проблема заключается в износе синхронизатора. Если не исправить проблему при первых же признаках ее появления, это грозит необходимостью замены всего блока шестерней и синхронизатора.
5. Образуется шум во время движения автомобиля на тех или иных передачах. Возникает подобная неисправность из-за нарушенного нижнего или верхнего подшипника. Одновременно с шумом может клинить рычаг. Единственный вариант — провести полную диагностику КПП.
6. Возникает стук на определенной передаче с нагрузкой и без. Проблема кроется в ведущей шестерни, которая придется поменять.
7. Во время включения передачи слышится треск. Это свидетельствует об износе блокирующего кольца синхронизатор или необходимости замены оси сателлитов. Коробку придется перебрать, чтобы устранить поломку.
8. Вытекает масло из коробки. Причины могут быть самые разнообразные, потому придется тщательно диагностировать КПП.

https://youtube.com/watch?v=sAUaUF67F0o

Выводы

Итак, заменить масло в коробке передач ВАЗ-2114, как оказалось достаточно легко и не составляет особого труда. Куда более трудная задача выбора необходимой смазочной жидкости. Именно от качества масла зависит, насколько долгим будет ресурс КПП в целом. Если процесс замены автомобилисту показался слишком тяжелым, рекомендуется обратиться в автосервис.
