Снятие и установка коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

Принципы разборки

• набор ключей;
• набор отверток;
• молоток;
• смазка;
• герметик;
• прокладки.

Следующий шаг предусматривает снятие кольца, которое блокирует синхронизатор 5-й передачи. Для демонтажа шарика с пружиной потребуется наклонить коробку передач ВАЗ 21099.

Чтобы разъединить картеры сцепления и КП, потребуется:

По завершении ремонтных работ коробка передач на ВАЗ 21099 собирается. Данная процедура осуществляется в обратной последовательности. Первоначально рекомендуется очистить все составные элементы от грязи, смазав их специальным веществом. Стопорные кольца вторичного вала заменяются новыми. Затем потребуется запрессовать подшипники. Фиксатор вставляется в сухарь и в ступицу. Необходимо учесть, что данные элементы вставляются в максимально глубокое гнездо, расположенное в муфте. Сателлиты и шестерни потребуется смазать маслом.

Источники

• http://zubilovaz.ru/vaz-21099-kak-razobrat-korobku-peredach
• http://driving24.ru/kak-pravilno-pomenyat-maslo-v-korobke-vaz-2109/
• http://expertvaz.ru/21099/korobka-peredach-ustroystvo-remont-kpp.html

Сколько заливать масла в коробку ВАЗ 2109

Перед тем как залить масло в коробку ВАЗ 2109, нужно его приобрести, но каким объемом нужно знать до похода в магазин, ведь каждый литр, заливаемый в автомобиль, стоит немалых денег.

Зачастую автомобилисты самостоятельно определяют, сколько масла требуется, при первой его замене, так как для измерения его уровня в коробке передач есть специальный измерительный щуп. Но в автомобилях ранних годов выпуска, такого устройства нет, поэтому автолюбителю приходится, как то ориентироваться самостоятельно.

В согласии с техническими характеристиками девятки, в её коробку передач обычно входит ровно три литра трансмиссионного масла. Но есть некоторые особенности этой характеристики. Например, в четырехступенчатой коробке передач, объем КПП составляет 3,100 литра, в то время как у пятиступенчатой количество требуемой смазки составляет 3,300 литра. Лучше всего поможет разобраться в данном вопросе сервисная книжка вашего автомобиля.

В любом случае, когда производится замена масла в КПП машины ВАЗ 2109, для измерений лучше всего использовать щуп. Он поможет определить не только уровень оставшейся смазочной жидкости, но и позволит не переборщить с заливаемым внутрь составом.

снятие и установка коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

Установите автомобиль ваз 2108, ваз 2109, ваз 21099 на подъемник или смотровую канаву. Поднимите капот и зафиксируйте капот в этом положении. Перед снятием коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи, а также слейте масло из коробки передач.

ПОЛЕЗНЫЙ СОВЕТСнимать коробку передач с автомобиля ваз 2108, ваз 2109, ваз 21099 удобнее вдвоем с помощником.

1. Отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод «массы» от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.

4. Снимите наконечник троса с рычага привода выключения сцепления.

5. Отсоедините колодку с проводом от вывода тягового реле стартера.

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову автомобиля и разведите левую и правую растяжки в стороны.

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

14. Отверните гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

17. Выдавите монтировкой из коробки передач хвостовик одного из внутренних ШРУСов привода передних колес и отведите его в сторону.

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

19. Отверните три болта крепления и снимите щиток картера сцепления.

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя.

ПРЕДУПРЕЖДЕНИЕБрус должен опираться только на фланцы крыльев!

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой.

23. Отверните две гайки крепления задней опоры двигателя к кузову автомобиля.

24. Отверните гайку и выньте болт левой опоры двигателя.

25. Отверните три гайки крепления левой опоры двигателя к коробке передач и снимите опору.

26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099, сначала отведите коробку передач от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

ПОЛЕЗНЫЕ СОВЕТЫПеред установкой коробки передач на автомобили ваз 2108, ваз 2109, ваз 21099 рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки выжимного подшипника выключения сцепления тонким слоем консистентной смазки. Отцентрируйте ведомый диск сцепления специальной оправкой (см. «Ремонт сцепления»).

Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 коробку передач в обратном порядке с учетом следующего. 1. Моменты затяжки резьбовых соединений см. в приложении 1.

2. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых концах внутренних ШРУСов. Иначе есть вероятность отсоединения приводов от коробки передач во время движения.

3. Окончательно затягивайте гайку крепления растяжки к рычагу при нагруженной подвеске, когда автомобиль ваз 2108, ваз 2109, ваз 21099 стоит на земле.

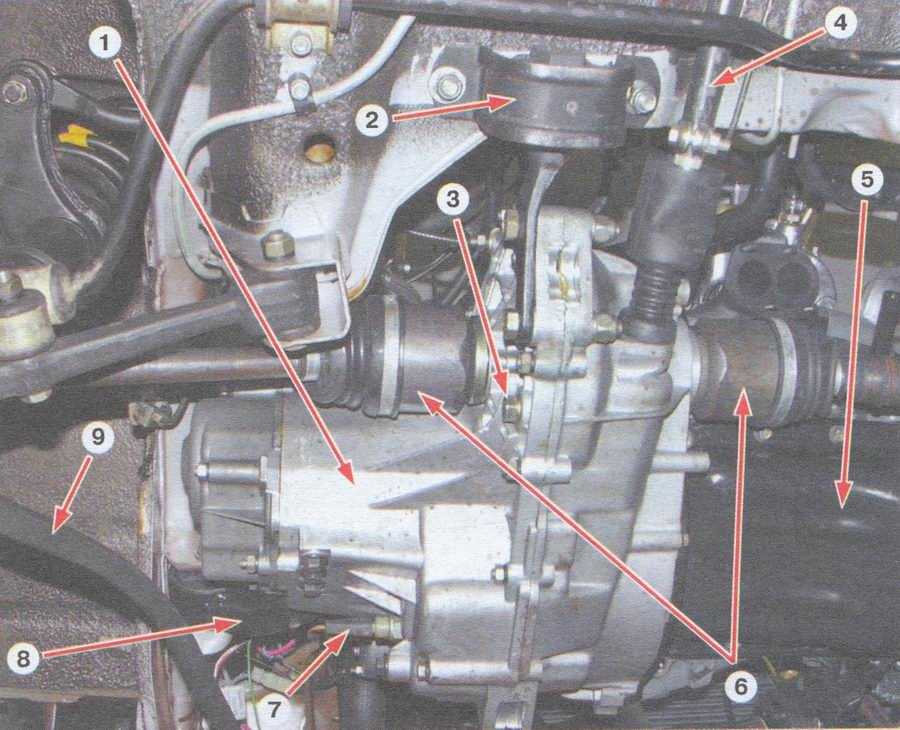

Коробка передач ваз 2108, ваз 2109, ваз 21099 (вид снизу): 1 — коробка передач; 2 — задняя опора двигателя; 3 — пробка маслосливного отверстия; 4 — тяга привода переключения передач; 5 — двигатель; 6 — внутренние ШРУСы; 7 — выключатель света заднего хода; 8 — левая опора двигателя; 9 — растяжка

Периодичность замены

Замену масла в коробке ВАЗ 2109 производитель рекомендует производить через 75 тыс. километров пробега или каждые пять лет. Иногда возникает необходимость во внеплановой замене по причине утечки смазки из коробки по причине протекания сальников.

Также необходимо аккуратно водить машину, не забывая о том, что защиту картера двигателя и корпуса трансмиссии с завода не устанавливали, поэтому если вы налетите на бордюр, камень или пень, вы повредите корпус коробки и оно может вытечь.

Корпус трансмиссии состоит из литого чугуна, поэтому механический удар может вызвать появление трещины в нем. Через нее масло начнет постепенно вытекать. Отремонтировать разбитую коробку вряд ли кто-то возьмется, поэтому будьте осторожны при вождении авто по плохим дорогам.

Пошаговая инструкция

Подготовив автомобиль и весь необходимый инструмент для замены масла в КПП своими руками, мы приступаем к сливу старого смазочного вещества и очистке сопутствующих элементов.

Сливаем масло

Загоните автомобиль на эстакаду или смотровую яму, приготовьте пустую ёмкость, ключи и проволоку.

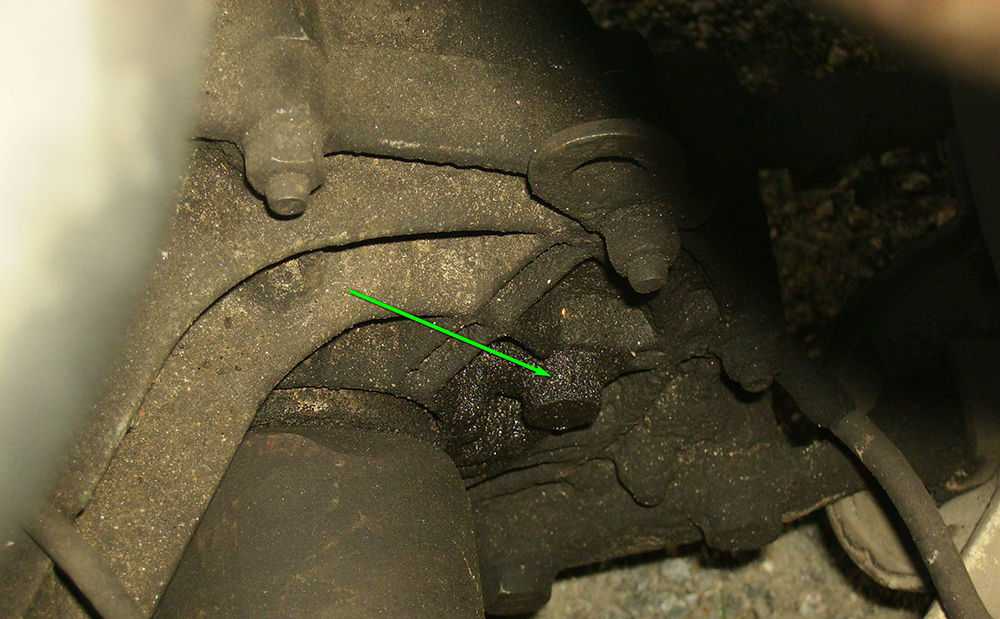

1. Снимите резиновый колпачок с сапуна и прочистите его с помощью проволоки и тряпочки.

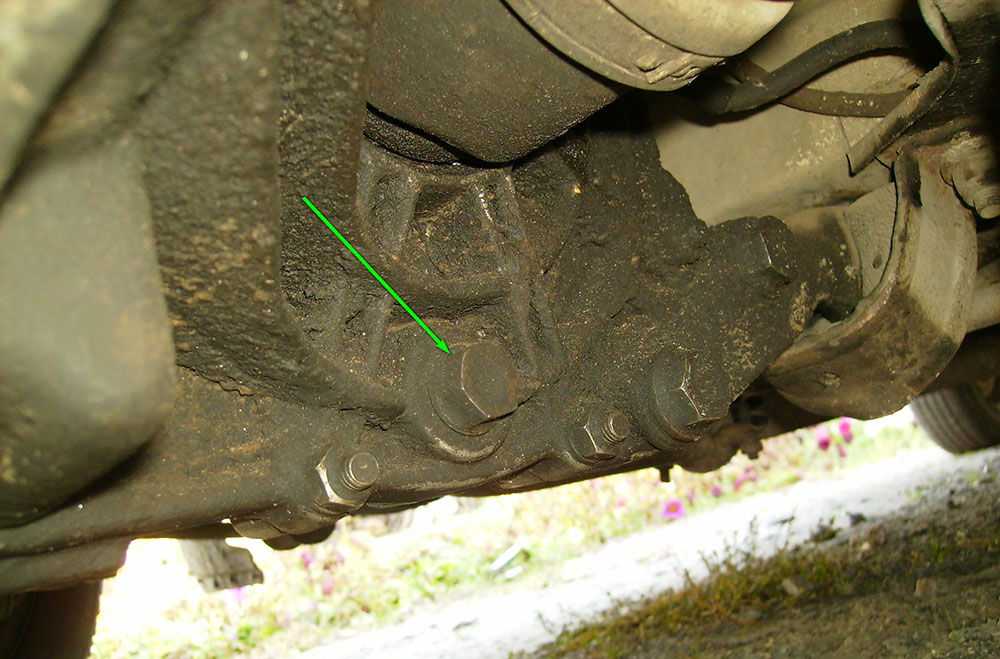

2. С помощью ключа открутите сливную пробку на КПП и подставьте пустую ёмкость для слива старого масла. Процесс полной очистки займёт 15 – 20 минут.
3. Плотно закрутите сливную пробку на место.

Коробка передач полностью подготовлена для замены смазывающего материала, а значит, можно приступать к следующему этапу.

Заливаем новое масло

Если КПП оборудована заливной горловиной, то процесс заливки достаточно прост:

1. Вставьте в заливную горловину воронку.
2. Залейте 3 – 3,3 литра масла в зависимости от количества передач в коробке.
3. Проверьте уровень с помощью щупа.

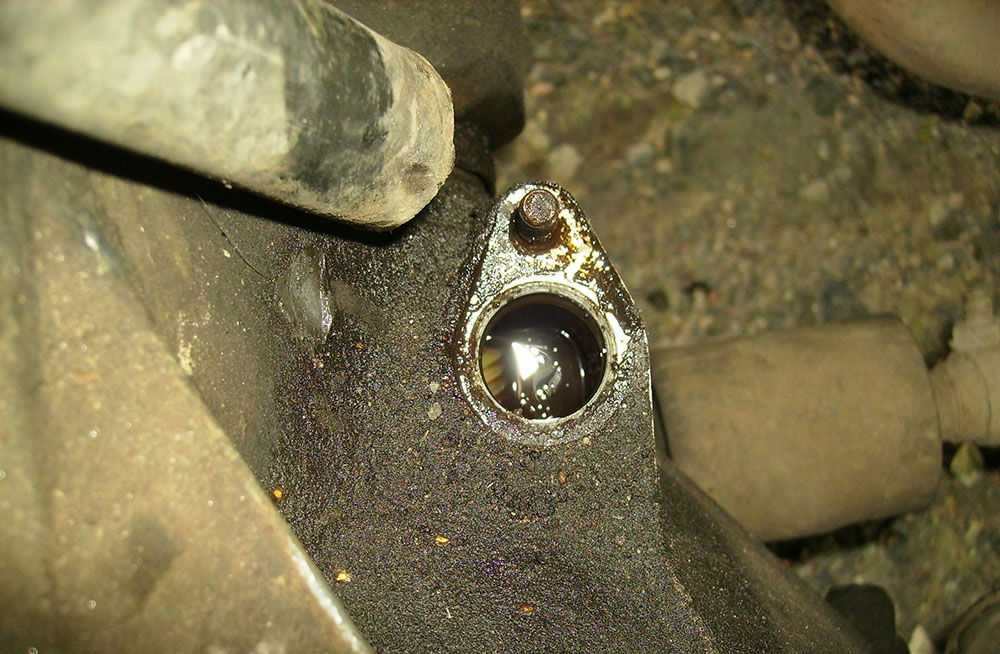

Если заливная горловина отсутствует, воспользуйтесь масляным шприцем, предварительно надев на него гибкий шланг и зафиксировав место соединения изолентой.

1. Наберите полный шприц (итоговый объём отслеживаем по уровню на канистре).
2. Вставьте шланг в заливное отверстие и с помощью шприца влейте необходимое количество смазывающей жидкости.
3. Плотно закручиваем заливную пробку.

Процесс замены масла в КПП сложен лишь на первый взгляд и может затянуться при первой замене, в последующем вы сможете производить эту операцию за считанные минуты и даже с закрытыми глазами. Главное, не забудьте, а лучше запишите, на каком пробеге была последняя замена.

Общие рекомендации по сборке КПП ВАЗ 21099

конические подшипники дифференциала без необходимости не меняйте – иначе придётся регулировать зазор между зубьями шестерен главной передачи;
игольчатые подшипники шестерен замените лучше все;
при сборке устанавливайте только новые сальники;
обратите внимание на установку блокирующих колец синхронизаторов – напротив пазов для сухарей скользящей муфты должны быть меньшие по высоте выступы на кольце;
болты, крепящие вилки на штоках и упорную пластину подшипников, устанавливайте на резьбовой герметик;
прокладки между частями картера лучше использовать картонные, а не паронитовые;
пока КПП снята и разобрана, не лишней окажется замена передней втулки стартера и втулки вилки сцепления.

И наконец, перед установкой КПП снимите корзину сцепления, чтобы оценить состояние дисков муфты– пока доступ к ней открыт.

Теоретические сведения

Перед процессом замены любой автовладелец интересуется вопросом – сколько литров масла в коробке машины «ВАЗ-21099». Из технической заводской документации следует – в 5-ступенчатой КПП находится 3,3 литра, а в 4-ступенчатой ровно 3 литра.

Интервалы замены масла

Опираясь на заводскую документацию, менять масло нужно каждые 70 – 80 тысяч километров пробега, но не реже чем 1 раз в 4 – 5 лет при среднегодовом пробеге в 15 – 16 тысяч км. В реальности ситуация складывается несколько иначе – серьёзное влияние на интервалы замены оказывают погодные условия, состояние окружающей среды, условия эксплуатации и хранения (стоянки). По мнению экспертов, замену необходимо производить каждые 35 – 40 тыс. км., при этом на промежутке после 30 тыс. км. уже возможно возникновение первичных признаков нарушений:

• тяжёлое и неточное переключение передач;
• посторонние шумы;
• вибрации.

Какое масло выбрать

Завод изготовитель рекомендует следующие марки масла в коробку передач «ВАЗ-21099»:

• Волнез ТМ4” (80W-90; GL-4);
• Омскойл транс П (80W-85; GL-4/5);
• Рексол Т (80W-85; GL-4).

Среди опытных автомобилистов выбор пал на более надёжных, по их мнению, производителей:

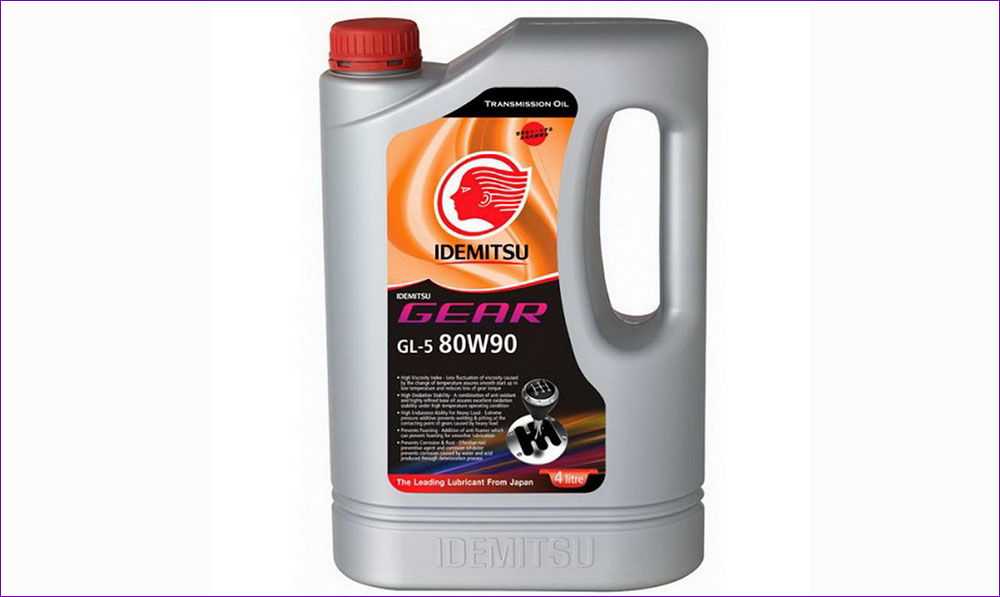

• Idemitsu;
• Mobil;
• Castrol;
• Zic.

При первичной замене в КПП «ВАЗ-21099» и отсутствии опыта использования продуктов какого-либо производителя стоит остановиться на мнении знакомых, отзывах автолюбителей в интернете и советах авторитетных изданий, что в результате позволит сделать правильный и обоснованный выбор. Мы советуем вам залить масло в КПП производства Zic или Castrol.

Разборка КПП ВАЗ 21099

Перед тем, как приступить к «вскрытию» картера, не пожалейте времени на очистку агрегата снаружи – попавшая в результате неряшливого ремонта на механизмы коробки грязь сократит срок его службы.

Корпус коробки состоит из трёх частей, крепящихся друг к другу шпильками и гайками М8. Выкрутив по периметру гайки, для отсоединения частей картера воспользуйтесь киянкой, аккуратно «обстучав» ею детали. Для облегчения разборки в некоторых местах для этого сделаны специальные приливы

Но действуйте осторожно, «без фанатизма» – сплав довольно хрупкий!

Работу начинайте со снятия задней крышки, предварительно установив коробку на переднюю часть («колокол»):

Под крышкой расположены шестерни и муфта синхронизатора 5-й передачи, зафиксированные на валах гайками. Чтобы их отвернуть, валы необходимо застопорить от проворачивания. Если попытаться заклинить их, засунув между шестерен посторонний предмет, могут повредиться зубья. Поэтому лучше включить одновременно две передачи – одну при помощи кулисы, а пятую путём «утапливания» муфты синхронизатора, отсоединив предварительно вилку от штока.

Сняв муфту синхронизатора пятой передачи, подденьте двумя плоскими монтажками ведомую шестерню и снимите её вместе с синхронизатором:

В дальнейшем, чтобы не повторяться, имейте в виду то, что все остальные шестерни и синхронизаторы снимаются со вторичного вала сходным образом. Для того, чтобы облегчить последующую сборку, снятые детали (включая стопорные кольца и дистанционные шайбы) укладывайте на верстаке в том порядке, в каком они установлены на валу.

Стрелка на рисунке указывает на крышки фиксаторов штоков вилок 1-5 ступеней. Фиксатор представляет собой пружинку со стальным шариком. Откручивая крышки, постарайтесь избежать потери этих небольших деталей.

После снятия шестерен требуется открутить 4 винта крепления удерживающей валы пластины. Так же, как и винты дверных замков, откручиваются они при помощи ударной отвёртки с крестовой насадкой:

Снимите стопорные кольца подшипников и выкрутите пробку фиксатора задней передачи, разъединяйте половинки картера.

Валы коробки вынимайте из гнёзд передних подшипников одновременно. Первичный вал изготавливается воедино с ведущими шестернями, поэтому при наличии дефектов заменяется целиком.

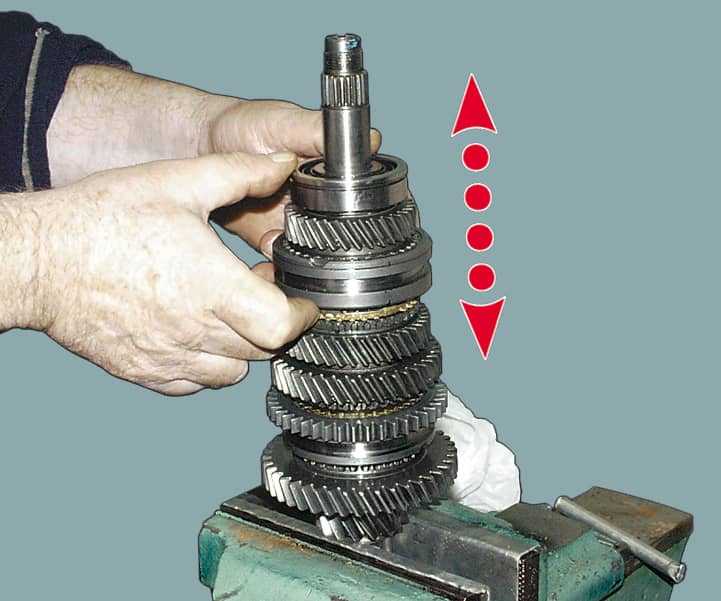

Шестерни и синхронизаторы, установленные на вторичном валу, можно заменить по отдельности, в зависимости от того, какая ступень доставляет Вам «головную боль». Работать удобнее, установив вал в тиски:

Задний подшипник, муфты синхронизаторов, шестерни и внутренняя обойма переднего подшипника спрессовываются с вала указанным выше способом – двумя монтажными лопатками.

Для извлечения наружной обоймы переднего подшипника вторичного вала потребуется двухлапый съёмник либо самодельное приспособление.

Обойма переднего подшипника первичного вала удаляется при помощи выколотки.
