Замена масла в коробке передач lada 2105 (ваз 2105)

Обслуживание коробки передач

Но вначале следует рассмотреть обслуживание, которое необходимо проводить с эти узлом. Оно всего одно – проверка уровня смазочного материала и при надобности его доливка до требуемого уровня.

Механическая коробка передач – сама по себе не требовательна, поэтому используемый в ней смазочный материал выполняет лишь одну функцию – смазывает составные части узла. Поэтому замена масла в коробке должна проводиться каждые 60 тыс. км пробега.

Статья в тему — Устройство, снятие и разборка КПП Ваз-2105

Перед тем, как проводить обслуживание КПП, следует знать, какое масло заливать в коробку ВАЗ-2105. Для трансмиссии этого авто требуется трансмиссионное масло с уровнем качества по API — GL-5 и выше и вязкостью 75W-90 или 85W-90 по классификации SAE. Объем масла в КПП составляет 1,35 литра. —  .

Проверить масло в коробке – несложно, но для этого авто следует поставить на смотровую яму или эстакаду.

А далее действия такие:

• С левой стороны картера КПП (по ходу движения авто) находим контрольно-заливную пробку (расположена чуть выше нижней крышки коробки);
• Ветошью удаляем грязь вокруг пробки;
• Ключом требуемого размера откручиваем пробку;
• Узнать уровень можно при помощи небольшого зеркальца и фонарика, отвертки или даже пальца, в общем, чем удобно. Нормальным уровень смазочного материала считается, если масло достает до нижней кромки отверстия;
• Если масла меньше уровня – при помощи технического шприца доводим его до нормы (как только масло начало вытекать из отверстия – закручиваем пробку);

Проверку и доливку смазочного материала в КПП следует «на холодную». Если де обслуживание проводится сразу после поездки, необходимо дать время (10-15 мин), чтобы масло полностью стекло, иначе при проверке уровень будет некорректным.

Если же пришло время для замены масла, то сначала сливаем отработанный смазочный материал – очищаем нижнюю крышку от грязи, подставляем пластиковую емкость и выкручиваем сливную пробку.

Затем ждем пока масло полностью не стечет и закручиваем пробку.

А далее все делается так же, как и при проверке и восполнении уровня, только в коробку придется шприцем закачать требуемое количество масла.

После замены не следует сразу же утилизировать отработку, перед этим ее лучше проверить. Для этого берем магнит, привязываем нитку и опускаем его в емкость со старым маслом. Далее следует поводить магнитом по дну. Затем вытаскиваем и рассматриваем его. Если на магните обнаружено большое количество металлической стружки, то это может указывать на появление интенсивного износа, и в таком случае переборка КПП и дефектовка составных частей будет не лишней, поскольку позволит выявить и устранить неисправность еще на раннем этапе.

Затрудненное переключение

Теперь коротко пройдемся по другим неисправностям. Следующей будет затрудненное переключение передач.

Причиной тому могут быть:

• Износ механизма переключения или его деформация (кулисы);
• Износ, появление заусениц на осях переключения передач или на их посадочных местах, заклинивание сухарей;
• Повреждение или износ шлицов скользящих муфт синхронизаторов;
• Повреждение и погнутости вилок переключения;

В первом случае для восстановления работоспособности даже не нужно снимать коробку с авто, поскольку замена кулисы КПП ВАЗ-2105 возможна без демонтажа узла трансмиссии.

Для этого достаточно снять рычаг, пыльник, пластиковую защитную накладку, чтобы обеспечить доступ к крепежным элементам механизма переключения, которые нужно выкрутить, чтобы снять механизм в сборе. А далее уже проводится его замена или ремонт.

Важно! В 4-ступенчатой коробке передач к штоку изнутри картера подходит оттяжная пружина, которая обеспечивает постоянное положение рычага напротив 3-4 передачи и предотвращает его вибрации. Поэтому при извлечении механизма следует сначала его немного приподнять, а затем поддеть пружину крючком из стальной проволоки, снять ее с проушины штока и удерживать в немного натянутом положении, чтобы она не упала в картер

Перед установкой новой кулисы тем же крючком зацепляем пружину и все устанавливаем на место.

Что касается других поломок, из-за которых плохо включаются скорости, то придется снимать КПП, разбирать ее, выявлять изношенный или поврежденный элемент и заменять.

Устранение шума

Шум КПП ВАЗ-2105 может происходить из-за износа подшипников, износа зубьев шестеренок и зубчатых колес, а также синхронизаторов, осевого смещения валов относительно друг друга.

При такой проблеме обязательно потребуется снятие коробки с авто, поскольку по-другому ее не отремонтировать. Отметим, что именно устранение шума – одна из самых сложновыполнимых операций, поскольку требуется полная разборка и переборка КПП с заменой изношенных элементов.

Помимо стандартного набора ключей и отверток дополнительно потребуется наличие универсального съемника. Далее рассмотрим, как производится полная разборка 5-ступенчатой КПП ВАЗ-2105.

Итак, все работы делаются на снятой КПП:

1. Сливаем масло и демонтируем нижнюю крышку. Сразу же оцениваем состояние зубьев шестерен. Если их повреждения не заметно, скорее всего шум издают подшипники;
2. Проверяем положение рычага КПП (он должен быть на нейтрали), после чего демонтируем механизм переключения передач (кулису) с КПП;
3. Снимаем крышку фиксаторов и извлекаем пружины и шарики;
4. Снимаем с вторичного вала эластичную муфту, а затем и ее ступицу (для откручивания гайки ступицы следует, открутить болт крепления вилки 3-й и 4-й передач, включить 1-ю передачу на КПП и сместить муфту синхронизатора 4-й передачи. Две одновременно включенных передачи заблокируют коробку и гайку можно будет открутить);
5. Откручиваем привод спидометра, датчик включения фонаря задней скорости и кронштейн крепления трубы выхлопной системы;
6. Откручиваем элементы крепления задней крышки КПП (у 5-ступ. коробок установлено 5 наружных гаек и 1 внутренняя, у 4-ступ. КПП внутренней гайки нет). После крышку снимаем. При этом подшипники втор. вала и блока 5-й передачи получатся разобранными – внутренние обоймы останутся на валах, а внешние вместе с элементами качения – в крышке, и все это нужно будет демонтировать для замены;
7.  Снимаем с вторичного вала приводную шестерню спидометра, маслоотражающую шайбу;
8. Демонтируем блок шестерен 5-й и задней передач, выкрутив болт его крепления, установленный в валу, а также промежуточную шестерню заднего хода с оси;
9. Снимаем синхронизатор 5-й передачи с втор. вала, вилку включения 5-й и задней передачи вместе с осью, затем извлекаем сухарь оси 3-й и 4-й передач;
10. Демонтируем ступицу синхронизатора и шестерню заднего хода с втор. вала;
11. Выкручиваем болты крепления прижимной пластины подшипника вторичного вала и снимаем ее;
12. Откручиваем от КПП картер сцепления;
13. Выкручиваем болт промежуточного вала и извлекаем передний подшипник;
14. Извлекаем задний подшипник промежуточного вала, после чего его можно будет вытянуть из корпуса коробки;
15. Извлекаем оси и вилки остальных передач, а также сухарь оси 1-й и 2-й передач;
16. Вынимаем первичный вал;
17. Извлекаем вторичный вал вместе с шестернями;

Ну а далее уже производится дефектовка составных элементов, изношенные и поврежденные узлы заменяются и производится сборка.

Отметим, что указанная схема разборки является общей и в ней не рассмотрены такие нюансы, как снятие стопорных колец, уплотнительных шайб, граверов и прочих мелких элементов.

Пошаговая инструкция

Трансмиссионную жидкость в КПП ВАЗ 2107 нужно менять в следующих случаях:

• низкий уровень;
• в ней обнаружена пыль с серебристым оттенком;
• ее цвет приобрел кофейный оттенок.

Производить замену смазки коробки передач лучше на яме или же эстакаде после непродолжительной поездки покуда оно не успело остыть. Горячее масло быстрее будет сливаться.

С помощью ключа на 17 выкручиваем заглушку заливного отверстия.

С помощью шестигранника на 12 откручиваем заглушку для слива.

Сливаем отработанную смазку в заранее подготовленную емкость

Соблюдайте осторожность, жидкость может быть горячей!

Сливная пробка коробки передач
Хорошенько очищаем пробки и места рядом с ними.

Заглушку отверстия для слива закручиваем.

С помощью шприца или бутылки со шлангом в трансмиссию начинаем лить новую. Лить нужно до тех пор, покуда оно не потечет из заливного отверстия.

Залив масла шприцом в КПП
Закручиваем заглушку заливного отверстия

Все на этом замена завершена!

Также хотим добавить, что в случае, если у вас пятиступенчатая трансмиссия, то нужно залить в неё масла чуть-чуть выше уровня. Во время эксплуатации ВАЗ 2107 очень часты случаи, когда пятая передача остается, как говорится, сухой и это может повлечь её выход из строя. Связано такое неудобство с техническими особенностями этой КПП. Для этого автомобиль со стороны, где располагается заливная заглушка нужно немножко приподнять домкратом. Также не забудьте чем-то зафиксировать колеса для того, чтобы автомобиль не покатился или не сорвался.

Процесс ремонта

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

Ремонт КПП: пошаговая инструкция

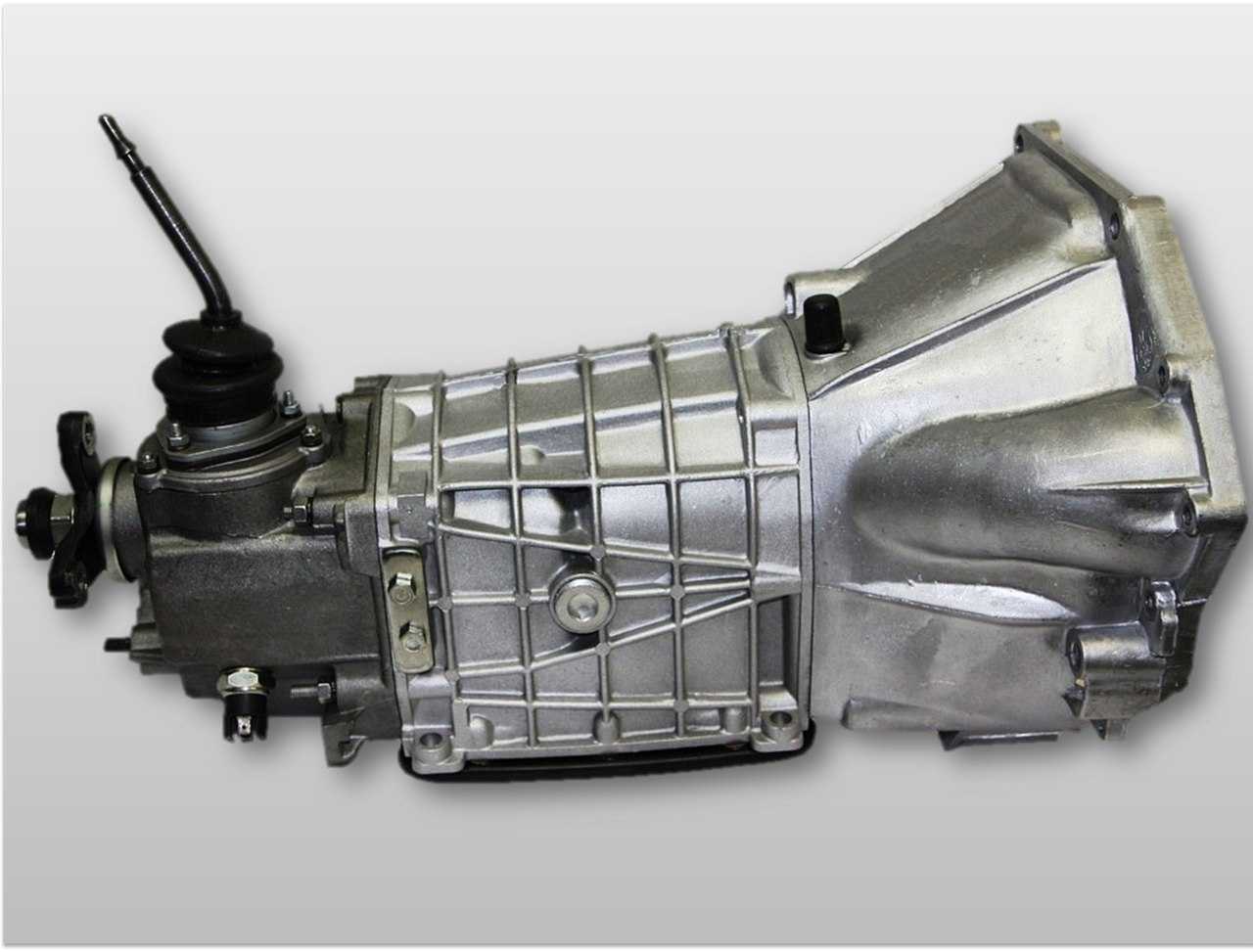

Устройство КПП

Ремонт коробки передач ВАЗ 2105 проводится после отсоединения клеммы «минус» от аккумулятора. При этом используется схема МКПП. Затем снимаются:

• панель,
• кожух,
• ручка рычага КПП.

Чтобы демонтировать последний агрегат, потребуется приподнять его и с помощью отвертки отщелкнуть фиксатор. Пинцетом из рычага извлекается пружина. Далее снимается втулка демпфера. Чтобы снять последний элемент, используются плоские отвертки, которыми разжимаются фиксирующие лепестки.

По периметру отворачиваются саморезы, демонтируются крышка и защитный кожух из резины. После этого снимаются стартер, впускной коллектор и карданный вал. От КПП ВАЗ 2105 отсоединяется трос привода спидометра. Далее демонтируется цилиндр с картера сцепления и отворачиваются болты, которыми зафиксирована задняя опора силового агрегата.

Следующий шаг заключается в снятии смотровой крышки картера сцепления и установке под коробку передач надежной опоры. С помощью плоской большой отвертки КПП снимается со шпилек. После вывода первичного вала из ведомого диска демонтируется коробка передач

При проведении этой процедуры большое внимание уделяется первичному валу. Он не должен висеть на диске, иначе деталь повредится

По завершении ремонтных работ коробка передач монтируется на прежнее место с учетом обратной последовательности выполнения действий.

Важным моментом является замена масла в коробке передач. Данную процедуру следует проводить через каждые 35 тыс. км пробега либо после 3 лет эксплуатации ВАЗ 2105.

Если покупается подержанный автомобиль, нужно проверить состояние и уровень масла в КПП. Замена смазки осуществляется в следующих ситуациях:

• уровень вещества ниже необходимого,
• наличие серебристой пыли,
• черный цвет смазки.

Течи масла

Последняя из распространенных причин – это утечка смазочного материала. Происходить это может через ненадежно закрученные пробки, поврежденная прокладка нижней крышки. Но чаще всего течь дает сальник первичного вала.

В первом случае проблему удается устранить просто потягиванием пробок или заменой прокладки. И для этого демонтировать КПП с авто не нужно. А вот в случае с течью сальника первичного вала, то коробку снимать придется, вот только разбирать ее для замены поврежденного резинотехнического элемента в целом не понадобиться.

Замена сальника КПП, если это касается первичного вала – несложная. Он располагается в картере сцепления, но с внутренней стороны, то есть придется его отсоединить от корпуса КПП. А далее уже извлекается поврежденный сальник и устанавливается новый.

Затем все собирается обратно. В случае с повреждение других сальников, производится разборка КПП и замена поврежденного элемента.

Разница между 4-ступенчатой и 5-скоростной коробками

Поскольку для создания 5-скоростной коробки основой была 4-ступенчатая версия, то вполне возможно в домашних условиях самостоятельно модернизировать четырехступку, для чего следует заменить и добавить указанные составные элементы КПП.

В целом КПП-2105 является очень надежной и способна отработать большой срок без какого-либо обслуживания. К тому же она обладает хорошей ремонтопригодностью и провести ремонт не так уж и сложно. Замена КПП 2105 обычно делается в случае износа посадочных мест подшипников в корпусе или же при его повреждении – пробое, появлении трещин.

При остальных поломках (износ или повреждение шестерен, подшипников, валов и т. д), восстановить работоспособность узла удается путем замены сломанных элементов.Также замена может выполняться в случае установки 5-ступенчатой модификации вместо 4-скоростной, в случае, когда узел был приобретен в сборе, а не только те элементы, которые позволяют модернизировать старую КПП.

Но в любом случае – замена это, модернизация или ремонт, ничего сделать невозможное, пока КПП установлено на авто. Узел в любом случае придется демонтировать, и нужно знать, как снять коробку.

Замена масла трансмиссии

Рекомендуется менять масло в КПП и редукторе одновременно. Для этого достаточно приобрести 3 л смазки 80w90. Проводится процедура на эстакаде. Процесс заливки масла в редуктор и в КПП создает немало проблем. Для его осуществления используется масленый нагнетатель либо большой шприц и эластичная трубка, предварительно надетая на него. Также могут применяться резиновый шланг и лейка. Последний элемент вставляется в шланг, конец которого выведен в моторный отдел. Отрицательным моментом данного метода является прогрев масла.

Для проведения работ потребуются следующие инструменты:

• ключ на «17»,
• шестигранник на «12»,
• емкость.

Замена масла в КПП

Замена масла в КПП ВАЗ 2105 осуществляется следующим образом.

1. Откручивание сливной пробки — для этого используется шестигранный ключ.
2. Слив масла в приготовленную заранее емкость.
3. Откручивание сливной пробки ключом на «17».
4. Стекание жидкости.
5. Закручивание сливной пробки.
6. Заливка вещества любым методом — с помощью нагнетателя, шприца, заливной воронки и резинового шланга — до нижнего предела заливного отверстия.
7. Закручивание пробки.

Если жидкость в КПП либо в редукторе грязная, необходимо промыть картер коробки передач либо редуктора. В этих целях масло смешивается с дизельным аналогом, при этом ДТ должно быть не менее 30%. Смазка заливается в редуктор либо КПП. Далее заднее колесо ВАЗ 2105 поднимается на домкрат. Двигатель заводится, включается первая передача. В этом положении автомобиль работает 3-4 минуты. Затем масло сливается и заливается свежая жидкость трансмиссии. Процесс промывки картера осуществляется как самостоятельно, так и с помощью профессионалов. В любом случае необходимо придерживаться вышеописанных рекомендаций.
