Как заменить ремень на Ларгус с ГУР и кондиционером?

Сразу заметим, что натяжение элемента передачи привода генераторного узла в данном варианте оснащения регулируется в автономном режиме благодаря присутствию специального устройства.

Чтобы заменить приводной ремень в LADA Largus выполняем такие манипуляции:

Демонтируем грязезащитную панель мотора, располагающуюся по правую сторону агрегата.
Вооружаемся накидным ключом (или лучше головкой) с размерностью «13», которым захватываем болт натяжного элемента. Нажимаем вращающим по часовой стрелке усилием и, преодолевая сопротивляемость встроенной в узел пружины, доводим, таким образом, кронштейн до момента совмещения отверстия в нем с таким же углублением в корпусе.
Удерживая с усилием ключ в достигнутом положении, вставляем в совмещение отверстий любой стержень, обладающий диаметром 6 мм. Здесь в качестве такого стопорящего устройства отлично подходит шестигранный ключ размерностью на «6».
Когда натяжное устройство зафиксировано, усилие натяжения на ремне пропадает, и расходный элемент можно снимать с агрегатов.
Во время такой процедуры предоставляется возможность проверить и при надобности заменить натяжной ролик и его опорный аналог.
Монтаж осуществляется в обратной снятию последовательности. Во время данной манипуляции соблюдаем такой алгоритм: сначала выполняем укладку ремня на шкивы, затем заводим соответствующую ветвь изделия под ролик натяжения, а потом под опорный элемент системы (тоже ролик).
Завершив навеску элемента передачи, вынимаем фиксатор и натяжной компонент «устанавливает» ремень под «нагрузку».
Теперь ключом 18-й размерности вращаем коленвал на несколько оборотов, после чего наблюдаем корректность установки ремня.
Возвращаем на прежнее место защитный моторный щит.

Особенности процедуры замены ремня на модификациях, не оснащенных кондиционером

Чтобы проверить уровень натяжения элемента передачи на такой версии оснащения Лада Ларгус производитель рекомендует прибегнуть к использованию тензометрического тестера. Однако такое приспособление доступно в дилерском центре, поэтому мы поступаем иначе.

Демонтируем «отражающий» грязь щиток на моторе.
Перемещаемся под автомобиль (он должен быть вывешен или расположен над ямой).
На нижнюю ветвь ремня надавливаем самым крепким пальцем, заставляя ее прогнуться примерно на 7-8 мм. Если ремень прогибается сильней, значит, требуется подтяжка. Она выполняется путем ослабления пары болтов фиксации кронштейна натяжного элемента. Теперь регулировочный винт вращаем в направлении хода часовой стрелки до момента наступления требуемого уровня натяга. Затягиваем ранее указанные болты.

Для замены ременной передачи в LADA Largus действуем аналогично приведенному алгоритму, только регулирующий натяжение болт вращаем в обратном ходу часов направлении. Это ослабляет систему и позволяет снять ремень с навески.
Монтируем ремень с кондиционером и его натяжение в обратном порядке.

Внимание! В данном варианте компоновки шкивы указанных навесных агрегатов являются шести – ручьевыми, а сам ремень, как уже обозначалось, пяти – ручейковый. Укладку изделия выполняем так, чтоб ремень расположился максимально близко к наружным краям всех шкивов, а внутренний ручей на них же остался свободным! Замена ремня завершена

Замена ремня Лада Ларгус 8 клапанов без кондиционера

Схема ремня без кондиционера.

1 — шкив привода вспомогательных агрегатов
2 — натяжной ролик с кронштейном
3 — регулировочный болт
4 — болт крепления кронштейна натяжного ролика
5 — шкив генератора
6 — шкив насоса гидроусилителя руля
6 — приводной ремень

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера нужно выполнять с применением специального приспособления на дилерском сервисе. Учитывая, что при самостоятельной замене ремень придется менять вне дилерского сервисного центра, покажем способ, при котором можно приблизительно оценить натяжение ремня.

Снимаем правый грязезащитный щиток моторного отсека. Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия 10 кгс прогиб ремня должен составлять 6–8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.

Внимание! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и натяжного ролика, а также подшипников вспомогательных агрегатов. Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика

Ослабив натяжение ремня, снимаем его со шкивов. Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиручьевой, длиной 1110 мм). При замене ремня необходимо также заменить его натяжной ролик. Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности

Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика. Ослабив натяжение ремня, снимаем его со шкивов. Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиручьевой, длиной 1110 мм). При замене ремня необходимо также заменить его натяжной ролик. Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.

Внимание! Шкивы привода вспомогательных агрегатов, генератора и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой. Укладываем ремень на шкивы так чтобы он был смещен к внутреннему краю шкивов, а наружный ручей шкивов оставался свободным

Регулируем натяжение ремня с помощью метода описанного чуть выше

Укладываем ремень на шкивы так чтобы он был смещен к внутреннему краю шкивов, а наружный ручей шкивов оставался свободным. Регулируем натяжение ремня с помощью метода описанного чуть выше.

Замена ремня Лада Ларгус 8 клапанов с кондиционером

Схема ремня с гидроусилителем руля и кондиционером.

1 — шкив привода вспомогательных агрегатов
2 — натяжной ролик
3 — шкив насоса гидроусилителя руля
4 — шкив генератора
5 — шкив компрессора кондиционера
6 — опорный ролик

Натяжение ремня привода вспомогательных агрегатов Lada Largus с гидроусилителем руля и кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека.

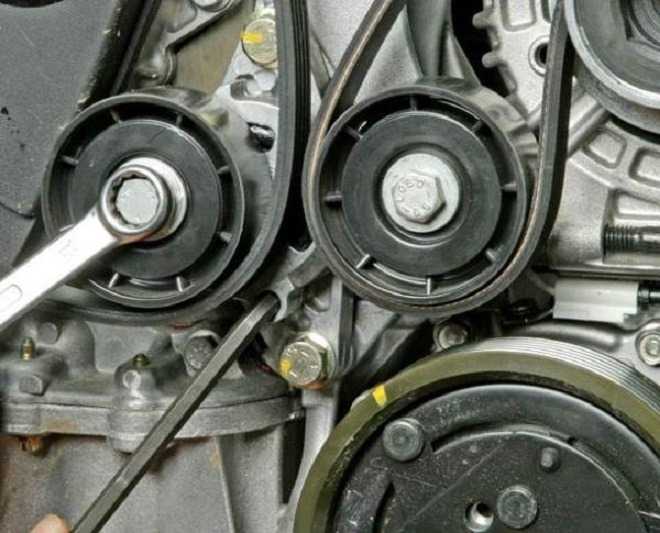

Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства.

Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник «на 6» или стержень диаметром 6 мм.

Снимаем ремень привода вспомогательных агрегатов.

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиручьевой, длиной 1747 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.

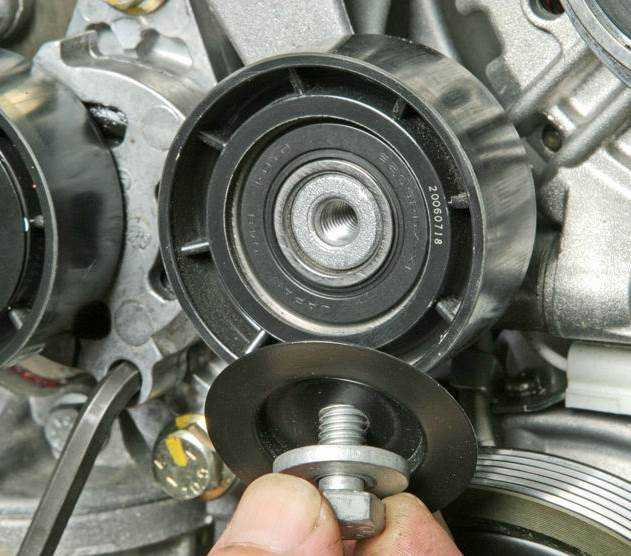

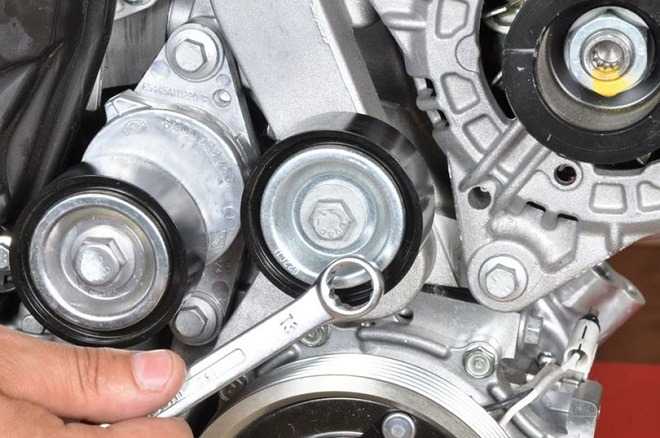

Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления и снимаем болт с защитной крышкой ролика. Снимаем опорный ролик.

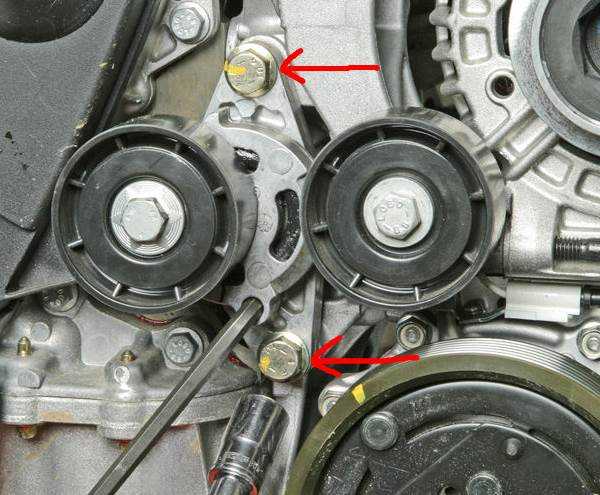

Аналогично отворачиваем болт крепления и снимаем натяжной ролик. При необходимости замены натяжного устройства (например, при поломке пружины), головкой «на 13» отворачиваем два болта крепления корпуса натяжного устройства и снимаем натяжное устройство в сборе с роликом.

Автоматическое натяжное устройство в сборе на следующем фото

Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше).

При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода

Внимание, очень важный момент! Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой

Укладываем ремень на шкивы так, чтобы он был смещен к их наружному краю, а внутренний ручей шкивов оставался свободным. Смотрим на следующее фото.

После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор из отверстия кронштейна ролика и углубления в корпусе натяжного устройства. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт крепления его шкива, чтобы проверить правильность положения ремня и функционирование натяжного устройства.

Регламентные требования по замене ремня

Вне зависимости от оснащения автомобиля опциями комфорта и безопасности, независимо, сколько в модели 8 или 16 клапанов, производитель рекомендует склоняться к замене ремня привода генераторного узла спустя такой срок:

60 тыс. км или четырехлетний период, если автомобиль оснащен системой ГУР, однако кондиционер отсутствует;
120 тыс. км, когда оба навесных агрегата присутствуют в комплектации.

Также имеют место случаи вынужденной замены ранее обозначенных интервалов. Это вызвано появлением на поверхности ремня трещин, надрывов и прочих, дефектов, которые недопустимы для дальнейшей эксплуатации.

Особенности выбора и подготовительной процедуры

Перед покупкой указанного изделия следует знать, что салонный фильтр можно приобрести не только у субъектов деятельности, занимающихся обслуживанием авто российского происхождения, но и в фирменной торговой сети и сервисных предприятиях Renault.

Стоимость фильтра для модели LADA Largus вполне вменяема и не следует экономить на дешевых изделиях сомнительного происхождения. Если вам попадается компонент стоимостью 500-700 руб., то его качественные аспекты могут не совпадать с вашими ожиданиями. В дешевых фильтрах рабочий компонент содержит губчатую ткань, засорение которой происходит невероятно быстро, а после нескольких очисток может вообще разорваться.

Вторым вариантом выступает многослойный элемент, цена которого возрастает примерно до 1000 руб. Указанные слои образуются именно полимерным материалом. Между собой они проклеиваются, что положительным образом сказывается на ресурсе и надежности изделия, а также на его эффективности.

Специалистами рекомендуется установить салонный фильтр на Лада Ларгус, в структуре рабочего элемента которого присутствует активированный уголь. Цена на такой вариант может достигать 1200 руб., однако затраты будут стопроцентно оправданы, поскольку фильтр способен максимально эффективно обеспечивать защиту и не требовать к себе внимания в течение длительного периода. Также немаловажным преимуществом такого компонента является его способность к поглощению вредных токсинов, которых предостаточно в продуктах выхлопа автомобилей и выбросах промышленного характера. Все эти достоинства данного варианта позволяют гарантированно обеспечивать присутствие в салоне воздушной атмосферы исключительной чистоты.

Если прибегнуть к помощи профессионалов по установке фильтра в LADA Largus, то потребуется запастись немалым финансовым ресурсом. Фирменный сервис может вас склонить к приобретению наиболее дорого фильтра и потребует за услугу порядка 2500 руб. Неавторизованная мастерская попросит за аналогичную работу более демократичную сумму, порядка 1500 руб., а это уже приравнивается к цене самого фильтрующего компонента.

Такие обстоятельства склоняют многих владельцев LADA Largus к самостоятельной установке фильтров. Теперь осталось выяснить, как поменять этот фильтр. Для качественного исполнения работы вам потребуется соблюсти некоторые несущественные рекомендации. Также понадобится обзавестись рядом нехитрых инструментов. В числе главного «орудия труда» здесь выступает нож, посредством которого выполняется большая доля операций. Также не помешает простейший набор ключей, «фонарик на лоб» и обычная линейка. При некоторых манипуляциях может пригодиться отвертка со шлицевым профилем.

Замена салонного фильтра Лада Ларгус

Где находиться салонный фильтр: заглушка под очиститель находится с тыльной стороны приборной панели. Процесс замены салонного фильтра не сложный, но очень длительный по времени, не каждому под силу. Заблаговременно подготавливаем новый фильтр, канцелярский нож.

Последовательность действий:

автомобиль устанавливаем на ровной платформе, обеспечиваем беспрепятственный доступ к передней пассажирской двери;
некоторые владельцы практикуют демонтаж переднего пассажирского сидения, но вполне достаточно его до упора подвинуть назад. Кто желает, то может отвернуть четыре крепежных болта на салазках и демонтировать сидение;
по центру приборной панели с тыльной стороны находим прямоугольный корпус из пластика. В торцевой части впаянная вставка, она чем-то напоминает крышку. Аккуратно прорезаем отверстие прямоугольной формы ровно по внешнему контуру вставки;
образованного отверстия вполне достаточно для вставки штатного салонного очистителя.

Вот таким несложным путем самому можно поменять фильтр салона на Лада Ларгус.

Выбор салонного фильтра на Ларгус

Оригинальный салонный фильтра Лада Ларгус: 7701059997, цена от 500 рублей;

аналог: GoodWill, AG557, от 350 рублей;
угольный GoodWill AG 136CFC, от 550 рублей;
NF-6349, от 350 рублей;
угольный NF-6349c, от 550 рублей;
SAKURA, CA-1806, от 350 рублей;
Kamoka, F402012, от 350 рублей;
Starline, SFKF9488, от 350 рублей;
JC Premium, B41012PR, от 400 рублей;
Master-sport, 1752IFPCSMS, от 400 рублей;
Clean filters, NC2236, от 450 рублей;
Kraft Automotive, 1734250, от 400 рублей;
BIG Filter, GB-9987, от 400 рублей;
AMC Filters, NC-2018, от 400 рублей;
Muller filter, FC264, от 400 рублей;
Profit, 15212154, от 400 рублей;
WIX, WP6984, от 500 рублей;
Bosch, 1987432264, от 500 рублей;
Febi, 23791, от 500 рублей;
MANN-FILTER, CU1834, от 500 рублей;
Filtron, K1187, от 500 рублей;
Delphi, TSP0325264, от 500 рублей;
Finwhale, AS787, от 500 рублей.

Настоятельно рекомендуем приобретать расходные материалы в сертифицированных дилеров, автомагазинах, в официальных представительствах. В меньшей степень пользуйтесь услугами на стихийных рынках. Не приобретайте детали сомнительного происхождения, да еще и несвойственно низкой цене.

Последнее время становится популярным приобретение запчастей с последующей установкой в автомобильных мастерских. Это объяснимо следующим: широкий ассортимент комплектующих, доступные цены на ремонт, возможность быстро поменять изношенную деталь, гарантийное и послегарантийное обслуживание.

Как часто производить замену?

Изготовитель в инструкции по эксплуатации указывает на интервал обновления в 15000 км. На практике, ресурс мало кто выдерживает, заменяют раньше своими руками. Конечно, речь идет о тех собственниках, которые заботится о своем автомобиле. В том случае, когда автомобилист наезжает меньше указанного интервала, за временной отсчет принимают один год.

Затягивание сроков замены негативно отображается на здоровье пассажиров, водителя. В среде повышенной сырости образуются болезнетворные бактерии – возбудители различных вирусов.

Разновидности очистительных элементов: самые первые модели фильтров для Лада Ларгус были однослойные из гигроскопического волокна. Эффективность не очень высока. Современные модели имеют двухслойную очистку, а топовые варианты с угольным абсорбентом. Помимо пыли, грязи волокна успешно задерживают вредные выхлопные газы, выбросы оксида свинца с выхлопной системы.

Признаки засорения фильтра:

в салоне машины слышен зловонный запах, гнили, кислого;
из дефлекторов слабым потоком дует воздух, отсутствует циркуляция вообще;
запотевают окна;
из дефлекторов вылетают остатки листьев, мусор, прочие частички, встречающиеся на проезжей части.

Виды ремней генератора

Для генератора разработчики применили разные типы ремней в зависимости от комплектации авто вспомогательными агрегатами.

Итак, различают такие изделия:

Универсал LADA Largus не оснащен гидравлическим насосом усиления рулевого механизма и компрессором системы кондиционирования. В этом самом простом варианте будет применим ремень генератора от «Renault» с артикульным кодом — «117200593R» («6PK 837»).
Автомобиль оснащен насосом ГУР, однако компрессор кондиционера отсутствует (мотор «K7M»). Здесь подойдет ремень генератора «5PK1110», длина которого равна 1110 мм. Кстати, изделие выполнено пяти — ручейковым.
Если Лада Ларгус располагает в своем арсенале и ГУР и системой кондиционирования салонного пространства, то для такой «нафаршированной» комплектации производитель предлагает приводной ремень «6PK1820». Длина изделия достигает 1820 мм, но ручьев уже шесть.

Монтаж салонного фильтра в Ларгусе

Замена салонного фильтра с кондиционером не сложная, однако, достаточно некомфортная, поскольку место расположения фильтрующего компонента весьма труднодоступно, а точнее — под передней панелью LADA Largus, если смотреть со стороны пассажирского кресла. Многие владельцы и не знают, где находится этот фильтр. Перед «операцией» рекомендуем демонтировать обозначенное сидение, воспользовавшись соответствующим ключом. Наиболее выгодной «позой» при работе может быть лежачее расположение с закинутыми ногами на подушку заднего посадочного ряда. Это более удобно в сравнении с позицией на коленях, что предполагает неестественное изгибание тела. Голову следует «вооружить» фонариком, чтобы не пропустить ни единого значимого момента в процессе работы.

Изучив документацию, прилагаемую к автомобилю, обнаруживаем место «дислокации» фильтра. В Лада Ларгус это место закрывается с помощью прямоугольной пластиковой заглушки. На верхней кромке данного компонента должен присутствовать специальный опорный штифт, на который указывает соответствующая метка. Для обеспечения возможности установки фильтра обозначенную заглушку потребуется вырезать ножом.

Запаситесь терпением, поскольку материал заглушки достаточно вязкий и сопротивляется резанию. Для аккуратности выреза пользуйтесь линейкой. При появлении в процессе действия небольших заусенцев их можно ликвидировать посредством того же ножа

Перемещаем свое внимание в сторону ранее указанного штифта, который нельзя вырезать, дабы иметь возможность фиксации нового фильтра. При выполнении операции «вооружитесь» максимальной концентрацией и аккуратностью, ведь это обеспечит установку фильтра без потребности в дополнительных герметизирующих манипуляциях

Теперь владелец Лада Ларгус сталкивается с неожиданным сюрпризом, ведь габариты вырезанного проема несколько малы для монтажа более крупного фильтра. Для правильной установки компонент подвергаем его небольшому смятию по внешней стороне и заводим внутрь, постепенно придавливая к дальней стенке панели. Когда владелец приобретает качественный продукт, то его нижняя кромка выполнена в виде крышки, позволяющей герметизировать образованные воздушные проемы под передней панелью.

После этого включаем вентилятор системы отопления на полную мощность и одновременно проверяем способность дефлекторов беспрепятственно направлять воздух внутрь салона. Если все рекомендации выполнены правильно, то вмонтированный в недра панели фильтр прослужит достаточно долго.

Когда после монтажа фильтрующего компонента некоторые из дефлекторов отказываются направлять воздух в салон, то следует позаботиться о проверке правильности монтажа компонента в автомобиле Лада Ларгус.

У данного дефекта наиболее часто встречаются таковые причины:

приобретен фильтр с некачественными кондициями;
во время производства выреза заглушки в боку панели произошло образование лишних отверстий;
произошло закрытие крышки не в полной мере.

В некоторых случаях манипуляции с поправкой фильтра в посадочном месте не смогут помочь, тогда требуется дополнительная герметизация. В этих целях оптимально подходит малярный скотч. В качестве альтернативы может поправить ситуацию изоляционная лента, однако она должна обладать достойными качественными кондициями. Избегайте применения герметика или клея, поскольку при последующей замене от вас потребуется вырезание отработанного компонента. Здесь присутствует немалый риск повредить посадочное место фильтра или задеть ненароком расположенный рядом испаритель системы кондиционирования.

Выполнив потребные манипуляции по герметизации, не поленитесь проверить функционал системы обдува. Для этой цели потребуется установить максимум скорости вращения крыльчатки на время не менее 5 минут. Если ненароком в процессе установки вам по несчастью довелось выломать опорный штифт, то понадобится выполнить установку указанного компонента заново. Для этой цели может пригодиться применение полосок из металла, из которых потребуется соорудить подходящие скобы. замена салонного фильтра с кондиционером завершена.
