Замена кондиционера lada 21063 своими руками

Компрессор или турбина на «шестёрку»

Увеличить мощность двигателя можно путём установки компрессора или турбины, но для начала нужно разобраться, что для этого потребуется. Прежде всего, нужно понять, что на карбюраторный мотор в силу его конструктивных особенностей турбину установить можно, но довольно проблематично. Нюансы заключаются как в больших материальных, так и временных затратах. Наиболее важными моментами, над которыми придётся задуматься при оснащении автомобиля турбиной, являются:

Обязательная установка интеркуллера. Эта деталь представляет своего рода радиатор, только в нём охлаждается воздух. Поскольку турбина создаёт высокое давление и воздух нагревается, его необходимо охлаждать для получения эффекта от установки. Если интеркуллер не использовать, эффект будет, но гораздо меньше.
Оснащение карбюраторного мотора турбиной — мероприятие опасное. По опыту автовладельцев, которые занимаются подобными доработками, выпускной коллектор может «бабахнуть», что и капот отлетит. Поскольку на инжекторном моторе впуск имеет иной принцип, то турбина для этого двигателя является более предпочтительным вариантом, хоть и дорогостоящим.
Исходя из второго пункта, вытекает третий — потребуется переделка двигателя в инжекторный или установка такового.

Установка на автомобиль турбонагнетателя требует больших финансовых вложений

Если вы не настолько заядлый автогонщик, то стоит смотреть в сторону компрессора, который имеет следующие отличия от турбины:

Не развивает высокое давление.
Нет необходимости в установке интеркуллера.
Можно оснастить ВАЗовский карбюраторный мотор.

Для оснащения ВАЗ 2106 рассматриваемым узлом потребуется компрессор-кит — комплект, в который входит всё необходимое для переоборудования мотора (патрубки, крепёжные элементы, нагнетатель и др.).

Комплект компрессора для «классики» состоит из нагнетателя и необходимых комплектующих для установки

Устанавливается изделие согласно инструкции производителя.

16-клапанный двигатель на ВАЗ 2106

Один из вариантов тюнинга «шестёрки» — замена 8-клапанного двигателя на 16-клапанный, например, от ВАЗ 2112. Однако весь процесс не заканчивается на банальной замене моторов. Предстоит довольно серьёзная, кропотливая и недешёвая работа. Основными этапами такого рода доработок являются:

Для 16-клапанного двигателя устанавливаем инжекторную систему питания.
Подгоняем крепление на подушках двигателя (используются классические опоры).
На маховике меняем венец, для чего сбиваем старый, а на его место насаживаем деталь от ВАЗ 2101 с предварительным нагревом. Затем со стороны двигателя на маховике стачиваем буртик (придётся обратиться к токарю). Это необходимо для того, чтобы стартер стал на своё место. По окончании работ с маховиком выполняем его балансировку.
На коленвал 16-клапанного мотора врезаем подшипник от коленчатого вала ВАЗ 2101, поскольку этот элемент является опорой для первичного вала КПП. Без замены подшипник довольно быстро выйдет из строя.
Поддон также подвергаем доработке: заминаем рёбра жёсткости с правой стороны, чтобы двигатель не упирался в балку.
Подгоняем моторный щит под новый блок при помощи молотка и кувалды.
Сцепление устанавливаем от ВАЗ 2112 через переходник с выжимным подшипником от «десятки». Вилка с рабочим цилиндром сцепления остаются родные.
Систему охлаждения устанавливаем на своё усмотрение, поскольку её всё равно нужно видоизменять. Радиатор можно поставить, например, от ВАЗ 2110 с подбором соответствующих патрубков от ВАЗ 2121 и 2108, термостат — от «копейки».
По системе выпуска переделываем штатный выпускной коллектор либо изготавливаем выпуск с нуля.
Устанавливаем навеску, подключаем проводку.

Из перечисленных пунктов по установке 16-клапанного агрегата можно понять и предварительно оценить свои возможности как в финансовом, так и в техническом плане. При отсутствии необходимых комплектующих и знаний придётся обращаться за посторонней помощью и «вливать» в такой вид хобби дополнительные средства.

Видео: установка 16-клапанного мотора на «классику»

Двигатель «шестёрки» хорошо поддаётся форсированию, причём необязательно быть специалистом с большим опытом для увеличения объёма агрегата. Постепенно совершенствуя свою машину, в итоге можно получить довольно «бодрый» автомобиль, который позволит чувствовать себя увереннее на дороге.

Частые неисправности

От правильности установки охлаждающего оборудования зависит его долговечность и качество работы. Но на нарушение функциональности могут влиять и внешние факторы, такие как погода, дорожные условия, аварии и пр.

Можно выделить несколько наиболее частых неисправностей, связанных с кондиционирующим оборудованием.

Повреждение уплотнителей или снижение их качества. Они могут изнашиваться или повреждаться под теми или иными негативными воздействиями. Периодически следует проверять их состояние, при необходимости менять.

Коррозия радиатора и трубопроводов. Система включает в себя множество металлических элементов, главная опасность для которых — это коррозия и ржавчина. Старайтесь выбирать максимально защищенные от этих факторов изделия, медные радиаторы. Плюс соблюдайте инструкцию по установке, чтобы влага не стала причиной развития коррозии.

Нарушение целостности сальников, резиновых компонентов. Резина — материал далеко не вечный. Из-за них не редко нарушается герметичность системы, что приводит к утечке фреона

Здесь важно изначально устанавливать надежные резиновые компоненты, обладающие высоким уровнем качества.

Кондиционер — невероятно полезная вещь в каждом автомобиле. Не переживайте, что АвтоВАЗ не позаботился в свое время об оснащении модели ВАЗ 2114 кондиционером. Сегодня его более чем реально поставить даже своими руками. Дерзайте!

За рулем ВАЗ — Все права защищены. Копирование материалов сайта запрещено. Все материалы, включая фотографии и статьи защищены Законом об авторских правах. Вся информация, находящаяся на сайте, представлена исключительно в целях ознакомления. Владелец сайта не несет ответственности за применение и использование полученной информации.

Привод масляного насоса

Привод маслонасоса — это та деталь, о которой нужно сказать отдельно. Дело в том, что именно от него зависит длительность работы всего мотора. Сама приводная часть маслонасоса состоит из нескольких деталей:

паразитный вал;
шестерёнка промежуточная;
малый вал;
большой вал.

Привод считается простой деталью насоса, однако шлицы шестерни быстро изнашиваются в процессе эксплуатации

Большинство случаев поломки масляного насоса связывается именно с поломкой привода, а точнее — с износом шлицов шестерни. Чаще всего шлицы «слизываются» при запуске машины зимой, в этом случае повторно заводить мотор нельзя.

Износ шестерни — это необратимый процесс во время длительной эксплуатации машины. Если зубчики шестерёнки начинают проскальзывать, то давление в масляной системе будет ниже рабочего. Соответственно, двигатель не получит того количества смазки, которое ему необходимо для штатной работы.

Как заменить привод насоса

Замена шестерни привода — процедура непростая, однако после тщательной подготовки можно снять привод и отремонтировать его:

Снять распределитель зажигания авто.
Чтобы извлечь промежуточную шестерёнку, потребуется специальный съёмник. Однако можно обойтись и простой деревянной палочкой с диаметром около 9–10 мм. Палочку нужно забить молотком в шестерню, после чего прокрутить её по часовой стрелке. Шестерёнка после этого легко выйдет наружу.
На место износившейся шестерни установить новую посредством обычной палочки.
Поставить на место распределитель зажигания.

Видео: замена приводного механизма маслонасоса

Что такое «кабанчик» и где он находится

В составе механизмов ВАЗ 2106 есть вал, который и носит название «кабанчика» (или «поросёнка»). Сам вал приводит в действие масляный насос автомобиля, а также бензиновый насос и датчики. Поэтому, если «кабанчик» вдруг выходит из строя, то и машина перестаёт нормально функционировать.

Промежуточный вал располагается в моторном отсеке ВАЗ 2106 с лицевой стороны блока цилиндров. На «шестёрке» «кабанчик» запускается с помощью цепной передачи. Этот вал имеет крайне простое строение — всего две шейки. Однако если втулки на шейках сильно изношены, работа масляного насоса и других механизмов будет затруднена. Поэтому при проверке насоса обычно смотрят и на работу «кабанчика».

Вал, названный «кабанчиком» монтируется в передней части ГБЦ

Работу с масляным насосом на ВАЗ 2106 можно провести своими силами в гараже. Главная особенность отечественных «шестёрок» как раз и заключается в неприхотливости обслуживания и простоте конструкции. А ремонт масляного насоса и регулировку давления в системе разрешается проводить самостоятельно, так как особенных требований к этой процедуре не существует.

Возможность доработки устройства и применяемые методы

Обычно агрегат подвергается доработке для того, чтобы поднять один или оба из следующих параметров:

Увеличение этих показателей не приводит к улучшению в функционированию автомобиля. Более того, работа электросистемы ВАЗ-2101 при повышенном токе и напряжении несёт в себе определённые риски. Перегруженная проводка может нагреться, оплавиться и даже загореться. При повышенном напряжении аккумуляторная батарея, нерассчитанная на такую нагрузку, выйдет из строя. Но настоящих фанатов это не останавливает. И они берутся за доработку. Справедливости ради надо сказать, что рост параметров генератора ВАЗ 2101 на 10–15 % обычно сходит с рук.

Последовательность проведения работ на снятом с автомобиля и разобранном генераторе следующая.

После сборки генератора ВАЗ 2101 подсоедините новый восьмидиодный мост через три контакта модернизированной конфигурации. Установите агрегат на место. Если нет желания заниматься этим, а производительность повысить хочется, можно просто заменить штатный генератор вашего ВАЗ 2101 на вариант от модели ВАЗ 2107 или ВАЗ 2110. Агрегат от «семерки» встаёт на штатное место крепления, а для «десяточного» придётся приобрести или изготовить самостоятельно специальную проставку для его крепежа, потому что штатный агрегат фиксируется на одном кронштейне, а генератор ВАЗ 2110 использует два. Максимальный ток родного агрегата составляет 55 ампер, а у генератора ВАЗ 2110 — 80 ампер. Почувствуйте разницу.

В жизни каждого автомобилиста настает момент, когда необходимо заменить ремень генератора. При хорошем стечении обстоятельств вы заметите сильный износ ремня заранее, в противном случае он может порваться прямо во время движения. В любом случае в этом нет ничего страшного, главное, чтобы у вас под рукой находились нужные инструменты и запасной ремень генератора.

Для замены ремня вам понадобится ключ на 17 и длинный лом. После обрыва ремня необходимо немедленно прекратить дальнейшее движение, так как оно может вызвать перегрев двигателя автомобиля ВАЗ. Если вы услышали необычный звук из-под капота, и при этом на панели приборов горит индикация неисправности аккумулятора, можете быть абсолютно уверены, у вас порвался ремень генератора. Косвенным свидетельством этого факта также является и стремительно увеличивающаяся температура охлаждающей жидкости.

Еще по теме: Как устранить простые неисправности автомобиля своими силами

Перед установкой нового ремня необходимо снять с транспортного средства аккумуляторную батарею. Если этого не сделать, доступ к генератору будет затруднен. Затем, ключом на 17 нужно ослабить гайку притягивающую генератор к регулировочной планке.

С помощью лома необходимо подвинуть генератор к двигателю. Чтобы лом не скользил в руках, следует воспользоваться перчатками или купить спортивную магнезию. После этого, в случае если вы производите замену изношенного ремня, необходимо его снять. Если же старый ремень порван, можно сразу приступить к установке нового.

Ремень одевается на шкив коленвала и генератора, а затем накидывается на шкив помпы и проворачивается. После этого, с помощью перемещения генератора по регулировочной планке, производится натяжение ремня. Не забудьте затянуть гайку ключом на 17. Натяжение ремня должно быть довольно сильным. При нажатии на него пальцем, ремень не должен проседать больше чем на 1 сантиметр.

После завершения всех выше перечисленных действий необходимо установить и подключить аккумуляторную батарею. Затем завести машину и убедится в том, что все узлы работают так как требуется.

При копировании материалов, ссылка на сайт www.fara.ru обязательна

Устройство и характеристики генератора

Как и на других автомобилях, генератор ВАЗ вырабатывает переменный ток. А все электроприборы автомобиля потребляют постоянный. Для его преобразования используется специальный выпрямитель. Парадокс объясняется тем, что генератор переменного тока значительно надёжнее, меньше и легче, чем постоянного. Получается, что дешевле и проще вырабатывать переменный ток и преобразовывать его в постоянный, чем сразу вырабатывать постоянный. Для преобразования переменного тока в постоянный применяют выпрямитель на шести кремниевых диодах.

Сердечник статора набран из пластин электротехнической стали. В пазах статора уложена трёхфазная обмотка. Фазные обмотки соединены в звезду с выводом нулевой точки для подключения реле контрольной лампы заряда аккумулятора. Для повышения электрической прочности статор пропитан лаком.

Технические характеристики генератора ВАЗ 2101

Генератор Жигули ВАЗ 2101 — один из двух источников электричества на борту.

Описание кузова ВАЗ 2106

Метод штамповки называют чуть ли не основной причиной медленного состаривания металлических элементов кузова. А ведь многие кузовные панели «шестёрки» изготовлены этим способом. Между собой элементы соединены по сварочной технологии.

Остов ВАЗ 2106 представляет собой комбинацию составляющих:

подмоторную раму;
брызговики;
элементы пола;
фронтальную и тыльную части;
усилители;
пороги.

По сути, кузов ВАЗ 2106 четырёхдверной конструкции типа седан со съёмными элементами: двери, капот, багажная крышка, лючок топливного бака.

У «шестёрки» бамперы хромированы, для красоты оснащены пластиковыми боковинами, а для защитных целей — оборудуются резиновыми отбойниками. Стёкла автомобиля штатно полируются — лобовое стекло 3-слойное, остальные закалены, а заднее оснащается подогревом (не всегда).

Днище с формовым ковровым покрытием, защищённое влагонепроницаемой подложкой. Под ней нашли место шумотермоизоляционные прокладки. Пол багажника выстлан специальным пластиком.

Днище кузова ВАЗ 2106 имеет формовое ковровое покрытие

Двери состоят из двух панелей, соединённых между собой по сварочной технологии. Замки снабжаются блокираторами, они роторного типа. Функция замка предусмотрена и на капоте, имеющим тросовый привод — открывающая ручка выведена в салон, под торпедой водителя. Багажная крышка имеет то же строение, что и капот. Мастично-битумный сиккатив — единственная защита от коррозии (не считая внутренней обивки дверей), нанесённая на дверные панели. Однако этот состав во времена СССР был настолько качественный, что его хватало сполна.

Размеры кузова

Существует понятие геометрических и кузовных размеров. Первые подразумевают контрольные точки и расстояния, выверенность дверных и оконных проёмов, дистанцию между осями и т. д. Что касается кузовных размеров, то это обычные параметры:

в длину кузов «шестёрки» составляет 411 см;
в ширину — 161 см;
в высоту — 144 см.

Стандартные кузовные размеры подразумевают также расстояние между точками передней и задней оси. Эта величина называется колёсной базой, и у Ваз 2106 составляет 242 см.

Схема кузовов Лада, размеры проёмов и зазоры

Вес

«Шестёрка» весит ровно 1 тонну 45 килограмм. Основную массу составляют следующие части:

кузов;
двигатель;
задний мост;
коробка передач;
валы и другие компоненты.

Где расположен номер кузова

На «шестёрке» основные паспортные и технические данные, включая номер кузова и двигателя, помечены на идентификационных шильдиках. Их можно найти в нескольких местах:

на приливе блока цилиндров двигателя слева от бензонасоса;
на коробке воздухопритока справа;
на соединителе арки левого заднего колеса в левом переднем углу багажного отсека;
внутри бардачка.

Идентификационный шильдик ВАЗ 2106 с указанием номера кузова и двигателя

Дополнительные элементы кузова

Помимо основных элементов кузова, принято говорить также о дополнительных составляющих.

Боковые зеркала на Ваз 2106 призваны обеспечивать лучшую обзорность тем самым повышая безопасные качества машины. Однако кроме своей основной функции зеркала ещё и украшают автомобиль. Дизайн зеркал вносит в экстерьер завершённость, фишку, создавая уникальный стиль.

У «шестёрки» боковые зеркала простенькие, не очень большие, как на иномарках, зато дают возможность проведения тюнинга. Они с противоослепляющей поверхностью, имеют систему обогрева, защищающую от влаги и снега.

Рассмотрим их подробнее.

Правое зеркало сильно ограничено в возможностях регулировки, поэтому водитель видит лишь боковину автомобиля во время движения.
Левое зеркало тоже не очень модернизировано.

Помимо них, предусмотрено также зеркало заднего вида. Оно устанавливается в салоне, содержит отражающую поверхность с противоослепляющим эффектом, защищающим от ослепления водителя. Как правило, на «шестёрку» ставится модель Р-1а.

Боковые зеркала монтируются на дверях. Обязательна резиновая прокладка, которая защищает кузов от повреждения. Элемент фиксируется на 8-миллиметровых шурупах, проведённых сквозь просверлённые отверстия.

Боковые зеркала ВАЗ 2106 в разобранном виде с прокладками

Накладки тоже относятся к дополнительным кузовным элементам. Они придают эстетичность автомобилю. Считаются деталями тюнинга, устанавливаются на внутренние пороги, и помимо декоративных функций защищают лакокрасочное покрытие.

Внутренняя накладка порога защищает лакокрасочное покрытие

Благодаря таким порогам обувь пассажиров не скользит во время посадки или выхода из машины. Кроме того, есть модели, наделённые дополнительной подсветкой.

Поверхность накладок может быть зеркальной, рифлёной, с противоскользящим эффектом и т. д. На них может быть выбит логотип «АвтоВаза» или Lada.

Система охлаждения ВАЗ 2106

При движении любого автомобиля, в том числе и ВАЗ 2106, в рабочем режиме двигатель нагревается до 85–90˚С. Температура фиксируется датчиком, передающим сигналы на щиток приборов. Для предотвращения возможного перегрева силового агрегата предназначена система охлаждения, заполненная охлаждающей жидкостью (ОЖ). В качестве ОЖ используется тосол (антифриз), который циркулирует по внутренним каналам блока цилиндров и охлаждает его.

Назначение системы охлаждения

Отдельные элементы двигателя при работе довольно сильно нагреваются, и возникает необходимость отвода от них избыточного тепла. В рабочем режиме в цилиндре создаётся температура порядка 700–800 ˚С. Если тепло не отводить принудительно, может произойти заклинивание трущихся элементов, в частности, коленчатого вала. Для этого по рубашке охлаждения двигателя циркулирует тосол, температура которого снижается в основном радиаторе. Это позволяет эксплуатировать двигатель практически беспрерывно.

Система охлаждения предназначена для отвода от двигателя избыточного тепла и поддержания рабочей температуры

Параметры системы охлаждения

Основными характеристиками системы охлаждения являются тип и количество ОЖ, необходимые для бесперебойной работы двигателя, а также рабочее давление жидкости. Согласно инструкции по эксплуатации, система охлаждения ВАЗ 2106 рассчитана на 9,85 л антифриза. Поэтому при замене следует приобретать не менее 10 л ОЖ.

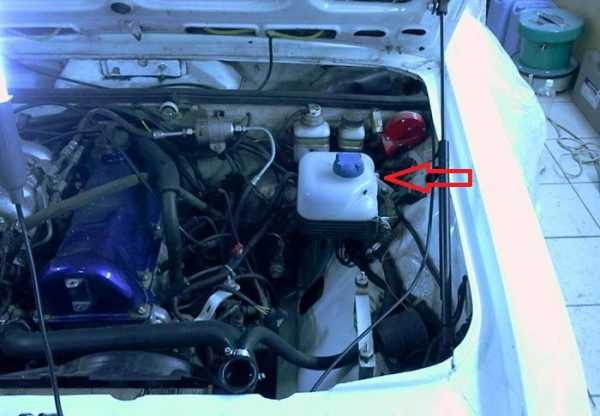

Работа двигателя предполагает расширение антифриза в охлаждающей системе. Для нормализации давления в крышке радиатора предусмотрены два клапана, работающие на впуск и выпуск. При повышении давления открывается выпускной клапан и избыток ОЖ поступает в расширительный бачок. При снижении температуры двигателя объем тосола уменьшается, создаётся разрежение, открывается впускной клапан и ОЖ поступает обратно в радиатор.

В крышке радиатора есть впускной и выпускной клапаны, которые обеспечивают нормальную работу системы охлаждения

Это позволяет поддерживать нормальное давление ОЖ в системе при любых режимах работы двигателя.

Ремонт масляного насоса

Обычно неисправный масляный насос меняется на новый. Однако вышедший из строя насос можно попробовать отремонтировать.

Для ремонта масляного насоса ВАЗ 2106/07 потребуются:

ключи на 10;
линейка;
набор плоских щупов;
тиски.

Разборка масляного насоса

Разборка насоса осуществляется в следующем порядке:

Открутив три болта, снимите приёмную трубку. Для этого удобнее зажать насос в тиски.
Снимите трубку, пружину и шайбу редукционного клапана.
Отогнув края сетки маслоприёмника, снимите её с насоса и тщательно очистите.
Выньте из насоса шестерни.

Все детали разобранного насоса промываются в керосине и протираются чистой ветошью. Затем проводят осмотр всех составных частей и заменяют износившиеся элементы. Сборка насоса производится в обратной последовательности.

Ремонт и замена элементов масляного насоса

После разборки, чистки и осмотра элементы насоса проверяются на износ. Для этого делают ряд замеров и сравнивают с допустимыми значениями:

максимально допустимый зазор между ведомой шестерёнкой и осью не должен превышать 0,1 мм;
зазор между зубьями шестерёнок после их установки в корпус не должен превышать 0,25 мм;
зазор между корпусом и наружным диаметром каждой из шестерёнок не должен превышать 0,25 мм;
зазор между плоскостью крышки и верхней поверхностью шестерёнок не должен превышать 0,2 мм;
высота пружины редукционного клапана без нагрузки должна составлять 3,8 см, а под нагрузкой 60–65 Н — 2 см.

Одним из шагов при диагностике масляного насоса является проверка зазоров между зубьями шестерней

При прокручивании насоса рукой не должно чувствоваться даже малейшее заедание. Если какие-либо из перечисленных зазоров превышают показатель, заменяют либо отдельные детали, либо насос полностью

Очень важно, чтобы не было никаких дефектов на поверхности редукционного клапана и его пружине. В противном случае клапан не сможет нормально работать

Видео: проверка масляного насоса на износ

https://youtube.com/watch?v=ZSR-r4FF5mQ

Замена шестерни привода масляного насоса

В процессе эксплуатации изнашивается шестерня привода маслонасоса. Если её не заменить своевременно, она начинает проскальзывать, снижая производительность насоса. Как следствие, в системе смазки может образоваться недостаток масла. Располагается шестерня под валом распределителя зажигания (под трамблёром) и снимается в следующем порядке:

На инжекторном двигателе снимите заглушку, на карбюраторном — распределитель зажигания, предварительно пометив его положение. Для этого открутите одну гайку.

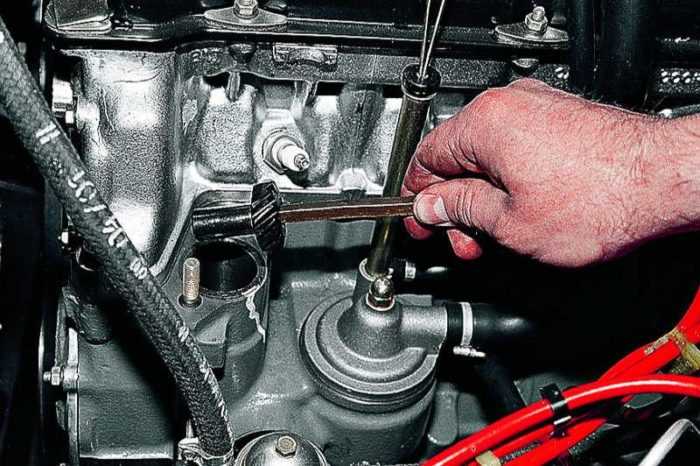

В шестерне привода маслонасоса по центру есть отверстие. В это отверстие с небольшим усилием (можно несильно постучать) вставьте деревянную палочку с заточенным концом и извлеките шестерню.

Шестерню осматривают и при обнаружении износа внутренних шлицов меняют на новую. Сборку выполняют в обратной последовательности.

Для извлечения шестерни привода масляного насоса используют деревянную палочку с заостренным концом

Таким образом, самостоятельный ремонт и замена масляного насоса на классических моделях ВАЗ не представляет большой сложности. Для этого потребуется лишь желание, немного свободного времени, стандартный набор слесарных инструментов и тщательное следование рекомендациям специалистов.

Зачем он нужен?

Вопрос, ответ на который очевиден — для повышения комфорта. Как раньше люди поступали, когда в машинах отсутствовали кондиционеры? Они просто открывали окна и охлаждались за счет поступающего в салон воздуха.

Но вместе с воздухом шла пыль, грязь, мусор. Приятного в этом мало. Плюс при движении на высокой скорости окна не откроешь особо, ибо создается сильнейший шум внутри салона.

Климатическое оборудование, установленное на ВАЗ 2114, позволяет выполнять три основные задачи:

Охлаждать салон;
Обогревать;
Высушивать воздух и внутреннее пространство авто.

За счет одновременной работы отопителя и кондиционера, вы можете избавиться от проблемы с запотеванием стекол, удалить лишнюю влагу, которая особенно сильно накапливается в салоне зимой и осенью. Излишки влаги приводят к коррозии и появлению ржавчины.

Как видите, польза кондиционера заключается не только в том, что он охлаждает воздух и делает поездки в летнюю жару приятными и прохладными. Потому отказываться от идеи его установки вряд ли стоит.

Комплектация

Все представленные на рынке кондиционеры, которые подходят для установки на ВАЗ 2114, имеют примерно одинаковые характеристики и укомплектованы практически идентично:

Блок испарения, реле и датчик;
Конденсатор;
Компрессор;
Нагнетающий трубопровод;
Трубопровод;
Заглушка рециркуляции;
Ось заглушки рециркуляции;
Ремень;
Конденсаторная трубка;
Втулки;
Уплотнители;
Крепежи;
Жгут с проводкой;
Кронштейн генератора;
Натяжной ролик;
Блок испарителя;
Трубка испарителя;
Метизы;
Инструкция;
Технический паспорт.

Полный комплект

Подача воздуха внутрь салона обеспечивается за счет стандартных отверстий вентиляции. Ничего дополнительно придумывать или вырезать вам не придется.

Все необходимое для самостоятельной установки производители предоставляют в комплекте. Потому советуем разве что дополнительно изучить видео уроки по монтажу климатического охлаждающего оборудования.

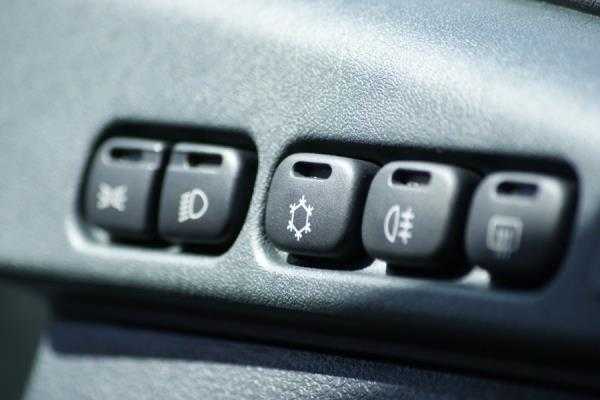

Кнопка на панели

Технические характеристики

Вряд ли вы попадете на какой-то уникальный кондиционер. Но все же не лишним будет узнать, какие технические параметры охлаждающего оборудования подходят для автомобиля ВАЗ 2114.

Устройство и работа контура охлаждения ВАЗ 2106

Основной элемент охладительной системы — водяная рубашка — является частью двигателя. Каналы, вертикально пронизывающие блок и головку цилиндров, имеют общие стенки с поршневыми гильзами и камерами сгорания. Циркулирующая по протокам незамерзающая жидкость — антифриз — омывает горячие поверхности и отнимает львиную долю выделяющегося тепла.

Для передачи теплоты наружному воздуху и поддержания стабильной рабочей температуры мотора в системе охлаждения «шестёрки» задействован ряд деталей и агрегатов:

механический водяной насос — помпа;
2 радиатора — основной и дополнительный;
термостат;
расширительный бачок;
электрический вентилятор, срабатывающий от датчика температуры;
соединительные резиновые шланги с армированными стенками.

Антифриз нагревается в головке цилиндров и перекачивается к радиатору водяным насосом

Алгоритм работы охладительного контура ВАЗ 2106 выглядит так:

После запуска мотор начинает прогреваться до рабочей температуры 90—95 градусов. Ограничением нагрева ведает термостат — пока антифриз холодный, этот элемент закрывает проход к главному радиатору.
Жидкость, перекачиваемая помпой, циркулирует по малому кругу — из головки цилиндров обратно в блок. Если кран салонного отопителя открыт, второй поток жидкости проходит через малый радиатор печки, возвращается к насосу, а оттуда — обратно в блок цилиндров.
Когда температура тосола достигает 80—83 °С, термоэлемент начинает открывать заслонку. Горячая жидкость из ГБЦ проникает в основной теплообменник по верхнему шлангу, охлаждается и движется к термостату через нижний патрубок. Циркуляция происходит по большому кругу.
При температуре 90 °С заслонка термоэлемента полностью открыта. Расширяющийся в объёме антифриз сдавливает пружину клапана, встроенного в крышку радиатора, отодвигает запорную шайбу и перетекает в расширительный бак по отдельной трубке.
Если жидкостного охлаждения не хватает и рост температуры продолжается, по сигналу датчика срабатывает электровентилятор. Измеритель вмонтирован в нижнюю часть теплообменника, крыльчатка установлена прямо за сотами.

Пока заслонка термостата герметично закрыта, нагревается только верхняя часть основного радиатора, низ остаётся холодным. Когда термоэлемент приоткрывается и тосол циркулирует по большому кругу, нижняя часть тоже теплеет. По этому признаку легко определить работоспособность термостата.

У меня была старая версия «шестёрки», не оборудованная электрическим вентилятором. Крыльчатка стояла на шкиве помпы и вращалась постоянно, скорость зависела от оборотов коленчатого вала. Летом в городских пробках температура двигателя нередко переваливала за 100 градусов. Позже я решил вопрос — установил новый радиатор с температурным датчиком и электровентилятором. Благодаря эффективному обдуву проблема перегрева была устранена.

Расширительная ёмкость «шестёрки» не работает под давлением, поэтому служит до 20 лет

В отличие от более современных легковых авто, расширительный бачок на ВАЗ 2106 представляет собой пластиковую ёмкость с обычным воздушным клапаном в пробке. Давление в системе клапан не регулирует — данная функция возложена на верхнюю крышку радиатора охлаждения.

Изменение внешнего вида

Покраска кузова

Это вид тюнинга, который мгновенно полностью преобразит ваш автомобиль. Особенно эффектно смотрится покраска Ваз 2106 в перламутровый цвет. Можно подобрать подобные ему оттенки. Одна только эта процедура способна превратить вашего старичка в новомодного красавца!

Помимо покраски, кузов украшают многочисленными наклейками. Картинки на кузове придают внешнему виду автомобиля модную ретронотку и особый стиль. Но такой вид «украшательства» по душе не каждому.

Фары

Это глаза автомобиля. Если вы хотите придать красивый облик вашей шестерке, без их модификации не обойтись. Тюнинг фар на Ваз 2106 — основной элемент внешнего тюнинга. Часто именно фары запоминаются в дизайне авто в первую очередь. Не зря компания BMW уделяет им столько внимания. И хотя до BMW нашей любимой шестерке как до Китая, все же можно значительно улучшить этот элемент дизайна.

Если хочется что-то поменять с минимальными вложениями денег и времени, можно обойтись дешевыми накладками и отражателями. Обычные лампочки заменить на галогенные. На рынке присутствует множество цветовых оттенков для света.

Если же деньги и время все же имеются, то можно поставить продвинутые модели фар. Для этого придется доработать конфигурацию кузова и внести изменения в систему креплений.

Решетка радиатора

Еще один эффектный способ преобразить «лицо» своего авто – это тюнинг решетки радиатора Ваз 2106. С его помощью можно придать характер. Ваша шестерка может стать милой и красивой, а может приобрести брутальные мужественные черты. На рынке присутствует множество разных моделей с измененными формами и цветами.

Литые диски

Для автомобиля Ваз 2106 тюнинг своими руками осуществить очень легко. Иногда достаточно лишь просто поставить литые диски, чтобы полностью преобразить внешний вид классики. Нет смысла вносить большие изменения во внешний вид автомобиля, если на нем будут стоять классические железные диски. С помощью литья можно придать больше стиля и улучшить динамические характеристики. Литье легче железа, поэтому на подвеску уменьшается нагрузка колес. Такие диски быстрее охлаждаются. Благодаря внедренным вентиляционным отверстиям можно лучше охлаждать элементы тормозной системы.

Если использовать низкопрофильную резину, можно поставить диски большим диаметром. Это позволит улучшить маневренные характеристики Жигулей. Помимо литья также существуют кованые и легкосплавные модели.

Глушитель

Стандартный вариант легко заменить на прямоточный глушитель, имеющий две отводящие трубы с красивым хромированным дизайном. Казалось бы, мелочь. Но ведь именно в деталях и зарыта настоящая красота! Более того, одна только эта модификация повышает мощность двигателя на 15 процентов. А шум системы выхлопа будет значительно понижен.

Обвесы (юбки, бампера Ваз 2106, спойлеры)

Родные бампера и другие обвесы смотрятся на шестерке не очень. Если поставить пятерочный бампер на Ваз 2106, тюнинг обойдется недорого. Он выглядит куда более приятно. Да и вопросов у ГИБДД возникать не будет.

А вот если вам хочется придать автомобилю дерзкий гоночный вид, придется раскошелиться на более дорогой тюнинг бампера Ваз 2106: купить спортивные модели. Но помните, что при техосмотре могут возникнуть проблемы.

Капот

На стандартном капоте ваз 2106 стоят два отверстия, которые предназначены для подачи воздуха на вентилятор печки. В магазинах можно найти разные виды оформления воздухозаборников для 2106. Тюнинг капота с помощью этого элемента дизайна позволит придать нотку завершенности в оформление вашей шестерки.

Спойлеры

Главное предназначение спойлера в том, чтобы изменять направление потока воздуха, делая автомобиль более устойчивым на большой скорости. Благодаря работе спойлера авто прижимается к дороге, что усиливает трение, а значит улучшает и динамические характеристики. Но большинство владельцев Ваз 2106 любят это изделие по другой причине – уж очень красиво оно смотрится.

Существует сотни различных модификаций, имеющих разную форму и материал изготовления. Наиболее красивые и прочные выполнены из алюминия. Самые дешевые – из пластика. Наибольшее распространение получили задние спойлеры. Но есть и другие модели, предназначенные для установки спереди и сбоку.
