Необходимые инструменты
Для передней и задней оси вам понадобятся кардинально разные наборы инструментов. Начнём с простого. Для замены передних колодок дисковых тормозов вам понадобятся:
- плоская отвёртка;
- рожковые ключи на 13 и 17;
- щётка по металлу.
Следующий перечень для замены задних накладок ВАЗ 2109 (21099) может понадобиться не весь, но нужно быть готовым к сложностям. Полный рекомендуемый список:
- молоток (желательно побольше);
- плоскогубцы;
- плоская отвёртка и щётка по металлу;
- смазка WD-40;
- деревянный брусок или доска;
- два рожковых ключа на 13;
- головка на 13 с удлинителями.
Надеваем перчатки и приступаем к работе.
Устройство тормозов ВАЗ 2109
Для начала необходимо выяснить, как устроена тормозная система «девятки». Сразу же нужно отметить, что она мало отличается от устройства тормозов восьмой модели Жигулей. Частично по этой причине большинство деталей в ВАЗ 2109 можно заменить подобными от «восьмерки». На переднем тормозе установлены колодки 2108-3501080-01 либо 2108-3501080-02. На каждый тормоз приходится пара колодок.
Менять передние тормозные колодки приходится не так уж часто: когда автомобиль проедет 25-30 тысяч километров.
Сзади на оси установлены особые барабанные тормоза, работающие с помощью колодок 2108-3502090. Их также по 2 штуки на каждом барабане. Рабочий ресурс этих колодок составляет от 35 до 50 тысяч километров. Только тогда понадобится замена задних колодок на ВАЗ. Проводить осмотр тормозных механизмов рекомендуется через каждые 15 тысяч километров, чтобы своевременно выявить неполадки в тормозной системе. Если требуется замена колодок, то следует весь менять комплект. Замена одной из колодок безопасности машине не прибавит.
замена задних тормозных колодок на автомобиле ваз 2108, ваз 2109, ваз 21099
Минимально допустимая толщина фрикционных накладок задних тормозных колодок -1,5 мм. Произведите замену задних тормозных колодок на автомобиле ваз 2108, ваз 2109, ваз 21099 в следующих случаях: толщина фрикционных накладок менее допустимой; поверхность фрикционных накладок замаслена; фрикционная накладка непрочно соединена с основанием; фрикционные накладки имеют глубокие борозды и сколы.
ПРЕДУПРЕЖДЕНИЕ Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Задние тормозные колодки заменяйте одновременно в тормозных механизмах обоих передних колес. Недопустима замена передней и задней тормозных колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению автомобиля. Для замены задних тормозных колодок на автомобиле ваз 2108, ваз 2109, ваз 21099 проделайте следующее:
1. Включите 1-ю передачу и установите упорные бруски под передние колеса автомобиля. 2. Проверьте: рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен). 3. Снимите колесо и очистите тормозной механизм от грязи. 4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть тормозной жидкости. Иначе при замене тормозных колодок тормозная жидкость может выплеснуться. 5. Снимите тормозной барабан.

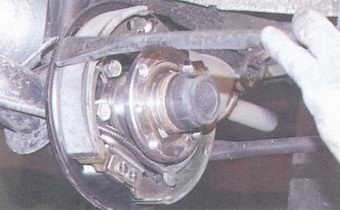

6. Снимите верхнюю стяжную пружину тормозных колодок бородком или плоскогубцами.
7. Снимите нижнюю стяжную пружину задних тормозных колодок таким же способом.
8. Снимите направляющую пружину передней тормозной колодки, а затем переднюю тормозную колодку.

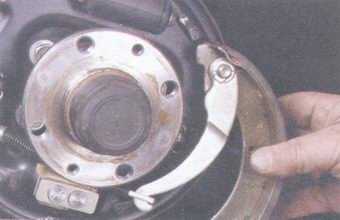

9. Снимите разжимную планку.
10. Снимите направляющую пружину задней тормозной колодки, а затем заднюю тормозную колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.
11. Выньте шплинт и снимите опорную шайбу с пальца приводного рычага задней тормозной колодки.
12. Надавите на палец и снимите с тормозной колодки приводной рычаг. Выньте палец из тормозной колодки.
13. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 новые тормозные колодки в порядке, обратном снятию. При установке вставьте верхние концы тормозных колодок в пазы поршня.
14. Сведите тормозные колодки двумя монтировками, чтобы переместить поршни к центру тормозного цилиндра. Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле автомобиле 2-3 раза нажмите на педаль тормоза, чтобы подвести тормозные колодки к тормозному барабану.
