Снятие и замена передних тормозных колодок ваз 2108, 2109, 21099 своими руками

Как заменить тормозные колодки на ВАЗ 2108-ВАЗ 21099?

Примечание! Запомните раз и навсегда, если вы хотите менять колодки в тормозном механизме к примеру передних колёс, то обязательно меняйте на обоих колёсах (То же самое и с задними колёса), потому что если вы поменяете колодки только на одной стороне а на другой стороне у вас останутся стоять старые колодки, то при резком торможении автомобиль будет уводить в сторону 100%, тем самым вы будете подвергать риску себя и других людей, поэтому если решили заменять колодки то делайте обязательно это на обоих сторонах машины!

Снятие: 1) В начале операции вывесите нужно вам колесо и снимите его после этого, вывешивать нужно только то колесо на котором и будет производится замена тормозных колодок. (О том как снять колесо, см. в статье под названием: «Правильная замена колёс на автомобиле»)

2) Затем откройте капот у автомобиля и посмотрите сколько у вас находится тормозной жидкости в бачке (Бачок указан стрелкой), в случае если жидкости будет очень много и она будет достигать отметки MAX, тогда вам необходимо будет откачать её из этого бачка при помощи медицинского шприца или же резиновой груши, но только откачивайте совсем немного буквально чуть-чуть и откачивайте только в случае если жидкости будет изначально много.

Примечание! Делается это для того, чтобы когда вы запрессовывали поршень в тормозной цилиндр из данного бачка не начала выливаться тормозная жидкость, так как когда поршень вы будете вдавливать то соответственно и жидкость будет возвращаться тем самым объём жидкости в бачке немного увеличится!

3) Далее мы вам не будем объяснять как снять и установить колодки именно в этой статье, потому что если взять всё семейство автомобилей ВАЗ, то практически в них всех идёт похожая тормозная система, поэтому дальнейшее снятие тормозных колодок и их установку смотрите в статье под названием: «Замена передних колодок на приоре», пункт 3-6 а так же в той статье на которую дана ссылка, ознакомьтесь так же с рубрикой «Установка».

Установка: Установка как уже было отмечено ранее, производится по статье ссылка на которую дана чуть выше.

Примечание! Когда установите новые колодки, некоторое время вам будет казаться то что тормозить у вас автомобиль будет как будто колодки были куплены бракованные или просто очень некачественные, так как останавливаться машина будет плохо и поэтому нужно первое время ездить предельно аккуратно, а происходит это всё из-за того что новым колодкам нужно время чтобы притереться и только после того как они притрутся (Примерно через 50-100 км они уже притрутся, а если будете постоянно тормозить то притрутся гораздо быстрее) машина станет нормально тормозить!

Дополнительный видео-ролик: Для большего ознакомление с тем как заменить колодки на автомобилях семейства Самара, посмотрите видео-ролик в котором объяснён и показан наглядно процесс их замены.

https://youtube.com/watch?v=MtxvKYj0Twk

Источники

• http://avtorem.info/stati/vaz-2108-vaz-2109-vaz-2110/zamena-zadnih-tormoznyh-kolodok-na-avtomobilyah-vaz-2108-vaz-2109-vaz-21099-vaz-2110-vaz-2112-vaz-2114-vaz-2115-vaz-1117-vaz-1118-vaz-1119.html
• http://asonline.ru/remont/zamena-zadnih-tormoznyh-kolodok-na-vaz-2108-2109-21099-i-vaz-2113-2114-2115.html
• http://vaz-russia.ru/remont-vaz-2108/zamena-perednih-tormoznyih-kolodok-na-vaz-2108-vaz-2109-vaz-21099.html

Замена задних тормозных колодок ВАЗ-2109

Сзади на девятках установлены барабанные тормоза, а это ещё тот геморрой. Во-первых, никогда не узнаешь, какая выработка у колодок, не сняв барабан, а во-вторых, снять барабан- это самая большая проблема на всех тачках. Откручиваем болты, которыми крепится барабан и дальше начинается самое интересное.

Просто так барабан не слезет, колодки в нём делают углубления, за которые он потом цепляется, когда его стягиваешь. Это на всех машинах так, не только на Жигулях. Чтобы его снять, его сбивают, берут молоточек потяжелее и стучат по барабану с обратной стороны через проставку, чтобы кромка барабана не откололась. Да, это проблема всех барабанов, чем дольше не меняешь колодки, тем больше кусков кромки отсутствует.

Если повезло, и барабан слез, то вашему взгляду откроются колодки, стянутые какими-то пружинками. Пружинки снимаем, и колодки без проблем выйдут.

Между колодок в верхней части установлена расширительная пластина, которая может выпасть, если внезапно снять колодки.

А к одной из колодок крепится трос ручника, но колодку легко можно вытащить из паза и она легко  выйдет.

Теперь ставим новые колодки таким же образом. Пружинки лучше всего натягивать отвёрткой, они по ней отлично скользят и легко становятся в посадочные отверстия.

Передние ТК

Принимаясь за замену передних ТК, запомните, что они меняются только попарно. Покупайте новые колодки, а не отработавшие еще свой срок старые только потому, что они дешевле. Не экономьте на собственной безопасности.

Передние ТК

1. Подставьте под задние колеса противокаты. Машина должна быть неподвижной. При наличии работающего ручного тормоза включите его.
2. Отключите минусовую клемму с аккумулятор, обесточив свой ВАЗ 2109.
3. Проверьте, какой текущий уровень ТЖ в расширительном бачке. Если жидкость на отметке МАХ или возле нее, часть тормозухи следует слить. Иначе при сдавливании поршней ТЖ начнет выливаться наружу.
4. Ослабьте натяжение колесных болтов, поднимите машину, после чего снимайте первое колесо, с которого будете начинать. Далее, следуя той же инструкции, поменяете ТК на втором колесе.
5. Тщательно зачистите поверхность тормозного диска, суппорта от накопившейся грязи. Никаких минеральных растворителей. Только сухая очистка.
6. Извлеките резиновый уплотнитель (он же держатель тормозного шланга) из кронштейна, расположенного на стойке.
7. Отогните усики стопорной шайбы болта, отвечающего за фиксацию направляющего пальца.
8. Открутите болты, уберите корпус.
9. Вы освободили себе доступ к передним ТК, потому ничто не мешает вам их демонтировать.
10. Если вам необходимо снять ТК, но менять их вы не собираетесь, обязательно нанесите метки на них. Если при сборке перепутать их местами, последствия могут оказаться не самые приятные.
11. Замерьте толщину фрикционного слоя на ТК. Если он меньше 1,5 миллиметра, колодки обязательно идут под замену. Также замена требуется в том случае, если на поверхности колодок имеются хорошо заметные сколы, царапины, дефекты.
12. Прежде чем устанавливать новые ТК, тщательно удалите всю грязь с тормозных механизма.
13. Монтажной лопаткой и установленной в свое гнездо одной из старых ТК, вдавите в цилиндр поршень, тем самым полноценно подготовив площадку для обратной сборки с уже новой колодкой.
14. Сборка выполняется в обратной демонтажу последовательности.

Процесс замены передних ТК

При выезде на дороги, вы несете ответственность не только за себя. Потому ваша машина всегда должна быть в исправном состоянии.

https://youtube.com/watch?v=1M8iKMFVM0

Если своевременно поменять тормозные колодки, вы гарантируете безопасность себе, своим пассажирам и остальным участникам дорожного движения.

 Загрузка …

Как самостоятельно заменить задние тормозные колодки на ВАЗ 2109

Перед началом замены тормозных колодок на ВАЗ 2109 устанавливаем опорные бруски под передние колеса. Снимаем заднее колесо. Рычаг стояночного тормоза должен быть опущен вниз до упора. Очищаем тормозной механизм от грязи.

Минимально допустимая толщина фрикционных накладок колодок — 1,5 мм. Недопустимо применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей. Колодки заменяют с обеих сторон автомобиля. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесами.

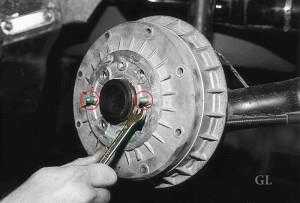

Откручиваем два направляющих штифта.

Снимаем тормозной барабан. Если возникают трудности со снятием, вкручиваем два болта М8 в резьбовые отверстия барабана и спрессовываем его, равномерно вкручивая болты.

Снимаем верхнюю стяжную пружину плоскогубцами.

Также снимаем нижнюю стяжную пружину.

Снимаем направляющую пружину передней колодки.

Снимаем переднюю колодку.

Вытягиваем разжимную планку.

Снимаем направляющую пружину задней колодки.

Снимаем заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.

Также снимаем шплинт задней колодки

и опорную шайбу.

Надавив на палец, снимаем с колодки приводной рычаг. Вынимаем палец из колодки.

Проверяем состояние фрикционных накладок тормозных колодок.

Заменяем их в следующих случаях:

• толщина накладок менее 1,5 мм;
• поверхность накладок замаслена;
• фрикционная накладка непрочно соединена с основанием.

Накладки не должны иметь глубоких бороздок и сколов.

Устанавливаем новые колодки в порядке, обратном снятию. При установке вставляем верхние носки колодок в пазы поршня.

Перед установкой барабана сводим тормозные колодки двумя монтировками для того, чтобы переместить поршни к центру цилиндра.

Замена задних тормозных колодок ВАЗ 2109

Как самостоятельно заменить задние тормозные колодки на ВАЗ 2109 Перед началом замены тормозных колодок на ВАЗ 2109 устанавливаем опорные бруски под передние колеса. Снимаем заднее колесо. Рычаг стояночного тормоза должен быть опущен вниз до упора. Очищаем тормозной механизм от грязи. Минимально допустимая толщина фрикционных накладок колодок — 1,5 мм. Недопустимо Читать дальше.

Замена тосола на ВАЗ 2109 своими руками

Замена тосола на ВАЗ 2109 Пошаговая инструкция по замене охлаждающей жидкости (тосола) на ВАЗ 2109. Для замены тосола на ВАЗ 2109 необходимо установить автомобиль на ровную площадку, проверку лучше проводить на смотровой яме ил подъемнике. При работе с охлаждающей жидкостью, необходимо быть осторожным из-за ее токсичности. Во время пуска двигателя Читать дальше.

Замена масла в двигателе ВАЗ 2109, 2108, 21099

Как заменить масло в двигателе ВАЗ 2109 Периодичность замены масла в двигателе ВАЗ 2109 составляет 15000 км пробега. Рекомендуется сливать масло после поездки, пока двигатель не остыл. Если двигатель холодный, его нужно прогреть до рабочей температуры. Если вы решили использовать масло иной марки, необходимо предварительно промыть систему смазки двигателя промывочным Читать дальше.

Ремонт передней стойки ВАЗ 2109, 2108, 21099

Ремонт передней стойки ВАЗ2109 своими руками Ремонт передней стойки ВАЗ 2109 заключается в замене неисправного амортизатора. Для этого снимаем стойку и приступаем к ее разборке. Как снять и установить стойку описано в этой статье: Замена передних стоек ВАЗ 2109. Разборка передней стойки ВАЗ 2109 Устанавливаем стяжки на пружину и немного сжимаем Читать дальше.

Замена передних колодок своими руками

По сравнению с предыдущей процедурой, замена передних колодок покажется очень лёгкой. Колесо, конечно, тоже придётся снять. После чего можно убедиться в необходимости ремонта через специальное «окошко». Толщина фрикционного материала не должна быть менее 2 мм, иначе рискуете в любой момент остаться без тормозов.

В верхней части суппорта есть единственный болт, зафиксированный стопорной шайбой. Необходимо разогнуть её с помощью плоской отвёртки. Если «сопротивляется», воспользуйтесь молотком. Откручивать болт следует, придерживая направляющую другим ключом.
Тормозной шланг нужно освободить из его крепления. Теперь вы сможете «раскрыть» суппорт, отодвинув его в сторону. Извлеките старые колодки.
Чтобы новые накладки четко стали на место, лучше хорошенько почистить все точки соприкосновения.
Естественно, что новые фрикционы толще старых и не получится поставить суппорт назад. Поэтому необходимо вжать тормозной цилиндр. Для этого понадобится большая отвёртка. Закройте тормозной механизм без колодок и упритесь отвёрткой, как рычагом, в цилиндр

Понадобятся определённые усилия, поэтому соблюдайте осторожность, чтобы отвёртка не соскочила. После чего установите новые накладки, закройте суппорт и наживите болт крепления.

Обратная сборка будет быстрой

Зажмите болт, придерживая вторым ключом направляющую, и загните на место стопор шайбы. Не забудьте зафиксировать тормозной шланг, и можно прикручивать колесо на место.

Замена задних тормозных колодок на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Задние тормозные колодки — осуществляют торможение автомобиля, а так же стопорят его на небольших уклонах за счёт ручника, задние колодки играют довольно важную роль в торможении автомобиля, если они износятся то про быструю остановку автомобиля можете забыть потому что одни передние просто не смогут быстро затормозить тонну веса, понять что колодки износились можно просто, если при торможении в задней части появился скрежет металла об металл, то уже нужно смотреть их, но лучше не доводить до такого состояния и менять колодки во время (Понять что колодки износились, ещё можно по ручнику, если он хорошо подтянут, а автомобиль всё равно не стоит на месте, то задние колодки нуждаются в замене).

Примечание! Чтобы поменять в задней части колодки, нужны будут: Гаечные ключи, накидные, отвёртки, пассатижи, ну и монтажные лопатки две понадобятся или монтировки вместо них!

Где находятся задние тормозные колодки? Они располагаются на задних колёса, под барабанами тормозными и кстати, в отличие от передка, в зади они выполнены совершенно по другому, но состав у них тот же как и у передних колодок, а именно: Фрикционная накладка которая стирается от времени и благодаря которой и происходит остановка автомобиля (Она указана красной стрелкой) и основание колодки (Оно указано синей стрелкой, основание металлическое и фрикционная накладка именно закреплена на нём), если более подробно хотите узнать вообще о том что такое тормозные колодки, из чего они состоят и как при покупке не нарваться на подделку, прочтите статью под названием: «Что такое тормозные колодки? » в которой всё до мелочей расписано.

Когда нужно менять задние тормозные колодки? Они подлежат замене при сильном износе, определённого пробега у колодок вообще нет, потому что они стираются в зависимости от того с каким усилием Вы жмёте на педаль тормоза, вот к примеру, если Вы перестанете им пользоваться вообще и будете просто ездить тормозя передачами и только в экстренных ситуациях применять тормоз, то колодок Вам хватит на очень долгое время, ну а понять то что пришло их время и нужно менять колодки, можно только по двум признакам (Мы их уже указали выше, это ручник не держит, хотя трос натянут и скрежет в задней части при торможении), кроме таких ситуаций бывает что ещё с фрикционной накладкой что то происходит (Она например начинает отваливаться от основания или на ней появляются сколы, борозды и в случае замасливания накладки, колодка кстати тоже нуждается в замене, ну и самое распространённое, это сточенная фрикционная накладка почти до металла, из-за этого на автомобилях и появляется скрежет), но чтобы увидеть фрикционную накладку нужно будет тормозной барабан снять, поэтому как правило мало кто это делает и большинство людей ездят до того, пока скрежет металла об металл не услышат, мы же Вам настоятельно рекомендуем раз в 15-30 тыс. заглядывать в тормозную систему задних колёс, тем более задние барабаны снимаются не очень долго за часа 2-3 Вы 100% управитесь.

Необходимые инструменты

Для передней и задней оси вам понадобятся кардинально разные наборы инструментов. Начнём с простого. Для замены передних колодок дисковых тормозов вам понадобятся:

• плоская отвёртка;
• рожковые ключи на 13 и 17;
• щётка по металлу.

При отсутствии WD-40 можете воспользоваться керосином. Распыляйте его из одноразового пульверизатора

Следующий перечень для замены задних накладок ВАЗ 2109 (21099) может понадобиться не весь, но нужно быть готовым к сложностям. Полный рекомендуемый список:

• молоток (желательно побольше);
• плоскогубцы;
• плоская отвёртка и щётка по металлу;
• смазка WD-40;
• деревянный брусок или доска;
• два рожковых ключа на 13;
• головка на 13 с удлинителями.

Надеваем перчатки и приступаем к работе.

Замена задних тормозных колодок Ваз 2110 2112 2109

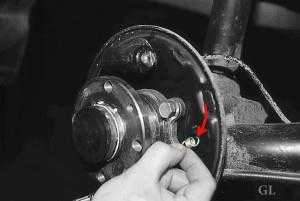

Поддеваем отверткой заглушку…

…и извлекаем ее (колодки на фото сняты).

Допустимая толщина накладок — MIN 1,5 мм.

Для смены колодок установите автомобиль на эстакаду, яму или домкрат. 1. Снимите заднее колесо и ослабьте трос ручного тормоза (см. Снятие элементов и регулировка ручного тормоза). 2. Ключом 12мм отверните две шпильки

3. Снять барабан возможно двумя способами: а. Равномерно поворачивайте тормозной барабан и наносите удары по торцу через молоток…

… монтажную лопатку или деревяшку

Не нажимайте на тормоз при снятом барабане!!!

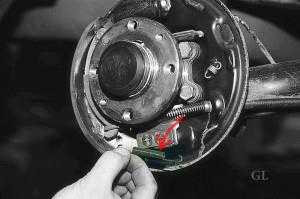

4. Отверткой отсоедините стяжную пружину от колодки…

5. выньте пружину.

6. Отверткой отцепите тормозную колодку от направляющей пружины.

7. Отсоедините нижнюю пружину, снимите колодку.

8. Снимите нижнюю пружину.

9. Снимите распорную планку.

10. Отсоединив пружину от задней тормозной колодки, отсоедините рычаг ручного тормоза от наконечника троса.

11. Для замены направляющей пружины извлеките ее из щитка

12. Выньте шплинт оси рычага ручного тормоза и переставьте рычаг на новую колодку. Вставьте шплинт.

После установки новых колодок сведите их, упираясь монтировкой в бортик щитка. Установите барабан в обратном порядке. Чтобы тормозные колодки заняли свое положение, после установки барабана нажмите на тормоз несколько раз. Отрегулируйте ручной тормоз.

Неравномерный износ задних шин, снижение качества торможения задней пары колес, появление вибрации при резком нажатие на педаль тормоза. Все эти факторы свидетельствуют об износе задних тормозных колодок ваз 2108.

Замену колодок необходимо проводить с обеих сторон иначе нарушится равномерность тормозного пути. Так же в процессе ремонта и последущей сборки тормозного механизма не допускайте попадания бензина, масла и прочих технических жидкостей на поверхность колодок и тормозного барабана. Во первых некоторые жидкости при взаимодействие с фрикционными накладками колодок могут спровоцировать их сильный износ.

Перед тем, как устанавливать новые колодки, проверьте качество соединения фрикционных накладок с основанием, они должны быть прочно закрепления и не болтаться.

Для замены потребуется стандартный набор инструментов, новые колодки. Установите автомобиль на первую скорость, подложите под передние колеса прокладки, чтобы предотвратить произвольное скатывание во время поддомкрачивания, а так же снимите с ручника, чтобы колодки не были в расжатом состояние. Проверьте уровень тормозной жидкости в бачке, если необходимо долейте до отметки максимум.

Порядок выполнения демонтажных работ выглядит следующим образом:

• Установите автомобиль на домкрат и снимите колесо.
• Произведите демонтаж тормозного барабана (см. Снятие и замена тормозного барабана ваз 2108).

• С помощью отвертки и плоскогубцев снимите верхнюю и нижнюю стяжные пружины колодок.
• Снимаем переднюю колодку, предварительно отсоединив направляющую пружину.

• Снимаем расжимную планку, направляющую пружину второй колодки и снимаем ее вместе с рычагом ручного тормоза. Скиньте с рычага наконечник троса ручника.
• Снимите с задней колодки рычаг ручника, для этого снимите фиксирующий шплинт и шайбу, выньте палец и снимите рычаг.

Все, теперь, когда колодки сняты, можно приступать к установке новых. Установку проводим в порядке обратном снятию. После установки, сдавите колодки двумя монтажными лопатками, чтобы подогнать диаметр под тормозной барабан. Оденьте барабан, предварительно проверив его рабочую поверхность на наличие шероховатостей и цирапин, которые в свою очередь не допускаются. Если барабан уже старый, то необходимо удалить буртик выроботки с помощью обычного напильника.

После сборки, прокачайте педаль тормоза, чтобы колодки приняли свое рабочее положение.

На этом ремонтные работы по снятию и замене задних тормозных колодок ваз 2108 завершены.
