Замена коллектора lada 21101 (ваз 21101)

Запчасти и инструменты

Прежде чем поменять протекающий или, возможно, забитый радиатор, нужно выбрать новый. Здесь вам — простор, вполне возможно, что вы захотите медный, ДААЗ или приоровский. Но постарайтесь самостоятельно определиться, посмотреть на форумах отзывы о разных моделях, а уже затем покупать.

Обратите внимание на состояние патрубков, вполне возможно, что им также нужна замена. Понадобятся еще хомуты, постарайтесь не ограничиваться тремя рекомендованными, запас, как известно, не помешает.. Нужна будет крестовая отвертка, желательно — короткая

И еще — пинцет, без него установить защелки нелегко.

Нужна будет крестовая отвертка, желательно — короткая. И еще — пинцет, без него установить защелки нелегко.

Видео «Демонтаж, установка ГБЦ и замена прокладки на ВАЗ 2110, 2111»

https://youtube.com/watch?v=1IoyJwKCKOo

В этом видео показан процесс снятия, установки ГБЦ и замены прокладки головки.

Помпа (насос охлаждающей жидкости) – один из основных элементов системы охлаждения двигателя внутреннего сгорания.

Она служит для нагнетания охлаждающей жидкости в системе, тем самым, обеспечивая ее циркуляцию и охлаждение всего мотора. Конструкция насоса состоит из корпуса, крыльчатки, подшипника и шестерни привода.

В автомобилях ВАЗ 2110 (8 клапанов) помпа расположена с правой стороны блока цилиндров двигателя (по ходу движения) под крышкой ремня газораспределительного механизма.

Она приводится в действие непосредственно ремнем ГРМ, который двигаясь, вращает приводную шестерню.

Снятие и установка ресивера и коллекторов двигателя Ваз 2110, Ваз 2111, Ваз 2112

8 клапанный двигатель, руководство эксплуатации

. Инструкции по ремонту, снятию и установке вала двигателя лада 2110 своими руками, регулировка двигателя автомобиля лада 2111, устройство двигателя ваз 2111, ваз 2112, ваз 2110. Ресивер и коллектор двигателя Устройство 8 клапанного двигателя Ваз 2110, Ваз 2111, Ваз 2112 своими руками ремонт двигателя

Отсоединяем от ресивера шланги вакуумного усилителя, …

…электропневмоклапана и регулятора давления топлива в топливной рампе.

Ресивер можно снять без дроссельного узла – в этом случае отсоединяем дроссельный узел ваз 2110 (см. Снятие дроссельного узла). Если ресивер снимаем в сборе с дроссельным узлом, то отсоединяем от дроссельного узла ваз 2111 все шланги и разъемы датчика положения дроссельной заслонки и регулятора холостого хода.

Ключом «на 13» отворачиваем две гайки крепления к ресиверу кронштейна топливных трубок ваз 2111.

Снимаем кронштейн.

Ключом «на 13» отворачиваем гайку крепления ресивера ваз 2111 к кронштейну…

…и пять гаек крепления к впускному коллектору.

Снимаем ресивер ваз 2112…

…и прокладку.

Снимаем с впускного коллектора рампу (см. Снятие топливной рампы двигателя ВАЗ 2111).

Ключом «на 17» отворачиваем гайку крепления левого кронштейна впускного коллектора…

…и ослабляем нижний болт крепления левого кронштейна.

Отводим кронштейн от впускного коллектора.

Ключом «на 13» отворачиваем гайку верхнего крепления правого кронштейна коллектора и отворачиваем нижний болт крепления кронштейна к блоку цилиндров ваз 2112.

Снимаем кронштейн.

Ключом «на 13» отворачиваем две гайки крепления рыма.

Снимаем рым ваз 2110.

Ключом «на 13» отворачиваем три гайки крепления кронштейна ресивера…

…и снимаем кронштейн.

Снимаем со шпильки впускного коллектора втулку.

Отсоединяем приемную трубу от выпускного коллектора ваз 2112 и кронштейна. Снимаем приемную трубу со шпилек выпускного коллектора.

Ключом «на 13» отворачиваем верхнюю и ослабляем нижнюю гайки планки подводящей трубы насоса охлаждающей жидкости…

…и снимаем планку.

Отвернув ключом «на 13» одну гайку снизу и две по бокам…

…снимаем впускной коллектор ваз 2110.

Отвернув еще две гайки,…

…снимаем выпускной коллектор…

Разъем коллекторов и головки блока уплотнен двумя прокладками.

Сборку производим в обратной последовательности, при этом все прокладки заменяем новыми

Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

8 клапанный двигатель Ваз 2110, Ваз 2111, Ваз 2112

• — Ремень газораспределительного механизма
• — Зазоры в клапанном механизме
• — Распределительный вал 8 клапанного двигателя
• — Сальники клапанов
• — Сальник распределительного вала
• — Двигатель 8 клапанный
• — Датчик лампы давления масла
• — Ресивер и коллектор двигателя
• — Впускной и выпускной коллектор
• — Корпус вспомогательных агрегатов
• — Снятие и установка головки блока цилиндров
• — Задняя опора силового агрегата

Системы двигателя Ваз 2110, Ваз 2111, Ваз 2112

Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110. Эксплуатация основных узлов и агрегатов двигателя

Когда нужны замена и снятие выпускного коллектора на ВАЗ-2114

Огромные перепады температуры — это основная проблема, с которой сталкивается выпускной коллектор и прокладка, ради которой его и снимают. Сам коллектор выполнен из чугуна особой марки, он может выдерживать высокие температуры (до 800-900 градусов), тем не менее это критические значения, после которых коллектор может покоробиться или растрескаться.

Выпускной коллектор ВАЗ-2114

Основная его задача — сбор выхлопных газов и распределение их в приёмную трубу глушителя.

Замена или демонтаж выпускного коллектора ВАЗ-2114 необходимы в таких случаях:

1. Механическое повреждение коллектора.
2. Коробление и потеря герметичности на стыке с головкой блока цилиндров.
3. Прогар прокладки между головкой и коллектором.
4. Появление трещин в результате перегрева двигателя.
5. Замена коллектора на устройство другой конфигурации, адаптированного на более жёсткий режим эксплуатации.

В том случае, если мы не собираемся участвовать в скоростных заездах на приз начальника областного ГИБДД, замена или демонтаж коллектора может быть необходим в ряде случаев.

Инструмент и материалы для демонтажа

Есть ряд симптомов, которые подскажут, что нужно готовиться к снятию выпускного коллектора:

>

• повышенный уровень шума в подкапотном пространстве, двигатель издаёт характерный, громкий звук в любых режимах работы;
• прорыв отработанных газов в подкапотное пространство и иногда в салон;
• снижение мощности двигателя из-за несовпадения отверстий для выхода выхлопных газов в головке блока и в коллекторе.

Многие решаются на замену штатного коллектора «тюнинговым», выполненным из нержавеющей стали и имеющего иную конфигурацию, тем самым желая повысить мощность двигателя, снизить сопротивление, которое штатный коллектор оказывает выхлопным газам. Как правило, самой частой причиной демонтажа узла становится прогар прокладки.

Прокладка выпускного коллектора

Прокладка коллектора на ВАЗ-2114 выполнена из прессованного армированного асбеста и призвана обеспечивать герметичность соединения головки блока и фланцев коллектора. Асбест применяется для коррекции коэффициента теплового расширения алюминиевого сплава, из которого отлита головка, и чугуна, из которого отливают коллектор. На высоких оборотах и в режиме длительных нагрузок прокладка может прогореть. Тогда её замена и демонтаж коллектора неизбежны.

Для демонтажа коллектора будет необходим штатный набор инструментов, набор головок с удлинителями, проникающая смазка WD-40 или её аналог. В случае обрыва шпилек пригодится экстрактор шпилек, дрель, сверла и набор метчиков. За день-два до демонтажа коллектора стоит увлажнять по несколько раз весь крепёж, это существенно упростит процедуру снятия.

Причины неисправностей

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.

Проверка

Для того, чтобы проверить, исправно ли тяговое реле, нужно вначале добраться до стартера. Расположен он под капотом, в стандартном для ВАЗов месте — слева ниже АКБ, около КПП.

Сам стартер и втягивающее устройство находятся в одном корпусе, на котором также имеются две клеммы. Демонтируя или устанавливая на место устройство, следует быть предельно внимательным, чтобы не замкнуть эти клеммы.

Нужно проверить предел напряжения, который имеет тяговое реле. Граничное напряжение — не более 8В. Кроме того, температура во время процесса срабатывания не должна быть выше 25°С, иначе надежной работы и защиты стартера не дождетесь.

Кроме того, можно иногда можно визуально заметить поломку. В таком случае необходима установка нового механизма, но вначале нужно произвести разбор.

Как выполняется замена реле напряжения генератора?

При наличии некоторых навыков снятие и разборка описываемого в статье механизма не вызывает затруднений у человека. Сложнее всего менять его в первый раз, а уже последующие замены, как правило, проходят быстро и без проблем.

Демонтируется регулятор на ВАЗ 2110 по такой схеме:

• отключают от АКБ клемму «минус»;
• отсоединяют от вывода, маркированного как «D+», приводную колодку;
• отворачивают гайку, которая располагается под резиновым чехлом (его требуется немного сдвинуть в сторону);
• отсоединяют в контактной шпильке все имеющиеся провода;
• отворачивают гайку в цепи генерирующего устройства (данный крепежный элемент фиксирует клемму) и снимают ее.

Затем нужно будет снять кожух генератора, открутив гайки (их три штуки), которые удерживают его, а также демонтировать корпус реле и вынуть из выпрямительного отсека винт крепления разбираемого механизма. Теперь регулятор напряжения ВАЗ 2110 легко снимается. Вместо него можно ставить новое устройство. После замены реле все описанные действия выполняются в обратном порядке.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.

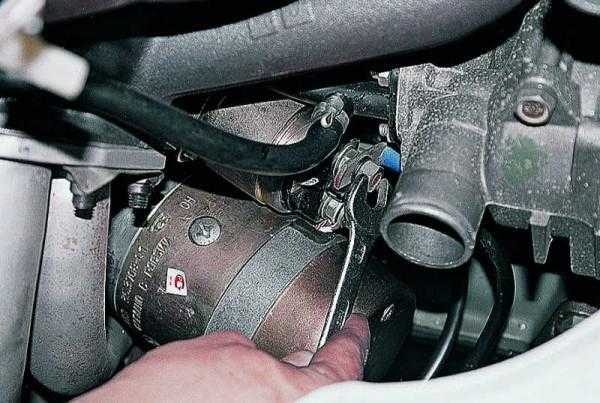

7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Замена или ремонт — однозначный выбор

Ремонт бачка возможен только при необходимости замены комплектующих — крышки бачка или поплавка уровня жидкости.

Если же емкость потеряла герметичность по иным причинам, попытки ремонта, как показывает практика, ничем хорошим не кончатся, нужна только установка нового бачка.

Установка и замена расширительного бачка не требует специальных знаний и навыков. Перед покупкой нового расширительного бачка обязательно убедитесь, что он оригинальный. Такие детали будут служить вам намного дольше.

Если проблема в крышке бачка, то на замену лучше всего использовать крышку от расширительного бачка ВАЗ 2199. Судя по опыту многих водителей, крышки от данной модели намного лучше, к тому же они отлично подходят по резьбовым соединениям.

Замена впускного и выпускного коллектора на ВАЗ 2110

Январь 16th, 2016 Admin

В процессе эксплуатации автомобиля вы внезапно можете услышать странные звуки, доносящиеся из района головки блока цилиндров. В зависимости от ситуации это может быть резкое цоканье, гул или рокот, усиливающийся по мере увеличения оборотов мотора.
Как правило, причина появления звука является выход из строя прокладки выпускного коллектора или трещины в нем самом. Если же слышен свист и происходит подсасывание воздуха, то виновник проблем уже впускной коллектор.

Сегодняшняя статья посвящена процессу снятию и установки обоих коллекторов на примере автомобиля ВАЗ-2110.

Инструменты и материалы:

• Гаечные ключи на 22, 10 и 13;
• Новые прокладки для коллекторов;
• Высокотемпературный герметик, динамометрический ключ и ВД-40 (необязательно).

Как снять впускной / выпускной коллектор на ваз 2110

1) Сначала слейте тосол.

2)  Затем снимите карбюратор.

3) Отсоедините шланг, по которому охлаждающая жидкость подводится к карбюратору, от штуцера, который расположен на впускном коллекторе.

4) Следующей отсоедините приемную трубу. Она подходит к выпускному коллектору и прикреплена к блоку двигателя специальным кронштейном.

5) Возьмите гаечный ключ на 22, выкрутите гайку, что крепит теплозащитный экран.

6)  Демонтируйте кронштейн троса привода дроссельной заслонки.

7) Теперь настал черед 2-х оставшихся гаек, крепящих теплозащитный экран. Чтобы их открутить, вам понадобится ключ на 10.

Снимите экран.

9) Найдите датчик контрольной лампы (давления масла) и демонтируйте с него провод.

10) Гаечным ключом на 13 отверните 2 гайки, крепящие патрубок, через который осуществляется забор воздуха, а также рым.

11) Далее снимите сначала патрубок, а затем и рым.

12) Все тем же ключом на 13 отвинтите 6 гаек, которые крепят впускной коллектор.

13) Демонтируйте 2 шланга – вакуумного усилителя тормозов и электропневмоклапана отопительной системы, а затем снимайте коллектор.

14)  Затем отверните 3 гайки, что крепят выпускной коллектор и снимите его. Если гайки не поддаются, используйте ВД-40. А вот если сломались шпильки, то их придется высверливать, а потом нарезать резьбу под новые.

15) Если надо заменить только прокладки, то тщательно очистите поверхности коллекторов и удалите остатки старой прокладки с ГБЦ. Далее устанавливайте новые, при желании их можно промазать высокотемпературным герметиком. Если же обнаружились трещины, то их надо заварить или приобрести новый коллектор.

16) Сборка производится в порядке, обратном снятию. Гайки старайтесь затягивать равномерно, желательно делать это динамометрическим ключом.

Замена коллекторов – занятие довольно непростое в физическом плане, потому что крепежные соединения часто намертво закисают (особенно у выпускного коллектора). Тем не менее, самостоятельная замена позволяет неплохо сэкономить – в среднем, стоимость этих работ в сервисах колеблется в районе 1900 руб. за впускной и 1260 руб. за выпускной коллектор (если говорить о ВАЗ-2110). На более современных машинах разница будет более существенна. На этом все, удачи на дорогах!

Что ставить?

Условно радиаторы отопления для ВАЗ 2110 подразделяют на нового и старого образца. Отопители на «десятки» до осени 2003 года устанавливали старого образца, а впоследствии — нового. Различия у них не такие уж значительные, однако, ремонт радиатора требует чуть разного подхода, поскольку есть незначительные различия.

На ВАЗ 2110 можно также установить медный радиатор. Хоть он имеет значительно меньше ребер, чем другие виды, но медь имеет значительно более высокую теплоотдачу, с ним печка лучше греет. Один недостаток — сравнительно высокая цена, к примеру медный двухрядный радиатор (2110-8101060), его стоимость — около 1500-2000 рублей.

Если же вам важны оба фактора: реальная стоимость, и нормальное качество, тогда лучший выбор — алюминиевый радиатор ДААЗ, средняя цена — 700-1000 рублей.

Когда пора менять?

Многих владельцев автомобилей ВАЗ 2110 интересует вопрос, через сколько нужно менять прокладку. Во многом периодичность замены зависит от качества самой прокладки, чем материал качественнее, тем она служит дольше. Влияет на частоту замены интенсивность эксплуатации авто. Прокладка ГБЦ представляет собой резиновое изделие, которое со временем теряет свою упругость, твердеет, трескается и перестает выполнять свою главную функцию –герметизацию соединения ГБЦ с блоком цилиндров.

Качество прокладки имеет большое значение для исправной работы двигателя. Если не следить за ее состоянием, то мотор быстро выработает свой ресурс. Есть признаки, по которым можно сделать вывод о необходимости ее замены:

• появление белого пара в выхлопных газах,
• внешние течи на соединениях ГБЦ тосола или моторного масла;
• масляные пятна в тосоле;
• большое количество масла в поддоне;
• появление пены вокруг заливной крышки.

Наличие паров в отработанных газах можно проверить, открутив крышку на расширительном бачке и надев пакет на горловину. Если он надуется после непродолжительной работы двигателя, значит, прокладка пришла в негодность.

Неисправности электробензонасоса 2110

Если насос перестал работать, причин возникшей неисправности может быть несколько:

• повреждена электропроводка;
• сгорел предохранитель;
• перестало работать реле;
• сгорел моторчик БН;
• вышел из строя блок управления двигателем.

Когда водитель на автомашине с инжекторном мотором ВАЗ 2110-12 включает зажигание, электромотор начинает работать – слышно характерное жужжание. Если никаких звуков не отмечается, значит, БН топливо не закачивает.

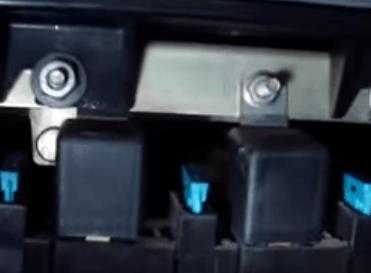

Проще всего проверить предохранитель электробензонасоса, который находится практически там же, где и реле, располагается слева от РБ.

Если предохранитель сгорел, его необходимо поменять. Нередко бывает так, что при замене предохранитель сразу же перегорает. Основные причины неисправности такого явления:

• «коротит» сам бензонасос;
• есть замыкание в электропроводке.

Еще одна характерная неисправность электробензонасоса – закачка топлива происходит, но работа сопровождается сильным шумом. Шумящий бензонасос – верный признак того, что это устройство долго не «проживет», и в скором времени оно выйдет из строя.

Печка старого образца

Вначале рассмотрим, как произвести ремонт радиатора отопления печки старого образца. Его снятие производится со стороны капота таким образом:

1. Снимаем резиновый уплотнитель жабо;
2. Находим под главным тормозным цилиндром винт, крепящий жабо и откручиваем;
3. Выкручиваем винты, крепящие правую часть жабо (их 4) ;
4. Отцепляем находящиеся на жабо 2 хомутика, крепящие шланги и провода;
5. Отсоединяем клемму «плюс» и провод «минус» вентилятора;
6. Левую часть жабо нужно отодвинуть вперед, не снимая полностью. Для этого достаточно открутить пару винтов;
7. Снять ветровую накладку;
8. Если таковая имеется, то клемму датчика, показывающего уровень тосола, нужно отсоединить. Убрать с расширительного бачка пароотводящий шланг.

Далее снимаем по очереди:

• Шланг омывателя переднего стекла;
• Стеклоочистители;
• Накладку ветрового стекла;
• Зажимы, крепящие корпус отопителя;
• Его переднюю часть вместе с вентилятором;
• Салонный фильтр;
• Другую часть корпуса вентилятора;
• Все шланги: подачи, обратки и пароотводящий;
• И, наконец, не без усилия можем снять корпус радиатора.

Если он у вас медный, и вы обнаружили в нем небольшую течь, не спешите выбрасывать, для него ремонт вполне возможен. Медь легко паяется, но если у вас такого опыта нет, лучше поручите это дело опытному мастеру. Поверьте — оно того стоит.

Все же на первом месте по качеству среди радиаторов — медный, а уже за ним идет ДААЗ. В любом случае прежде, чем менять, осмотрите агрегат, очистите его, оцените, возможен ли для него ремонт.

Устанавливая тот же, очищенный, уже исправленный или новый радиатор, следите, чтобы педалька пластикового корпуса вентилятора (лучше заменить его на алюминиевый) попадала точно в паз, иначе редуктор не сможет менять положение заслонки, и тепла вы не дождетесь.
