Снятие и установка коленвала на ваз 2107

Ремонт коленвала

Снятый с автомобиля коленвал тщательно очищают и осматривают. Не допускается наличие трещин на коренных и шатунных шейках, а также щеках. Если они обнаружились, коленвал можно сдать на наварку, но лучше будет его заменить. Обычно восстановленные коленвалы больше 50 тысяч км не проходят. Также проверяют наличие глубоких канавок, задиров, рисок и забоин в месте соприкосновения сальника коленвала ВАЗ 2106.

Для определения биения, а также смещения осей шатунных шеек, кривошип устанавливают на призмах. Замеряют величины радиального биения, осевого смещения и неперпендикулярность торца фланца к оси коленвала. При превышении допустимых параметров принимают решение о замене детали или правке на гидропрессе. Сразу отметим, что коленвалы ВАЗ 2106 изготавливаются из чугуна, поэтому попытка исправить его геометрию прессом часто заканчиваются поломкой детали.

Далее производят замеры параметров шеек (шатунных и коренных). При их выработке до размера, на 0,005 мм меньше минимально допустимого (для этого ремонтного размера) и (или) превышения их овальности более чем на 0,05 мм, принимают решение, нужна ли шлифовка и замена вкладышей коленвала. Шейки необходимо шлифовать до самого близкого размера (в соответствии с таблицей ремонтных размеров). Межосевое расстояние между шейками коренными и шатунными должно обеспечить ход поршня от 79,9 мм до 80,05 мм.

Необходимые допуски на размеры коленвала ВАЗ 2106 после шлифовки:

• при установке 1 и 5 шеек на призмы не допускается биение 2, 3 и 4 шеек более чем 0,03 мм;
• биение посадочного места под подшипник коленвала и звездочку — до 0,04 мм;
• конусность, а также овальность шатунных шеек — до 0,007 мм.

Перед сборкой из коленчатого вала удаляют заглушки, прочищают и промывают масляные каналы. После этого продувают сжатым воздухом и устанавливают новые заглушки.

Заключительный этап

Для закрепления наносите несущественные удары ручкой молотка по дну поршня, утапливая его тем самым в цилиндр. Крышки коренных подшипников со второй по пятую прикрутите так, чтобы не создавать существенную затяжку. После этого приобретите в магазине герметик без запаха и тоненьким слоем нанесите его на поверхность блока цилиндров в том месте, где она будет соприкасаться с крышкой первого подшипника.

После этого устанавливайте новое уплотнительное кольцо на коленвал и, проверив расположение цепи на звездочке коленвала, ставьте масляный насос и поддон. Снятую головку блока цилиндров также прикрутите на место, ведь только после этого конструкцию можно полностью собрать, а коленвал считать замененным.

Замена сальника коленвала

Основным признаком необходимости замены сальника является загрязнение моторного отсека. Поломка проявляется в тот момент, когда происходит нарушение герметичности узла, из-за чего сквозь поврежденный сальник начнет протекать смазочный материал вперемешку с маслом. В итоге, попадая на вращающиеся детали, смесь разбрызгивается по всему моторному отсеку.

В частности, сигналом о том, что необходима срочная замена вкладышей переднего сальника, является непосредственное попадание масла на шкив и дальнейшее разбрызгивание его в передней части двигателя. Если же масло протекает в заднем сальнике, разбрызгивание происходит на маховик в картере сцепления. Причины для замены:

• естественный износ;
• перекошенная установка, из-за чего на корпусе возможны возникновения трещин;
• механические повреждения;
• нарушения целостности поверхности в результате сильного перегрева двигателя;
• брак.

Замену сальников коленвала можно производить своими силами, это позволит не только существенно сэкономить время и деньги, затраченные на ремонт в мастерской, но и получить неоценимый опыт. Замена сальника коленвала — стандартная процедура, позволяющая добиться оптимальной работы двигателя.

Сальники представляют собой разновидность манжет, работающих уплотнителями на движущихся деталях. Наиболее правильным будет называть сальник коленвала армированной манжетой. Его роль в функционировании двигателя весьма существенна, в связи с чем любые сбои в стабильной работе сальника коленчатого вала приведут к нежелательным последствиям. Даже если степень его смещения со стандартного места будет незначительной, в автомобиле начнет протекать масло.

По статистике установка нового сальника должна производиться не менее одного раза на протяжении 3 лет. Однако замена вкладышей сальника может потребоваться гораздо раньше. Все зависит от общего состояния деталей и условий, при которых используется автомобиль.

Признаки неисправности

Если ремонтировать коленвал своими руками, то можно значительно сэкономить на автосервисе. Поэтому стоит разобраться с его диагностикой, ремонтом и установкой. Если вовремя не выполнять ремонт, то может заклинить двигатель, а это чревато более серьезным ремонтом. Ниже приведены признаки, которые служат для определения неисправностей:

• при работающем моторе не гаснет лампочка контроля уровня масла, что говорит о снижении давления масла в системе;
• на средних и высоких оборотах слышится металлический стук в двигателе, который увеличивается с возрастанием количества оборотов;
• заклинивает двигатель.

Причиной первых двух неисправностей является выработка коренных и шатунных шеек. В этом случае увеличивается расстояние между шейкой и вкладышем, что приводит к понижению давления масла. Если расстояние слишком большое, возможно биение вала, что является причиной металлических звуков в двигателе. Если заклинивает мотор, то коленвал лучше заменить. Для диагностики исправности коленчатого вала его следует демонтировать и почистить.Лучше снимать деталь вместе с двигателем.

После снятия нужно выполнить визуальный осмотр шеек и щек, по которому принимают решение о необходимости шлифовки или замены. Для осмотра не нужны специальные приборы, можно понять на ощупь. Если обнаружены царапины и задиры на шейках, то деталь отдают на расточку. Расточку можно выполнять 4 раза. Каждая расточка увеличивает размеры вкладышей на 0,25 мм. После демонтажа коленвала нужно оценить размеры вкладышей, позволят ли они делать расточку. Если шлифовка ни разу не выполнялась, то вкладыши имеют значок без каких-либо цифр.

Если обнаружены трещины, то коленвал нужно заменить. Можно отдать на наварку, но обычно восстановленные детали выхаживают не более 50 тысяч километров. После расточки нужно отполировать шейки. Затем шейки и коленчатый вал нужно промыть бензином. Также следует тщательно почистить масляные каналы, чтобы загрязнения не попали в подшипники. После промывки бензином нужно продуть масляные каналы с помощью сжатого воздуха.

Подготовка к замене вкладышей и непосредственная установка коленвала

Кроме этого, отсоедините такие части, как генератор, стартер, насос охлаждающей жидкости, верхние гайки, отвечающие за крепление опорной подушки двигателя и болты, прикрепляющие картер сцепления к двигателю. Порядок, в котором производится отсоединение, должен неукоснительно соблюдаться

В процессе работы тросы подъемного устройства необходимо закрепить на блоке и осторожно его приподнять

Ключом на 10 нужно отвернуть все болты, которые крепят поддон картера к блоку цилиндров, и снять его вместе с прокладкой уплотнителя. Отсоединить масляный насос. Используя головку на 14, отвинтить гайки, которыми крепится крышка шатуна, после чего ее снять. Затем взять молоток, ручкой упереться в шатун, вытолкнуть поршни из цилиндров. Далее возьмем головку на 17 и открутим болты, которыми коленвал прикрепляется к крышке. Ведя счет от носка коленвала, по номерным меткам, отсоединяем все последующие крышки. Учитывайте, что на 5 крышке есть сразу две метки по обе стороны.

Установка коленчатого вала

Установка коленвала производится на предварительно вымытый, сухой и чистый блок. Сборку производят в такой последовательности:

1. Запрессовывают опорный подшипник первичного вала.
2. Устанавливают новые коренные вкладыши коленвала.
3. Согласно параметрам допусков подбирают полукольца коленвала.
4. Шатунные и коренные шейки смазывают моторным маслом, после чего укладывают коленчатый вал в блок.
5. По меткам ставят крышки подшипников и затягивают болты крепления усилием 68-84 Нм.
6. Далее устанавливают шатунные вкладыши и крепят шатуны. Затягивать болты необходимо усилием не более 54 Нм.
7. Устанавливают задний сальник коленвала.
8. К блоку присоединяется поддон картера агрегата.
9. Сальник передний устанавливается на блок совместно с крышкой (замена сальника коленвала необходима после шлифования в любом случае).
10. Шкив коленвала устанавливается после затягивания передней крышки.
11. Далее на двигатель монтируются промежуточный вал, устанавливается головка блока цилиндров, детали газораспределительного механизма.
12. Регулируют натяжение цепи.
13. Выставляют метки коленвала и метки на распределительном вале.
14. Устанавливаются остальные детали и узлы.
15. Регулируют натяжение ремня генератора.
16. Устанавливают и регулируют зажигание.

При сборке все прокладки необходимо садить на автомобильный герметик. Так вы сможете избежать подтекания масла при эксплуатации агрегата.

Вы никак не решитесь, ремонтировать или менять коленвал? Цена на новый в настоящее время составляет не менее 3000 рублей. Если же прошлифовать и отремонтировать старый коленвал ВАЗ 2106, цена работ будет в 5 раз меньше этой суммы, так что выгода очевидна.

Коленвал и фото стадий его ремонта, чтение специальной литературы — все это поможет вам подойти к работе с уверенностью, своими руками вдохнуть в двигатель новую жизнь, вырасти в глазах друзей и знакомых.

Коленвал ВАЗ 2106 — деталь кривопишно-шатунного механизма, играющая в автомобиле весьма существенную роль. Для того чтобы максимально качественно выполнить установку коленвала, потребуется множество разнообразных инструментов, по большей части продающихся в любом специализированном автомобильном магазине

Обратите внимание на то, что при сборке поршня шатунных двигателей ВАЗ 2106 есть свои особенности

Где установлен и для чего служит подшипник коленвала

Установленный в фланце коленчатого вала подшипник относится не к двигателю, а к трансмиссии. Основное назначение этого узла заключается в центровке и поддержке первичного вала коробки переключения передач – он служит в качестве передней вращающейся опоры. С подшипником коленвала знаком каждый, кто хоть раз устанавливал КПП на автомобиль – в его внутреннюю обойму так трудно попасть хвостовиком первичного вала. Что же касается высокого ресурса детали, то он объясняется просто. Дело в том, что узел качения работает лишь при выжатом сцеплении. В остальное время коленвал и первичный вал КПП вращаются с одинаковой частотой. Несмотря на невысокую нагрузку, рекомендуется пополнять запас смазки в подшипнике  при замене заднего сальника коленвала, ремонте сцепления и т. д. Тем самым вы надолго отсрочите необходимость ремонта.

Видео «Сборка двигателя классического автомобиля ВАЗ»

В этом видео демонтируется процедура сборки двигателя на вазовской классике, в том числе и установка коленвала.

Коленчатый вал — важнейшая деталь двигателей внутреннего сгорания с кривошипно-шатунным механизмом. От его состояния напрямую зависит и здоровье всего двигателя. Силовой агрегат с изношенным коленвалом не развивает полной мощности, а давление масла в таком двигателе является пониженным даже на номинальных оборотах, не говоря о режиме холостого хода.

Коленвал ВАЗ 2106, износ которого превышает допустимый, не сможет надежно работать. Поэтому чтобы не допустить заклинивания двигателя, эту деталь снимают и ремонтируют.

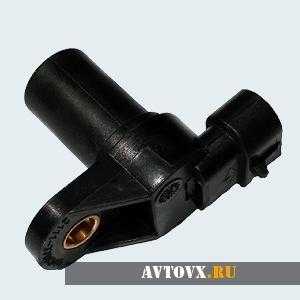

Предназначение датчика положения коленвала

Штатный датчик положения коленвала ВАЗ 2110 предназначен для организации синхронной работы фаз для топливного впрыска и передачи импульсного потока для возгорания воздушно-капельной смеси в камере сгорания. При изъятии этого прибора из системы эксплуатации газораспределительного механизма завести автомобиль не представляется возможным.

В ВАЗ 2110 датчик коленвала работает по принципу индукции электромагнитного поля, а полученная информация транслируется с приводного генераторного шкива зубчатого типа, который расположен рядом с генератором. Ее получает контроллер, который в дальнейшем генерирует полученные показатели на бортовое электронное устройство транспортного средства.

Чем грозит неисправность цепи

При перескоках на несколько зубьев мотор автомобиля может заглохнуть или выйти из строя. Для предотвращения таких последствий автомеханики рекомендуют тщательнее и чаще регулировать натяжитель. Иногда проводится замена башмака натяжителя цепи.

Замена натяжителя цепи ГРМ ВАЗ 2107 проводится своими руками с учетом длины основной детали. При необходимости выполняется монтаж башмака натяжителя. При выборе данного изделия следует помнить такой нюанс:

Различают цепи следующим образом: при их растяжении изучают крайние звенья справа и слева. Если звенья расположены одинаково, снаружи или внутри, значит, цепь состоит из 116 элементов. При разных звеньях их количество равняется 114.

Полукольца коленвала — замена своими руками

Что такое упорные полукольца коленчатого вала?

Коленвал двигателя состоит из отдельных элементов, которые невозможно соединить воедино. Такая конструкция создает дополнительные проблемы по его размещению во внутренней части блока и способствует появлению осевого люфта. Если люфт увеличится, то коленчатый вал начнет перемещаться по двигателю и может нарушить работу шатунов, что приведет к ускоренному износу всей поршневой группы.

Кроме того, конструкция некоторых двигателей устроена так, что свободно перемещающийся коленвал может задеть своим шкивом любой другой элемент подкапотного пространства. Примером может послужить радиатор – чувствительный к внешним воздействиям. Повреждение радиатора немедленно обеспечит быструю утечку охлаждающей жидкости, что станет дополнительным расходом при ремонте автомобиля.

Для снижения или исключения возможности перемещения коленчатого вала на двигателях стали применять специальные полукольца. Они выполнены из металла и устанавливаются между опорой блока и щеками коленвала. Таким образом, коленвал фиксируется в горизонтальной плоскости и избегает любого перемещения.

Для чего нужна замена полуколец и когда она необходима?

Полукольца являются расходным материалом и подвергаются износу. При их износе коленчатый вал начинает перемещаться по – горизонтали, что ускоряет износ полуколец. В конечном итоге, полукольца приходят в полную негодность (стираются) и коленвал теряет всякую фиксацию, создавая угрозу, в первую очередь, для всей поршневой группы. Кроме того, коленвал может отшлифовать крышку, которая его закрывает, и привести в негодность опорные подшипники. Данные детали отливаются вместе с блоком, что указывает на высокую вероятность замены последнего. Чтобы этого не допускать необходимо производить своевременную диагностику неисправностей и ,при необходимости, менять полукольца.

Диагностика выполняется после 120 тысяч километров пробега и начинается с внешнего осмотра двигателя. Наличие течи масла является первым, но не основным признаком. Дело в том, что при появлении люфта, коленвал может выдавить сальник, что весьма быстро приведет к утечке моторного масла. Однако, течь масла не всегда происходит именно по этой причине. Вполне возможно, что сальник просто пришел в негодность в процессе естественного износа.

Возьмите монтажный инструмент и, уперев его об генератор, попробуйте пошатать шкив коленвала. Допустимый осевой люфт не должен превышать 0,35 мм. Также, попросите кого-нибудь нажать на педаль сцепления. Если коленвал будет выдавливаться вперед, то это самый явный признак неисправности полуколец коленвала.

Перед проведением замены, приобретите новое моторное масло, так как это может явиться отличной возможностью его замены, прокладку поддона картера и сами полукольца.

При выборе полуколец учитывайте марку и модель автомобиля, а также характеристики двигателя. Комплект полуколец изготавливаются индивидуально для различных по объему и мощности двигателей.

Порядок проведения работ

1. Поставьте автомобиль на яму или эстакаду и исключите возможность его перемещения.

2. Открутите защиту двигателя и снимите ее. Слейте масло из двигателя.

3. Открутите все болты крепления поддона картера и демонтируйте его вместе с прокладкой.

4. Выкрутите болты, предназначенные для крепления крышки коренного подшипника, и снимите ее.

5. Установите новые полукольца так, чтобы его концы уперлись в концы старого. Чтобы облегчить задачу, перемещайте вал с помощью отвертки.

6. Выдавите старый элемент при помощи нового. Новая деталь должна зайти абсолютно свободно.

Вот и все. На этом замена полуколец коленвала окончена. Соберите все узлы в обратной последовательности. При установке новой прокладки поддона, обязательно обработайте ее герметиком, который способен выдерживать большие температуры. После сборки залейте новое масло.

СБОРКА КОЛЕНВАЛА. Установка вкладышей, полуколец, крышек подшипников на ваз класического семейства.

Сборка коленвала

Следуюшей по очереди раздела работ с двигателем идёт страница с материалом, описывающим сборку коленвала

Думаю не надо лишний раз заострять внимание на серьёзности этой работы. Сборка коленвала происходит по описанной ниже последовательности

Верхние вкладыши коренных подшипников устанавливайте так чтобы совместить с выемкой в постели блока цилиндров установочный усик вкладыша. Вкладыши, не имеющие канавки, большей ширины, устанавливайте в постель и крышку среднего подшипника.

Сразу после установки вкладышей на свои места, их следует смазывать чистым моторным маслом. В блок цилиндров установите коленвал, нижние вкладыши, не имеющие канавок, установите в крышки коренных подшипников. Коренные шейки коленвала смажьте чистым моторным маслом.

Крышки коренных подшипников, кроме задней крышки, установите на свои места в соответствии с метками, так как они были установлены до разборки.

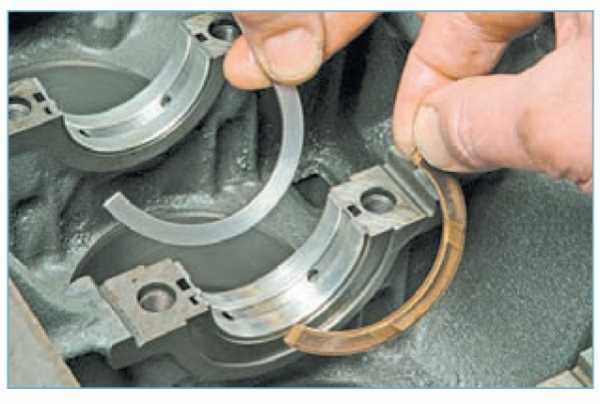

Смажьте чистым моторным маслом, упорные полукольца. На задней опоре коленвала установите передние сталеалюминевые и задние металлокерамические упорные полукольца.

На изображении стрелками показаны выемки на упорных полукольцах. Устанавливать упорные полукольца следует выемками

к опорным поверхностям коленвала.

На заднем коренном подшипнике установите крышку, и, используя динамометрический ключ, моментом соответствующим данному узлу затяните болты крышки.

Используя плоский щуп, измерьте осевой зазор коленвала, для этого монтажной лопаткой переместите коленвал до упора.Осевой зазор должен составлять от 0,06 до 0,26 мм, максимально допускается зазор- 0,35мм.Если зазор превышает показатели, приведенные выше упорные полукольца необходимо заменить новыми, увеличенными на 0,127мм.

На некоторое кол-во оборотов проверните коленвал, если вал вращается без застреваний, плавно, вал собран правильно. Совместив установочный усик вкладыша с выемкой на шатуне, вставьте вкладыши и шатуны, болты шатунов.

Роль сальников в работе двигателя

Сальники — это одна из разновидностей манжет, которые в различных механизмах служат уплотнителем для движущихся деталей. Правильным будет называть его — армированная манжета или радиальная манжета. Роль сальника в работе двигателя — достаточно весома и любые сбои в его стабильном функционировании приводят к весьма нежелательным последствиям. Даже при незначительном смещении сальника от стандартного положения обязательно будет происходить утечка масла. Считается, что вероятность его замены составляет один раз в течение трёх лет. Однако такая замена может понадобиться и раньше, в зависимости от условий эксплуатации и различных побочных проблем.
